【其他行业标准】 纺纱准备和纺纱机械 上罗拉包覆物用胶管

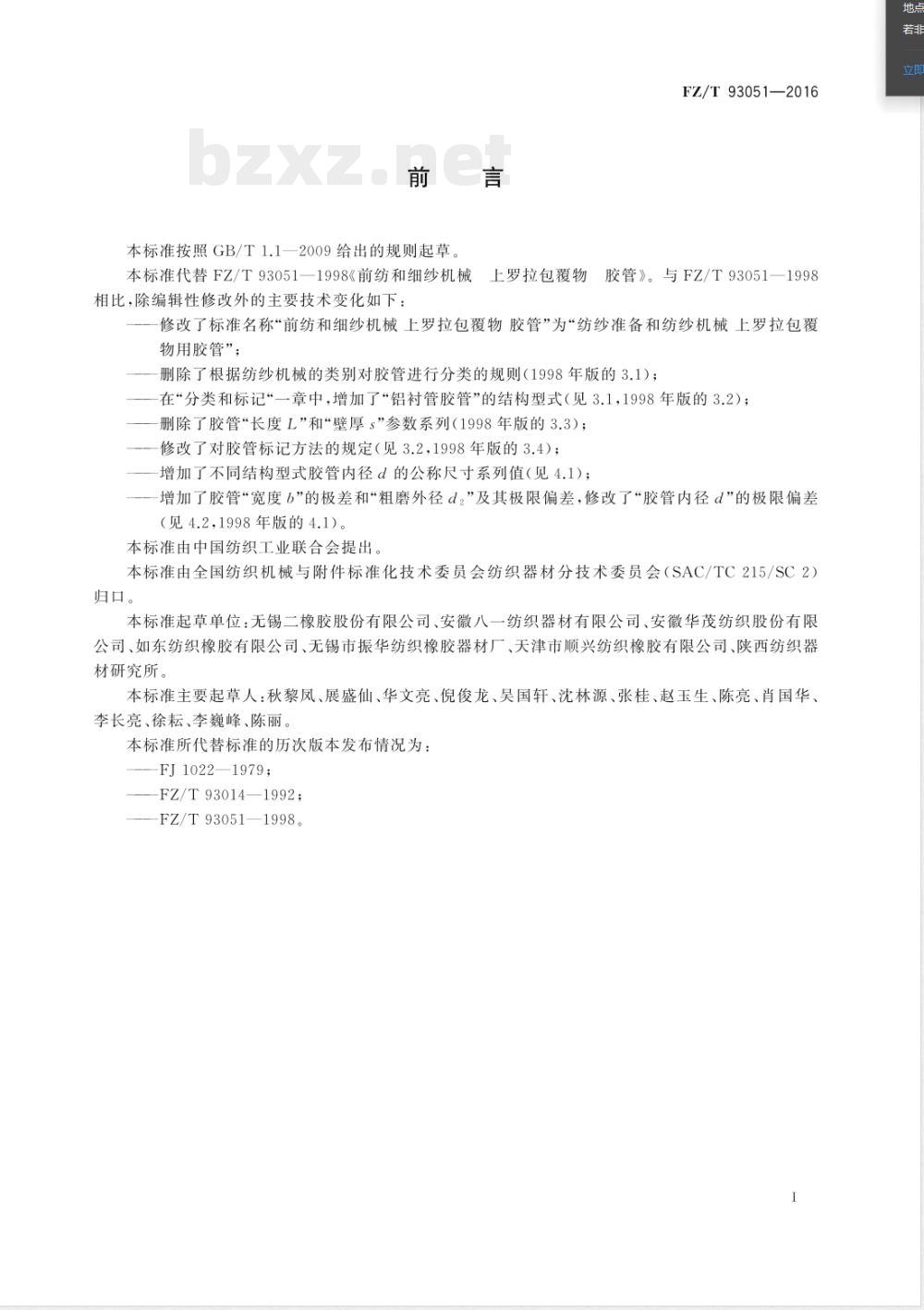

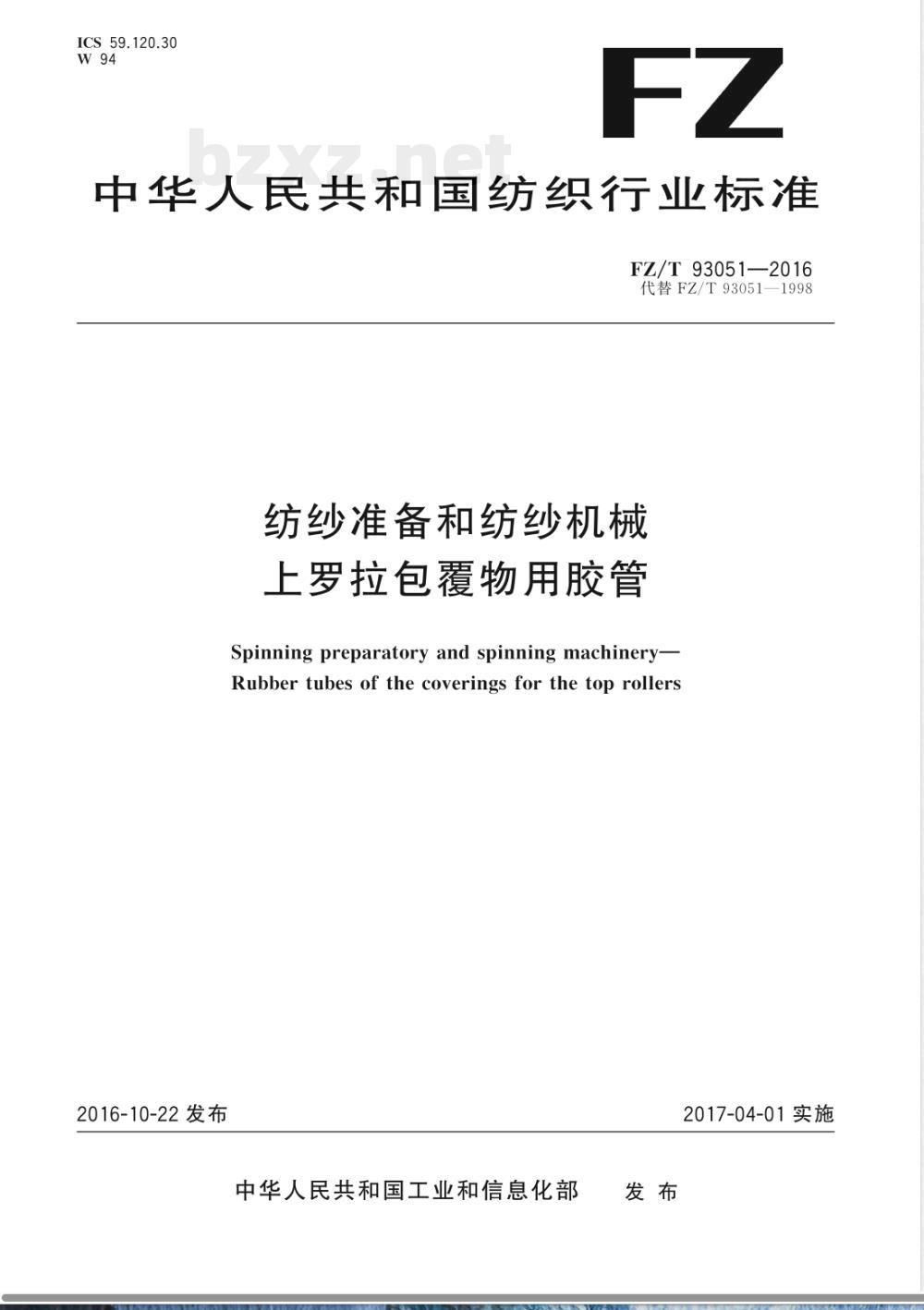

ICS 59.120.30 W94 FZ 中华人民共和国纺织行业标准 FZ/T 93051—2016 代替 FZ/T 93051—1998 纺纱准备和纺纱机械 上罗拉包覆物用胶管 Spinning preparatory and spinning machinery Rubber tubes of the coverings for the top rollers 2016-10-22发布 2017-04-01实施 中华人民共和国工业和信息化部 发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准代替FZ/T 93051—1998《前纺和细纱机械上罗拉包覆物胶管》。与1998版相比，主要技术变化如下： 修改标准名称为“纺纱准备和纺纱机械上罗拉包覆物用胶管”； 删除按纺纱机械类别对胶管分类的规定（1998年版3.1）； 在“分类和标记”中增加“铝衬管胶管”结构型式（见3.1）； 删除长度L和壁厚s参数系列（1998年版3.3）； 修改标记方法（见3.2）； 增加不同结构型式胶管内径d的公称尺寸系列（见4.1）； 增加宽度b极差及粗磨外径d2及其极限偏差，修改内径d极限偏差（见4.2）。 本标准由中国纺织工业联合会提出。 本标准由全国纺织机械与附件标准化技术委员会纺织器材分技术委员会（SAC/TC215/SC2）归口。 本标准起草单位：无锡二橡胶股份有限公司、安徽八一纺织器材有限公司、安徽华茂纺织股份有限公司、如东纺织橡胶有限公司、无锡市振华纺织橡胶器材厂、天津市顺兴纺织橡胶有限公司、陕西纺织器材研究所。 本标准主要起草人：秋黎凤、展盛仙、华文亮、倪俊龙、吴国轩、沈林源、张桂、赵玉生、陈亮、肖国华、李长亮、徐耘、李巍峰、陈丽。 本标准所代替标准历次版本发布情况为：FJ 1022—1979、FZ/T 93014—1992、FZ/T 93051—1998。 1 范围 本标准规定了纺纱准备和纺纱机械上罗拉包覆物用胶管的分类和标记、要求、试验方法、检验规则、包装、标志、运输和储存等内容。 本标准适用于邵尔A硬度为60～90度的上罗拉包覆物用胶管（以下简称“胶管”）。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。 凡是注日期的引用文件，仅注日期版本适用；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用。 GB/T 191 包装储运图示标志 GB/T 531.1—2008 硫化橡胶或热塑性橡胶压入硬度试验方法 第1部分：邵氏硬度计法（邵尔硬度） GB/T 2828.1 计数抽样检验程序 第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB/T 2829 周期检验计数抽样程序及表（适用于对过程稳定性的检验） GB/T 24376—2009 纺织机械与附件 纺纱准备和纺纱机械上罗拉包覆物的主要尺寸 3 分类和标记 3.1 分类 根据胶管结构型式（见图1），胶管分为单层、双层和铝衬管三种。 单层胶管：由单一胶层构成； 双层胶管：由内层、强力层和外层构成； 铝衬管胶管：在结构中含铝衬管。 3.2 标记 胶管标记应符合GB/T 24376—2009第4章规定。 示例：按照GB/T 24376—2009规定的尺寸d1=19mm、d2=30mm、b=28mm，邵尔A硬度65度，D型，上罗拉压力16daN，铝衬管胶管，其标记为：铝衬管胶管 GB/T 24376—19×30×28-65-D-16。 4 要求 4.1 胶管内径d的公称尺寸系列值应符合表1规定。 表1 胶管内径d公称尺寸系列值 单层：15.0、16.0、16.5、17.0、19.0、21.0、22.0 双层：17.0、17.5、18.0、21.0、24.0 铝衬管：13.0、16.0、18.0、19.0、22.0、23.0、25.0、26.0、30.0、40.0、45.0、55.0 4.2 胶管宽度b极差、内径d及粗磨外径d2的极限偏差应符合表2和表3规定。
