【其他行业标准】 无梭织带机

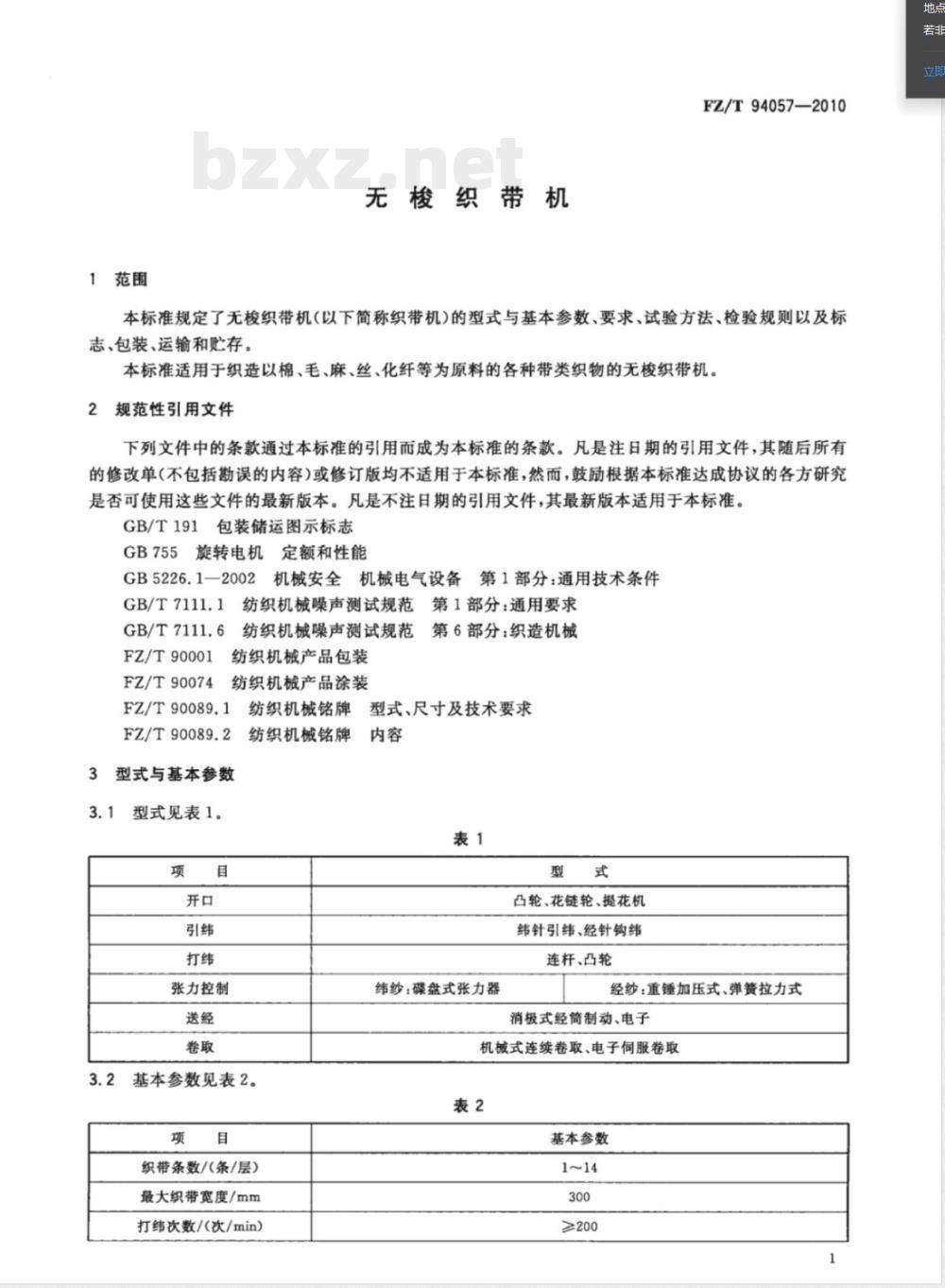

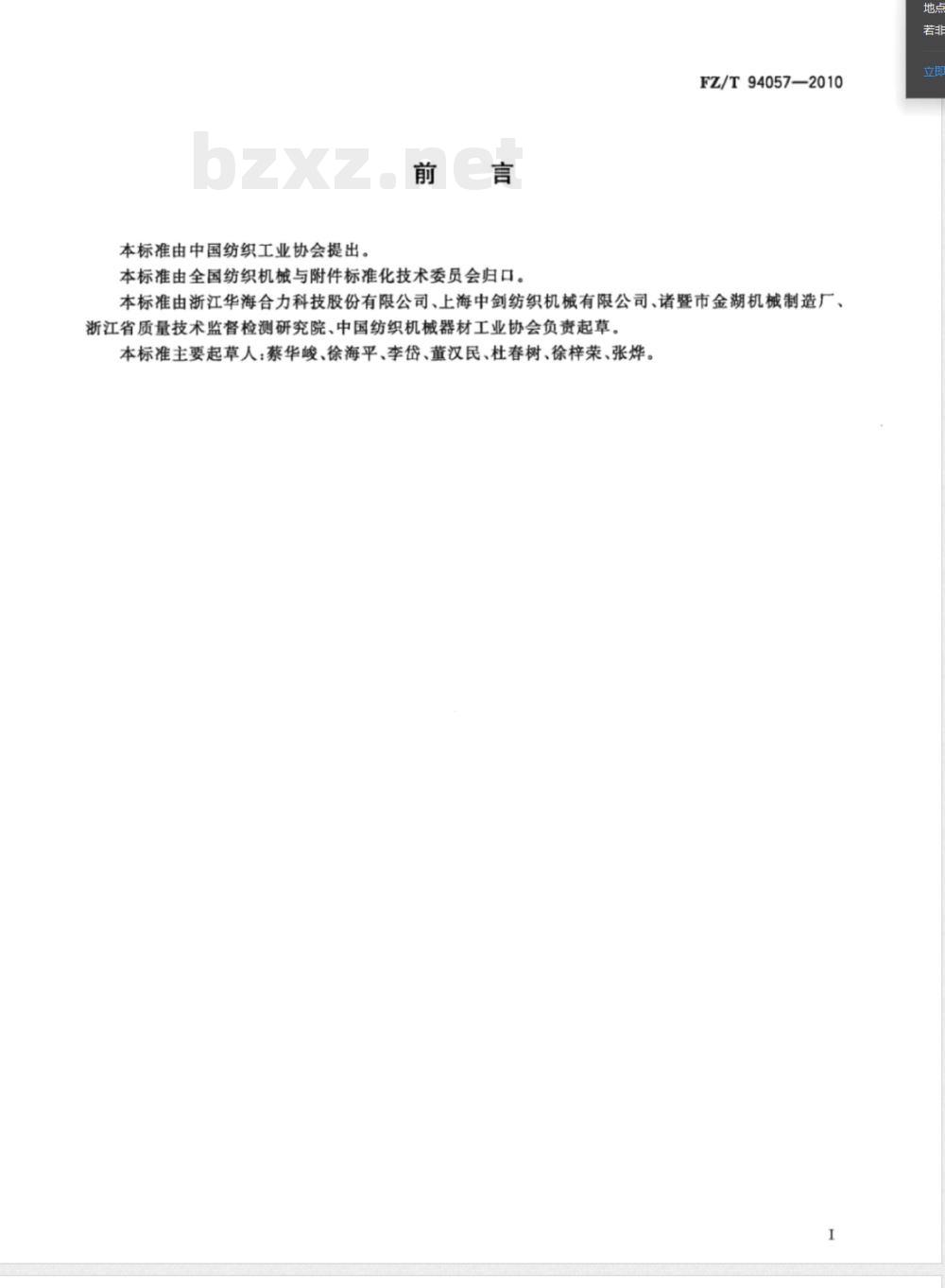

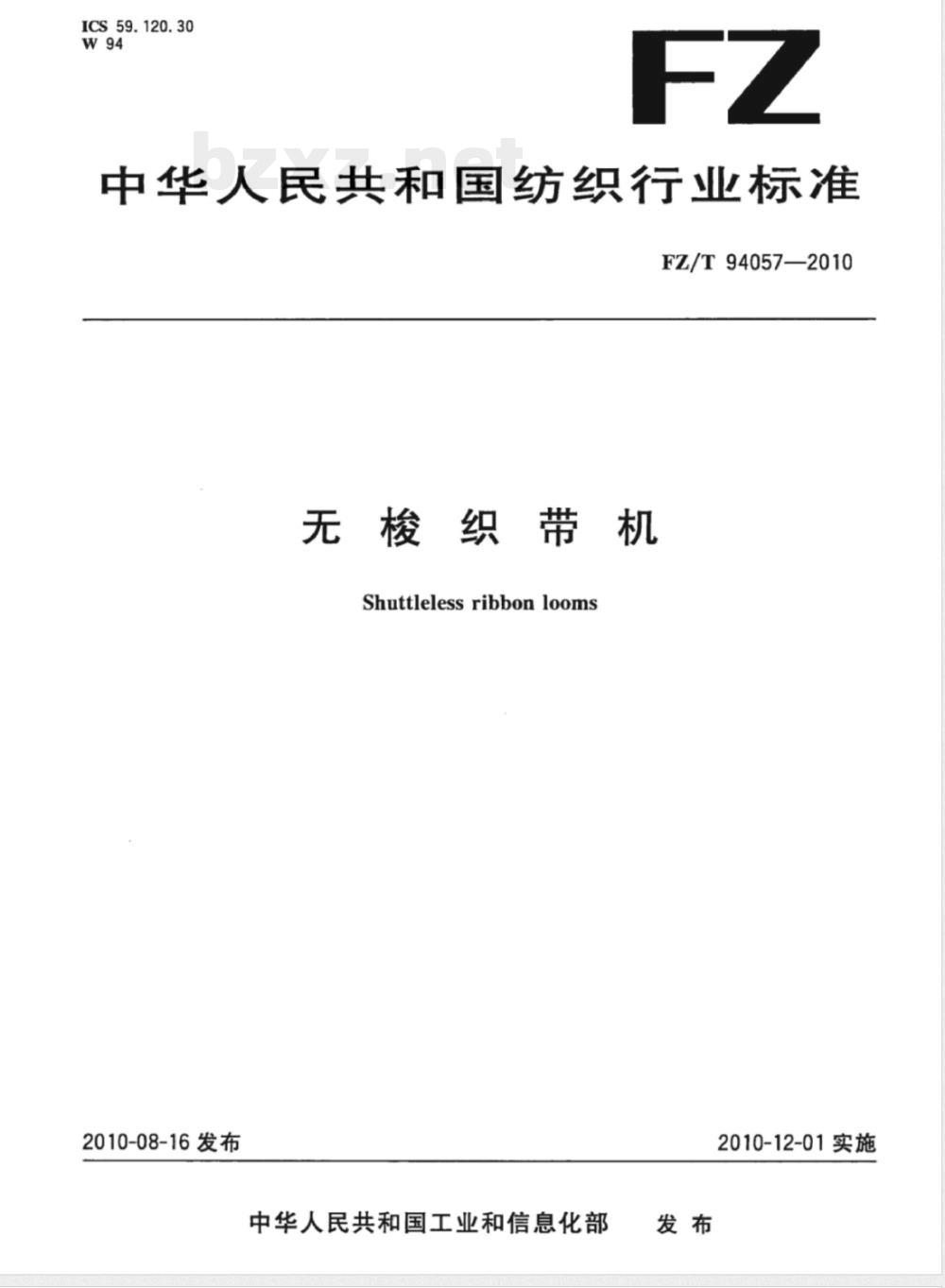

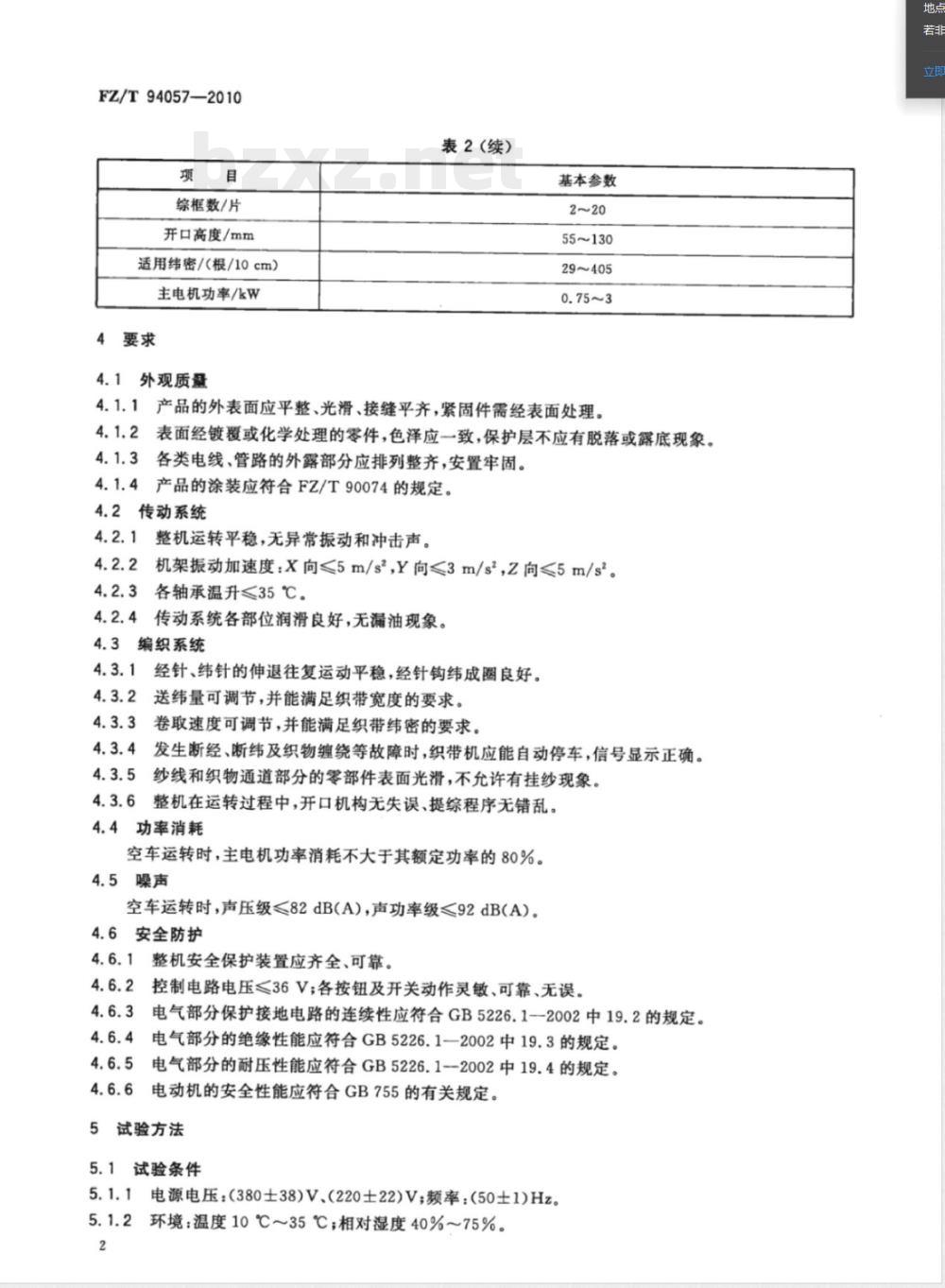

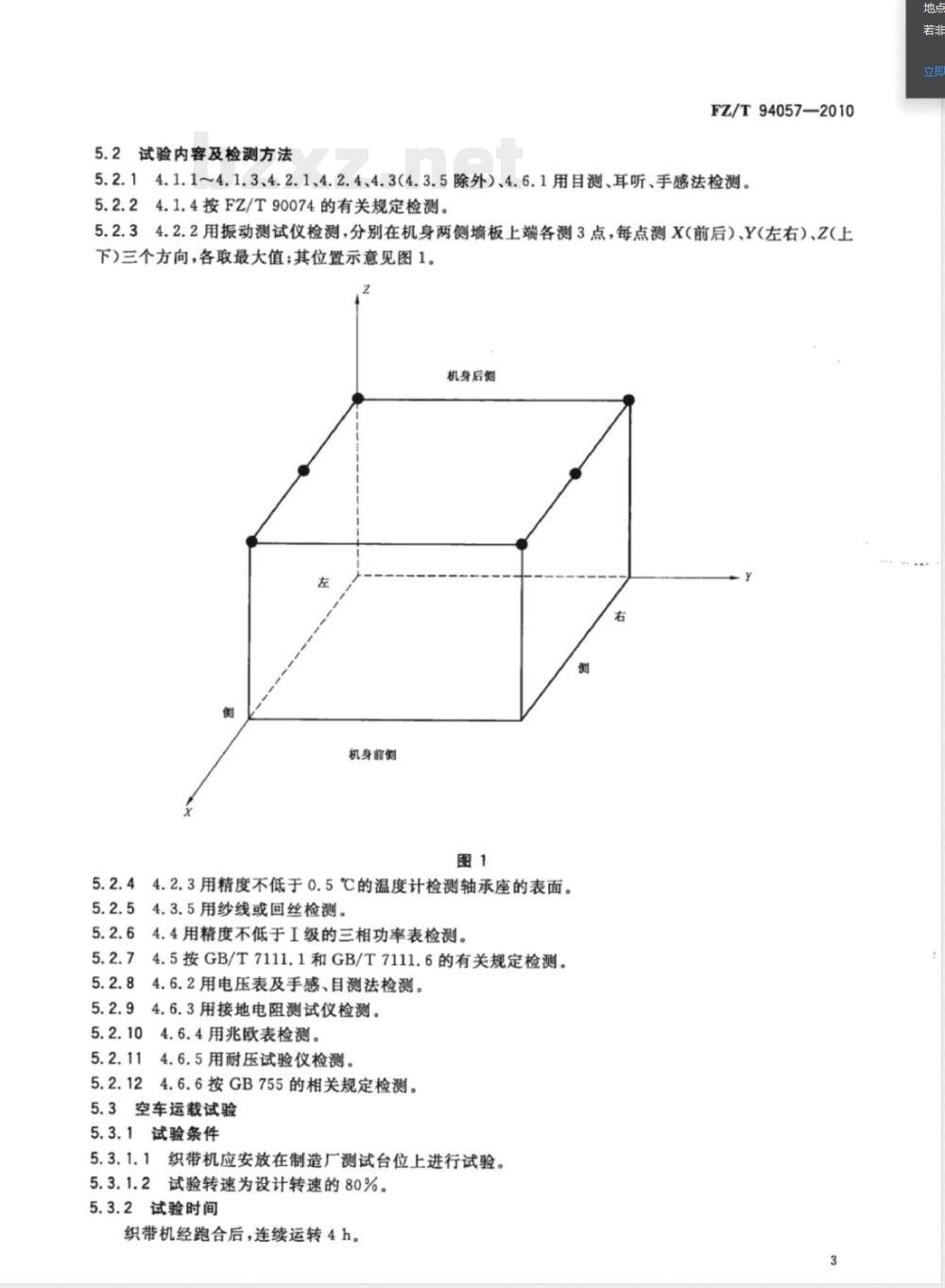

ICS 59.120.30 W94 FZ 中华人民共和国纺织行业标准 FZ/T 94057—2010 无梭织带机 Shuttleless ribbon looms 2010-08-16发布 中华人民共和国工业和信息化部 发布 2010-12-01实施 前言 本标准由中国纺织工业协会提出。 本标准由全国纺织机械与附件标准化技术委员会归口。 本标准由浙江华海合力科技股份有限公司、上海中剑纺织机械有限公司、诸暨市金湖机械制造厂、浙江省质量技术监督检测研究院、中国纺织机械器材工业协会负责起草。 本标准主要起草人：蔡华峻、徐海平、李岱、董汉民、杜春树、徐梓荣、张烨。 1 范围 本标准规定了无梭织带机（以下简称织带机）的型式与基本参数、要求、试验方法、检验规则以及标志、包装、运输和贮存。 本标准适用于织造以棉、毛、麻、丝、化纤等为原料的各种带类织物的无梭织带机。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡注日期的引用文件，其随后修改单或修订版不适用本标准；不注日期的引用文件，其最新版本适用本标准。 GB/T 191 包装储运图示标志 GB 755 旋转电机定额和性能 GB 5226.1—2002 机械安全 机械电气设备第1部分：通用技术条件 GB/T 7111.1 纺织机械噪声测试规范第1部分：通用要求 GB/T 7111.6 纺织机械噪声测试规范第6部分：织造机械 FZ/T 90001 纺织机械产品包装 FZ/T 90074 纺织机械产品涂装 FZ/T 90089.1 纺织机械铭牌 型式、尺寸及技术要求 FZ/T 90089.2 纺织机械铭牌 内容 3 型式与基本参数 3.1 型式 织带机型式包括： 开口机构：凸轮、花链轮、提花机； 引纬方式：纬针引纬、经针钩纬； 打纬机构：连杆、凸轮； 张力控制：纬纱采用碟盘式张力器，经纱采用重锤加压式或弹簧拉力式； 送经方式：消极式经筒制动、电子控制； 卷取方式：机械式连续卷取、电子伺服卷取。 3.2 基本参数 织带条数：1～14条/层； 最大织带宽度：300 mm； 打纬次数：≥200次/min； 综框数：2～20片； 开口高度：55～130 mm； 适用纬密：29～405根/10 cm； 主电机功率：0.75～3 kW。 4 要求 4.1 外观质量 4.1.1 产品外表面应平整光滑，接缝平齐，紧固件需经表面处理。 4.1.2 表面镀覆或化学处理零件色泽应一致，保护层不得脱落或露底。 4.1.3 电线与管路外露部分应排列整齐并牢固安装。 4.1.4 产品涂装应符合FZ/T 90074规定。 4.2 传动系统 4.2.1 整机运转应平稳，无异常振动和冲击声。机架振动加速度：X向≤5 m/s²，Y向≤3 m/s²，Z向≤5 m/s²。 4.2.2 各轴承温升≤35℃。 4.2.3 传动系统润滑良好，无漏油现象。 4.3 编织系统 4.3.1 经针、纬针往复运动平稳，成圈良好。 4.3.2 送纬量可调，满足织带宽度要求。 4.3.3 卷取速度可调，满足纬密要求。 4.3.4 发生断经、断纬或缠绕故障时应自动停车并正确报警。 4.3.5 纱线及织物通道零部件表面应光滑，无挂纱现象。 4.3.6 开口机构无失误，提综程序无错乱。 4.4 功率消耗 空车运转时主电机功率消耗不大于额定功率的80%。 4.5 噪声 空车运转时：声压级＜82 dB(A)，声功率级＜92 dB(A)。 4.6 安全防护 4.6.1 安全保护装置应齐全可靠。 4.6.2 控制电压≤36V，各开关按钮动作灵敏可靠。 4.6.3 接地电路连续性符合GB 5226.1—2002要求。 4.6.4 绝缘性能符合GB 5226.1—2002要求。 4.6.5 耐压性能符合GB 5226.1—2002要求。 4.6.6 电动机安全性能符合GB 755规定。 5 试验方法 5.1 试验条件 电源电压：(380±38)V或(220±22)V；频率：(50±1)Hz。 环境条件：温度10℃～35℃，相对湿度40%～75%。
