【其他行业标准】 非织造布喷丝板

ICS 59.120.99
中华人民共和国纺织行业标准
FZ/T92082—2017
非织造布喷丝板
Spinneretfornonwoven
2017-04-21发布
中华人民共和国工业和信息化部2017-10-01实施

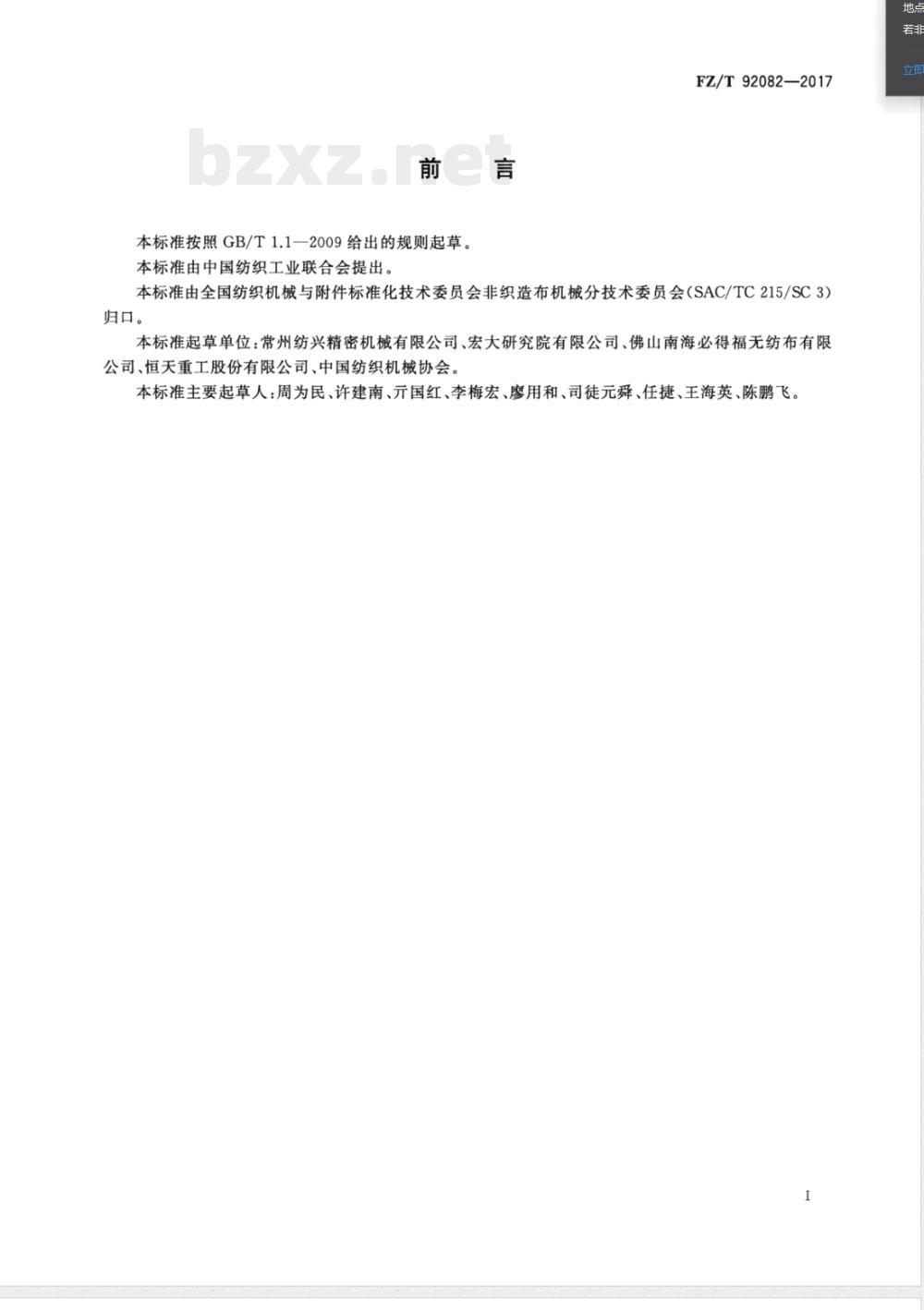

本标准按照GB/T1.1一2009给出的规则起草。本标准由中国纺织工业联合会提出。FZ/T 92082—2017
本标准由全国纺织机械与附件标准化技术委员会非织造布机械分技术委员会（SAC/TC215/SC3）归口。
本标准起草单位：常州纺兴精密机械有限公司、宏大研究院有限公司、佛山南海必得福无纺布有限公司、恒天重工股份有限公司、中国纺织机械协会。本标准主要起草人：周为民、许建南、元国红、李梅宏、廖用和、司徒元舜、任捷、王海英、陈鹏飞，I
1范围
非织造布喷丝板
FZ/T92082—2017
本标准规定了熔融纺丝直接成网非织造布喷丝板的分类、型式与参数、特性和标示。本标准适用于纺粘法、熔喷法非织造布喷丝板。2分类、型式与参数
2.1分类
2.1.1按照用途，非织造布喷丝板分为：a）纺粘法；
b）熔喷法。
2.1.2非织造布喷丝板按照制造精度，分为：a）标准级；
b）特制级。
2.1.3按照外形，纺粘法喷丝板分为：a）矩形；
b）圆形。
2.1.4按照出丝孔形状，纺粘法喷丝板分为：a）圆形孔；
b）异形孔。
2.1.5熔喷法喷丝板外形为矩形，截面一般为T型，出丝孔为圆形。2.2型式与参数

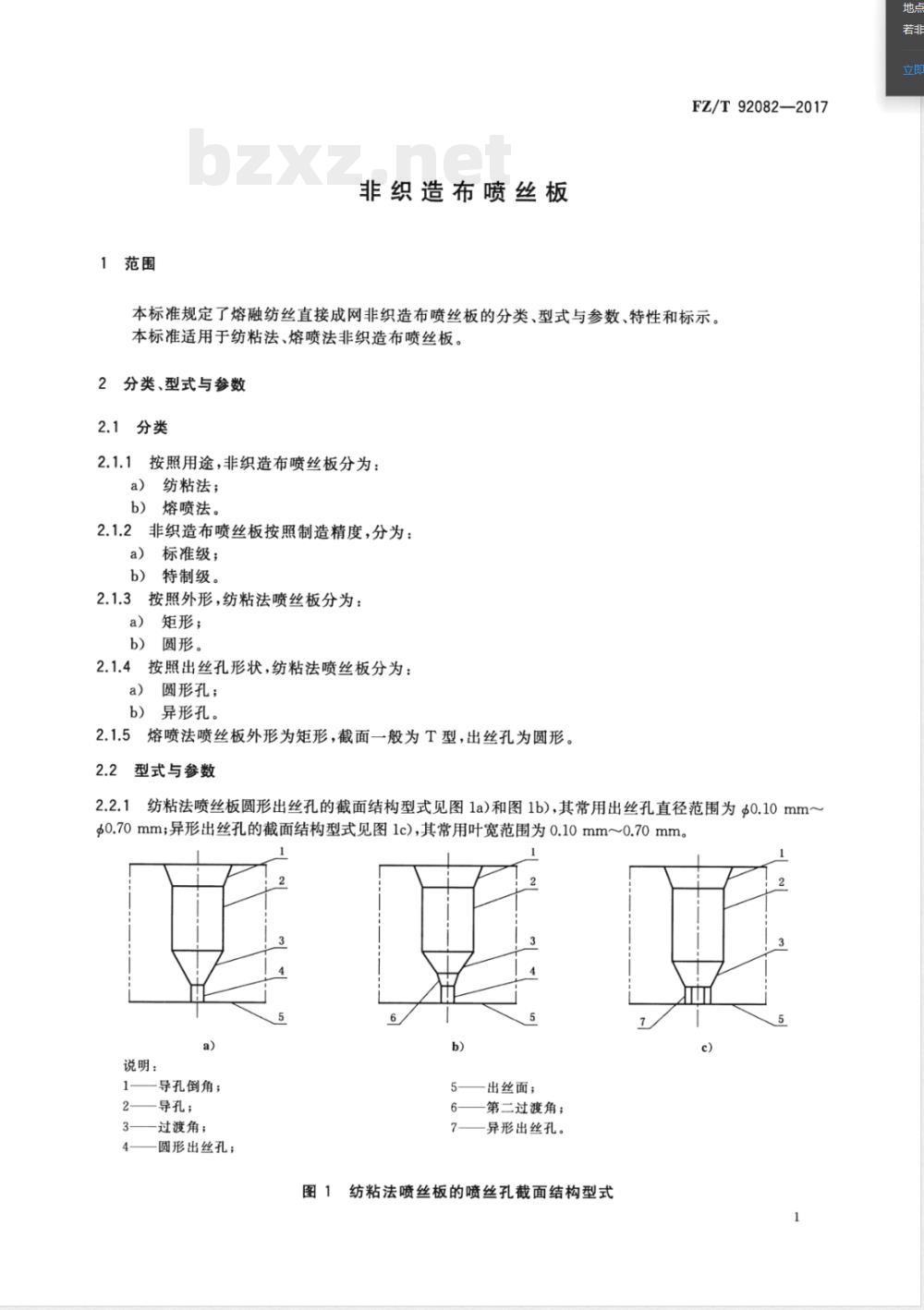

纺粘法喷丝板圆形出丝孔的截面结构型式见图1a)和图1b)，其常用出丝孔直径范围为$0.10mm~2.2.1
$0.70mm;异形出丝孔的截面结构型式见图1c)，其常用叶宽范围为0.10mm～0.70mm。1
说明：
导孔倒角；
导孔；
过渡角；
圆形出丝孔；
出丝面；
第二过渡角；
异形出丝孔。
图1纺粘法喷丝板的喷丝孔截面结构型式7
FZ/T92082—2017

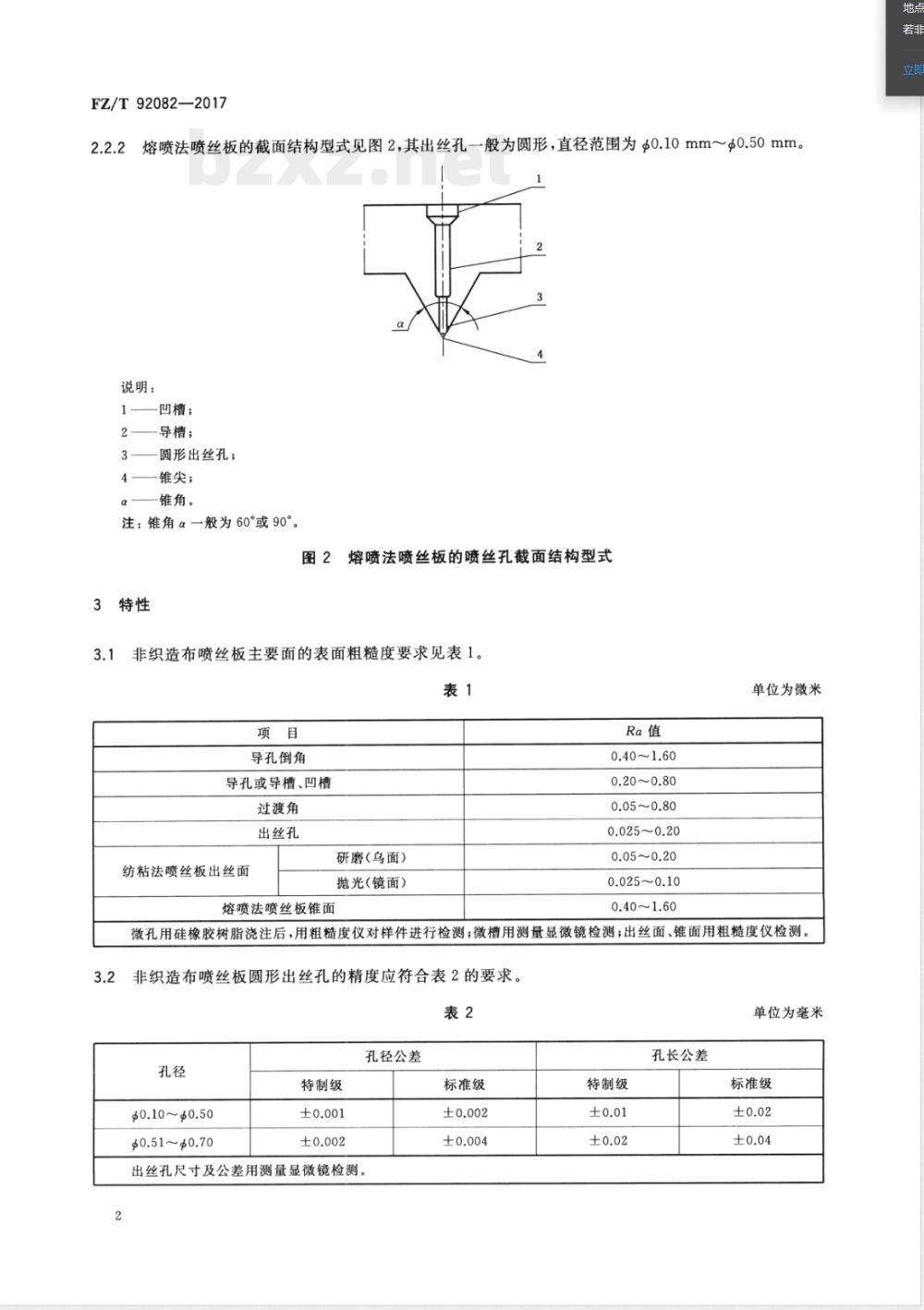

熔喷法喷丝板的截面结构型式见图2,其出丝孔一般为圆形，直径范围为$0.10mm～$0.50mm。1
说明：
凹槽；
导槽；
圆形出丝孔；
锥尖；
一锥角。
注：锥角α一般为60°或90°。图2熔喷法喷丝板的喷丝孔截面结构型式特性
非织造布喷丝板主要面的表面粗糙度要求见表1。表1
导孔倒角
导孔或导槽、凹槽
过渡角
出丝孔
纺粘法喷丝板出丝面
研磨(乌面）
抛光(镜面)
熔喷法喷丝板锥面
0.40~1.60
0.20~0.80
0.05~0.80
0.025~0.20
0.05~0.20
0.025~0.10
0.40~1.60
单位为微米
微孔用硅橡胶树脂浇注后，用粗糙度仪对样件进行检测；微槽用测量显微镜检测；出丝面、锥面用粗糙度仪检测。非织造布喷丝板圆形出丝孔的精度应符合表2的要求。表2
$0.10~$0.50
$0.51~$0.70
特制级
孔径公差
标准级
出丝孔尺寸及公差用测量显微镜检测。2
特制级
孔长公差
单位为毫米
标准级

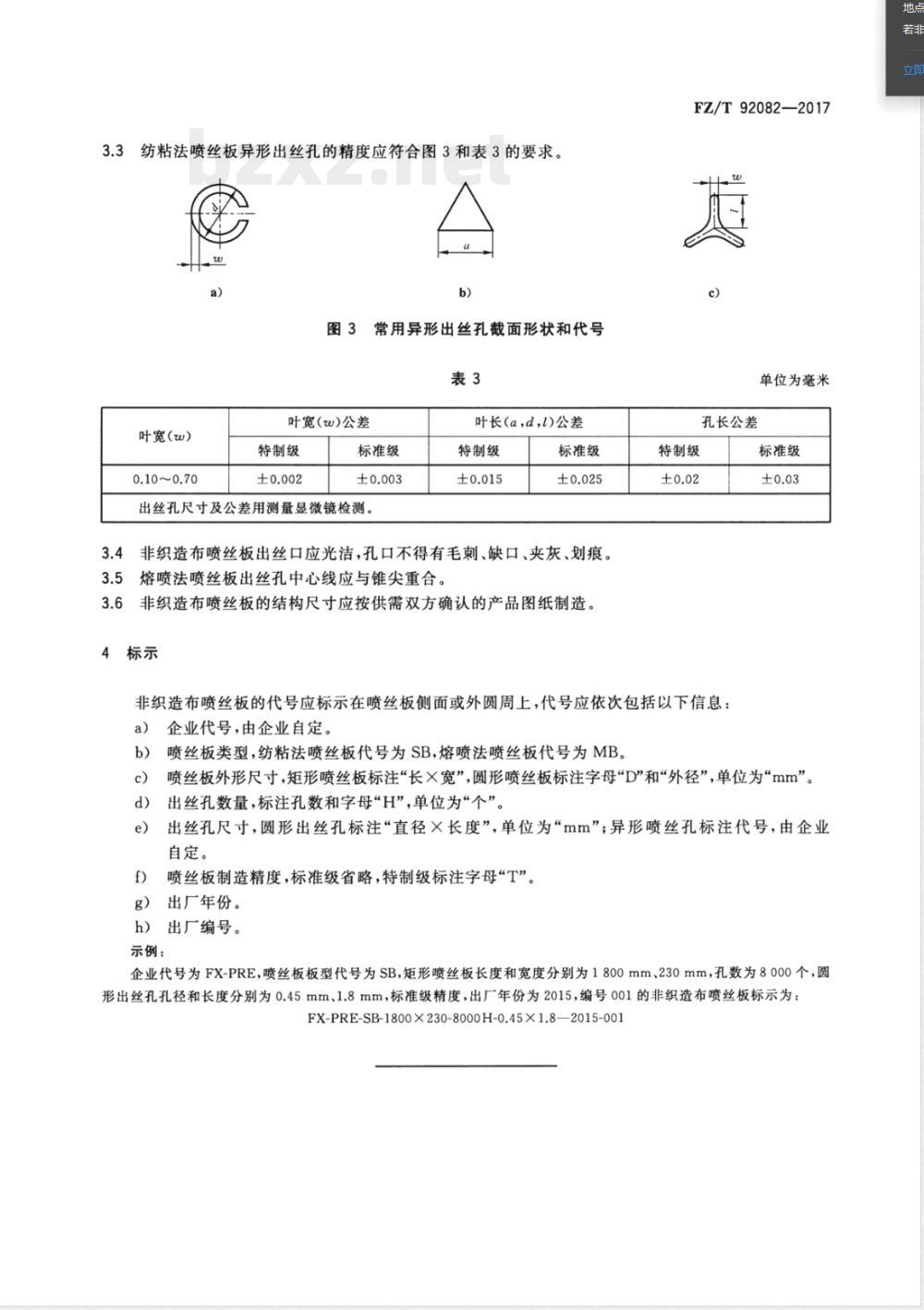

3.3纺粘法喷丝板异形出丝孔的精度应符合图3和表3的要求。a)
叶宽(w)
0.10~0.70
图3常用异形出丝孔截面形状和代号表3
叶宽(w)公差
特制级
标准级
出丝孔尺寸及公差用测量显微镜检测。叶长(a，d，l)公差
特制级
标准级
3.4非织造布喷丝板出丝口应光洁，孔口不得有毛刺、缺口、夹灰、划痕。3.5熔喷法喷丝板出丝孔中心线应与锥尖重合。3.6非织造布喷丝板的结构尺寸应按供需双方确认的产品图纸制造。标示
FZ/T92082—2017
单位为毫米
孔长公差Www.bzxZ.net
特制级
非织造布喷丝板的代号应标示在喷丝板侧面或外圆周上，代号应依次包括以下信息：企业代号，由企业自定。
喷丝板类型，纺粘法喷丝板代号为SB，熔喷法喷丝板代号为MB。b）
标准级
喷丝板外形尺寸，矩形喷丝板标注“长×宽”，圆形喷丝板标注字母“D\和“外径”，单位为“mm”。出丝孔数量，标注孔数和字母“H”,单位为“个”。d)
出丝孔尺寸，圆形出丝孔标注“直径×长度”，单位为“mm”；异形喷丝孔标注代号，由企业自定。
喷丝板制造精度，标准级省略，特制级标注字母“T”。g）
出厂年份。
h）出厂编号。
示例：
企业代号为FX-PRE，喷丝板板型代号为SB，矩形喷丝板长度和宽度分别为1800mm、230mm，孔数为8000个，圆形出丝孔孔径和长度分别为0.45mm、1.8mm，标准级精度，出厂年份为2015，编号001的非织造布喷丝板标示为：FX-PRE-SB-1800X230-8000H-0.45X1.8—2015-001地点
