【其他行业标准】 板簧加压摇架

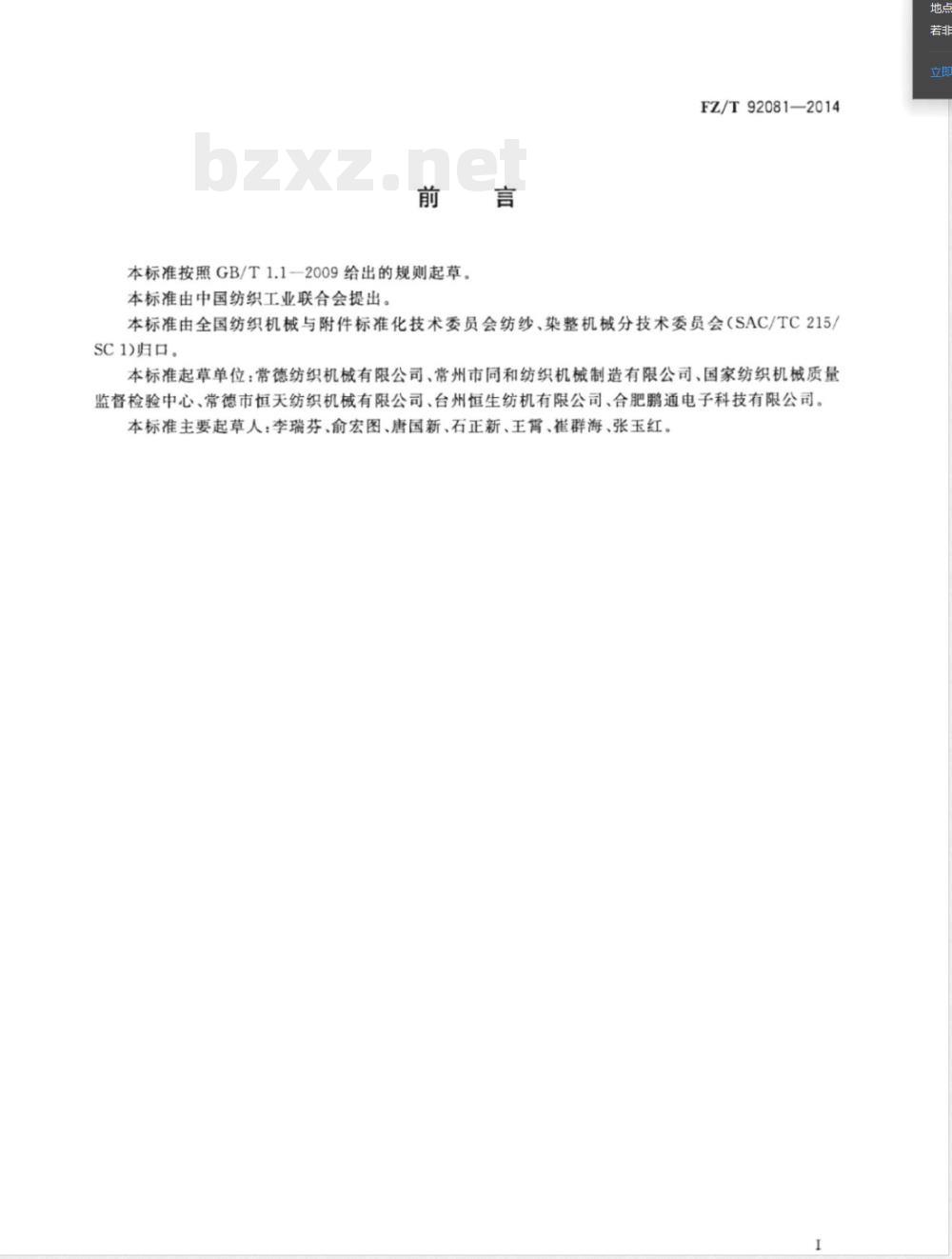

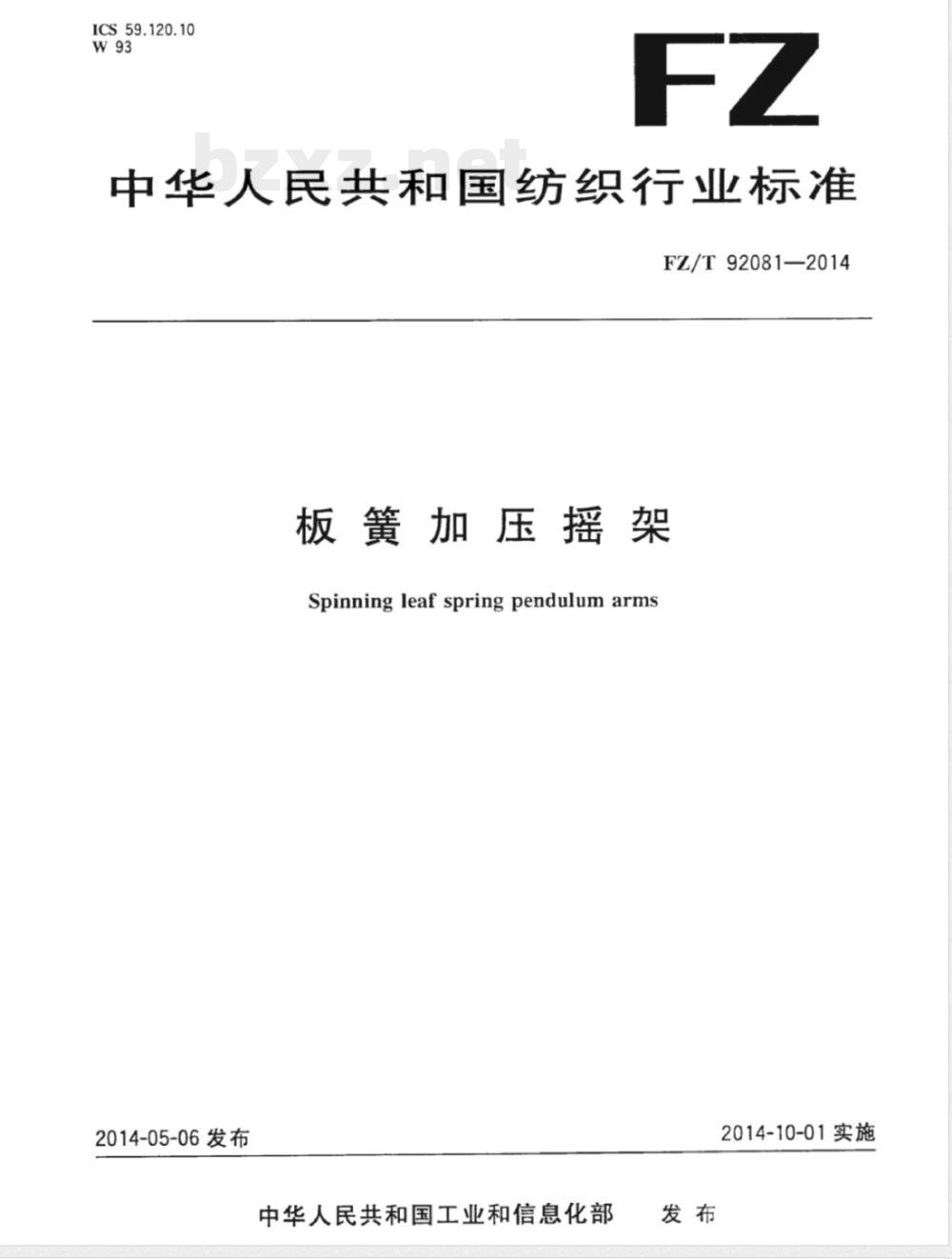

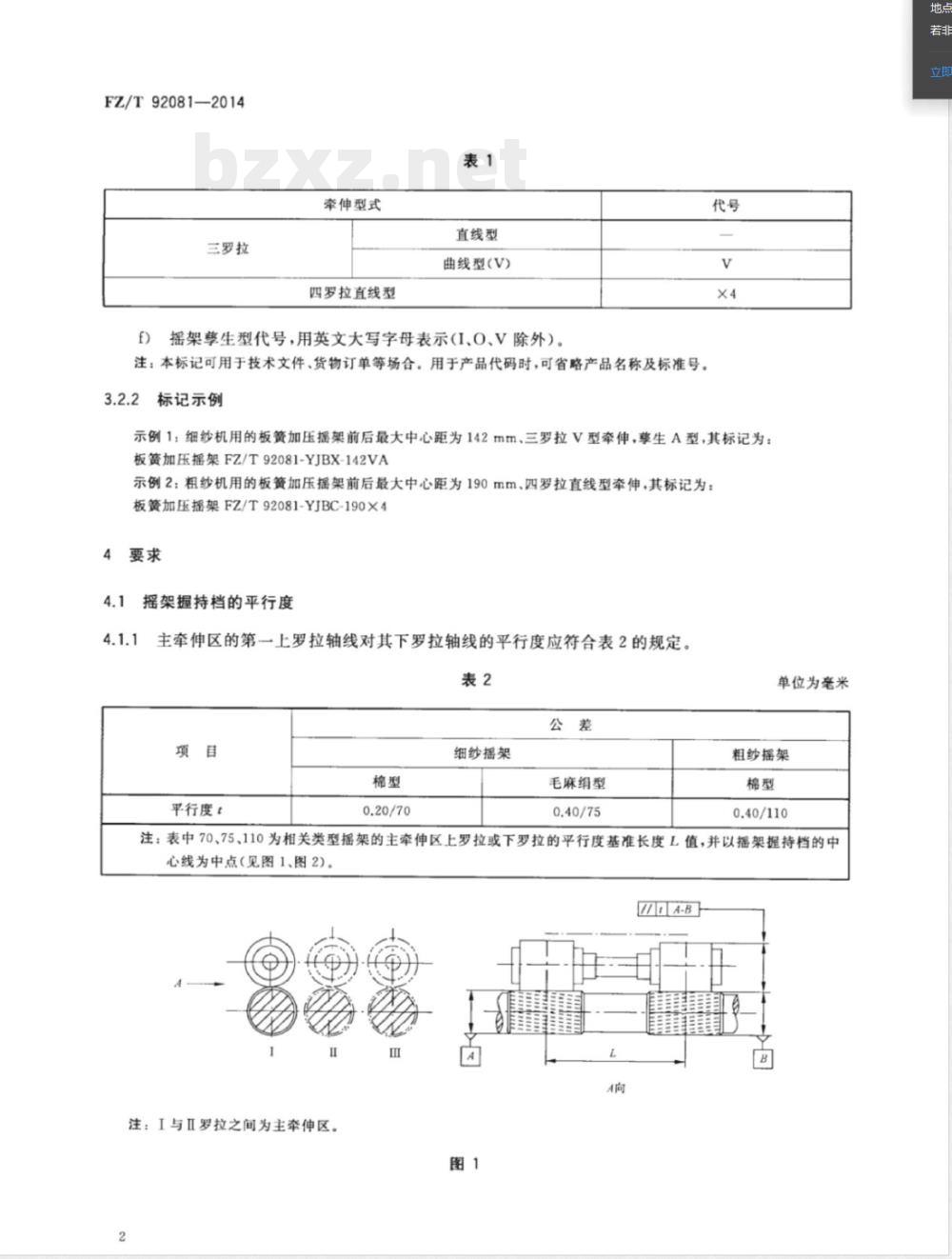

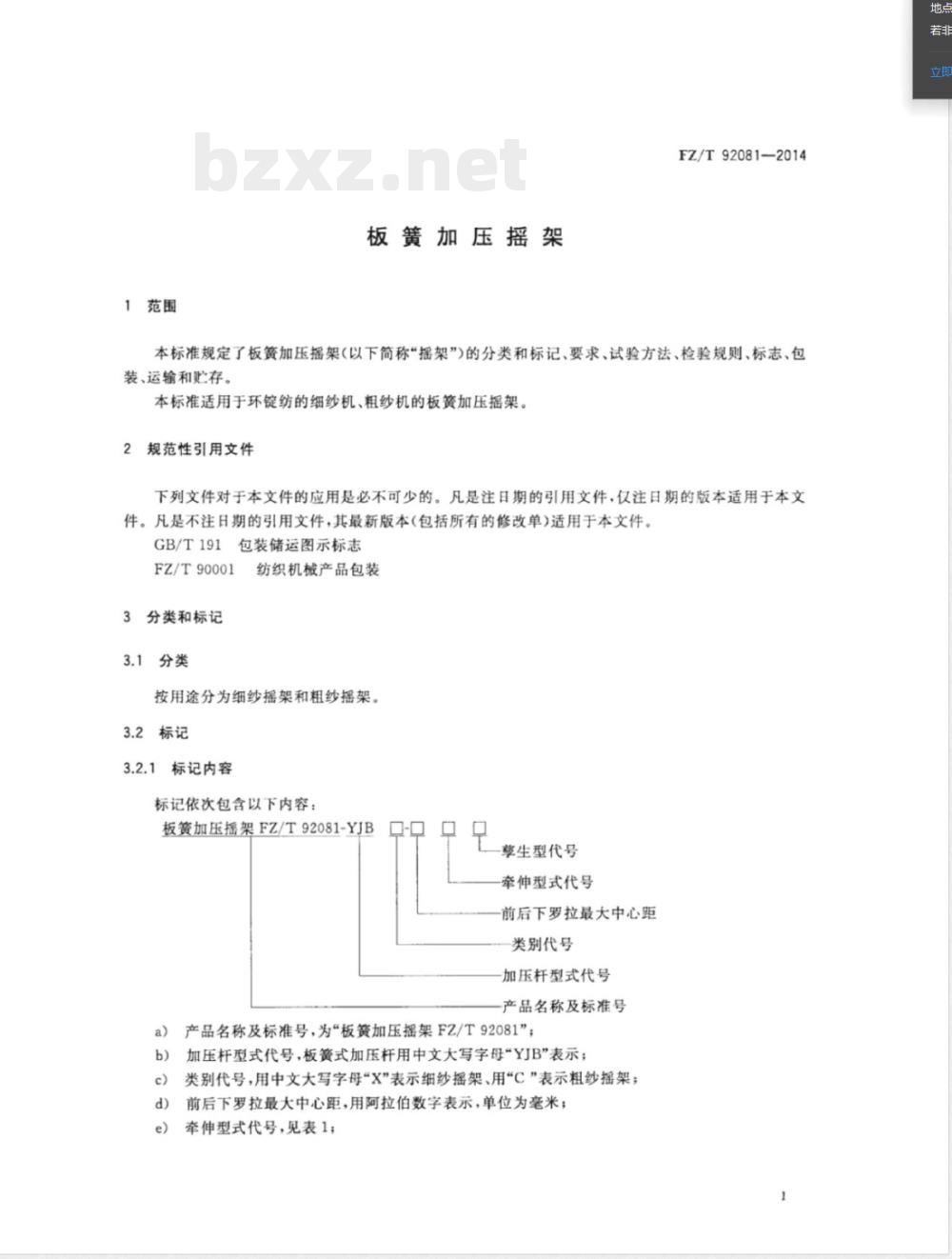

ICS 59.120.10 W93 FZ/T 92081—2014 板簧加压摇架 Spinning leaf spring pendulum arms 2014-05-06 发布 中华人民共和国工业和信息化部发布 2014-10-01 实施 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。 本标准由中国纺织工业联合会提出。 本标准由全国纺织机械与附件标准化技术委员会纺纱、染整机械分技术委员会（SAC/TC215/SC1）归口。 本标准起草单位：常德纺织机械有限公司、常州市同和纺织机械制造有限公司、国家纺织机械质量监督检验中心、常德市恒天纺织机械有限公司、台州恒生纺机有限公司、合肥鹏通电子科技有限公司。 本标准主要起草人：李瑞芬、俞宏图、唐国新、石正新、王霄、崔群海、张玉红。 1 范围 本标准规定了板簧加压摇架（以下简称“摇架”）的分类和标记、要求、试验方法、检验规则、标志、包装、运输和贮存。 本标准适用于环锭纺的细纱机、粗纱机用板簧加压摇架。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期版本适用；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用。 GB/T 191 包装储运图示标志 FZ/T 90001 纺织机械产品包装 3 分类和标记 3.1 分类 按用途分为：细纱摇架、粗纱摇架。 3.2 标记 3.2.1 标记内容 标记依次包含以下内容： 板簧加压摇架 FZ/T 92081-YJB 内容包括：产品名称及标准号、加压杆型式代号、类别代号、前后下罗拉最大中心距、牵伸型式代号、摇架擎生型代号。 其中： （1）产品名称及标准号为“板簧加压摇架 FZ/T 92081”； （2）加压杆型式代号：板簧式加压杆用“YJB”表示； （3）类别代号：细纱摇架用“X”，粗纱摇架用“C”； （4）前后下罗拉最大中心距用阿拉伯数字表示，单位 mm； （5）牵伸型式代号见表1：三罗拉、四罗拉直线型、曲线型（V型）等； （6）摇架擎生型代号用英文大写字母表示（I、O、V除外）。 注：本标记可用于技术文件、货物订单等场合，用于产品代码时可省略产品名称及标准号。 3.2.2 标记示例 示例1：细纱机用板簧加压摇架，前后最大中心距142 mm，三罗拉V型牵伸，标记为： 板簧加压摇架 FZ/T 92081-YJBX-142VA 示例2：粗纱机用板簧加压摇架，前后最大中心距190 mm，四罗拉直线型牵伸，标记为： 板簧加压摇架 FZ/T 92081-YJBC-190×4 4 要求 4.1 摇架握持档的平行度 4.1.1 主牵伸区第一上罗拉轴线对其下罗拉轴线的平行度应符合表2规定： 细纱摇架（棉型）0.20/70 mm；毛麻绢型0.40/75 mm；粗纱摇架（棉型）0.40/110 mm。 注：70、75、110为主牵伸区上、下罗拉平行度基准长度L值。 4.1.2 主牵伸区第二上罗拉轴线对第一上罗拉轴线的平行度应符合表3规定： 细纱摇架（棉型）0.40/70 mm；毛麻绢型0.60/75 mm。
