【其他行业标准】 气动加压摇架

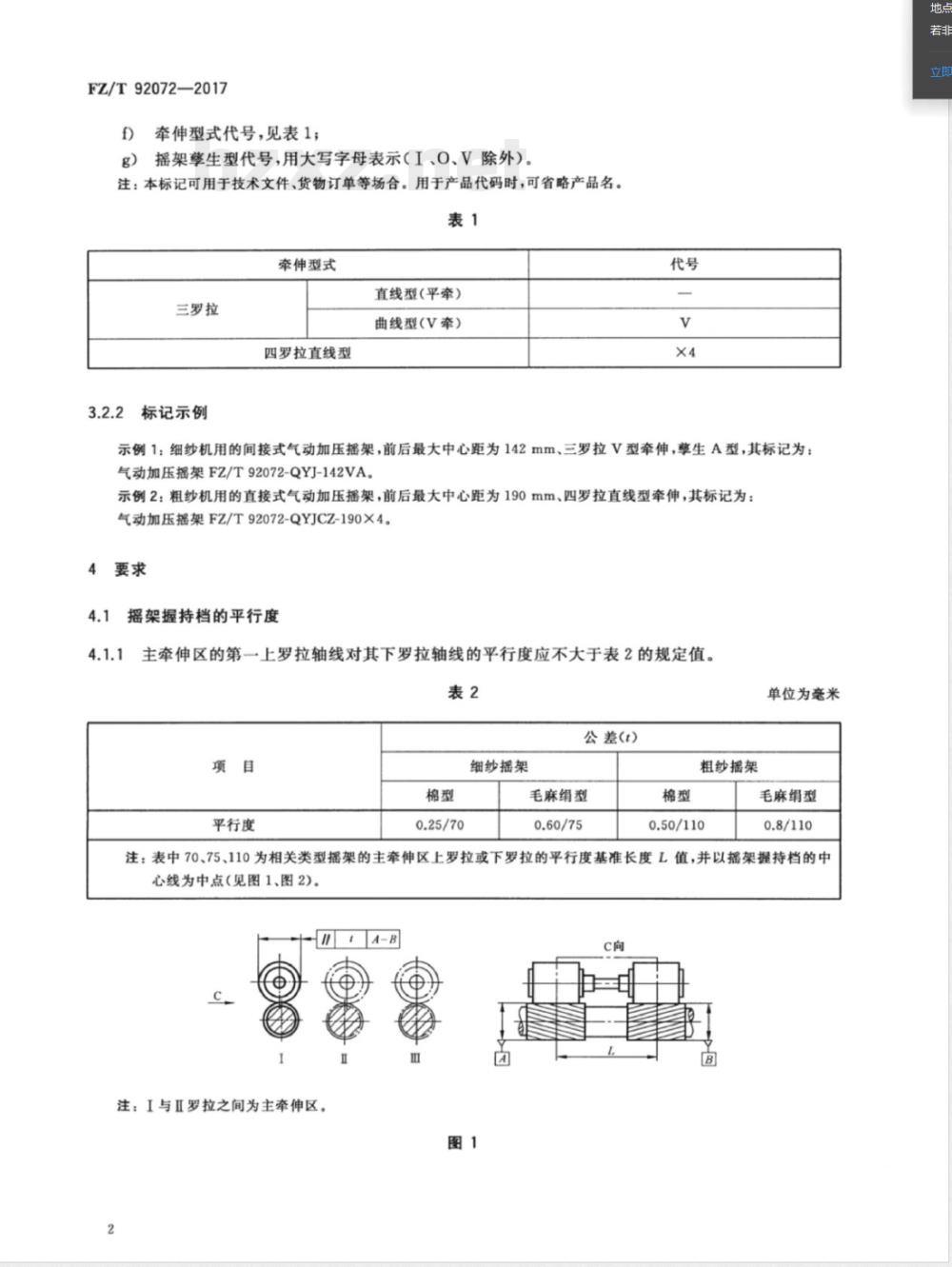

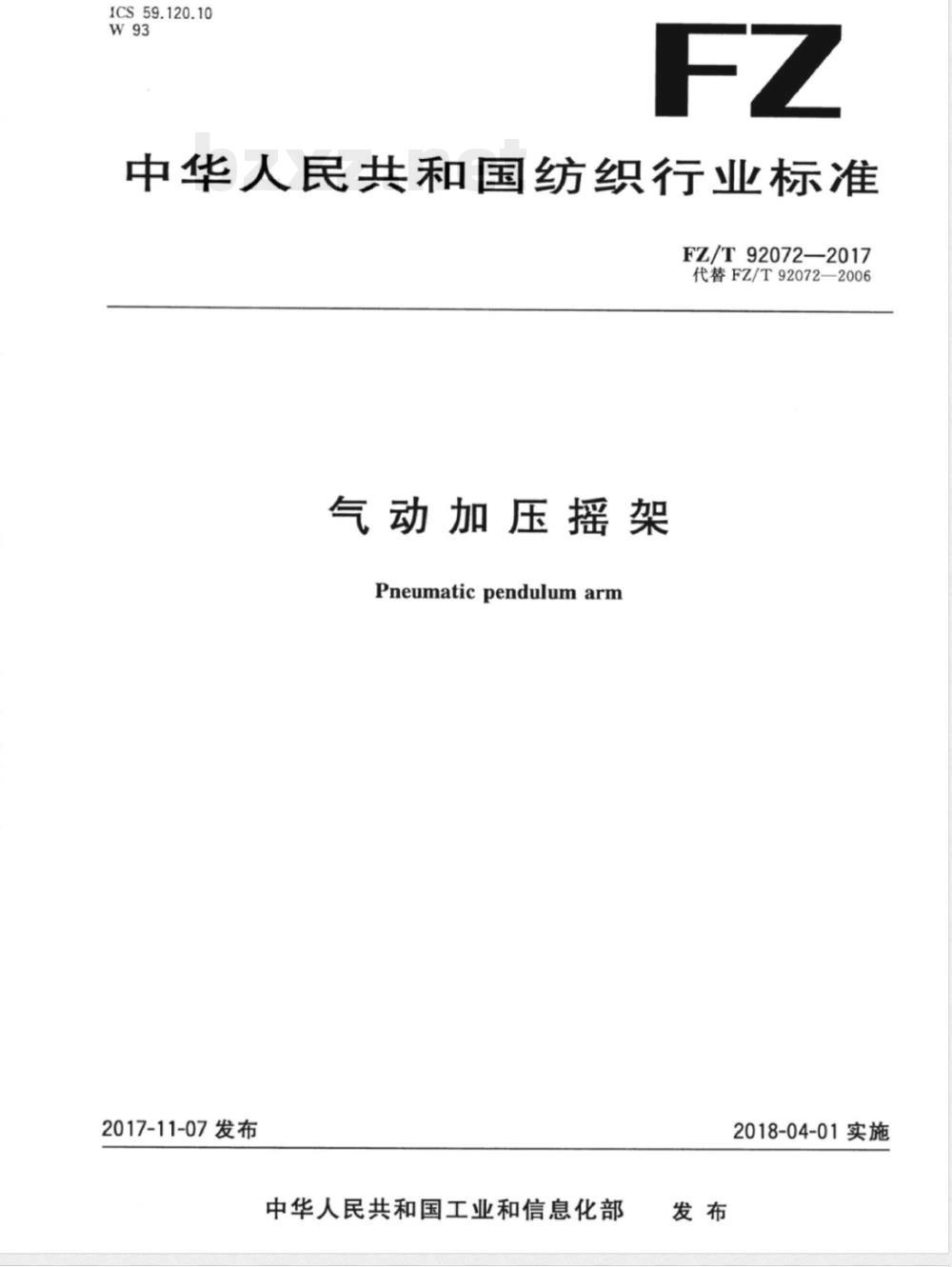

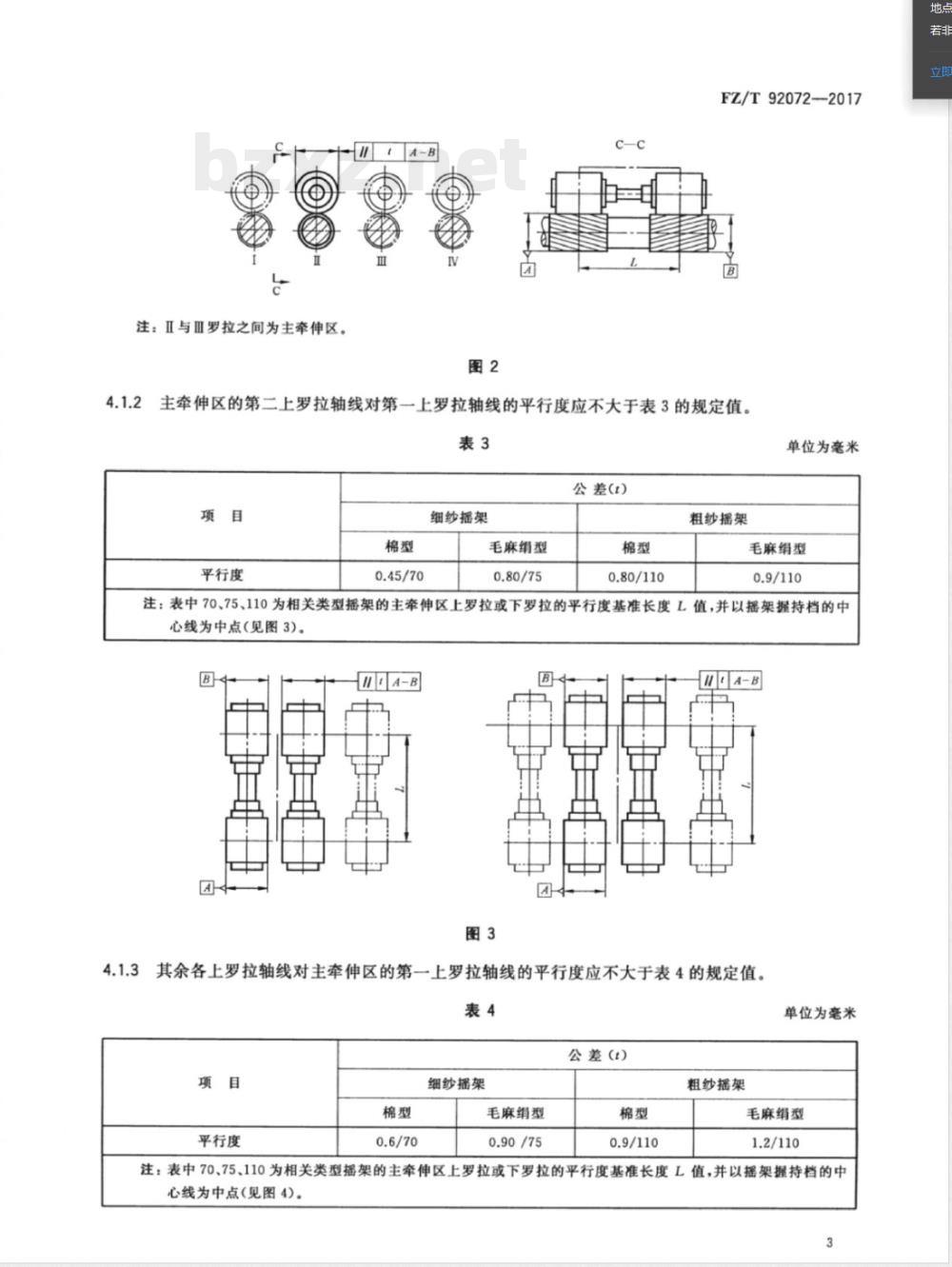

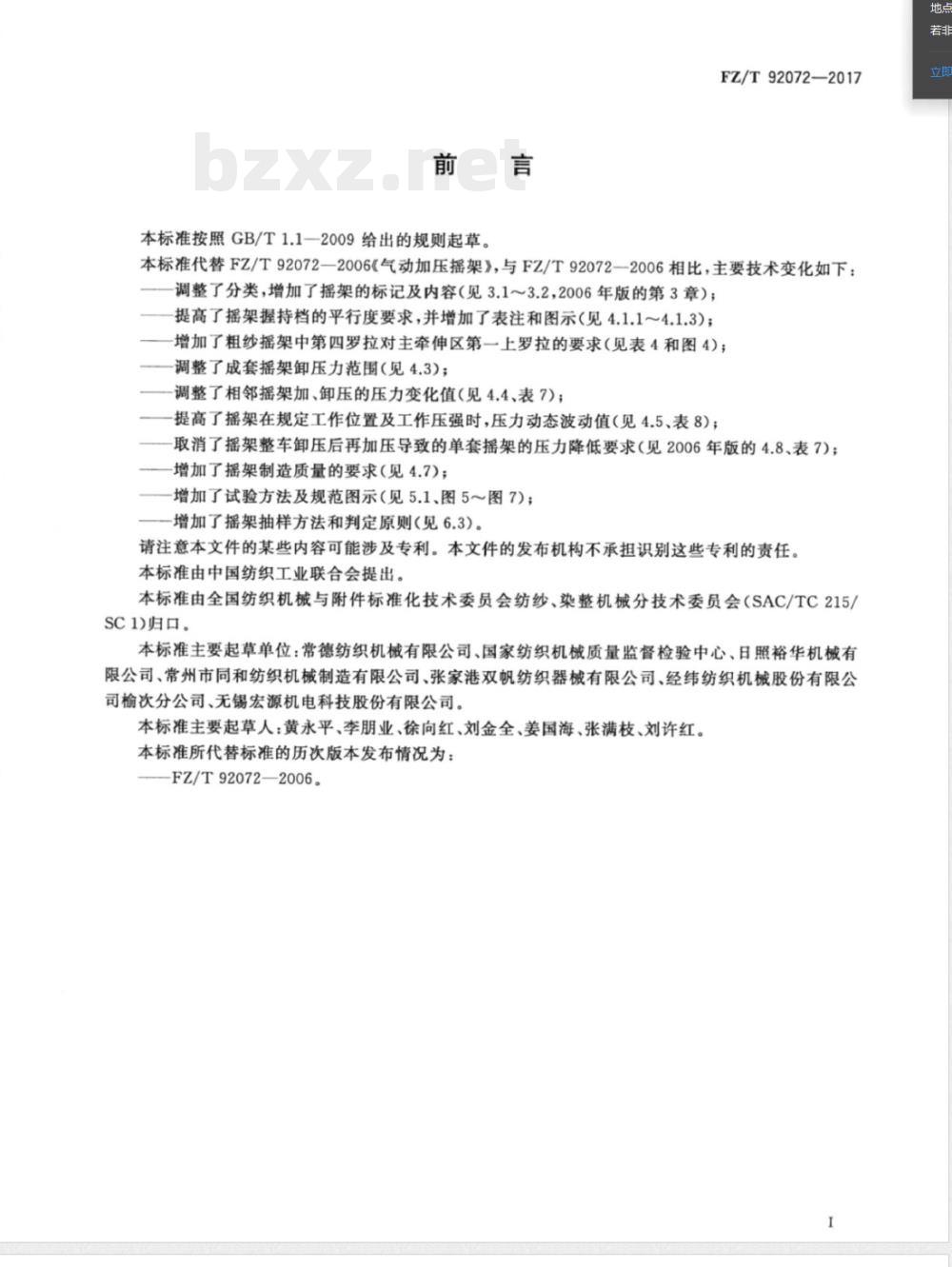

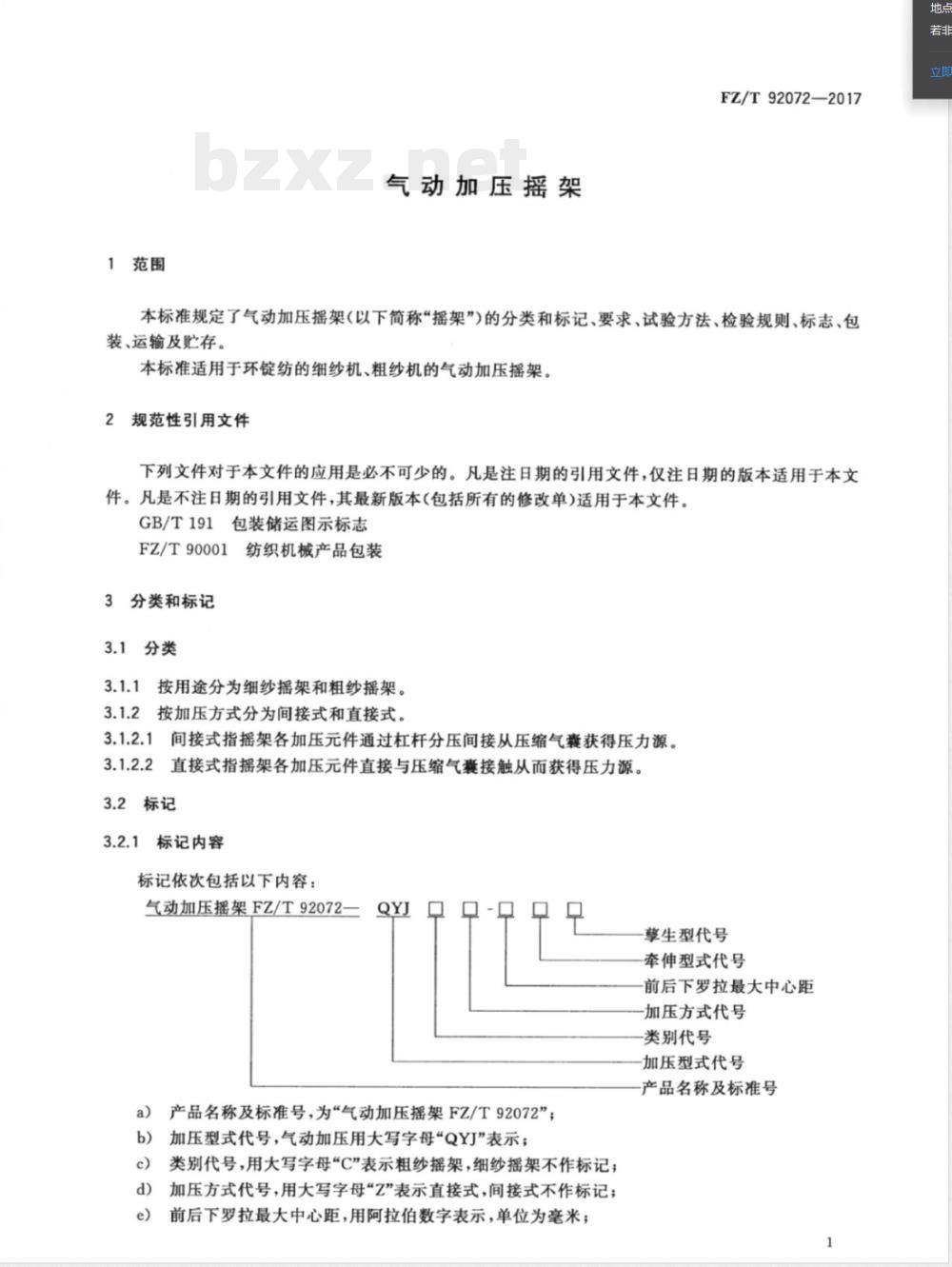

ICS 59.120.10 W93 FZ/T 92072—2017 代替 FZ/T 92072—2006 气动加压摇架 Pneumatic pendulum arm 2017-11-07 发布 中华人民共和国工业和信息化部发布 2018-04-01 实施 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。 本标准代替 FZ/T 92072—2006《气动加压摇架》。与2006版相比，主要技术变化如下： 1. 调整分类，增加摇架标记及内容； 2. 提高摇架握持档平行度要求，并增加表注及图示； 3. 增加粗纱摇架中第四罗拉相关要求； 4. 调整成套摇架卸压力范围； 5. 调整相邻摇架加卸压压力变化值； 6. 提高压力动态波动值要求； 7. 取消整车卸压后再加压的部分要求； 8. 增加制造质量要求； 9. 增加试验方法及规范图示； 10. 增加抽样方法和判定原则。 本标准由中国纺织工业联合会提出。 本标准由全国纺织机械与附件标准化技术委员会纺纱、染整机械分技术委员会（SAC/TC215/SC1）归口。 本标准主要起草单位：常德纺织机械有限公司、国家纺织机械质量监督检验中心、日照裕华机械有限公司、常州市同和纺织机械制造有限公司、张家港双帆纺织器械有限公司、经纬纺织机械股份有限公司榆次分公司、无锡宏源机电科技股份有限公司。 本标准主要起草人：黄永平、李朋业、徐向红、刘金全、姜国海、张满枝、刘许红。 本标准代替标准历次版本：FZ/T 92072—2006。 1 范围 本标准规定了气动加压摇架（以下简称“摇架”）的分类和标记、要求、试验方法、检验规则、标志、包装、运输及贮存。 本标准适用于环锭纺的细纱机、粗纱机用气动加压摇架。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期版本适用；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用。 GB/T 191 包装储运图示标志 FZ/T 90001 纺织机械产品包装 3 分类和标记 3.1 分类 3.1.1 按用途分为细纱摇架和粗纱摇架。 3.1.2 按加压方式分为间接式和直接式： 间接式指各加压元件通过杠杆分压间接从压缩气囊获得压力源； 直接式指各加压元件直接与压缩气囊接触获得压力源。 3.2 标记 3.2.1 标记内容 标记依次包括： 气动加压摇架 FZ/T 92072-QYJ 包括产品名称及标准号、加压型式代号、类别代号、加压方式代号、前后下罗拉最大中心距、牵伸型式代号及摇架擎生型代号。 其中： （1）产品名称及标准号为“气动加压摇架 FZ/T 92072”； （2）加压型式代号用“QYJ”表示； （3）类别代号：粗纱摇架用“C”，细纱摇架不作标记； （4）加压方式代号：直接式用“Z”，间接式不作标记； （5）前后下罗拉最大中心距用毫米表示； （6）牵伸型式代号见表1（三罗拉、四罗拉直线型、曲线型V牵等）； （7）摇架擎生型代号用大写字母表示（I、O、V除外）。 3.2.2 标记示例 示例1：细纱机用间接式气动加压摇架，中心距142 mm，三罗拉V型牵伸，标记为： 气动加压摇架 FZ/T 92072-QYJ-142VA 示例2：粗纱机用直接式气动加压摇架，中心距190 mm，四罗拉直线型牵伸，标记为： 气动加压摇架 FZ/T 92072-QYJCZ-190×4 4 要求 4.1 摇架握持档的平行度 4.1.1 主牵伸区第一上罗拉轴线对其下罗拉轴线的平行度应不大于表2规定： 细纱摇架：棉型0.25/70 mm，毛麻绢型0.60/75 mm； 粗纱摇架：棉型0.50/110 mm，毛麻绢型0.8/110 mm。 注：70、75、110为主牵伸区平行度基准长度。
