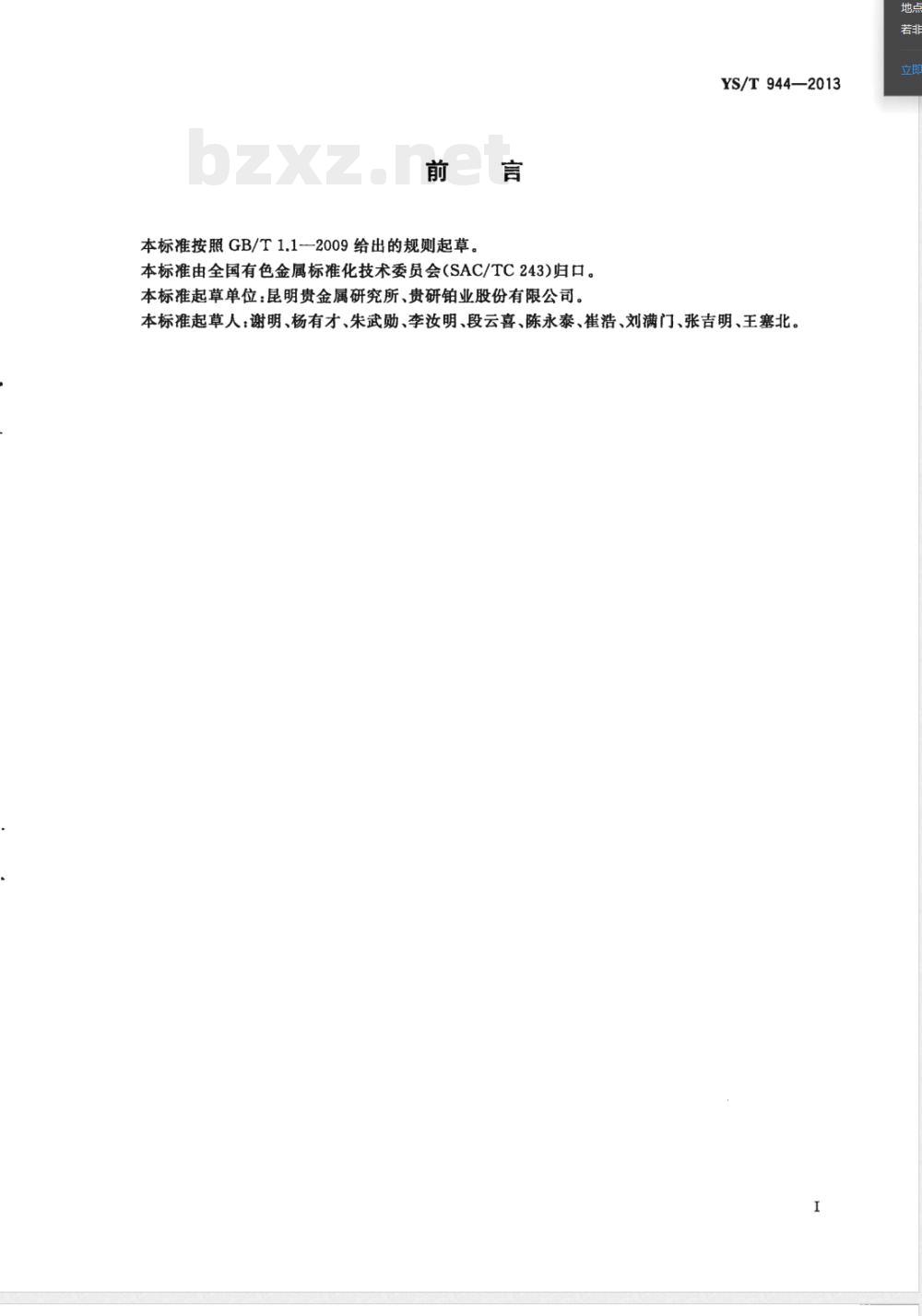

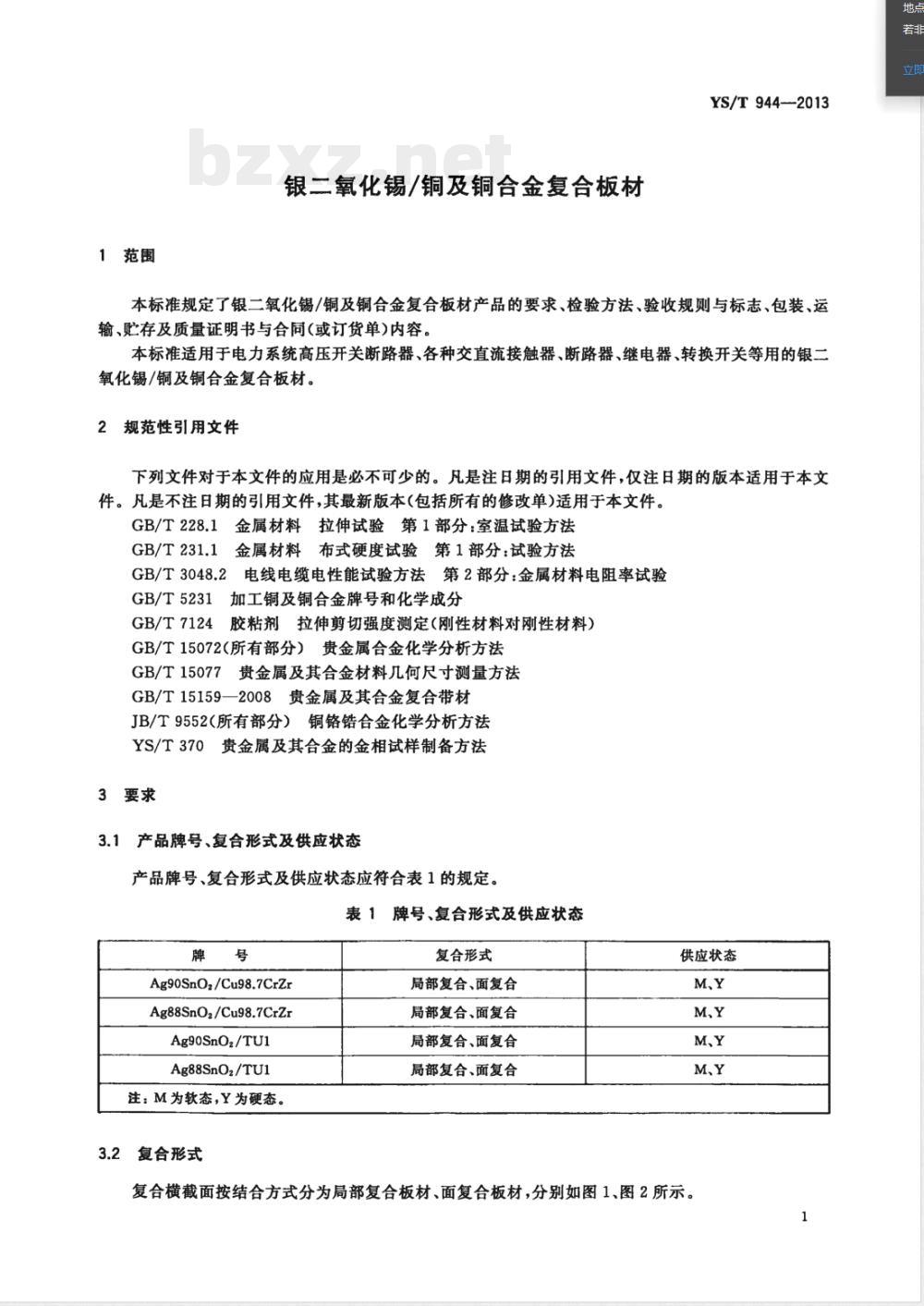

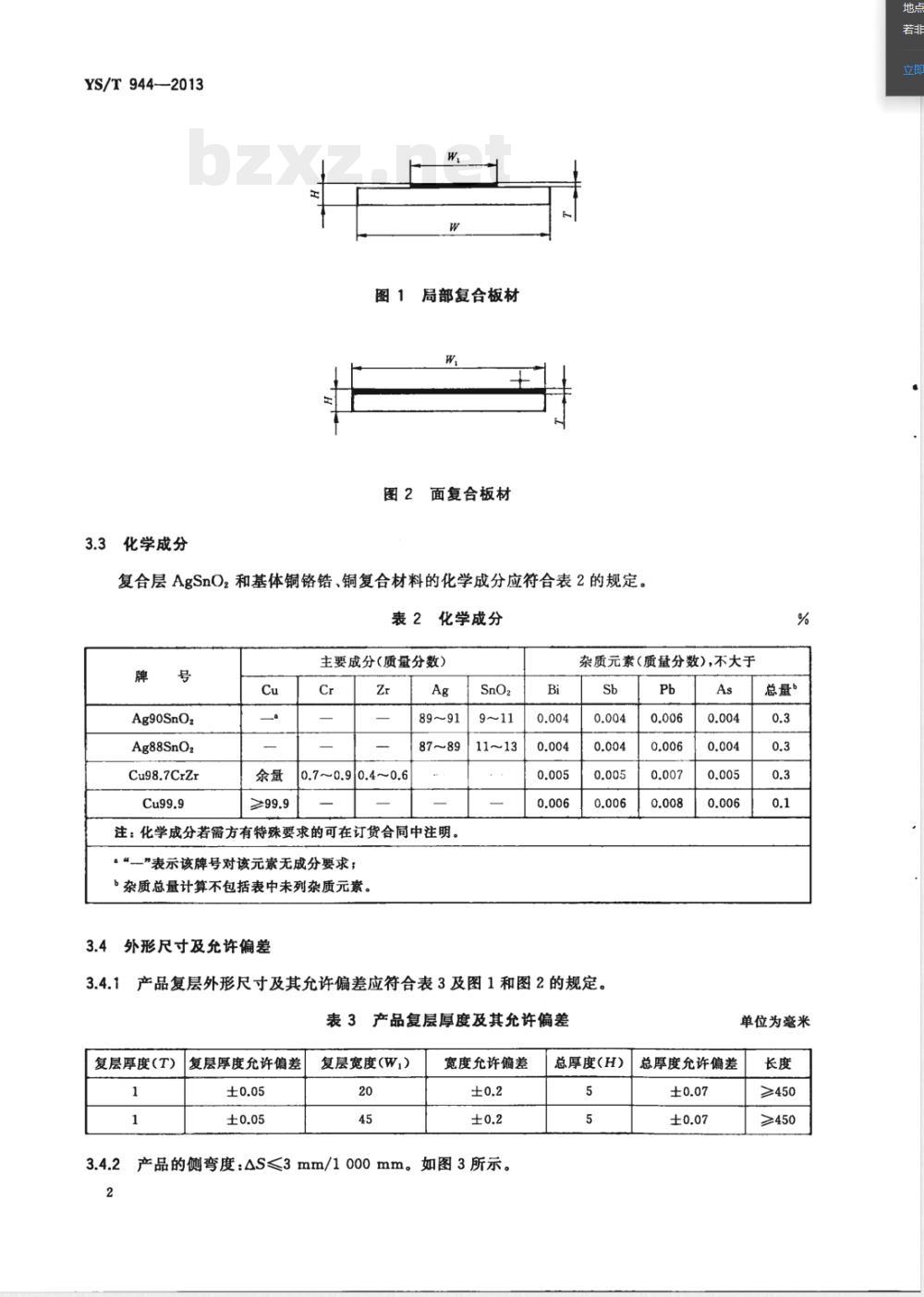

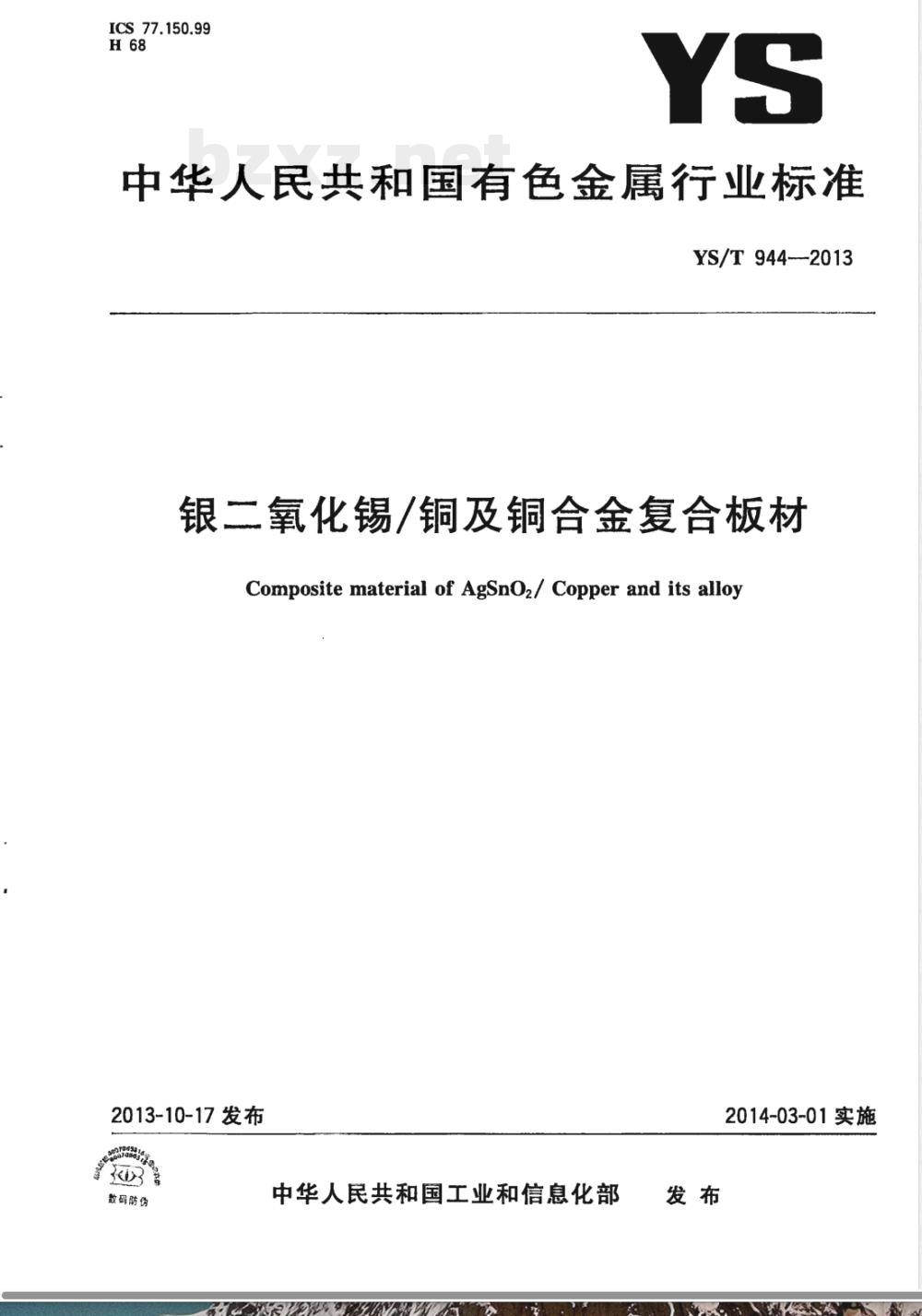

ICS 77.150.99 H68 YS 中华人民共和国有色金属行业标准 YS/T 944—2013 银二氧化锡/铜及铜合金复合板材 Composite material of AgSnO₂ / Copper and its alloy 2013-10-17 发布 中华人民共和国工业和信息化部发布 2014-03-01 实施 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。 本标准由全国有色金属标准化技术委员会（SAC/TC243）归口。 本标准起草单位：昆明贵金属研究所、贵研铂业股份有限公司。 本标准主要起草人：谢明、杨有才、朱武勋、李汝明、段云喜、陈永泰、崔浩、刘满门、张吉明、王塞北。 1 范围 本标准规定了银二氧化锡/铜及铜合金复合板材产品的要求、检验方法、验收规则以及标志、包装、运输、贮存及质量证明书与合同（或订货单）内容。 本标准适用于电力系统高压开关断路器、交直流接触器、断路器、继电器、转换开关等用银二氧化锡/铜及铜合金复合板材。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期版本适用；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用。 GB/T 228.1 金属材料拉伸试验 第1部分：室温试验方法 GB/T 231.1 金属材料布氏硬度试验 第1部分：试验方法 GB/T 3048.2 电线电缆电性能试验方法 第2部分：金属材料电阻率试验 GB/T 5231 加工铜及铜合金牌号和化学成分 GB/T 7124 胶粘剂拉伸剪切强度测定（刚性材料对刚性材料） GB/T 15072（所有部分）贵金属合金化学分析方法 GB/T 15077 贵金属及其合金材料几何尺寸测量方法 GB/T 15159—2008 贵金属及其合金复合带材 JB/T 9552（所有部分）铜铬锆合金化学分析方法 YS/T 370 贵金属及其合金的金相试样制备方法 3 要求 3.1 产品牌号、复合形式及供应状态 产品牌号及供应状态见表1： Ag90SnO₂/Cu98.7CrZr（软态M、硬态Y） Ag88SnO₂/Cu98.7CrZr（软态M、硬态Y） Ag90SnO₂/TU1（软态M、硬态Y） Ag88SnO₂/TU1（软态M、硬态Y） 3.2 复合形式 复合横截面按结合方式分为局部复合板材和面复合板材，如图1和图2所示。 局部复合板材与面复合板材分别对应不同复合结构形式。 3.3 化学成分 复合层AgSnO₂及基体铜铬锆、铜材料化学成分应符合表2要求： Ag90SnO₂：Ag 89～91%，SnO₂ 9～11%； Ag88SnO₂：Ag 87～89%，SnO₂ 11～13%； Cu98.7CrZr：Cu余量，Cr 0.7～0.9%，Zr 0.4～0.6%； Cu99.9：Cu≥99.9%。 杂质元素（Bi、Sb、Pb、As等）含量均有严格限值，总量不超过0.3%。 3.4 外形尺寸及允许偏差 复层厚度允许偏差：±0.05 mm； 复层宽度允许偏差：±0.2 mm； 总厚度允许偏差：±0.07 mm； 长度≥450 mm。 产品侧弯度：AS≤3 mm/1000 mm。 3.5 物理与力学性能 3.5.1 复层材料与基体材料应结合牢固。 3.5.2 产品物理与力学性能应符合表4规定，包括基材硬度等指标。
