【其他行业标准】 钒铝中间合金

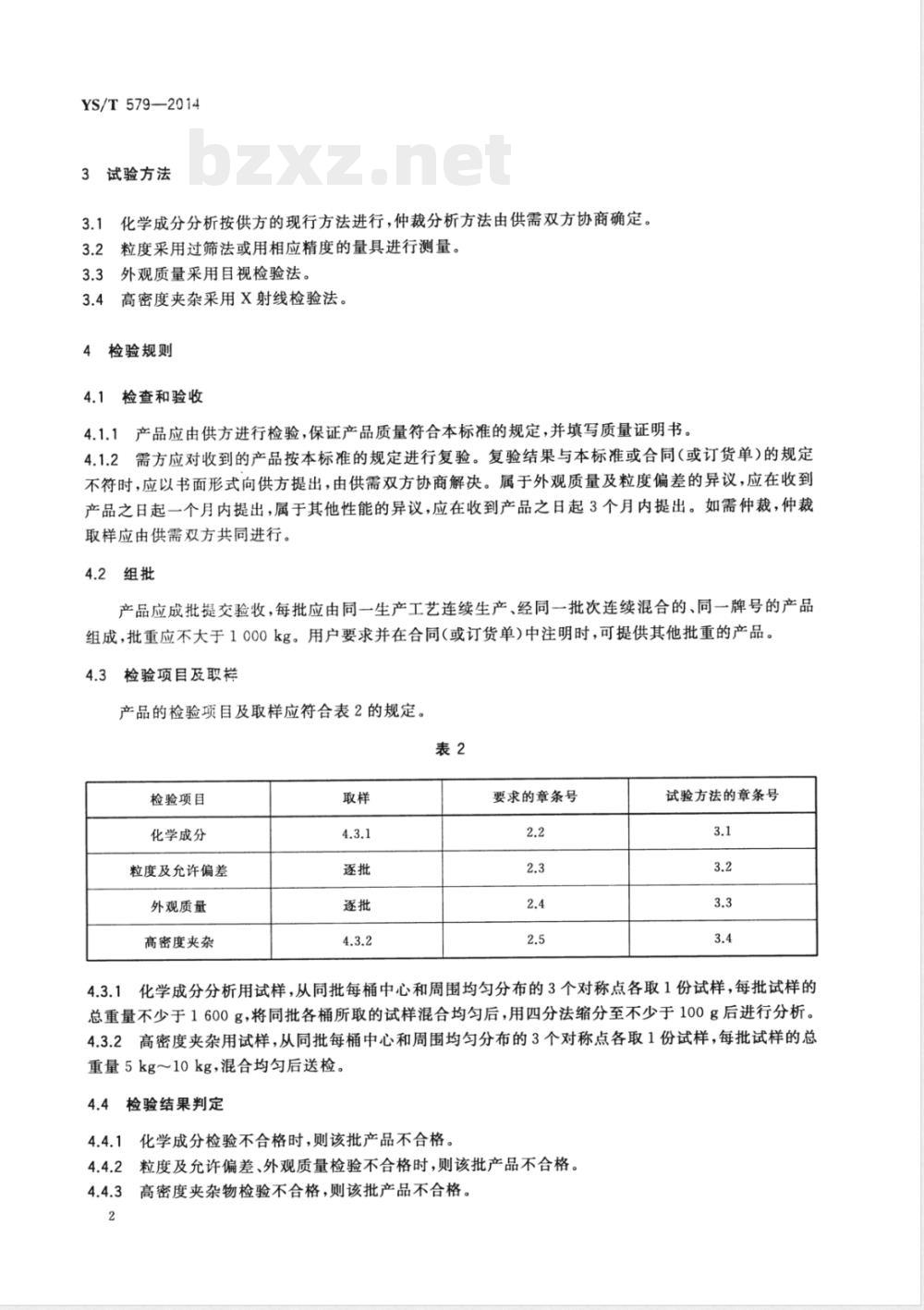

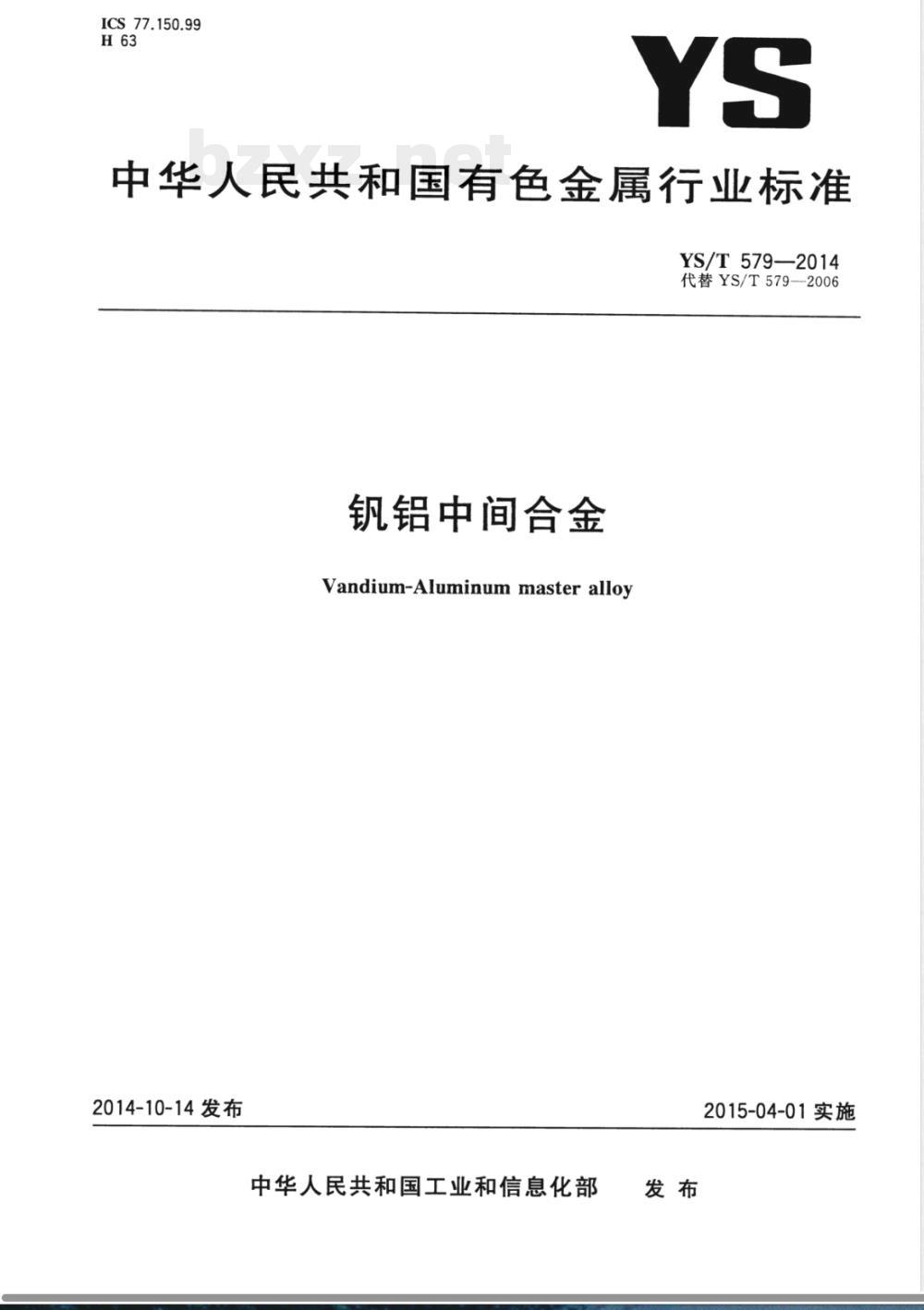

ICS 77.150.99 H63 YS 中华人民共和国有色金属行业标准 YS/T 579—2014 代替 YS/T 579—2006 钒铝中间合金 Vanadium-Aluminum master alloy 2014-10-14 发布 2015-04-01 实施 中华人民共和国工业和信息化部 发布 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。 本标准代替 YS/T 579—2006《钒铝中间合金》。 本标准与 YS/T 579—2006 相比主要变化如下：增加了 N 元素要求；调整了 Fe、C、O、Si 元素含量；调整了粒度范围；增加了表面氮化物要求；调整了高密度夹杂物检验要求；修订了检验规则。 本标准由全国有色金属标准化技术委员会（SAC/TC 243）归口。 本标准负责起草单位：宝钛集团有限公司、大连融德特种材料有限公司、承德天大钒业有限责任公司、宝鸡钛业股份有限公司、宝钛特种金属有限公司。 本标准主要起草人：李彦宏、冯军宁、毛玲玲、刘志光、隋英丹、刘红、王昌建、杨蓉、刘敏、李献军。 1 范围 本标准规定了钒铝中间合金的要求、试验方法、检验规则、标志、包装、运输、贮存及质量证明书和合同（或订货单）内容。 本标准适用于采用金属热还原法生产的钒铝中间合金（以下简称产品），该合金可作为钛合金、高温合金和其他特殊合金的添加剂。 2 要求 2.1 牌号 产品按化学成分分为 AIV55、AIV65、AIV75 和 AIV85 共4个牌号。 2.2 化学成分 产品化学成分应符合表1规定（质量分数/%）： AIV55：V为主成分，Al 50.0～60.0，Fe ≤0.25，Si ≤0.25，C ≤0.10，O ≤0.18，N ≤0.04，V余量 AIV65：Al >60.0～70.0，Fe ≤0.25，Si ≤0.25，C ≤0.10，O ≤0.18，N ≤0.04，V余量 AIV75：Al >70.0～80.0，Fe ≤0.30，Si ≤0.25，C ≤0.15，O ≤0.30，N ≤0.05，V余量 AIV85：Al >80.0～90.0，Fe ≤0.30，Si ≤0.25，C ≤0.25，O ≤0.50，N ≤0.05，V余量 注：化学成分有特殊要求时，由供需双方协商确定。 2.3 粒度及允许偏差 2.3.1 产品按粒状交货，粒度范围为 0.25 mm～6.3 mm。允许少量超出粒度范围的产品，但其数量不超过交付批重的4%。 2.3.2 如对粒度有特殊要求，由供需双方协商确定。 2.4 外观质量 产品表面应洁净，不允许存在目视可见的氧化膜、氮化膜及其他金属或非金属夹杂物。 2.5 高密度夹杂 产品中应无高密度夹杂等外来物质。需方要求时应进行100%检验。 3 试验方法 3.1 化学成分分析按供方现行方法进行，仲裁方法由供需双方协商确定。 3.2 粒度采用过筛法或相应精度量具测量。 3.3 外观质量采用目视检查。 3.4 高密度夹杂采用X射线检验法。 4 检验规则 4.1 检查与验收 产品由供方检验并提供质量证明书。需方可复验，如不符合标准或合同要求，由供需双方协商解决。外观及粒度异议应在收货1个月内提出，其他性能异议在3个月内提出。 4.2 组批 产品按批验收，每批由同一工艺连续生产并混合的同牌号产品组成，批重不大于1000kg。 4.3 检验项目及取样 化学成分：逐批取样，每桶取3点混合，总量不少于1600g，混合后缩分至≥100g分析。 高密度夹杂：每桶取3点，总量5～10kg混合送检。 4.4 检验结果判定 化学成分不合格时，该批产品判定为不合格。
