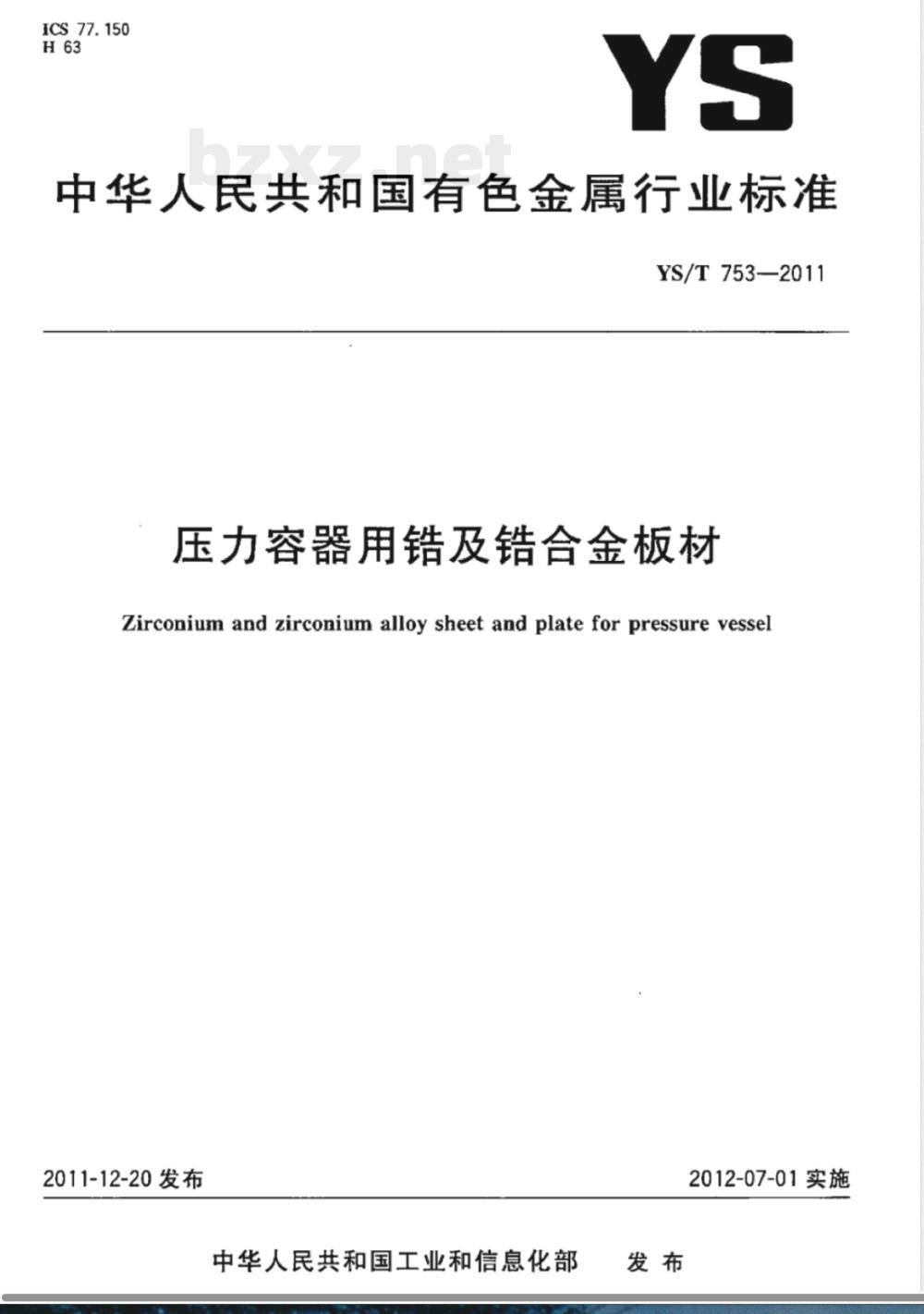

ICS77.150
中华人民共和国有色金属行业标准YS/T753—2011
压力容器用锆及锆合金板材
Zirconium and zirconium alloy sheet and plate for pressure vessel2011-12-20发布
中华人民共和国工业和信息化部2012-07-01实施

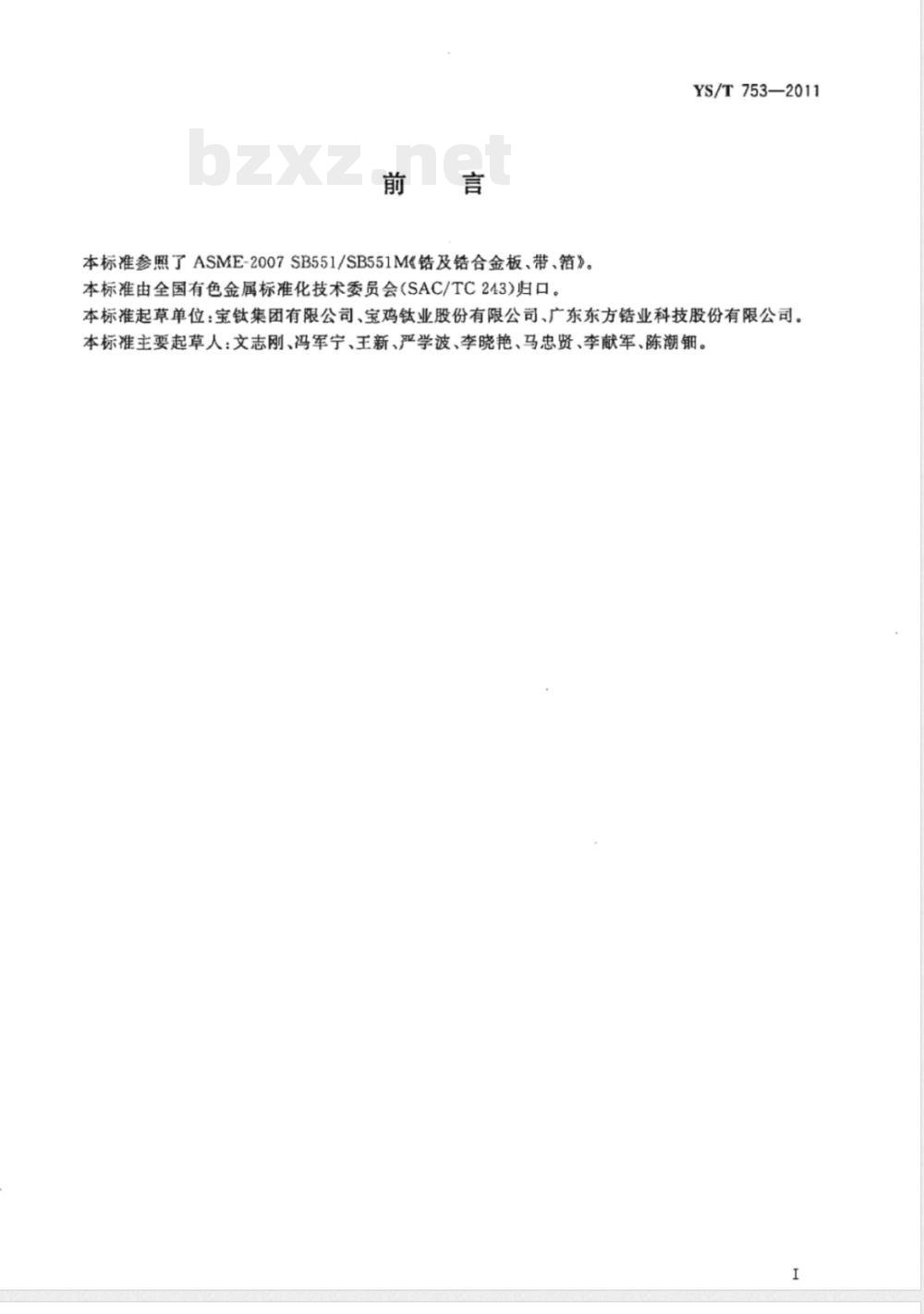

本标准参照了ASME-2007SB551/SB551M锆及锆合金板、带、箔》。本标准由全国有色金属标准化技术委员会（SAC/TC243)归口。YS/T753—2011
本标准起草单位：宝钛集团有限公司、宝鸡钛业股份有限公司、广东东方锆业科技股份有限公司。本标准主要起草人：文志刚、冯军宁、王新、严学波、李晓艳、马忠贤、李献军、陈潮钮。H
1范围
压力容器用锆及合金板材
YS/T753—2011
本标准规定了压力容器用错及锆合金板材的要求、试验方法、检验规则及标志、包装、运输、贮存、质量证明书和合同（或订货单）等内容。本标准适用于压力容器用及错合金板材。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T228金属材料室温拉伸试验方法GB/T232金属材料弯曲试验方法
GB/T5193钛及钛合金加工产品超声波探伤方法GB/T8180钛及钛合金加工产品的包装、标志、运输和贮存GB/T13747（所有部分）锆及锆合金化学分析方法GB/T26314锆及锆合金牌号和化学成分3要求
3.1牌号、状态、规格
板材的牌号、状态、规格应符合表1的规定。3.1.17
3.1.2标记示例
供货状态
退火态
0.30~4.75
>4.75~60.0
规格/mm
400~1000
400~3000
1000~3050
1000~7000
表面处理方法
砂光、酸洗或喷砂
产品标记按产品名称、牌号、供货状态、规格和标准编号的顺序表示。标记示例如下：示例
用Zr-3制成的厚度为3.0mm、宽度为500mm、长度为2000mm的退火态（M)板材，标记为：板Zr-3M3.0×500×2000YS/T753—20113.2化学成分
板材的化学成分应符合GB/T26314的规定。YS/T753—2011

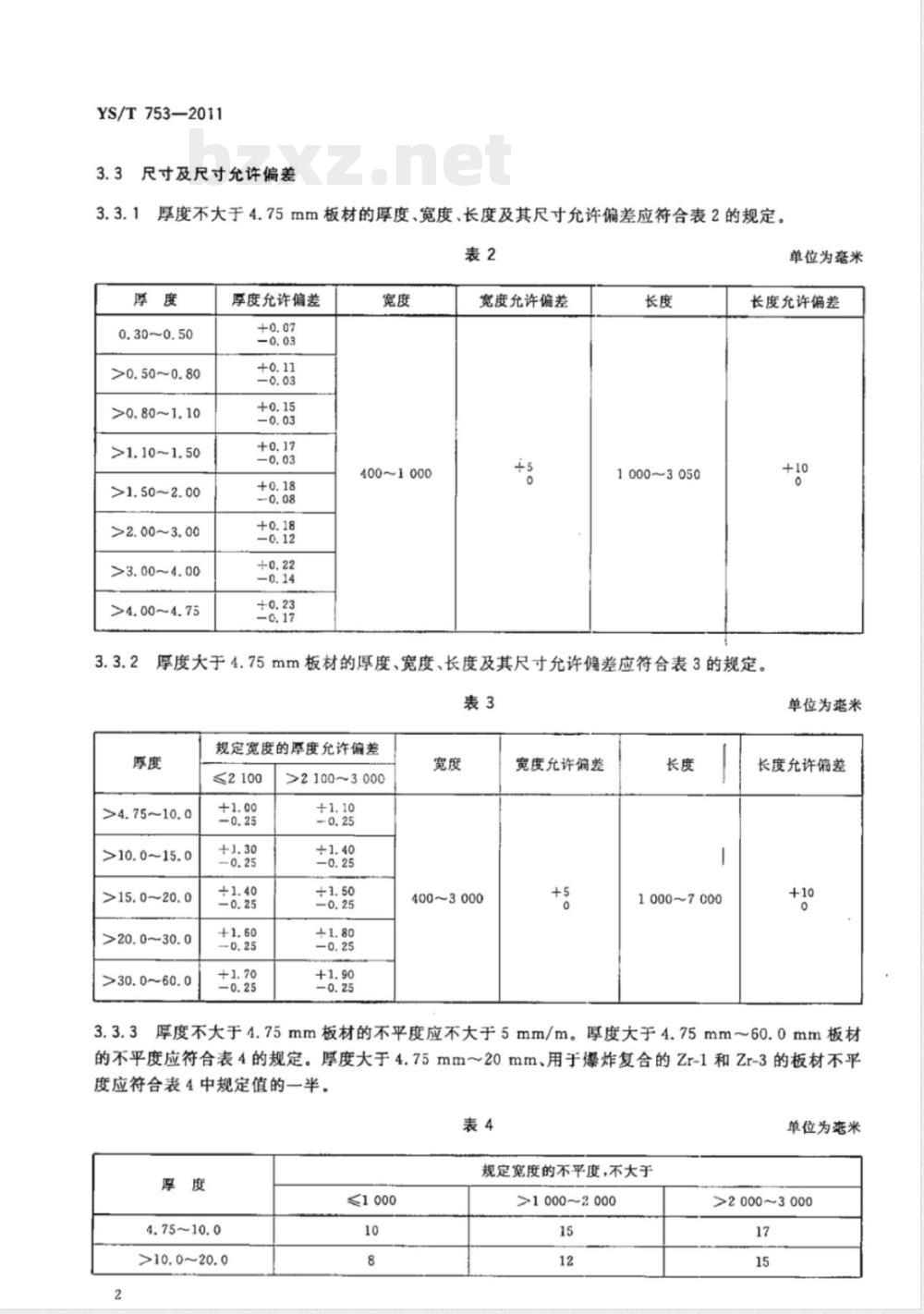

尺寸及尺寸允许偏差
3.3.1厚度不大于4.75mm板材的厚度、宽度、长度及其尺寸允许偏差应符合表2的规定。表2
0.30~0.50
>0.50~0.80
>0.80~1.10
>1.10~1.50
>1.50~2.00
>2.00~3.00
>3.00~4.00
>4.00~4.75
厚度允许偏差
400~1000
宽度允许偏差
1000~3050
单位为毫米
长度允许偏差
厚度大于4.75mm板材的厚度、宽度、长度及其尺寸允许偏差应符合表3的规定。表3
>4.75~10.0
>10.0~15.0
>15.0~20.0
>20.0~30.0
>30.0~60.0
规定宽度的厚度允许偏差
>2100~3000
400~3.000
宽度允许偏差
1000～7000
单位为峦米
长度允许偏差
厚度不大于4.75mm板材的不平度应不大于5mm/m。厚度大于4.75mm~60.0mm板材3.3.3
的不平度应符合表4的规定。厚度大于4.75mm~20mm、用于爆炸复合的Zr-1和Zr-3的板材不平度应符合表4中规定值的一半。
4.75~10.0
>10.0~20.0
≤1000
规定宽度的不平度，不大于
>1000~2000
单位为疮米
>2000~3000
>20,0~35,0
>35.0~60.0

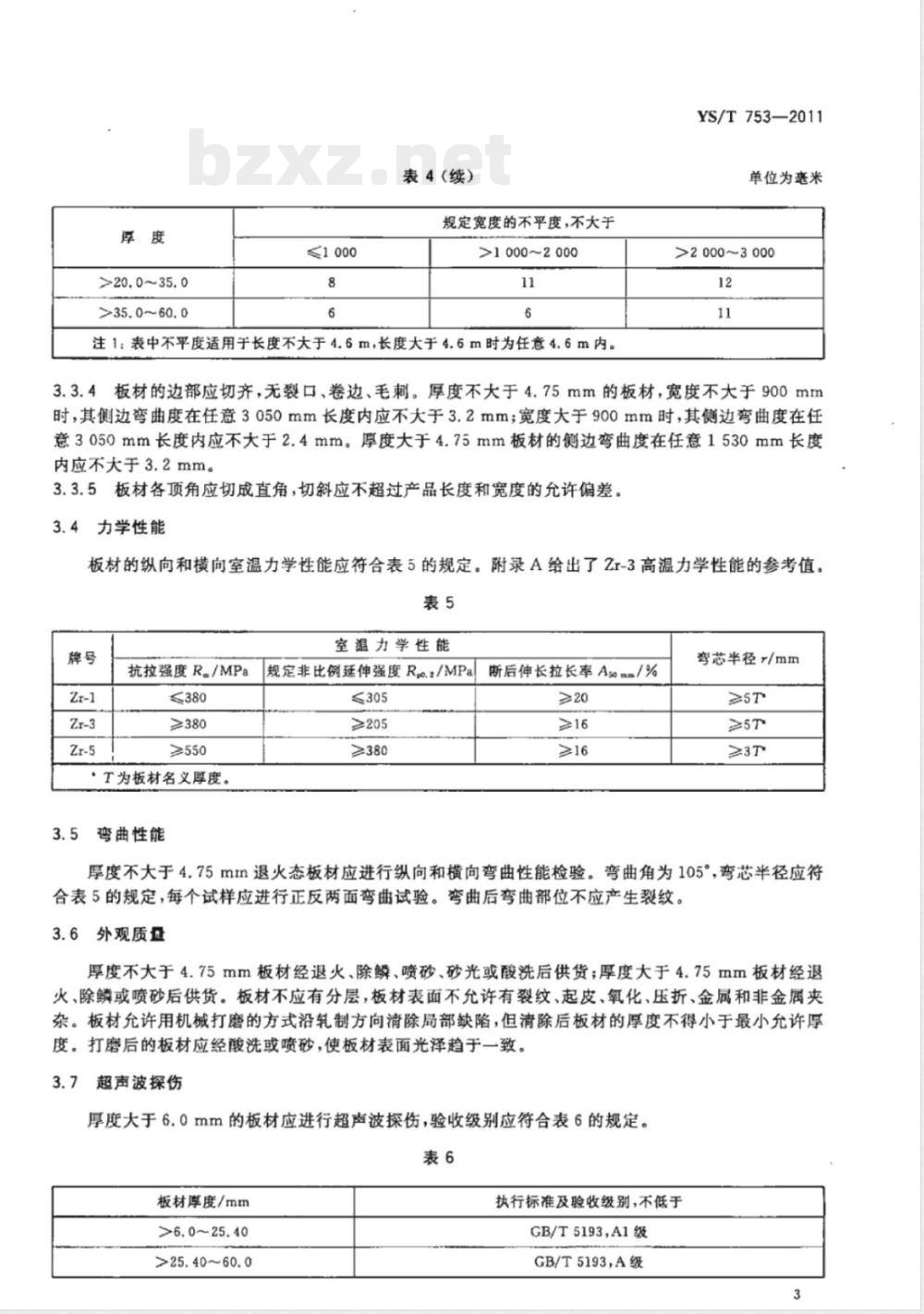

表4（续）
规定宽度的不平度，不大于
>1000~2000
注1：表中不平度适用于长度不大于4.6m，长度大于4.6m时为任意4.6m内。YS/T753—2011
单位为米
>2000~3000
3.3.4板材的边部应切齐，无裂口、卷边、毛刺。厚度不大于4.75mm的板材，宽度不大于900mm时，其侧边弯曲度在任意3050mm长度内应不大于3.2mm；宽度大于900mm时，其侧边弯曲度在任意3050mm长度内应不大于2.4mm。厚度大于4.75mm板材的侧边弯曲度在任意1530mm长度内应不大于3.2mm。
3.3.5板材各顶角应切成直角，切斜应不超过产品长度和宽度的允许偏差。3.4力学性能
板材的纵向和横向室温力学性能应符合表5的规定。附录A给出了Zr-3高温力学性能的参考值。表5
抗拉强度R_/MPa
≥380
·T为板材名义厚度。
3.5弯曲性能
室温力学性能
规定非比例延伸强度Rpo.2/MPa断后伸长拉长率Asomm/%≤305
≥380
弯芯半径r/mm
厚度不大于4.75mm退火态板材应进行纵向和横向弯曲性能检验。弯曲角为105°，弯芯半径应符合表5的规定，每个试样应进行正反两面弯曲试验。弯曲后弯曲部位不应产生裂纹。3.6外观质盘
厚度不大于4.75mm板材经退火、除鳞、喷砂、砂光或酸洗后供货；厚度大于4.75mm板材经退火、除鳞或喷砂后供货。板材不应有分层，板材表面不允许有裂纹、起皮、氧化、压折、金属和非金属夹杂。板材允许用机械打磨的方式沿轧制方向清除局部缺陷，但清除后板材的厚度不得小于最小允许厚度。打磨后的板材应经酸洗或喷砂，使板材表面光泽趋于一致。3.7超声波探伤
厚度大于6.0mm的板材应进行超声波探伤，验收级别应符合表6的规定。表6
板材厚度/mm
>6.0~25.40
>25.40~60.0
执行标准及验收级别,不低于
GB/T5193,A1级
GB/T5193,A级
YS/T753—2011
4试验方法
4.1板材的化学成分的分析方法应按GB/T13747的规定进行。4.2板材的尺寸及尺寸允许偏差用相应精度的量具进行。厚度测量在距顶角不小于100mm和距边部不小于10mm处测量。
4.3板材的力学性能试验按GB/T228的规定进行。4.4板材的弯曲性能试验按GB/T232的规定进行。4.5板材的外观质量用目视法进行检查。4.6
板材的超声波探伤按GB/T5193的规定进行。5
检验规则
检查和验收
板材应由供方进行检验，保证产品质量符合本标准及合同（或订货单）的要求，并填写产品质量证明书。
5.1.2需方应对收到的产品按本标准及合同（或订货单）的规定进行检验。如检验结果与本标准及合同（或订货单）规定不符时，应在收到产品之日起3个月内向供方提出，由供需双方协商解决。如需仲裁，仲裁取样由供需双方在帮方共同进行。5.2组批
板材应成批提交验收。每批产品应由同一牌号、同一熔炼炉号、同一规格、同一制造方法、同一状态和同一热处理炉（批）的板材组成。5.3检验项目和取样规定
板材的检验项目和取样规定见表7。表7
检验项目
化学成分
尺寸及尺寸允许偏差
力学性能
弯曲性能
外观质量
超声波探伤
5.4检验结果的判定
取样规定
H、N含量每批各取1个，其他化学成分以铸锭检测结果报出
每批取2张，每张纵向、横向各取1个每批取2张，每张纵向、横向各取1个逐张
要求的章条号
试验方法的章条号
5.4.1化学成分、力学性能、弯曲性能的检验中，如果有一个试样的试验结果不合格，则从该批板材中（包括原受检的板材）取双倍试样进行该不合格项目的重复检验。若重复检验仍有试样的试验结果不合4
格，判该批产品不合格。但允许供方逐张对不合格项目进行检验，合格者重新组批。YS/T753—2011
5.4.2尺寸及尺寸允许偏差、外观质量、超声波探伤检验结果不合格，则判该张不合格。6标志、包装、运输、贮存和质量证明书6.1产品标志
在检验合格的板材上应做如下标记（或贴标签）：a）产品名称、牌号；
供应状态；
批号；
本标准编号。
包装、运输和贮存
产品的包装、包装标志、运输和贮存应符合GB/T8180的规定。6.3
质量证明书
每批板材应附有质量证明书，注明如下内容：a)
供方名称；
产品名称、牌号、规格和状态；熔炼炉号、批号、批重和件数；各项分析检验结果及质量检验部门印记；本标准编号：
包装日期。
合同（或订货单）内容bzxZ.net
订购本标准所列材料的合同(或订货单)内应包括以下内容：a）产品名称、牌号；
尺寸规格；
状态；
重量或张数；
本标准编号：
其他。
YS/T753—2011
Zr-3高温力学性能值见表A.1。
力学性能
抗拉强度Rm/MPa
规定非比例延伸强度
Rpo.2/MPa
附录A
(资料性附录）
Zr~3高温力学性能值
温度/℃
YS/T753-2011
