【其他行业标准】 搅拌罐式过滤机

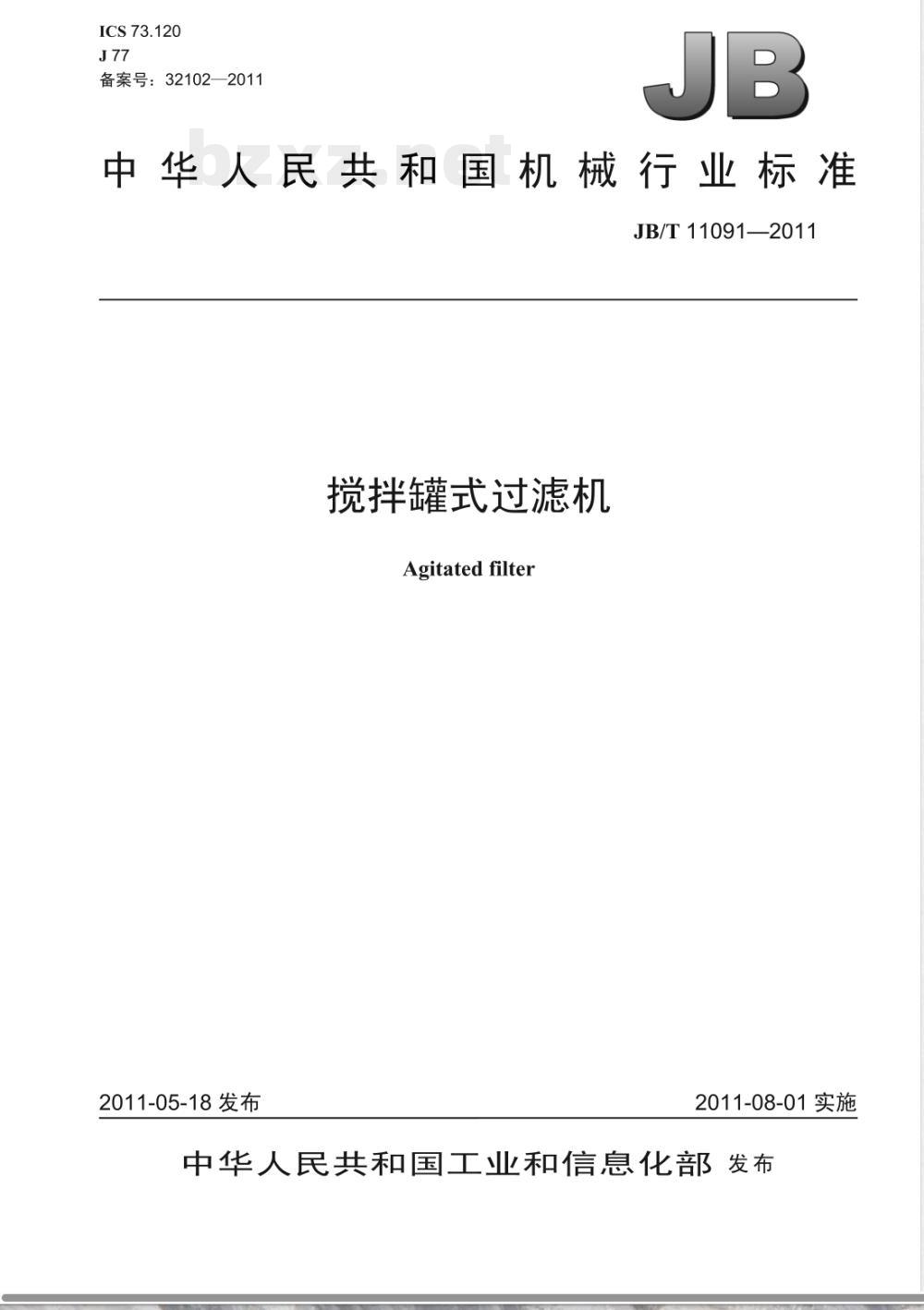

ICS73.120
备案号：32102—2011
中华人民共和国机械行业标准
JB/T11091—2011
搅拌罐式过滤机
Agitated filter
2011-05-18 发布
2011-08-01实施
中华人民共和国工业和信息化部发布前言

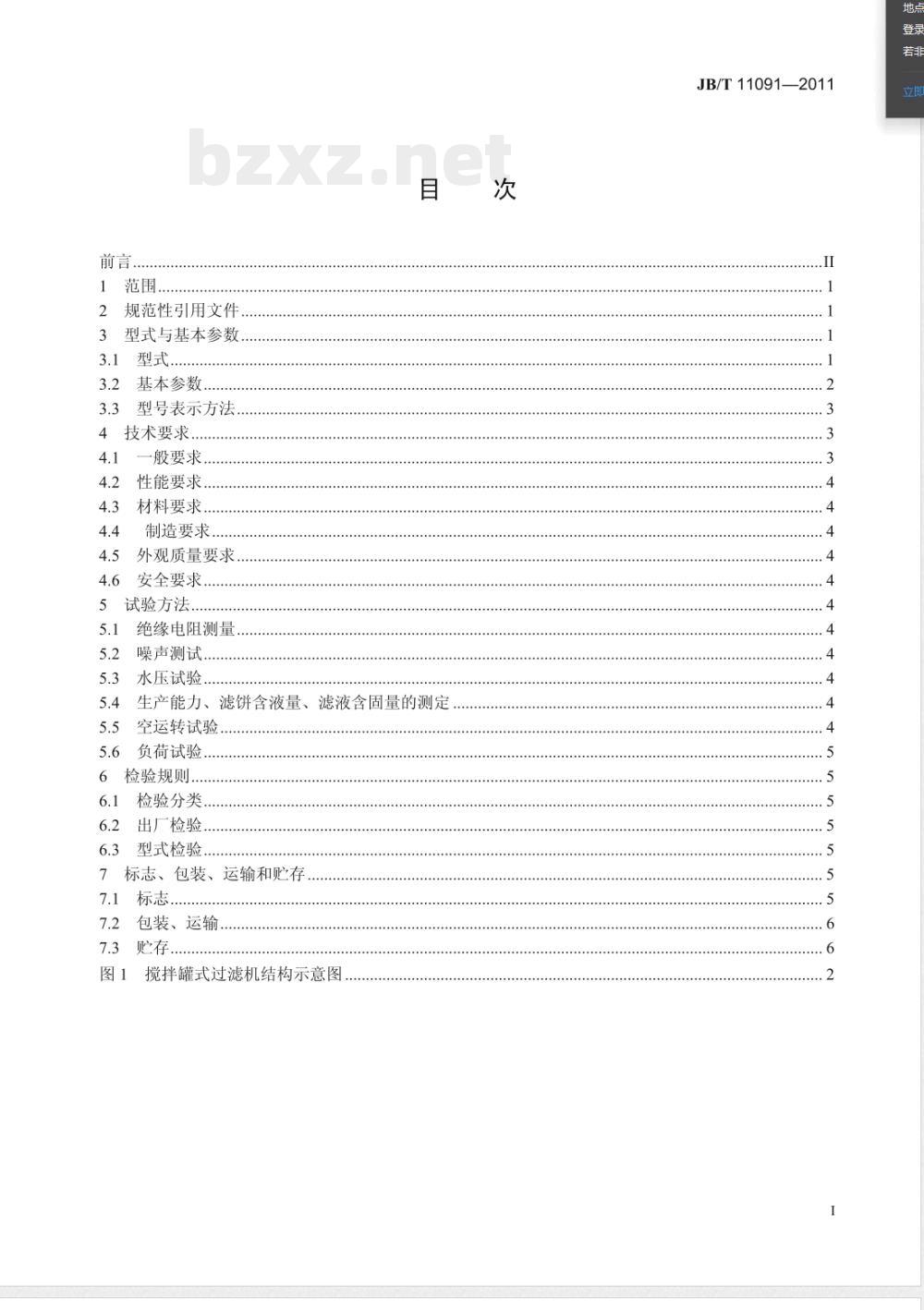

1范围..
2规范性引用文件.
3型式与基本参数
3.1型式.
3.2基本参数..
3.3型号表示方法.
4技术要求..
一般要求.
性能要求…
材料要求
制造要求
外观质量要求.
安全要求
5试验方法.
绝缘电阻测量
噪声测试，
水压试验，
+++++..........
5.4生产能力、滤饼含液量、滤液含固量的测定5.5空运转试验
5.6负荷试验，
6检验规则..
6.1检验分类..
6.2出厂检验.
6.3型式检验.
7标志、包装、运输和贮存
7..．标志.
7.2包装、运输..
7.3贮存
图1搅拌罐式过滤机结构示意图
.........++.
JB/T11091—2011
JB/T11091—2011

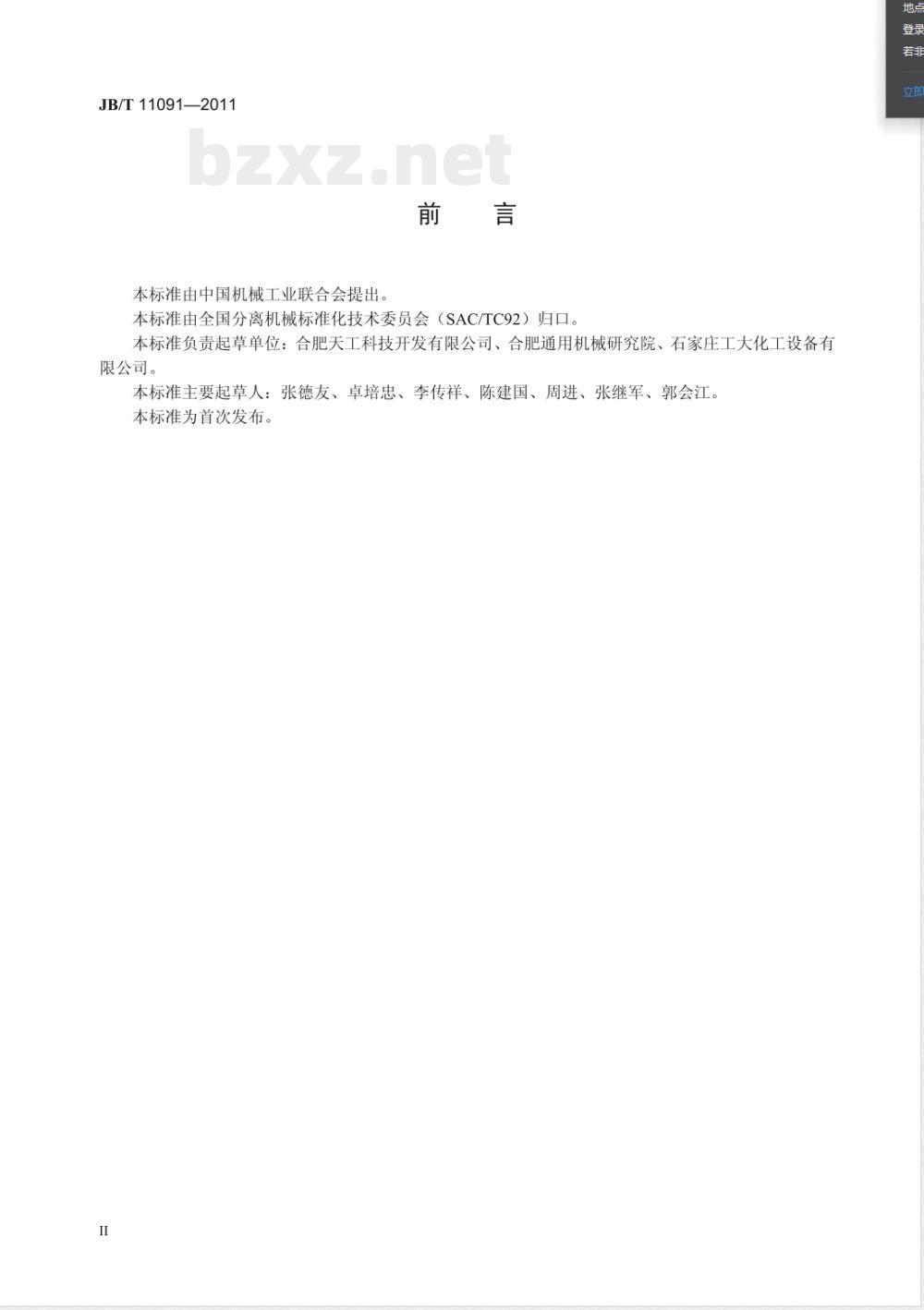

本标准由中国机械工业联合会提出。前言
本标准由全国分离机械标准化技术委员会（SAC/TC92）归口。本标准负责起草单位：合肥天工科技开发有限公司、合肥通用机械研究院、石家庄工大化工设备有限公司。
本标准主要起草人：张德友、卓培忠、李传祥、陈建国、周进、张继军、郭会江。本标准为首次发布。

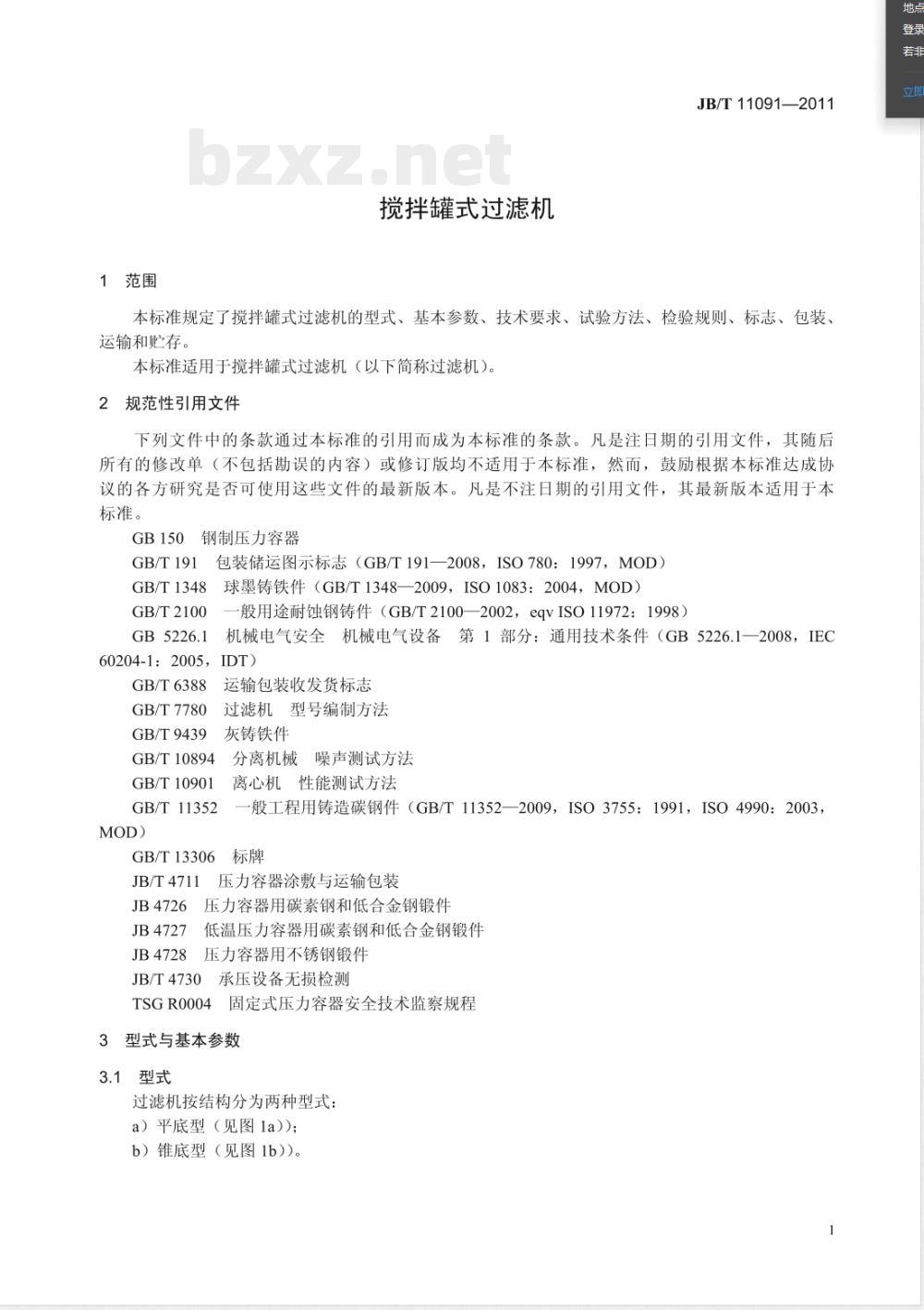

1范围
搅拌罐式过滤机
JB/T11091—2011
本标准规定了搅拌罐式过滤机的型式、基本参数、技术要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于搅拌罐式过滤机（以下简称过滤机）。2
规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
钢制压力容器
GB/T191
包装储运图示标志（GB/T191—2008，ISO780：1997，MOD）3球墨铸铁件（GB/T1348—2009，ISO1083：2004，MOD）GB/T1348
GB/T2100
一般用途耐蚀钢铸件（GB/T2100—2002，eqvISO11972：1998）机械电气安全机械电气设备第1部分：通用技术条件（GB5226.1一2008，IEC60204-1:2005，IDT)
运输包装收发货标志
GB/T6388
GB/T7780
GB/T9439
GB/T10894
GB/T10901
GB/T11352
过滤机型号编制方法
灰铸铁件
分离机械噪声测试方法
离心机性能测试方法
一般工程用铸造碳钢件（GB/T11352—2009，ISO3755：1991，ISO4990：2003，GB/T13306标牌
JB/T4711压力容器涂敷与运输包装JB4726压力容器用碳素钢和低合金钢锻件JB4727
低温压力容器用碳素钢和低合金钢锻件JB4728压力容器用不锈钢锻件
JB/T4730承压设备无损检测
TSGR0004固定式压力容器安全技术监察规程3型式与基本参数
3.1型式
过滤机按结构分为两种型式：
a）平底型（见图la))；
b）锥底型（见图1b））。
JB/T11091—2011
驱动装置；2-
基本参数
搅拌轴；3-
搅拌奖叶：4一
罐体；5—
滤网（布）；6一
图1搅拌罐式过滤机结构示意图
搅拌罐式过滤机基本参数应符合表1中的规定表1
过滤面积
罐体内径（D）
出料阀；7—
粉尘捕集器。
工作压力
0.1～0.6
过滤面积
表1（续）
罐体内径（D）
JB/T11091—2011
工作压力
-0.1～0.6
注：平底过滤机的过滤面积为平底过滤面面积；锥底过滤机的过滤面积为圆筒过滤面面积与圆锥过滤面面积之和。
3.3型号表示方法
3.3.1搅拌罐式过滤机型号按GB/T7780的规定，具体表示方法如下：改型代号：A、B、C、
碳钢C
罐体材料
耐蚀钢N
罐体内径，单位为mm
过滤面积（见表1），单位为m2
金属滤网W
过滤介质
工业滤布B
带干燥G
无干燥
平底P
锥底Z
搅拌罐式过滤机J
3.3.2标记示例如下：
a）平底、带干燥功能、过滤介质采用金属滤网、过滤面积为2m2、罐体内径1600mm、罐体材料为耐蚀钢的搅拌罐式过滤机：
JPGW2/1600-N搅拌罐式过滤机
b）锥底、无干燥功能、过滤介质采用工业滤布、过滤面积为5m2、罐体内径1600mm、罐体材料为碳钢的搅拌罐式过滤机：
JZB5/1600-C搅拌罐式过滤机
4技术要求www.bzxz.net
一般要求
过滤机应符合本标准的要求，并按照规定程序批准的图样和技术文件制造。地点
JB/T11091—2011
4.2性能要求
4.2.1过滤机的实际工作循环时间、动作次数、生产能力、滤饼含液量、滤液含固量等应符合设计要求。
4.2.2过滤机空运转时噪声（声压级）应不大于75dB（A）。4.3材料要求
4.3.1过滤机的材料应符合相关标准的规定，并有材料的质量证明书。如无质量证明书时，制造企业须按有关标准进行检验，合格后方可使用。4.3.2铸件的铸造和验收应符合GB/T1348、GB/T2100、GB/T9439、GB/T11352的规定。4.3.3锻件的锻造和验收应符合JB/T4726、JB/T4727、JB/T4728的规定。4.3.4零件材料代用时，以质量相当或较优的材料，并须经设计部门同意方可代用。4.4制造要求
4.4.1过滤机罐体的设计、制造与检验符合GB150的规定，对属于压力容器类别范围内的罐体还应符合TSGR0004和JB/T4730的规定，4.4.2罐体上的压力表、安全阀应符合TSGR0004的规定。4.4.3滤网（布）组装后，表面应平整，滤网（布）与滤板连接处密封不得穿滤。4.4.4搅拌卸料装置动作应平稳、准确、可靠，搅拌轴与罐体连接处密封不得渗漏。4.4.5平底过滤机搅拌轴的下终点位置误差为土1mm，并且结构上应设置机械限位装置，4.4.6搅拌桨叶的最大径向摆动量应不大于5mm。4.4.7过滤机罐体应在设计图样或GB150规定的试验压力下进行水压试验，应符合下列要求a）无渗漏；
b）无可见的变形；
c）试验过程中无异常的响声。
4.5外观质量要求
4.5.1零部件表面应无明显的锤痕、划伤痕。4.5.2罐体的焊接接头表面的形状及外观要求应符合GB150的规定。4.5.3过滤机的外露未加工表面（不锈钢零件表面除外）应涂漆，漆膜应均匀、平整、光滑和牢固，涂层质量应符合JB/T4711的规定。4.6安全要求
4.6.1动力线路与保护电路对罐体和各接地点的绝缘电阻应大于2MQ。4.6.2电气控制箱、接线盒、电机的金属外壳应可靠接地4.6.3电气设备的保护、控制电路和控制功能应符合GB5226.1的要求。5试验方法
5.1绝缘电阻测量
用500V绝缘电阻表分别测量控制电路和动力电路对罐体、各接地点的绝缘电阻，仪表精度不低于1级。
5.2噪声测试
过滤机的噪声测试方法应符合GB/T10894的规定。5.3水压试验
水压试验方法按照TSGR0004中的规定进行。5.4生产能力、滤饼含液量、滤液含固量的测定生产能力、滤饼含液量、滤液含固量的测定按照GB/T10901规定的方法进行。5.5空运转试验
JB/T11091—2011
驱动装置、搅拌卸料装置应连续空运转不少于1h，出料阀空运转动作次数应不少于10次。5.6负荷试验
5.6.1试验用的物料由制造单位与用户协商确定。5.6.2负荷试验在额定工况下进行。5.6.3负荷试验中测定以下数据：a）过滤机的工作周期；
b）滤饼含液量、滤液含固量；
c）过滤机的生产能力。
6检验规则
6.1检验分类
过滤机产品检验分出厂检验和型式检验（负荷试验）。6.2出厂检验
6.2.1过滤机应逐台进行出厂检验，须经制造单位质量检验部门检验合格，附产品合格证后方可出厂。6.2.2出厂检验应按4.3～4.6的规定进行检验，6.3型式检验
6.3.1在下列情况之一时，应进行型式检验：a）新产品或老产品转厂生产的试制定型鉴定；b）正式生产后，如结构、材料、工艺有较大改变可能影响产品性能时；c）产品长期停产后，恢复生产时；d）出厂检验结果与上次型式检验有较大差异时；e）国家质量监督机构提出进行型式检验的要求时。6.3.2型式检验项目除包括出厂检验内容外，还应包括4.2的内容。7标志、包装、运输和存
7.1标志
7.1.1每台过滤机应在明显部位设有固定耐久性产品标牌，其尺寸和型式应符合GB/T13306的规定。标牌应标明下列内容：
a）过滤机的型号、名称。
b）主要技术参数：
过滤面积，单位为m2；
罐体直径，单位为mm；
设计压力，单位为MPa;
设备总重，单位为kg。
c）出厂编号。
d）制造日期。
e）制造厂名称。
7.1.2属于压力容器类别范围内的罐体，应按TSGR0004的要求，标牌上的项目至少还应当包括以下内容：
a）制造企业制造许可证书编号；b）物料名称；
c）设计温度，单位为℃；
d）设计压力，单位为MPa；
JB/T 11091—2011
e）耐压试验压力，单位为MPa；f）压力容器类别；
g）容积，单位为m2；
h）监检标记；
i）主体材料。
7.2包装、运输
7.2.1过滤机的包装、运输和存应符合GB/T191、GB/T6388的规定。2过滤机出厂时应随机附带下列文件：7.2.2
a）装箱单；
b）产品合格证；
c）产品质量证明文件；
d）产品使用说明书；
e）竣工图样；
f）其他有关的技术资料。
7.3购存
过滤机应贮存在相对湿度不大于85%，温度不高于40℃，没有腐蚀介质的有遮蔽的场所。6
