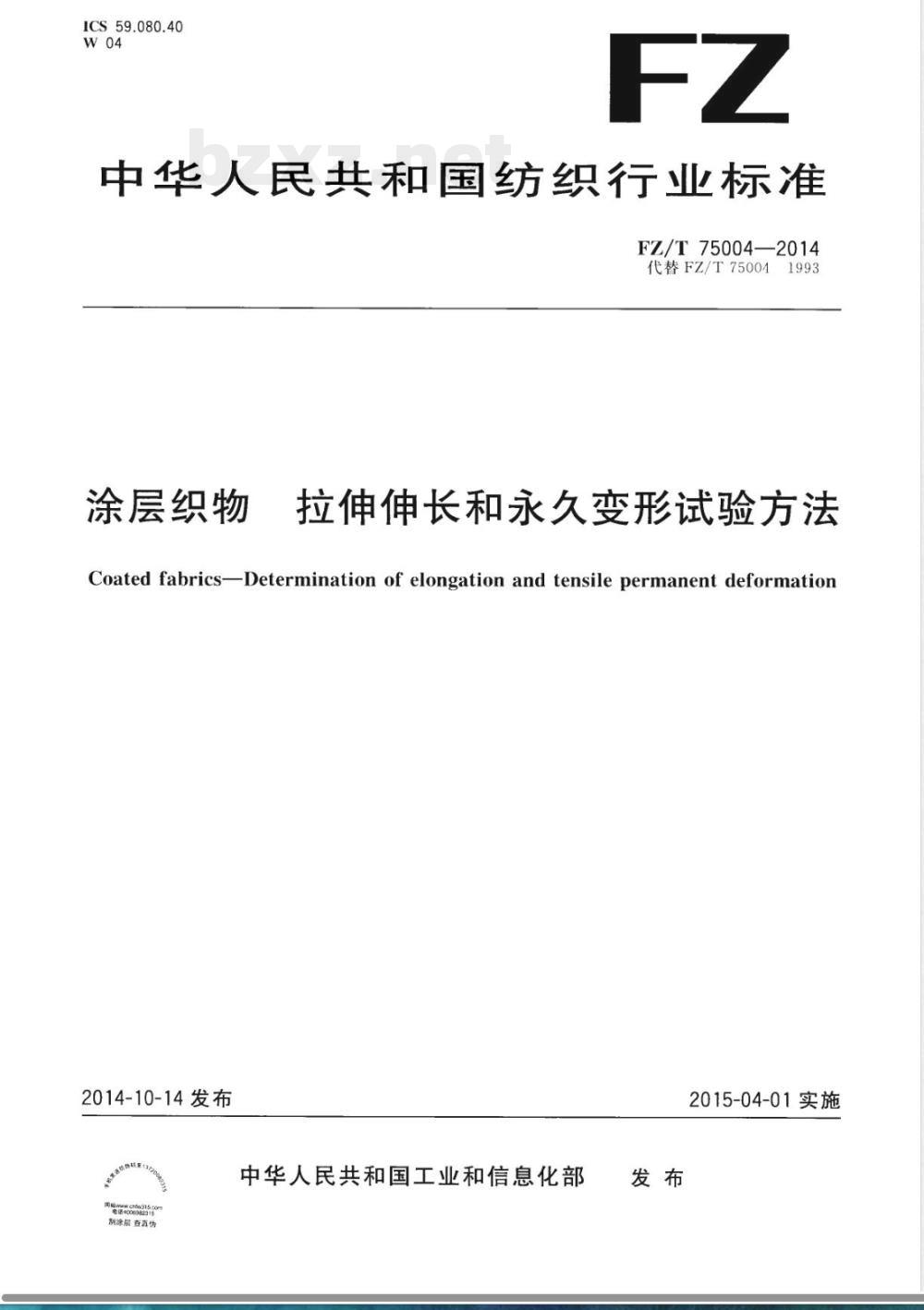

ICS59.080.40
中华人民共和国纺织行业标准
FZ/T75004—2014
代替FZ/T750041993
涂层织物
拉伸伸长和永久变形试验方法
Coated fabrics-Determination of elongation and tensile permanent deformation2014-10-14发布
网电话4ccmw315gom
副涂辰查真份
中华人民共和国工业和信息化部2015-04-01实施

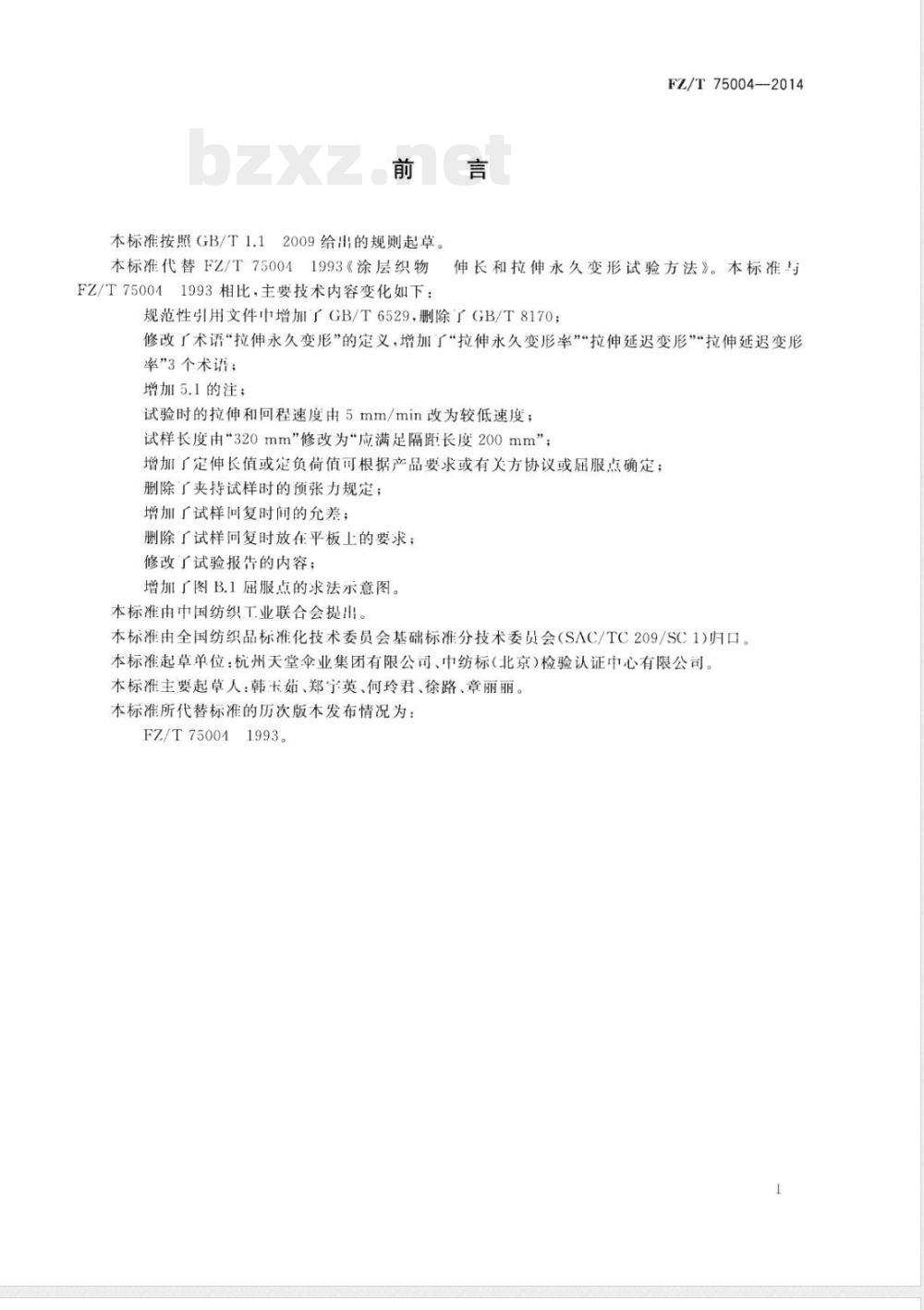

本标准按照GB/T1.12009给出的规则起草。本标准代替FZ/T750041993《涂层织物FZ/T750041993相比，主要技术内容变化如下：FZ/T75004-2014
伸长和拉伸永久变形试验方法》。本标准与规范性引用文件中增加了GB/T6529，删除了GB/T8170；修改了术语“拉伸永久变形”的定义，增加了“拉伸永久变形率”“拉伸延迟变形”“拉伸延迟变形率”3个术语；
增加5.1的注；
试验时的拉伸和回程速度由5mm/min改为较低速度；试样长度由\320mm”修改为“应满足隔距长度200mm”；增加了定伸长值或定负荷值可根据产品要求或有关方协议或届服点确定；删除了夹持试样时的预张力规定；增加了试样问复时间的允差；
删除了试样回复时放在平板上的要求；修改了试验报告的内容；
增加了图B.1屈服点的求法示意图。本标准由中国纺织工业联合会提出。本标准由全国纺织品标准化技术委员会基础标准分技术委员会（SAC/TC209/SC1)归口。本标准起草单位：杭州天堂伞业集团有限公司、中纺标（北京）检验认证中心有限公司。本标准主要起草人：韩卡茹、郑宁英、何玲君、徐路、章丽丽。本标准所代替标准的历次版本发布情况为：FZ/T750041993。

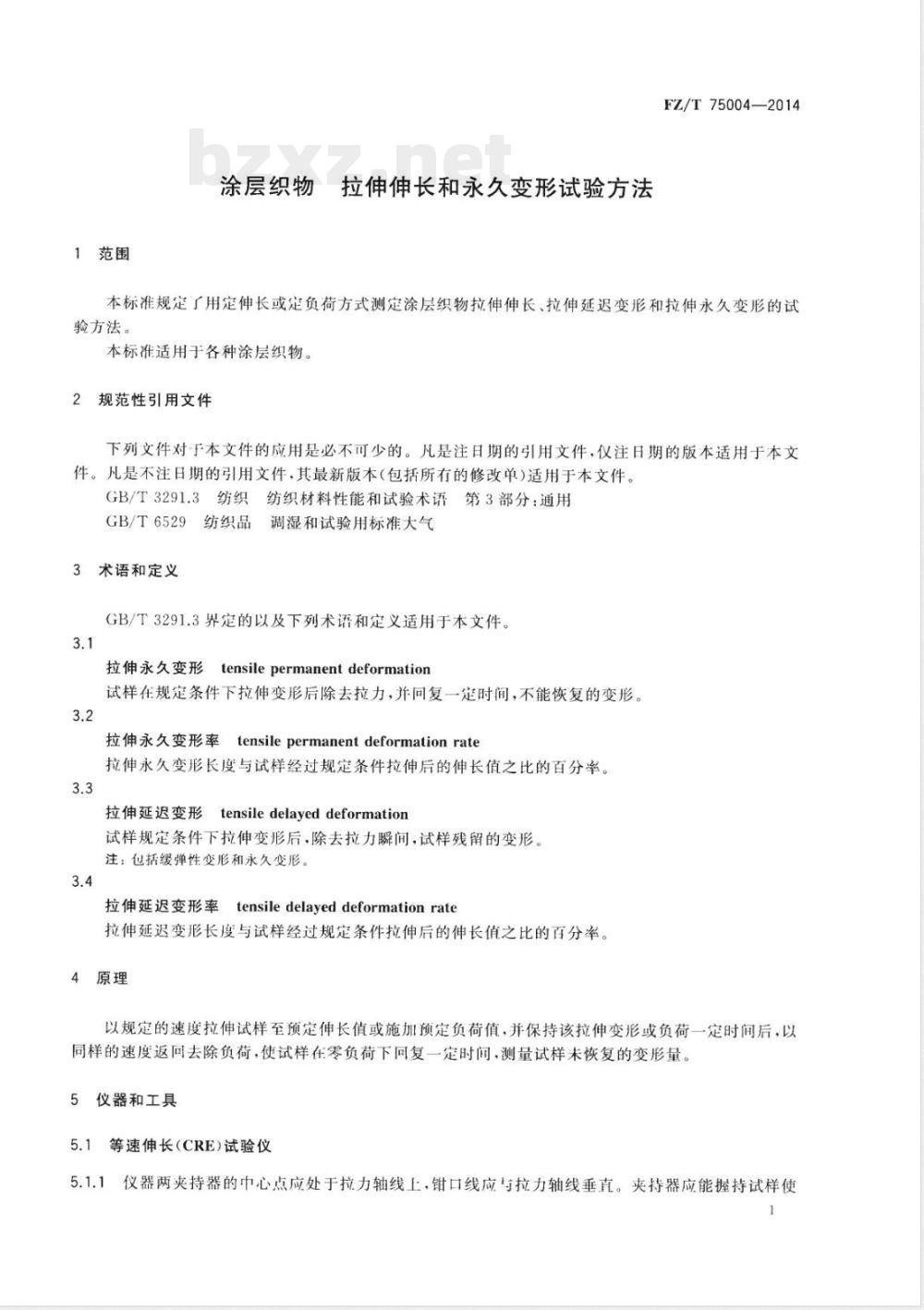

1范围
拉伸伸长和永久变形试验方法
涂层织物
FZ/T75004—2014
本标准规定了用定伸长或定负荷方式测定涂层织物拉伸伸长、拉伸延迟变形和拉伸永久变形的试验方法。
本标准适用于各种涂层织物。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仪注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。GB/T3291.3纺织纺织材料性能和试验术语第3部分：通用GB/T6529纺织品调湿和试验用标准大气3术语和定义
GB/T3291.3界定的以及下列术语和定义适用于本文件。3.1
拉伸永久变形tensilepermanentdeformation试样在规定条件下拉伸变形后除去拉力，并回复一定时间，不能恢复的变形。3.2
拉伸永久变形率tensilepermanentdeformationrate拉伸永久变形长度与试样经过规定条件拉伸后的伸长值之比的百分率。3.3
tensiledelayeddeformation
拉伸延退变形
试样规定条件下拉伸变形后，除去拉力瞬间，试样残留的变形注：包括缓弹性变形和永久变形。3.4
拉伸延迟变形率
tensiledelayeddeformationrate拉伸延迟变形长度与试样经过规定条件拉伸后的伸长值之比的百分率。4原理
以规定的速度拉伸试样至预定伸长值或施加预定负荷值，并保持该拉伸变形或负荷一定时间后，以同样的速度返向去除负荷，使试样在零负荷下回复一定时间.测量试样未恢复的变形量。5仪器和工具
5.1等速伸长（CRE)试验仪

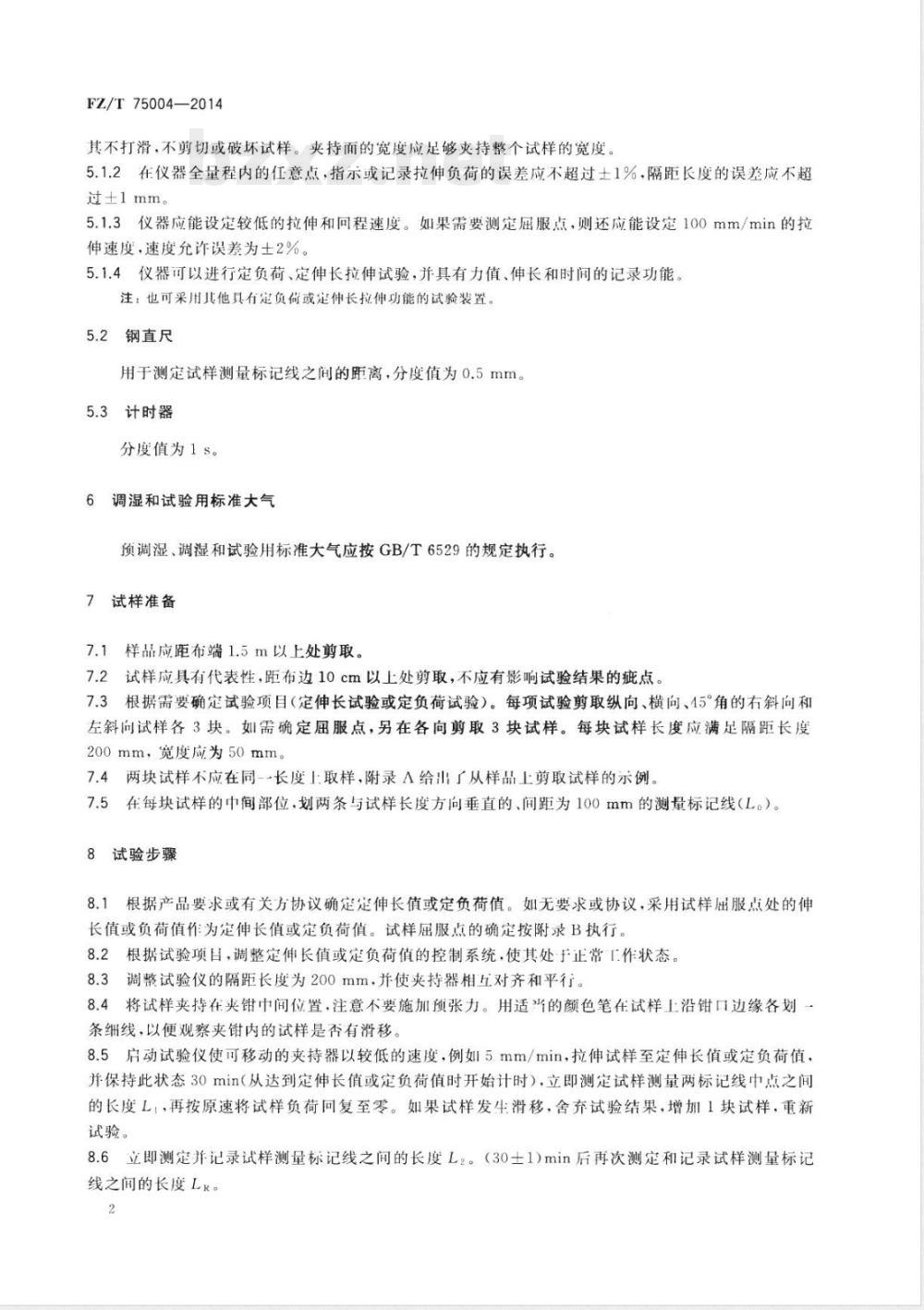

5.1.1仪器两夹持器的中心点应处于拉力轴线上，钳口线应与拉力轴线垂直。夹持器应能握持试样使FZ/T75004—2014
其不打滑，不剪切或破坏试样。夹持面的宽度应足够持整个试样的宽度。5.1.2在仪器全量程内的任意点，指示或记录拉伸负荷的误差应不超过士1%，隔距长度的误差应不超过±1mm。
5.1.3仪器应能设定较低的拉伸和回程速度。如果需要测定屈服点，则还应能设定100mm/min的拉伸速度，速度允许误差为土2%。5.1.4仪器可以进行定负荷、定伸长拉伸试验，并具有力值、伸长和时间的记录功能。注：也可采用其他具有定负何或定仲长拉伸功能的试验装置。5.2钢直尺
用于测定试样测量标记线之间的距离，分度值为0.5mm。5.3计时器
分度值为1s。
6调湿和试验用标准大气
预调湿、调湿和试验用标准大气应按GB/T6529的规定执行。7试样准备
7.1样品应距布端1.5m以上处剪取。7.2试样应具有代表性，距布边10cm以上处剪取，不应有影响试验结果的疵点。7.3根据需要确定试验项目（定伸长试验或定负荷试验）。每项试验剪取纵向、横向、45°角的右斜向和左斜向试样各3块。如需确定屈服点，另在各向剪取3块试样。每块试样长度应满足隔距长度200mm，宽度应为50mm。
7.4两块试样不应在同--长度上取样，附录A给山了从样品上剪取试样的示例。7.5在每块试样的中间部位，划两条与试样长度方向垂直的、间距为100mm的测量标记线（L。）。8试验步骤
8.1根据产品要求或有关方协议确定定伸长值或定负荷值。如无要求或协议，采用试样屈服点处的伸长值或负荷值作为定伸长值或定负荷值。试样屈服点的确定按附录B执行。8.2根据试验项目，调整定伸长值或定负荷值的控制系统，使其处于正常「作状态。8.3调整试验仪的隔距长度为200mm，并使夹持器相互对齐和平行。8.4将试样夹持在夹钳中间位置，注意不要施加预张力。用适当的颜额色笔在试样上沿钳口边缘各划条细线，以便观察夹钳内的试样是否有滑移。8.5启动试验仪使可移动的夹持器以较低的速度，例如5mm/min，拉伸试样至定伸长值或定负荷值，并保持此状态30min（从达到定伸长值或定负荷值时开始计时），立即测定试样测量两标记线中点之间的长度L，再按原速将试样负荷回复至零。如果试样发生滑移，舍充试验结果，增加1块试样，重新试验。
8.6立即测定并记录试样测量标记线之间的长度L2。（30士1)min后再次测定和记录试样测量标记线之间的长度LR。bzxZ.net

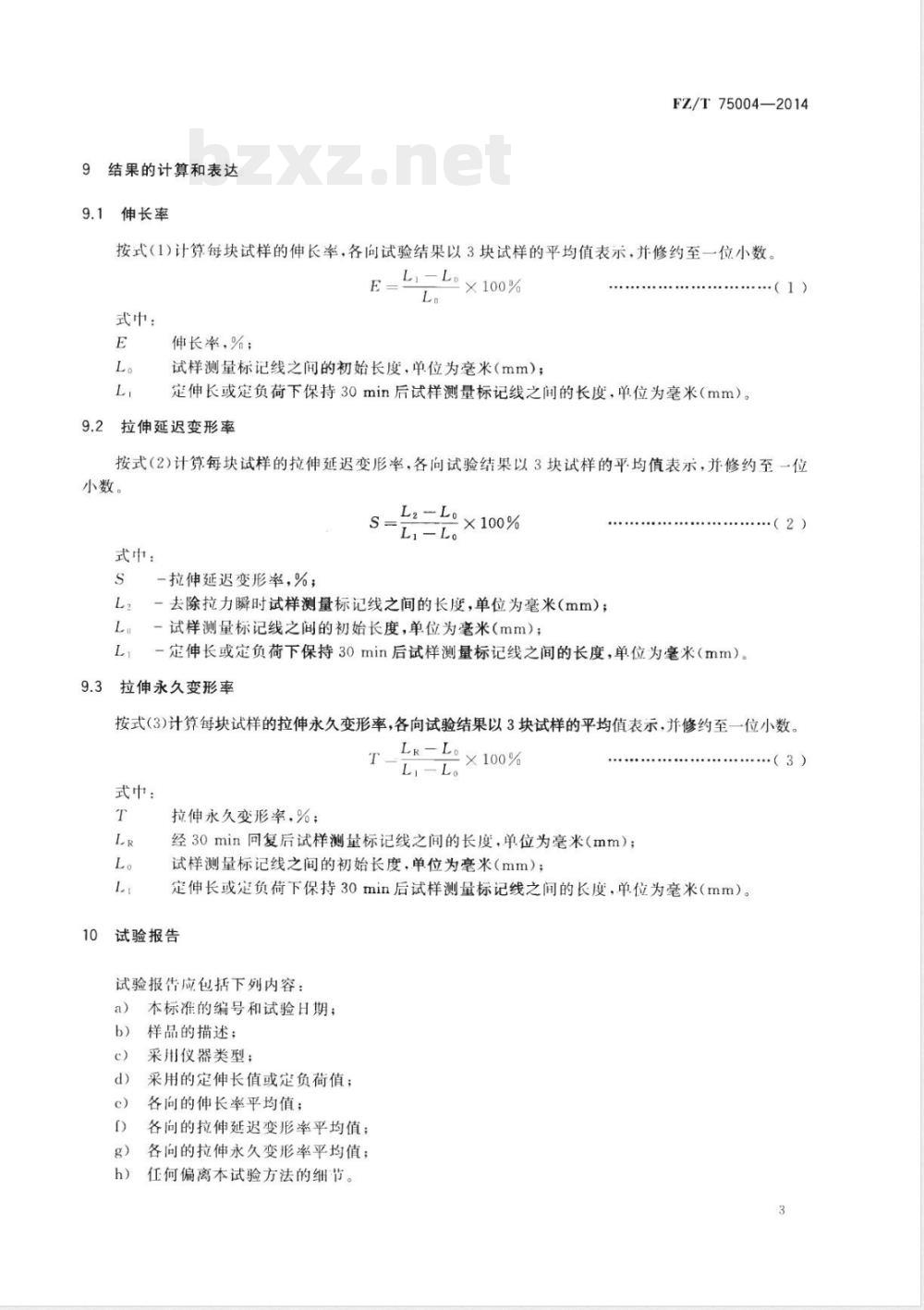

结果的计算和表达
伸长率
FZ/T75004—2014
按式(1)计算每块试样的伸长率，各向试验结果以3块试样的平均值表示，并修约至一位小数。L,-Lp
×100%
式中：
伸长率，%；
试样测量标记线之间的初始长度，单位为毫米（mm）；定伸长或定负荷下保持30min后试样测量标记线之间的长度，单位为毫米（mm）。9.2拉伸延迟变形率
按式（2)计算每块试样的拉伸延迟变形率，各向试验结果以3块试样的平均值表示，并修约至一位小数。
式中：
一拉伸延迟变形率，%；
L2L。
L-L。
一去除拉力瞬时试样测量标记线之间的长度，单位为毫米（mm）；L
-试样测量标记线之间的初始长度，单位为毫米(mm）；L
一定伸长或定负荷下保持30min后试样测量标记线之间的长度，单位为毫米（mm）。9.3拉伸永久变形率
（2）
按式（3)计算每块试样的拉伸永久变形率，各向试验结果以3块试样的平均值表示，并修约至一位小数。T
式中：
拉伸永久变形率，%；
LR- L。
×100%
经30min回复后试样测量标记线之间的长度，单位为毫米（mm）；试样测量标记线之间的初始长度，单位为毫米（mm）；定伸长或定负荷下保持30min后试样测量标记线之间的长度，单位为毫米（mm）。10
试验报告
试验报告应包括下列内容：
本标准的编号和试验日期；
样品的描述；
采用仪器类型；
采用的定伸长值或定负荷值；
各向的伸长率平均值；
各向的拉伸延迟变形率平均值；各向的拉伸永久变形率平均值；任何偏离本试验方法的细节。
FZ/T75004—2014
说明：
纵向；
横向；
石斜向；
左斜向；
定伸长试样；
定负荷试样；
求届服点试样。
1/10辐宽
附录A
（资料性附录）
从样品上剪取试样示例
图A.1从样品上剪取试样示例
usso1%
拉伸试验
附录B
（规范性附录）
试样屈服点的确定
FZ/T75004—2014
调整试验仪的隔距为200mm，设定夹持器的拉伸速度为100mm/min。将试样夹持在夹钳中间位置，注意不要施加预张力。启动试验仪，拉伸试样至断裂，记录试样的负荷-伸长曲线。B.2
屈服点的确定
从负荷-伸长（F-△L）曲线上作原点与断裂点的连线，再作该连线的平行线与曲线相切于点Y，Y点即届服点（见图B.1）。当屈服点不明显时，可采用较低的拉伸速度。/-
屈服点处的伸长值或负荷值
伸长V./mm
屈服点的求法示意图
求出每块试样屈服点处的伸长值（△L)或负荷值（F），以3块试样的平均值作为试样屈服点处的定伸长值或定负荷值。
