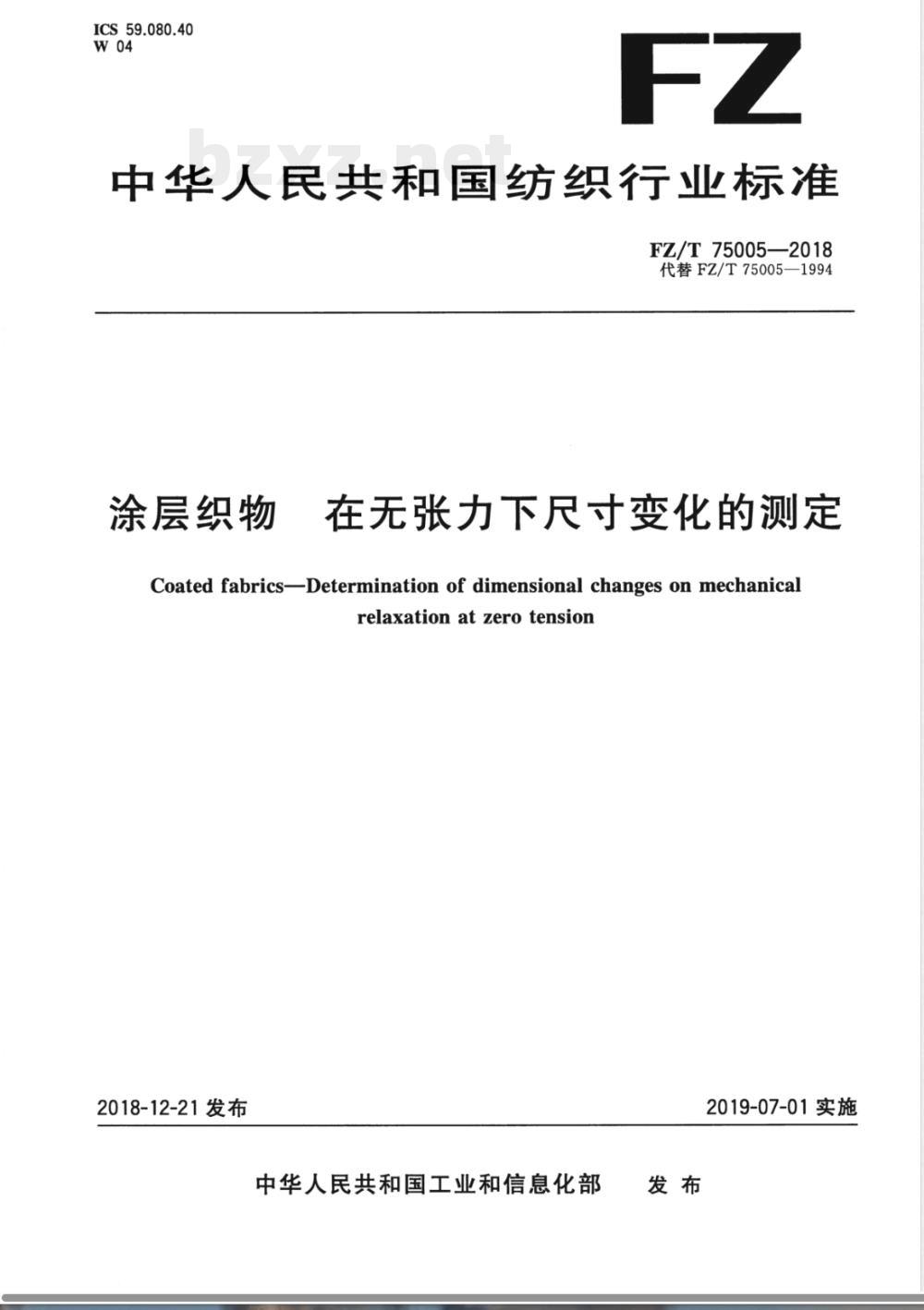

【其他行业标准】 涂层织物 在无张力下尺寸变化的测定

ICS 59.080.40
中华人民共和国纺织行业标准
FZ/T75005—2018
代替FZ/T75005—1994
涂层织物下载标准就来标准下载网
在无张力下尺寸变化的测定
Coated fabrics-Determination of dimensional changes on mechanicalrelaxationatzerotension
2018-12-21发布
中华人民共和国工业和信息化部发布
2019-07-01实施

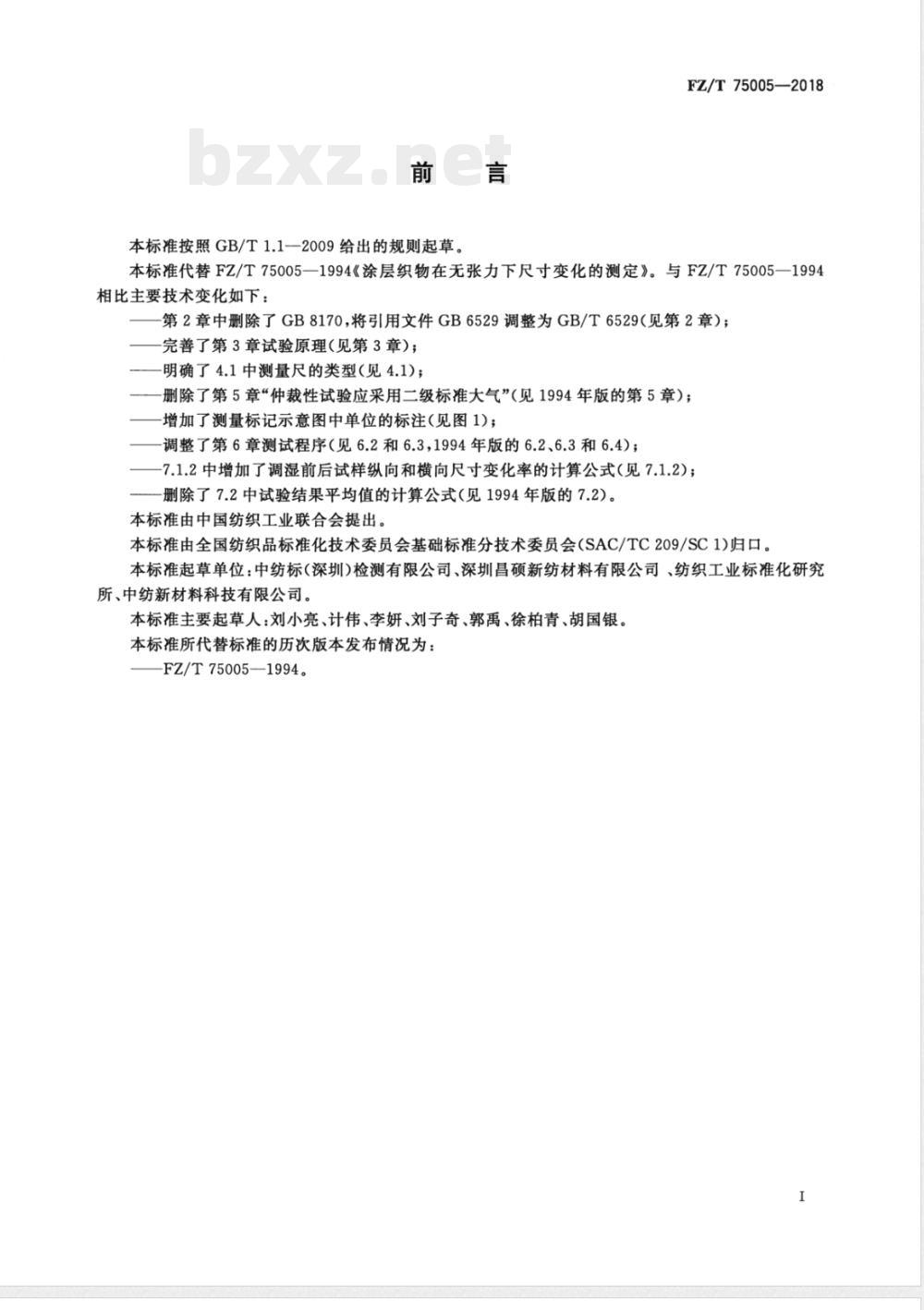

本标准按照GB/T1.1一2009给出的规则起草。FZ/T75005—2018
本标准代替FZ/T75005一1994《涂层织物在无张力下尺寸变化的测定》。与FZ/T75005一1994相比主要技术变化如下：
第2章中删除了GB8170，将引用文件GB6529调整为GB/T6529（见第2章）；完善了第3章试验原理（见第3章）；明确了4.1中测量尺的类型（见4.1）；删除了第5章“仲裁性试验应采用二级标准大气”（见1994年版的第5章）；增加了测量标记示意图中单位的标注（见图1）；调整了第6章测试程序（见6.2和6.3，1994年版的6.2、6.3和6.4)；-7.1.2中增加了调湿前后试样纵向和横向尺寸变化率的计算公式（见7.1.2)；删除了7.2中试验结果平均值的计算公式（见1994年版的7.2）。本标准由中国纺织工业联合会提出。本标准由全国纺织品标准化技术委员会基础标准分技术委员会（SAC/TC209/SC1)归口。本标准起草单位：中纺标（深圳)检测有限公司、深圳昌硕新纺材料有限公司、纺织工业标准化研究所、中纺新材料科技有限公司。本标准主要起草人：刘小亮、计伟、李妍、刘子奇、郭禹、徐柏青、胡国银。本标准所代替标准的历次版本发布情况为：FZ/T75005—1994。

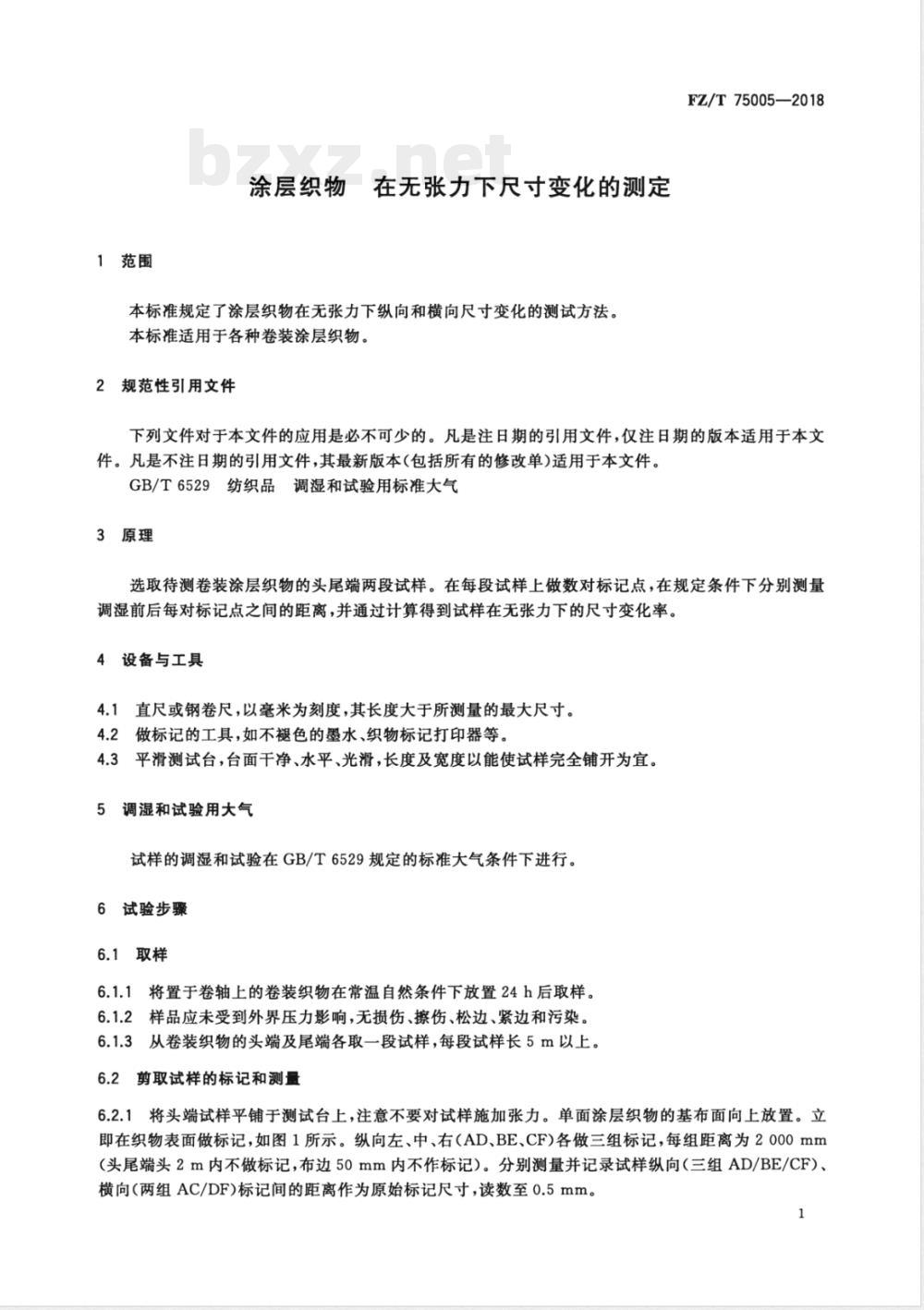

1范围
涂层织物在无张力下尺寸变化的测定本标准规定了涂层织物在无张力下纵向和横向尺寸变化的测试方法。本标准适用于各种卷装涂层织物。2规范性引用文件
FZ/T75005—2018
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T6529纺织品调湿和试验用标准大气3原理
选取待测卷装涂层织物的头尾端两段试样。在每段试样上做数对标记点，在规定条件下分别测量调湿前后每对标记点之间的距离，并通过计算得到试样在无张力下的尺寸变化率。4设备与工具
4.1直尺或钢卷尺，以毫米为刻度，其长度大于所测量的最大尺寸。4.2做标记的工具，如不褪色的墨水、织物标记打印器等。4.3平滑测试台，台面干净、水平、光滑，长度及宽度以能使试样完全铺开为宜。5调湿和试验用大气
试样的调湿和试验在GB/T6529规定的标准大气条件下进行。6试验步骤
6.1取样
将置于卷轴上的卷装织物在常温自然条件下放置24h后取样。6.1.2样品应未受到外界压力影响，无损伤、擦伤、松边、紧边和污染。6.1.3从卷装织物的头端及尾端各取一段试样，每段试样长5m以上。6.21
剪取试样的标记和测量
6.2.1将头端试样平铺于测试台上，注意不要对试样施加张力。单面涂层织物的基布面向上放置。立即在织物表面做标记，如图1所示。纵向左、中、右（AD、BE、CF)各做三组标记，每组距离为2000mm（头尾端头2m内不做标记，布边50mm内不作标记）。分别测量并记录试样纵向（三组AD/BE/CF）、横向（两组AC/DF)标记间的距离作为原始标记尺寸，读数至0.5mm。1
FZ/T75005—2018

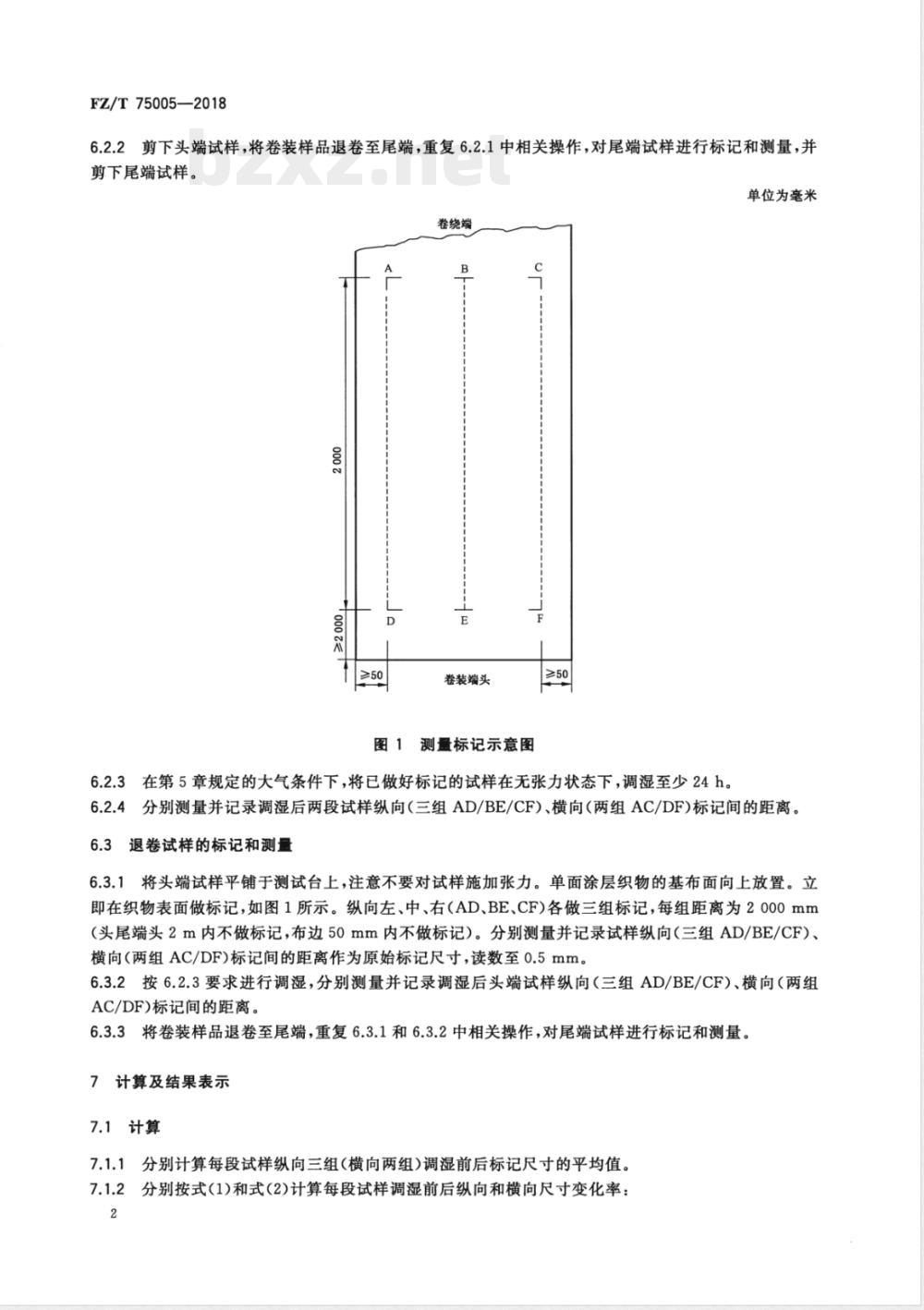

2剪下头端试样，将卷装样品退卷至尾端，重复6.2.1中相关操作，对尾端试样进行标记和测量，并剪下尾端试样。
单位为毫米
卷绕端
卷装端头
图1测量标记示意图
6.2.3在第5章规定的大气条件下，将已做好标记的试样在无张力状态下，调湿至少24h。6.2.4分别测量并记录调湿后两段试样纵向（三组AD/BE/CF）、横向（两组AC/DF)标记间的距离。6.3退卷试样的标记和测量
6.3.1将头端试样平铺于测试台上，注意不要对试样施加张力。单面涂层织物的基布面向上放置。立即在织物表面做标记，如图1所示。纵向左、中、右（AD、BE、CF)各做三组标记，每组距离为2000mm（头尾端头2m内不做标记，布边50mm内不做标记）。分别测量并记录试样纵向（三组AD/BE/CF）、横向（两组AC/DF)标记间的距离作为原始标记尺寸，读数至0.5mm。6.3.2按6.2.3要求进行调湿，分别测量并记录调湿后头端试样纵向（三组AD/BE/CF）、横向（两组AC/DF)标记间的距离。
6.3.3将卷装样品退卷至尾端，重复6.3.1和6.3.2中相关操作，对尾端试样进行标记和测量。7计算及结果表示

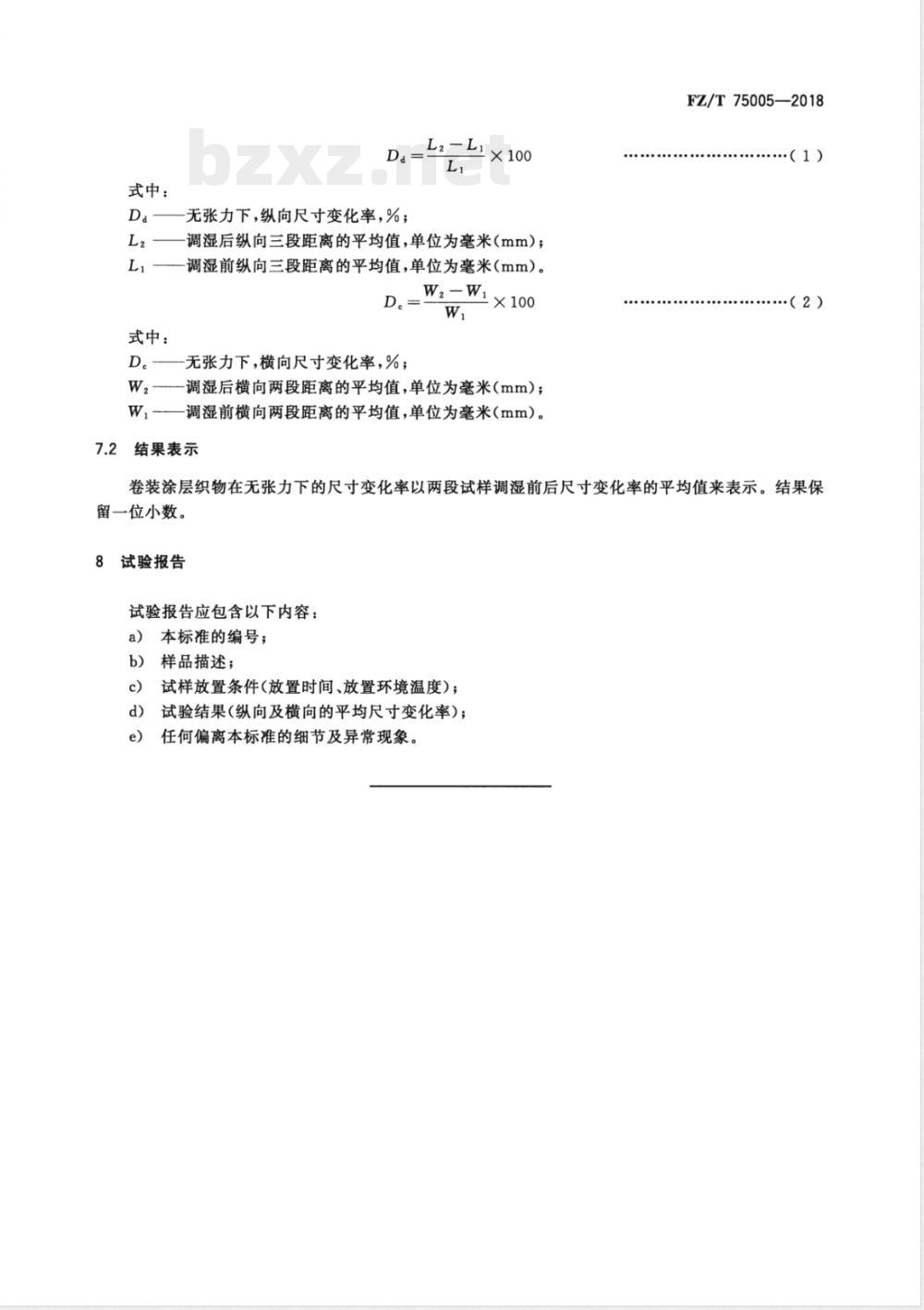

7.1计算
7.1.1分别计算每段试样纵向三组（横向两组)调湿前后标记尺寸的平均值。7.1.2分别按式(1)和式(2)计算每段试样调湿前后纵向和横向尺寸变化率：2
式中：
一无张力下，纵向尺寸变化率，%；L2-L1
1×100
调湿后纵向三段距离的平均值，单位为毫米（mm）；L2
式中：
调湿前纵向三段距离的平均值，单位为毫米（mm）。Wz-W
无张力下，横向尺寸变化率，%；W，—调湿后横向两段距离的平均值，单位为毫米（mm）；Wi
-调湿前横向两段距离的平均值，单位为毫米（mm）。7.2结果表示
FZ/T75005—2018
·（1）
...........
.......(2)
卷装涂层织物在无张力下的尺寸变化率以两段试样调湿前后尺寸变化率的平均值来表示。结果保留一位小数。
试验报告
试验报告应包含以下内容：
a）本标准的编号；
b）样品描述；
试样放置条件(放置时间、放置环境温度)；c)
试验结果(纵向及横向的平均尺寸变化率)；d)
任何偏离本标准的细节及异常现象。
