【其他行业标准】 清棉机

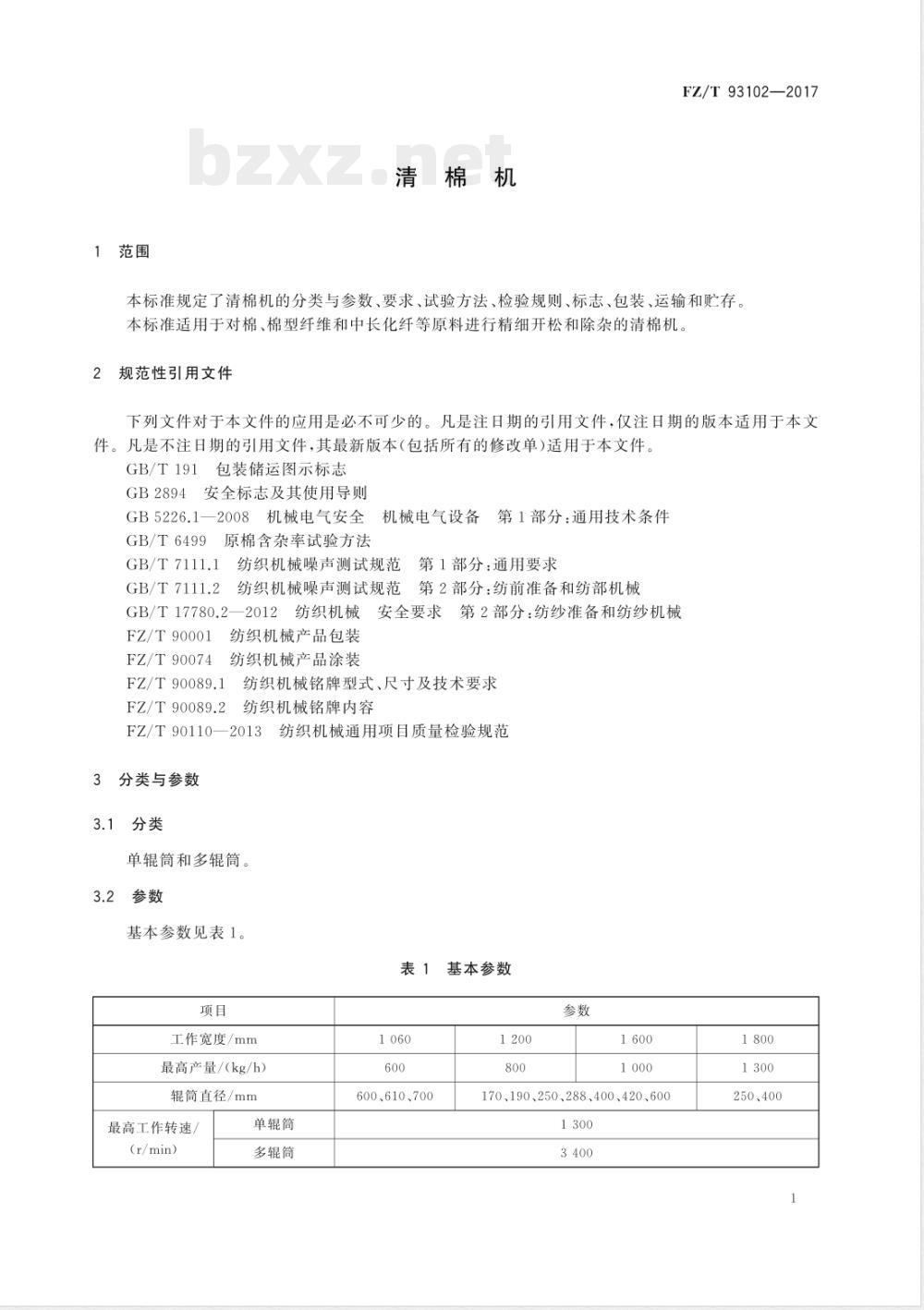

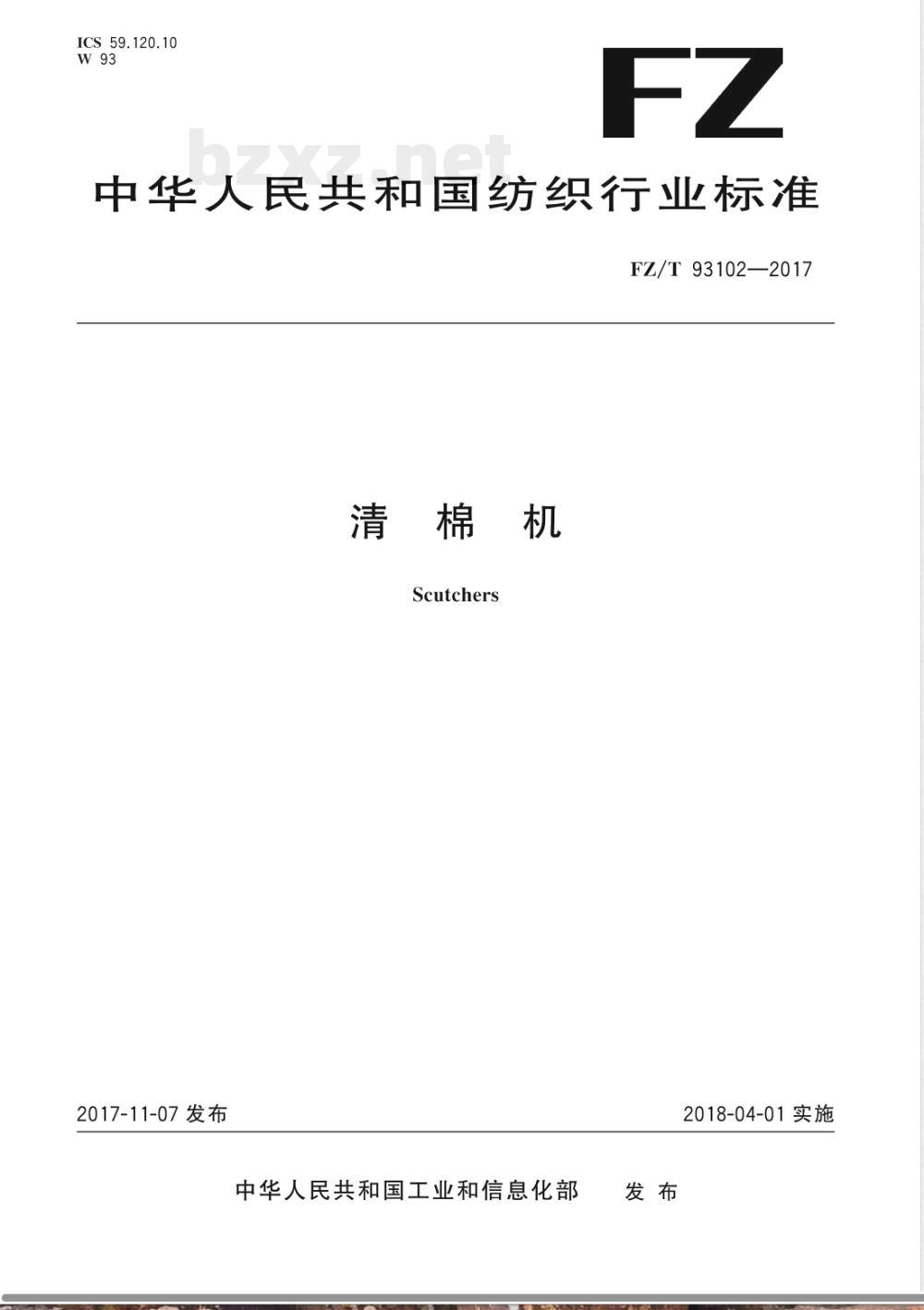

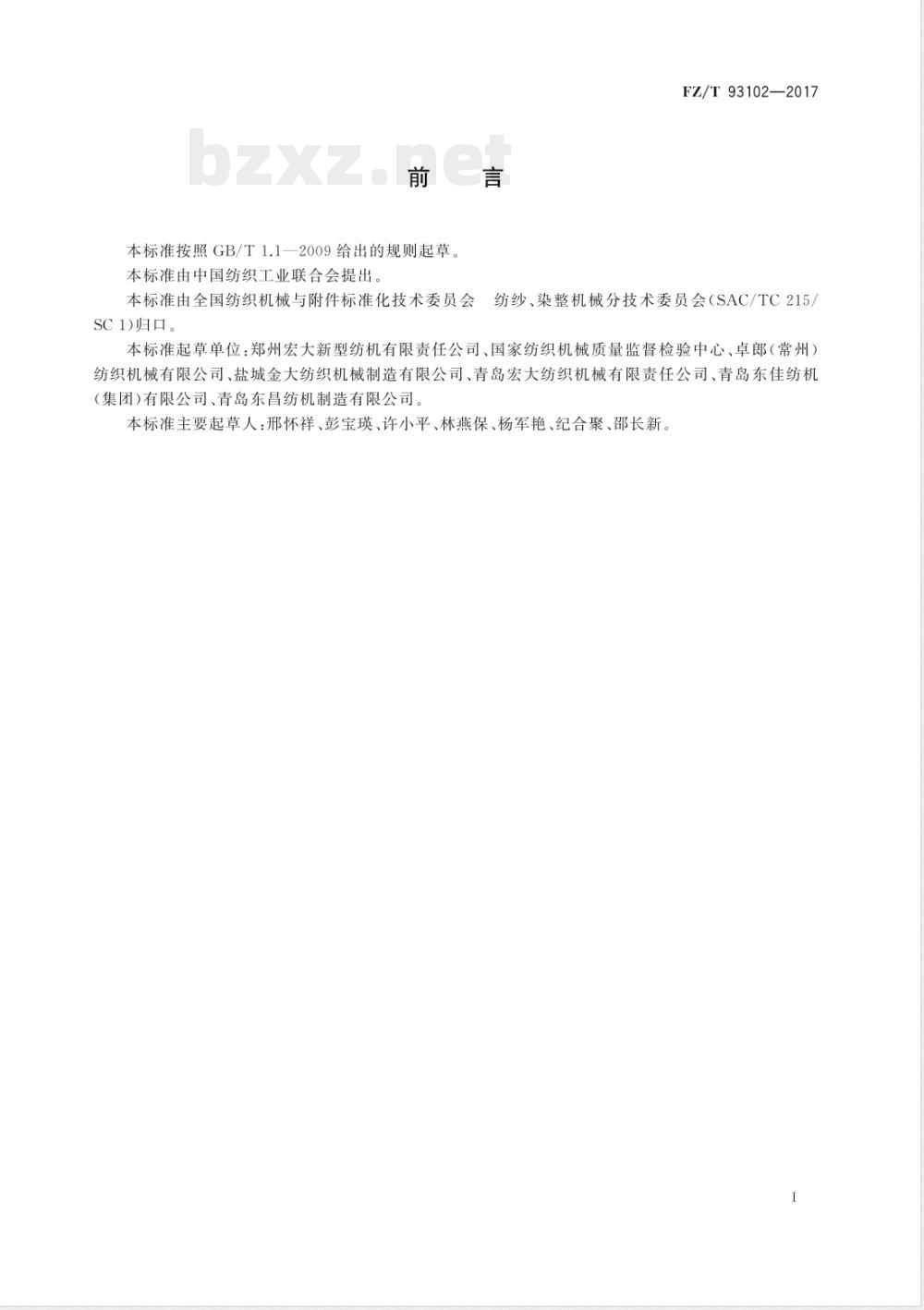

ICS 59.120.10 W93 FZ 中华人民共和国纺织行业标准 FZ/T 93102—2017 清棉机（Scutchers） 2017-11-07发布 中华人民共和国工业和信息化部发布 2018-04-01实施 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。 本标准由中国纺织工业联合会提出并归口。 起草单位：郑州宏大新型纺机有限责任公司等。 主要起草人：邢怀祥、彭宝瑛等。 1 范围 本标准规定了清棉机的分类与参数、要求、试验方法、检验规则及标志、包装、运输和贮存。 本标准适用于对棉、棉型纤维和中长化纤等原料进行精细开松和除杂的清棉机。 2 规范性引用文件 GB/T 191 包装储运图示标志 GB 2894 安全标志及其使用导则 GB 5226.1—2008 机械电气安全 机械电气设备 第1部分：通用技术条件 GB/T 6499 原棉含杂率试验方法 GB/T 7111.1 纺织机械噪声测试规范 第1部分：通用要求 GB/T 7111.2 纺织机械噪声测试规范 第2部分：纺前准备和纺部机械 GB/T 17780.2—2012 纺织机械安全要求 第2部分：纺纱准备和纺纱机械 FZ/T 90001 纺织机械产品包装 FZ/T 90074 纺织机械产品涂装 FZ/T 90089.1 纺织机械铭牌型式、尺寸及技术要求 FZ/T 90089.2 纺织机械铭牌内容 FZ/T 90110—2013 纺织机械通用项目质量检验规范 3 分类与参数 3.1 分类 清棉机分为单辊筒和多辊筒两类。 3.2 参数 表1 基本参数包括： 工作宽度：1060 mm、1200 mm、1600 mm、1800 mm等不同规格； 最高产量：600～3400 kg/h； 辊筒直径：600、610、700 mm； 最高工作转速：170～1300 r/min等多档配置。 4 要求 4.1 外观质量：产品涂装应符合 FZ/T 90074 规定。 4.2 功耗：空车运转时各电机功率消耗不大于额定功率的75%。 4.3 安全环保：整机噪声发射声压级不大于84.0 dB(A)；安全保护装置及警示标识应符合 GB/T 17780.2—2012 要求。 4.4 除杂效率：单辊筒清棉机≥20%，多辊筒清棉机≥30%。 4.5 传动系统：机器运转平稳，无异常振动和冲击声；各轴承振幅≤0.2 mm；轴承温升≤20℃。 4.6 辊筒：梳针、针布及刀片均不得有缺损、倒针或变形，并不得勾挂纤维。 4.7 给棉罗拉：沟槽罗拉表面应光滑，锯齿罗拉针布不得有倒针及缺损。 4.8 电气与自动控制：电气连接、布线、绝缘、耐压及保护联结电路均应符合 GB 5226.1—2008 相关规定，电气控制应准确可靠。 5 试验方法 5.1 产品涂装按 FZ/T 90110—2013 测试。 5.2 功率消耗采用功率表测定。 5.3 噪声按 GB/T 7111.1 和 GB/T 7111.2 规定测试。
