【其他行业标准】 纺织机械 起绒针刺机用毛刷

ICS 59.120.99

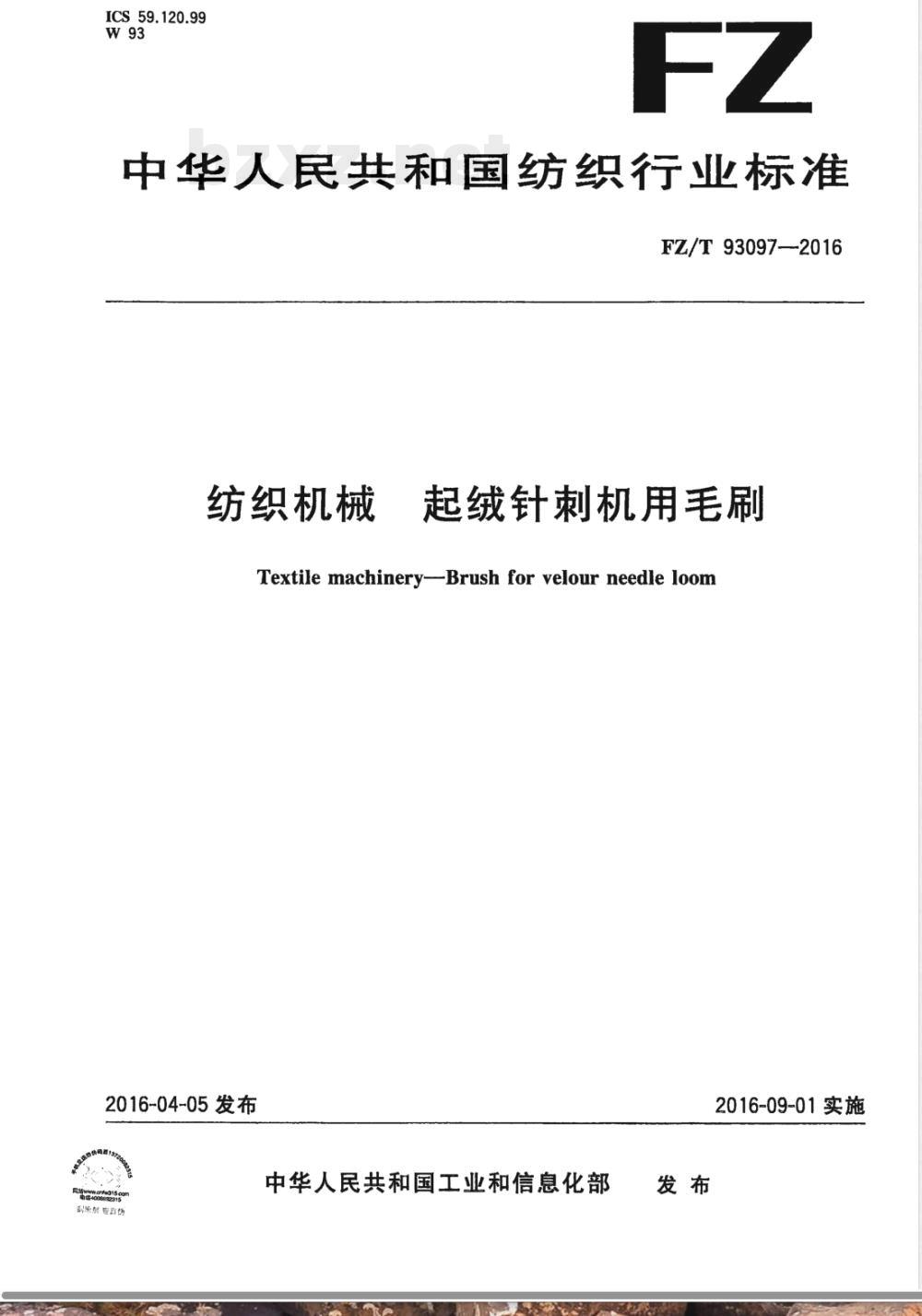

中华人民共和国纺织行业标准
FZ/T93097-2016
纺织机械
起绒针刺机用毛刷
Textile machinery--Brush for velour needle loom2016-04-05发布
多涤配费百
中华人民共和国工业和信息化部发布
2016-09-01实施

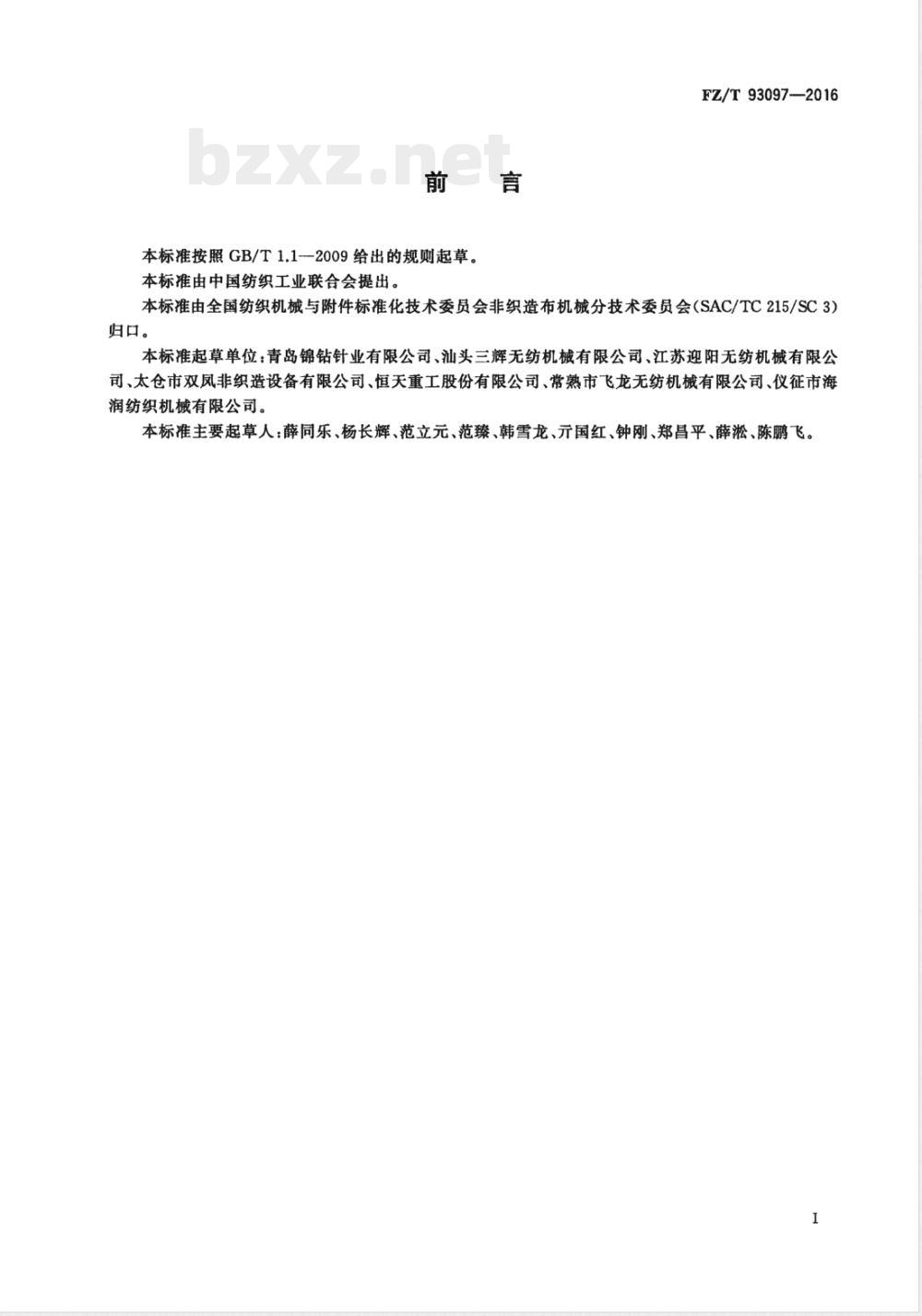

本标准按照GB/T1.1-2009给出的规则起草。本标准由中国纺织工业联合会提出。FZ/T93097—2016
本标准由全国纺织机械与附件标准化技术委员会非织造布机械分技术委员会（SAC/TC215/SC3）归口。
本标准起草单位：青岛锦钻针业有限公司、汕头三辉无纺机械有限公司、江苏迎阳无纺机械有限公司、太仓市双凤非织造设备有限公司、恒天重工股份有限公司、常熟市飞龙无纺机械有限公司、仪征市海润纺织机械有限公司。
本标准主要起草人：薛同乐、杨长辉、范立元、范臻、韩雪龙、元国红、钟刚、郑昌平、薛淞、陈鹏飞。I
1范围
纺织机械
起绒针刺机用毛刷
本标准规定了起绒针刺机用毛刷的分类与尺寸、标记。FZ/T 93097-2016
本标准适用于由底板和毛束组成、用于起绒针刺非织造布生产的起绒针刺用毛刷（以下简称毛刷）。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。GB/T1804一2000一般公差未注公差的线性和角度尺寸的公差3分类与尺寸
3.1分类
按底板安装结构的不同，毛刷分类A型和B型两种型式。A型见图1，B型见图2。3.2尺寸
3.2.1A型毛刷的规格和尺寸应符合图1和表1的规定。单位为毫米
注：A型毛刷毛束个数n=144。
毛束排布示意图

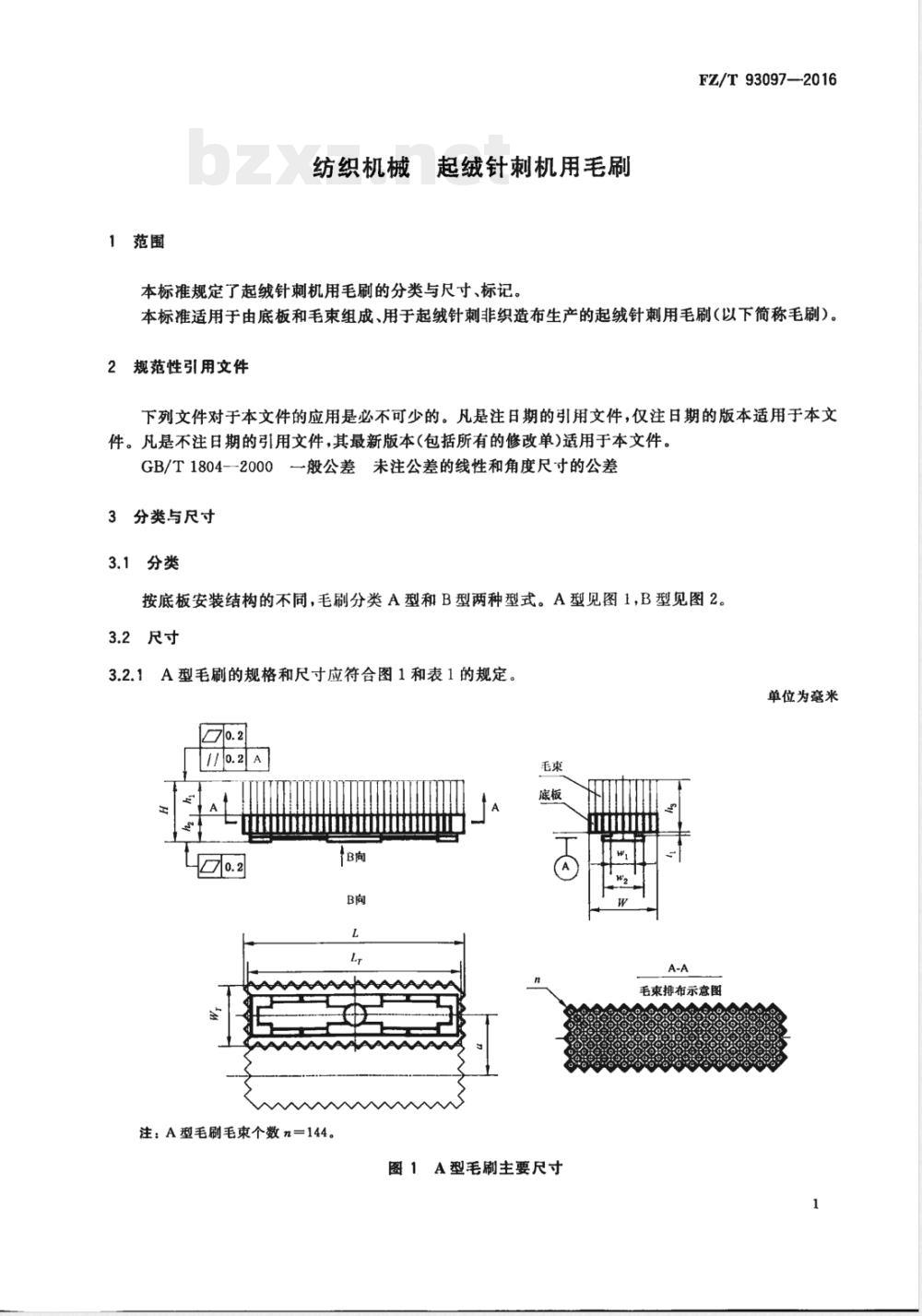

图1A型毛刷主要尺寸
FZ/T93097—2016
表1A型毛刷主要尺寸
相邻毛刷的安装距离的理论值
毛束外露高度
底板高度
底板安装槽顶面与毛束平面间的距离底板安装槽槽深
底板安装槽内筋宽度
底板安装槽卡口宽度
毛刷外形最大高度
毛刷外形最大长度
毛刷公称长度
毛刷外形最大宽度
毛刷公称宽度
注：表中a、Lr、W的尺寸值由英制尺寸换算得来。3.2.2
B型毛刷的规格和尺寸应符合图2和表2的规定。o.2
注：B型毛刷毛束个数n=150。
图2B型毛刷主要尺寸
131.8±0.1
毛束排布示意图
单位为毫米wwW.bzxz.Net
单位为毫米
表2B型毛刷主要尺寸
相邻毛刷的安装距离的理论值
毛束外露高度
底板高度
底板安装槽顶面与毛束平面间的距离底板安装槽槽深
底板安装槽开口尺寸
底板安装槽宽度
毛刷外形最大高度
毛剧外形最大长度
毛刷剧公称长度
毛刷外形最大宽度
毛刷公称宽度
毛刷未注尺寸公差应符合GB/T1804一2000中C级公差的规定。标记
毛刷的标记应按照以下内容、顺序组成：a)
名称；
本标准号，即FZ/T93097—2016；毛刷的类型；
毛刷规格尺寸；
企业特殊标记。
示例：
规格尺寸为36mm、企业特殊标记为JZ-25-201”的A型毛刷标记为：毛刷FZ/T93097—2016A36(JZ-25-201)。38
FZ/T93097-—2016
单位为毫米
FZ/T93097-2016
打印日期：2016年7月8HF002
中华人民共和国纺织
行业标准
纺织机械起绒针刺机用毛刷
FZ/T93097—2016
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号（100029)北京市西城区三里河北街16号（100045)网址www.spc.net.cn
发行中心：(010)51780238
总编室：(010)68533533
读者服务部：(010)68523946
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16
字数7千字
印张0.5
反2016年7月第一次印刷
2016年7月第一版
书号：155066·2-30080定价
告由本社发行中心调换
如有印装差错
版权专有侵权必究
举报电话：(010)68510107
