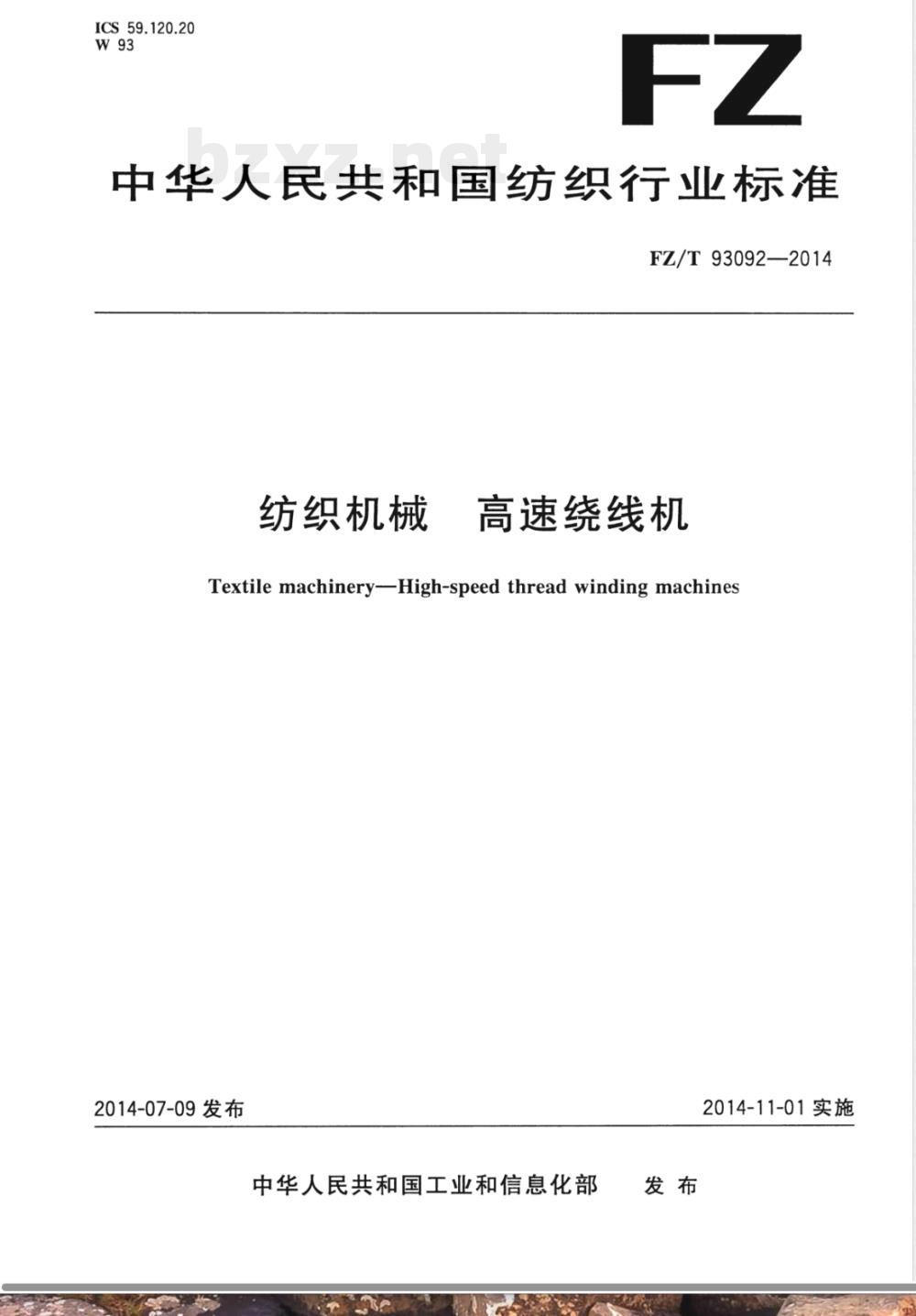

ICS59.120.20
中华人民共和国纺织行业标准
FZ/T93092—2014
纺织机械
高速绕线机
Textile machinery--High-speed thread winding machines2014-07-09发布
中华人民共和国工业和信息化部2014-11-01实施

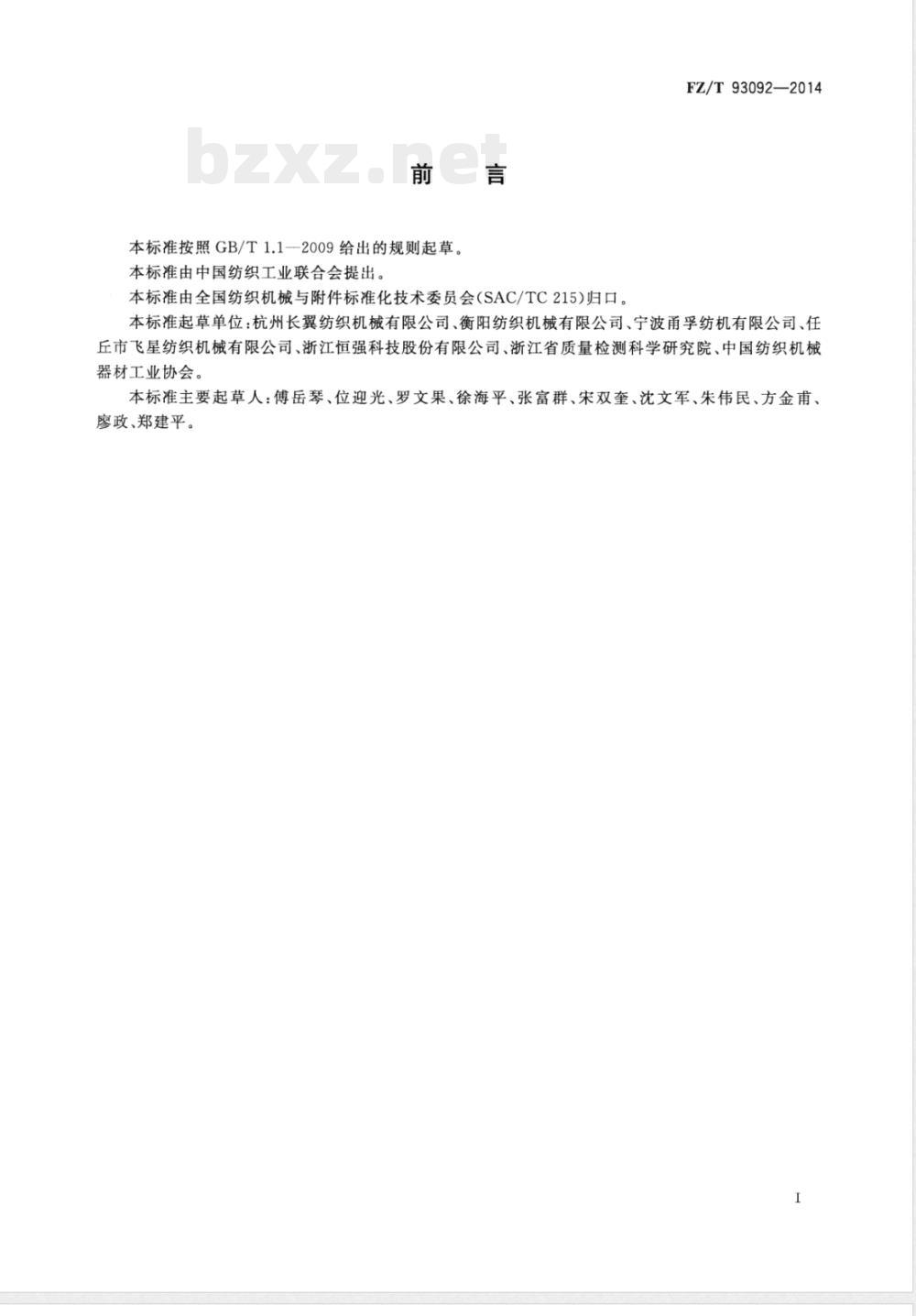

本标准按照GB/T1.1一2009给出的规则起草。本标准由中国纺织工业联合会提出。本标准由全国纺织机械与附件标准化技术委员会（SAC/TC215)归口。FZ/T93092—2014
本标准起草单位：杭州长翼纺织机械有限公司、衡阳纺织机械有限公司、宁波甬孚纺机有限公司、任丘市飞星纺织机械有限公司、浙江恒强科技股份有限公司、浙江省质量检测科学研究院、中国纺织机械器材工业协会。
本标准主要起草人：傅岳琴、位迎光、罗文果、徐海平、张富群、宋双奎、沈文军、朱伟民、方金甫廖政、郑建平。

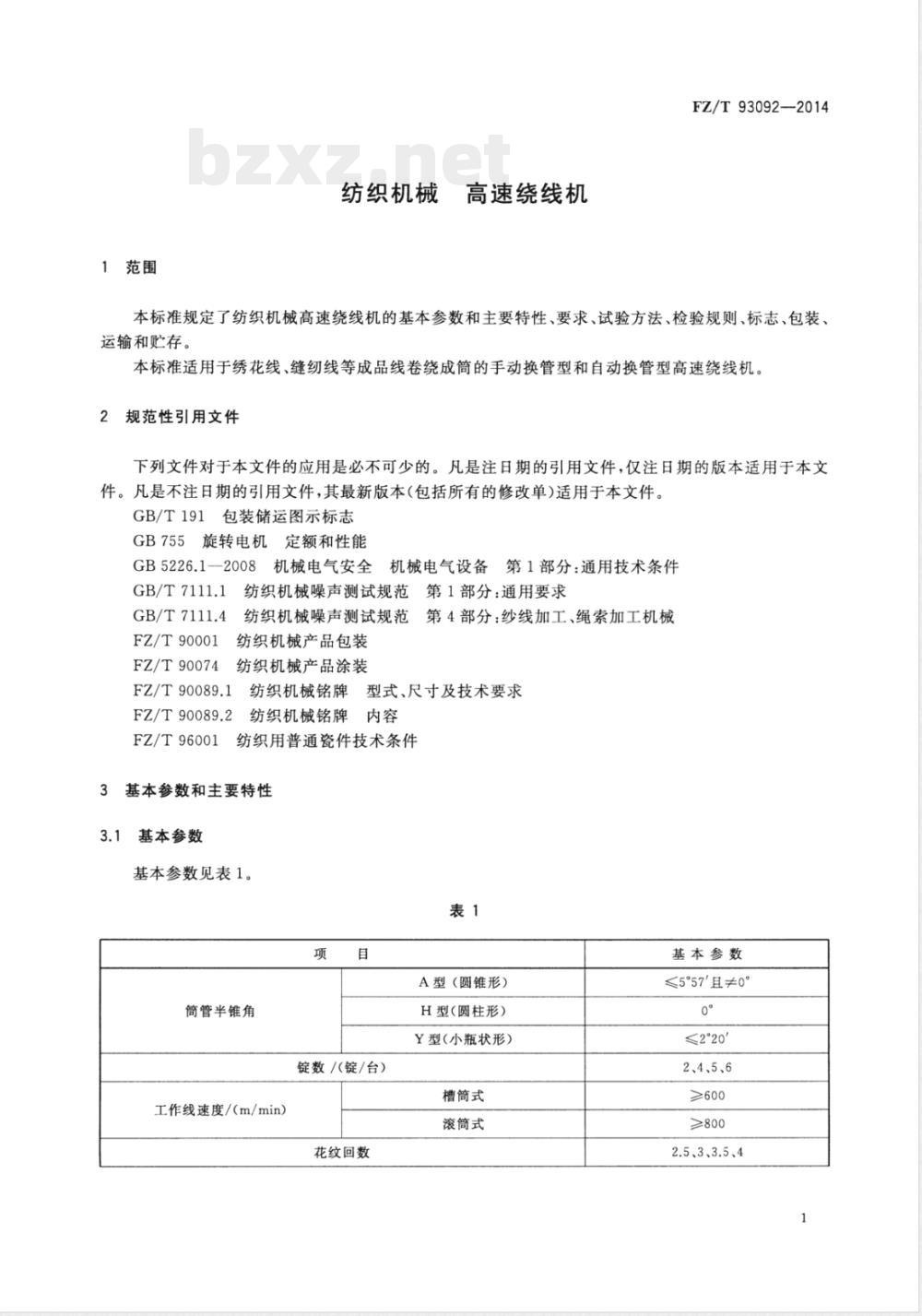

纺织机械
高速绕线机
FZ/T93092—2014
本标准规定了纺织机械高速绕线机的基本参数和主要特性、要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于绣花线、缝纫线等成品线卷绕成筒的手动换管型和自动换管型高速绕线机。2
规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。GB/T191包装储运图示标志
GB755旋转电机定额和性能
GB5226.1-2008机械电气安全
机械电气设备第1部分：通用技术条件GB/T7111.1
纺织机械噪声测试规范第1部分：通用要求GB/T7111.4
纺织机械噪声测试规范
第4部分：纱线加工、绳索加工机械纺织机械产品包装
FZ/T90001
纺织机械产品涂装
FZ/T90074
纺织机械铭牌
FZ/T90089.1
型式、尺寸及技术要求
FZ/T90089.2
FZ/T96001
纺织机械铭牌
纺织用普通瓷件技术条件
3基本参数和主要特性
3.1基本参数
基本参数见表1。
筒管半锥角
锭数/（锭/台）
工作线速度/（m/min）
花纹回数
A型（圆锥形）
H型（圆柱形）
Y型(小瓶状形）
槽筒式
凌筒式
基本参数
≤5°57且≠0°
≤2°20
2、4、5、6
2.5、3、3.5、4
FZ/T93092—2014
单锭装机功率/kW
成形往复线动程/mm
主要特性
主要特性见表2。
排列型式
卷绕型式
传动方式
张力装置
断线自停
计量自停
丝线上油机构
自动剪线、落线机构
自动装管机构

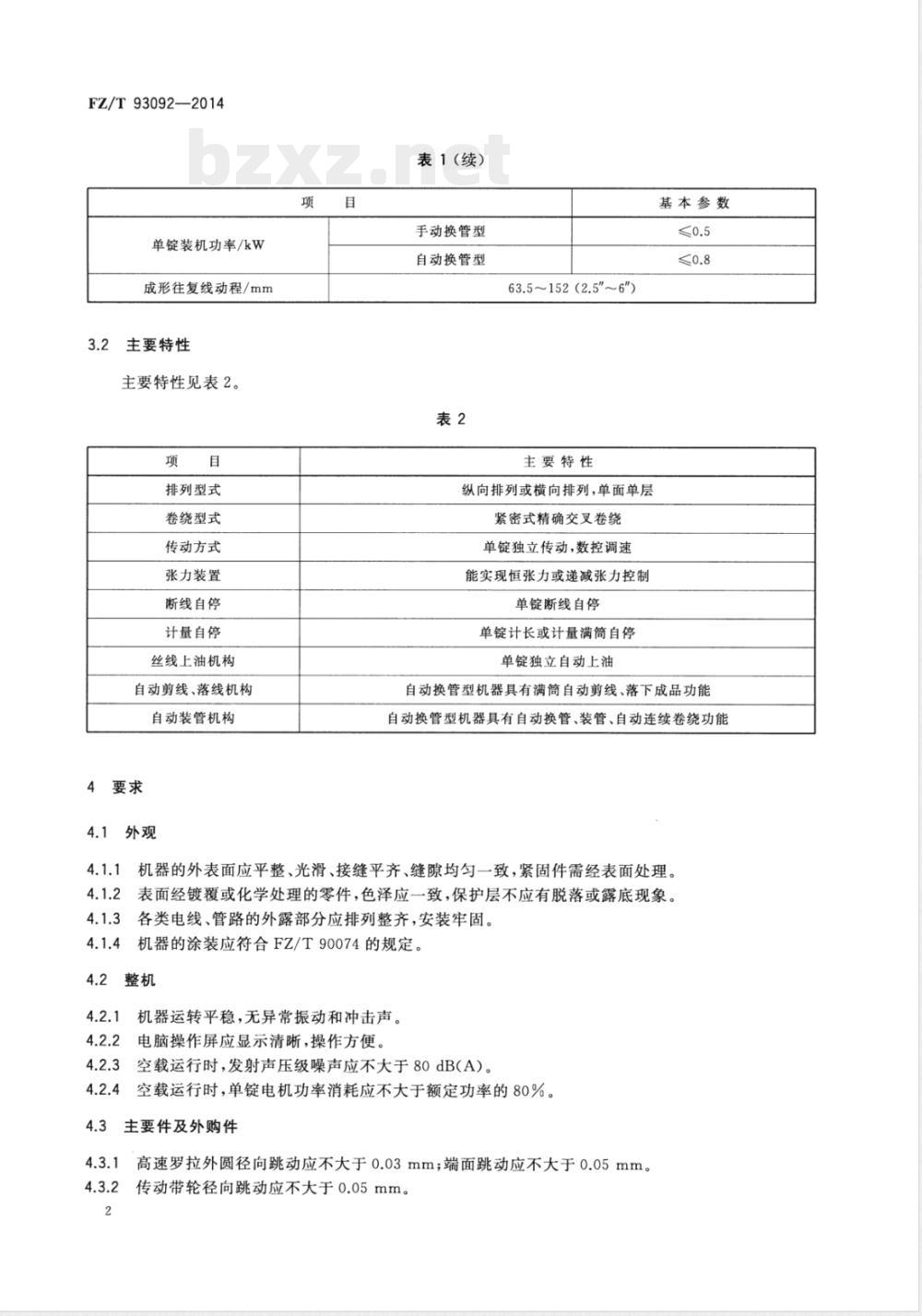

表1（续）
手动换管型
自动换管型
63.5~152(2.5\~6\)
主要特性
纵向排列或横向排列，单面单层紧密式精确交叉卷绕
单锭独立传动，数控调速
能实现恒张力或递减张力控制
单锭断线自停
单锭计长或计量满筒自停
单锭独立自动上油
基本参数wwW.bzxz.Net
自动换管型机器具有满筒自动剪线、落下成品功能自动换管型机器具有自动换管、装管、自动连续卷绕功能机器的外表面应平整、光滑、接缝平齐、缝隙均匀一致，紧固件需经表面处理。表面经镀覆或化学处理的零件，色泽应一致，保护层不应有脱落或露底现象。各类电线、管路的外露部分应排列整齐，安装牢固。4.1.4
机器的涂装应符合FZ/T90074的规定。4.2
机器运转平稳，无异常振动和冲击声。电脑操作屏应显示清晰，操作方便。空载运行时，发射声压级噪声应不大于80dB(A）。空载运行时，单锭电机功率消耗应不大于额定功率的80%。主要件及外购件

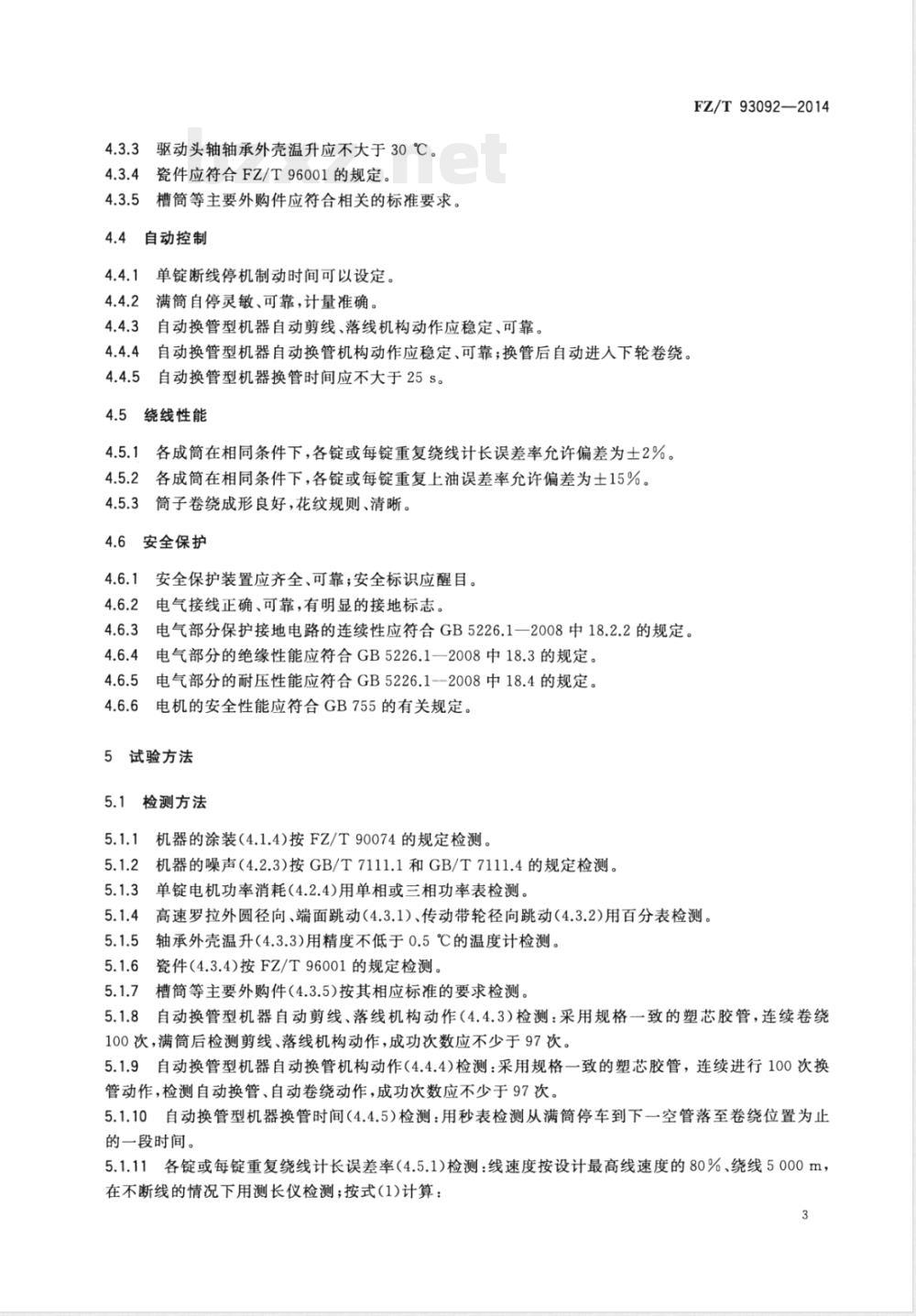

高速罗拉外圆径向跳动应不大于0.03mm；端面跳动应不大于0.05mm。传动带轮径向跳动应不大于0.05mm。4.3.3驱动头轴轴承外壳温升应不大于30℃。4.3.4瓷件应符合FZ/T96001的规定。4.3.5
5槽筒等主要外购件应符合相关的标准要求。4.4
自动控制
单锭断线停机制动时间可以设定。4.4.2
满筒自停灵敏、可靠，计量准确。4.4.3
自动换管型机器自动剪线、落线机构动作应稳定、可靠。4.4.4
自动换管型机器自动换管机构动作应稳定、可靠；换管后自动进人下轮卷绕。4.4.5自动换管型机器换管时间应不大于25s。4.5
绕线性能
各成筒在相同条件下，各锭或每锭重复绕线计长误差率允许偏差为士2%。4.5.1
各成筒在相同条件下，各锭或每锭重复上油误差率允许偏差为士15%。3筒子卷绕成形良好，花纹规则、清晰。4.5.3
4.6安全保护
4.6.1安全保护装置应齐全、可靠；安全标识应醒目。4.6.2电气接线正确、可靠，有明显的接地标志。4.6.3电气部分保护接地电路的连续性应符合GB5226.1一2008中18.2.2的规定。4.6.4电气部分的绝缘性能应符合GB5226.1一2008中18.3的规定。4.6.5电气部分的耐压性能应符合GB5226.1--2008中18.4的规定。4.6.6电机的安全性能应符合GB755的有关规定。5试验方法
检测方法
5.1.1机器的涂装（4.1.4)按FZ/T90074的规定检测。2机器的噪声（4.2.3)按GB/T7111.1和GB/T7111.4的规定检测。5.1.2
单锭电机功率消耗（4.2.4)用单相或三相功率表检测。FZ/T93092—2014
高速罗拉外圆径向、端面跳动（4.3.1）、传动带轮径向跳动（4.3.2)用百分表检测。5.1.4
轴承外壳温升（4.3.3）用精度不低于0.5℃的温度计检测。瓷件（4.3.4)按FZ/T96001的规定检测。5.1.6
5.1.7槽筒等主要外购件（4.3.5)按其相应标准的要求检测。5.1.8自动换管型机器自动剪线、落线机构动作（4.4.3）检测：采用规格一致的塑芯胶管，连续卷绕100次，满筒后检测剪线、落线机构动作，成功次数应不少于97次。5.1.9自动换管型机器自动换管机构动作（4.4.4)检测：采用规格一致的塑芯胶管，连续进行100次换管动作，检测自动换管、自动卷绕动作，成功次数应不少于97次。5.1.10自动换管型机器换管时间（4.4.5）检测：用秒表检测从满筒停车到下一空管落至卷绕位置为止的一段时间。
5.1.11各锭或每锭重复绕线计长误差率（4.5.1)检测：线速度按设计最高线速度的80%、绕线5000m，在不断线的情况下用测长仪检测；按式(1)计算：3
FZ/T93092—2014
式中：
L-5000
×100%
J—各锭或每锭重复绕线计长误差率；L实际卷绕长度，单位为米（m）。·（1）
5.1.12各锭或每锭重复上油误差率（4.5.2)检测：线速度按设计最高线速度的80%，原料为120den×2涤纶长丝线；测试过程保持相同的温度、湿度环境，且测试过程在4h内完成；在不上油、不断线的情况下绕线5000m，每锭绕制两个不含油成品，做好编号，称出质量；上油率调整在4%范围内，把上述不含油成品作为原料绕制成含油成品，称出质量；按式（2)计算实际上油率(Y），按式（3)计算上油误差率：m,
式中：
式中：
实际上油率，%；
不含油成品质量，单位为克（g）；×100%
与m对应的相同编号的含油成品质量，单位为克（g）。Ay
上油误差率，%；
设定上油率，%。
Y-Y。
电气部分保护接地电路的连续性（4.6.3)用接地电阻测试仪检测。电气部分的绝缘性能（4.6.4)用兆欧表检测。电气部分的耐压性能（4.6.5)用耐压试验仪检测。电机的安全性能（4.6.6)按GB755有关规定检测。其余项目用目测、耳听、手感法检测。5.2
空车运转试验
试验条件
电源电压（380±38)V、（220士22)V；频率：(50±1)Hz。环境温度10℃~35℃、相对湿度40%~85%。5.2.1.3
3试验转速按设计转速的80%。
机器经跑合后，连续运转4h。
检验项目
检验项目为4.1、4.2、4.3.1~4.3.3、4.4.1、4.6。5.3工作负荷试验
5.3.1试验条件
空车运转试验合格后进行。
其余条件同5.2.1.1～5.2.1.3。试验原料：120denX2涤纶长丝线。（2）
·（3）
5.3.2检验项目
检验项目：手动换管型检验4.4.2、4.5；自动换管型检验4.4.3~4.4.5、4.5。6检验规则
6.1组批及抽样方法
6.1.1组批
由相同生产条件下生产的同一规格（型号）的机器组成一批6.1.2抽样方法
6.1.2.1出厂检验
在每批中随机按2%的比例抽样，如抽样不足一台时则抽取一台。型式检验
在出厂检验合格的机器中随机抽取一台。6.2出厂检验和型式检验
6.2.1出厂检验
FZ/T93092—2014
6.2.1.1出厂检验项目为本标准的4.1、4.2(4.2.3除外）、4.3.1～4.3.3、4.4～4.6（4.5.2除外）。6.2.1.2机器须经制造厂质检部门进行出厂检验合格后方可出厂，并附有制造厂质检部门开具的产品合格证。
6.2.2型式检验
在下列情况之一时，应进行型式检验：6.2.2.1
新产品或老产品转厂生产的试制定型鉴定：正式生产后，产品的结构、材料、工艺有较大改变，可能影响产品性能时；出厂检验结果与上次型式检验有较大差异时；产品停产一年以上，恢复生产时；国家有关部门提出进行型式检验要求时。型式检验项目为本标准第4章规定的全部内容。6.3判定规则
出厂检验
每台样品检验结果如有一项及一项以上指标不符合本标准要求时，判定该样品不合格。如两台样品检验结果均不合格，判定整批产品不合格；两台样品检验结果均合格，判定整批产品合格；两台样品检验结果一台合格，一台不合格，允许重新抽取两台进行检验；如重新检验的两台样品检验结果均合格，判定整批产品合格，如仍有一台或两台检验不合格，则判定整批产品不合格。6.3.2型式检验
检验结果如有一项及一项以上指标不符合本标准要求时，则判定机器为不合格。5
FZ/T93092—2014
6.4其他
使用厂在安装调试机器过程中发现不符合本标准时，由制造厂会同使用厂协商处理。7标志、包装、运输和贮存
7.1标志
7.1.1包装储运的图示标志应符合GB/T191的规定。7.1.2机器铭牌应符合FZ/T90089.1和FZ/T90089.2的规定。7.2
机器的包装应符合FZ/T90001的规定。3运输
机器在运输过程中应按规定的起吊位置起吊，包装箱应按规定朝向安置，不得倾倒或改变方向。7.4购存
机器出厂后，在有良好防雨、防腐蚀及通风的贮存条件下，包装箱内的机件防潮、防锈有效期为一年。
