【GB国家标准】 /IEC 60052:2002 高电压测量标准空气间隙

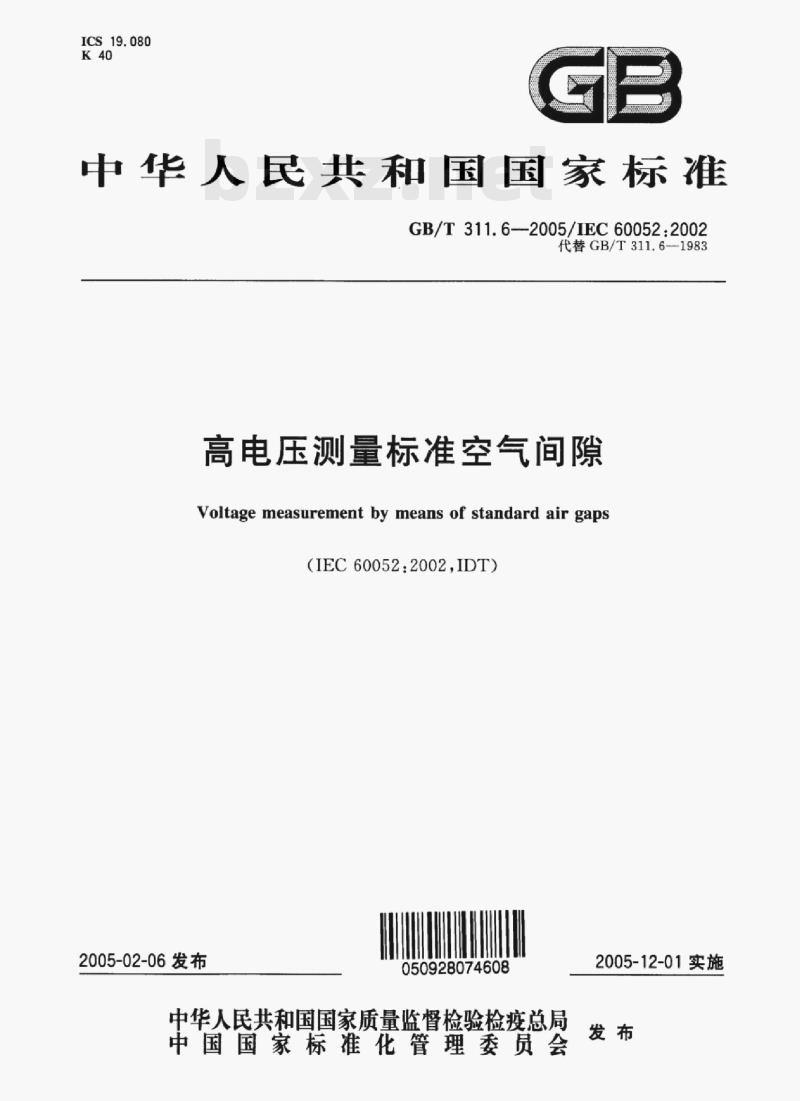

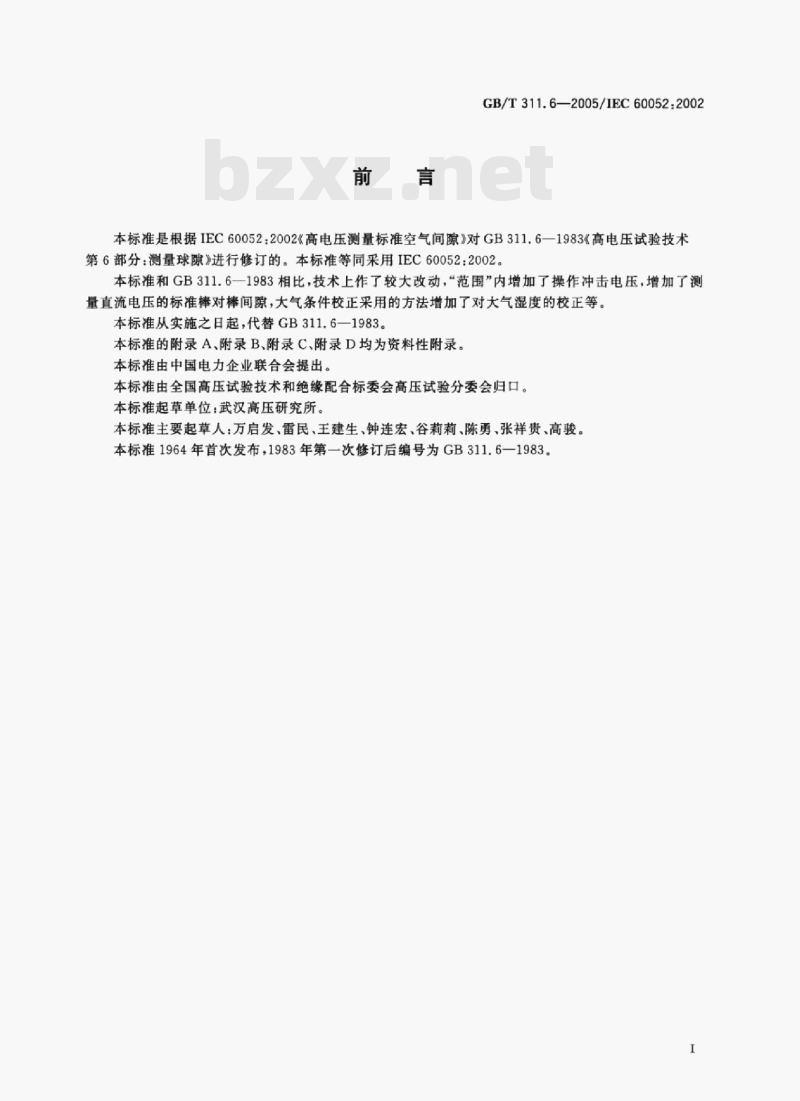

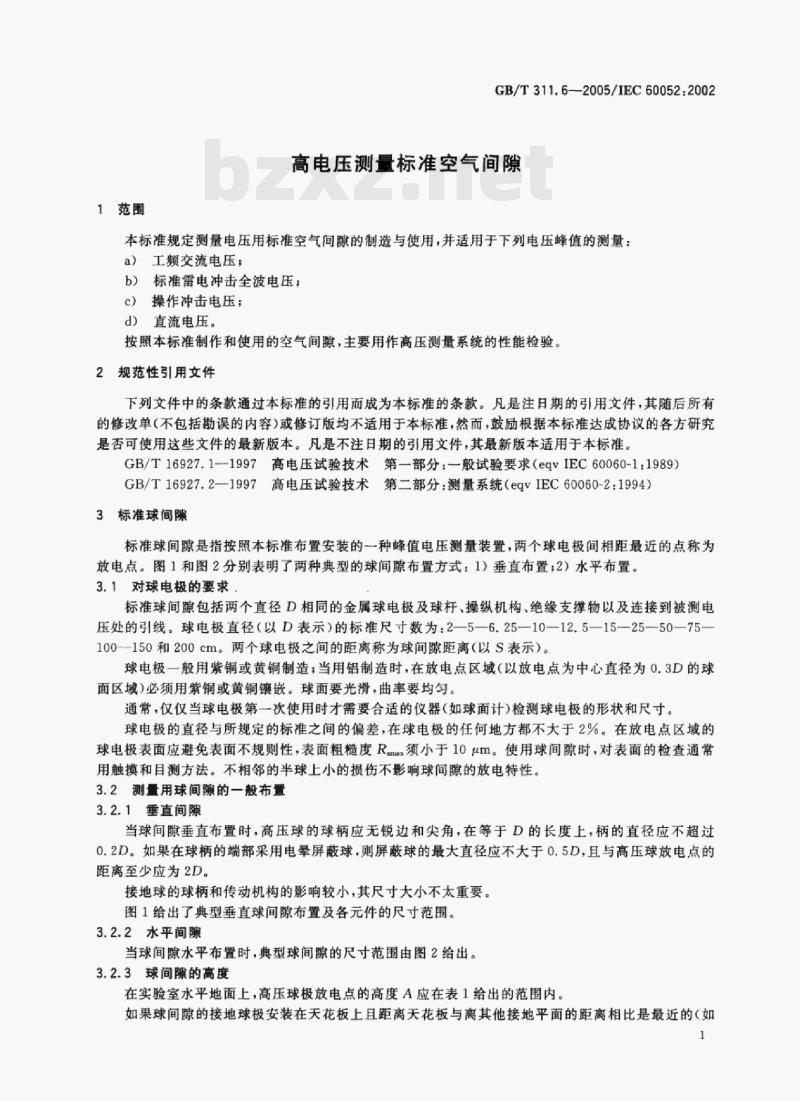

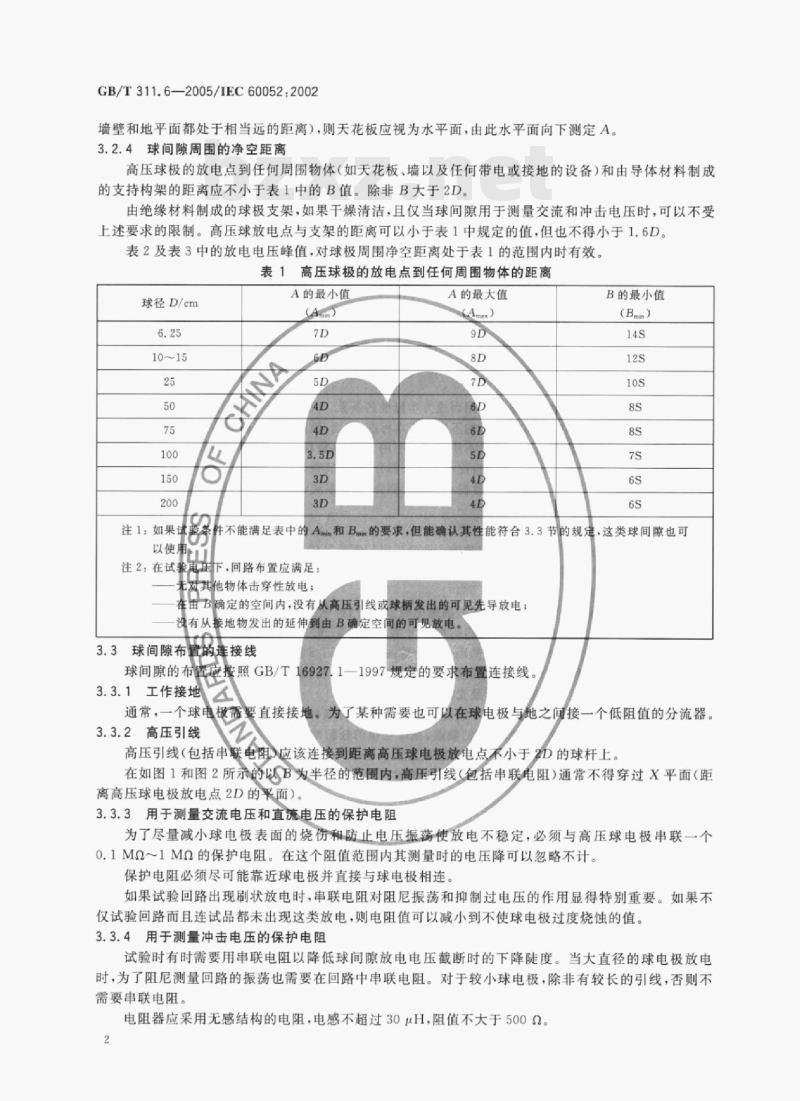

ICS 19.080 K40 中华人民共和国国家标准 GB/T 311.6-2005 / IEC 60052:2002（代替 GB/T 311.6-1983） 高电压测量标准空气间隙 Voltage measurement by means of standard air gaps（IEC 60052:2002, IDT） 2005-02-06发布 2005-12-01实施 中华人民共和国国家质量监督检验检疫总局 中国国家标准化管理委员会 发布 前言 本标准是根据 IEC 60052:2002《高电压测量标准空气间隙》对 GB 311.6-1983《高电压试验技术 第6部分：测量球隙》进行修订的。本标准等同采用 IEC 60052:2002。与 GB 311.6-1983 相比，技术上作了较大改动，在范围中增加了操作冲击电压，增加了测量直流电压的标准棒对棒间隙，并增加了大气湿度校正等内容。本标准自实施之日起代替 GB 311.6-1983。本标准的附录A、B、C、D均为资料性附录。本标准由中国电力企业联合会提出，由全国高压试验技术和绝缘配合标委会高压试验分委会归口。本标准起草单位：武汉高压研究所。本标准主要起草人：万启发、雷民、王建生、钟连宏、谷莉莉、陈勇、张祥贵、高骏。本标准1964年首次发布，1983年第一次修订。 1 范围 本标准规定测量电压用标准空气间隙的制造与使用，并适用于下列电压峰值的测量： a）工频交流电压； b）标准雷电冲击全波电压； c）操作冲击电压； d）直流电压。 按照本标准制作和使用的空气间隙，主要用作高压测量系统的性能检验。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款： GB/T 16927.1-1997 高电压试验技术 第1部分：一般试验要求（eqv IEC 60060-1:1989） GB/T 16927.2-1997 高电压试验技术 第2部分：测量系统（eqv IEC 60060-2:1994） 3 标准球间隙 标准球间隙是指按照本标准布置安装的一种峰值电压测量装置，两个球电极间相距最近的点称为放电点。 图1和图2分别表示垂直布置与水平布置的典型球间隙结构。 3.1 对球电极的要求 标准球间隙包括两个直径D相同的金属球电极及球杆、操纵机构、绝缘支撑物以及连接被测电压的引线。 球电极直径D的标准尺寸为：2、5、6.25、10、12.5、15、25、50、75、100、150、200 cm。 两个球电极之间的距离称为球间隙距离S。 球电极一般采用紫铜或黄铜制造；铝制球电极在放电点区域（以放电点为中心直径0.3D的区域）必须嵌入铜或黄铜。 球面应光滑、曲率均匀，表面粗糙度Rmax应小于10μm。 球电极直径与标准值偏差不得超过2%。 3.2 测量用球间隙的一般布置 3.2.1 垂直间隙 当球间隙垂直布置时，高压球球柄应无锐边和尖角，在等于D的长度上，柄直径不超过0.2D。 3.2.2（后续内容缺失于原OCR文本） 4 球间隙的使用 4.1 球电极表面状况 4.2 照射 4.3 电压测量 5 表2和表3中的放电电压值 5.1 表2和表3中数值的准确度 5.2 大气密度校正因数 5.3 湿度校正因数 6 测量直流电压的标准——棒对棒间隙 6.1 棒对棒间隙的典型布置 6.2 参考电压值 6.3 校准方法 7 用标准空气间隙例行校核认可的测量系统 附录A（资料性附录）试验校准的范围 附录B（资料性附录）由一些国家标准和其他资料来源获得表2和表3放电电压值的方法 附录C（资料性附录）照射源 附录D（资料性附录）球间隙的校准和不确定度 参考文献
