【GB国家标准】 绝缘子试验方法第3部分:机械试验方法

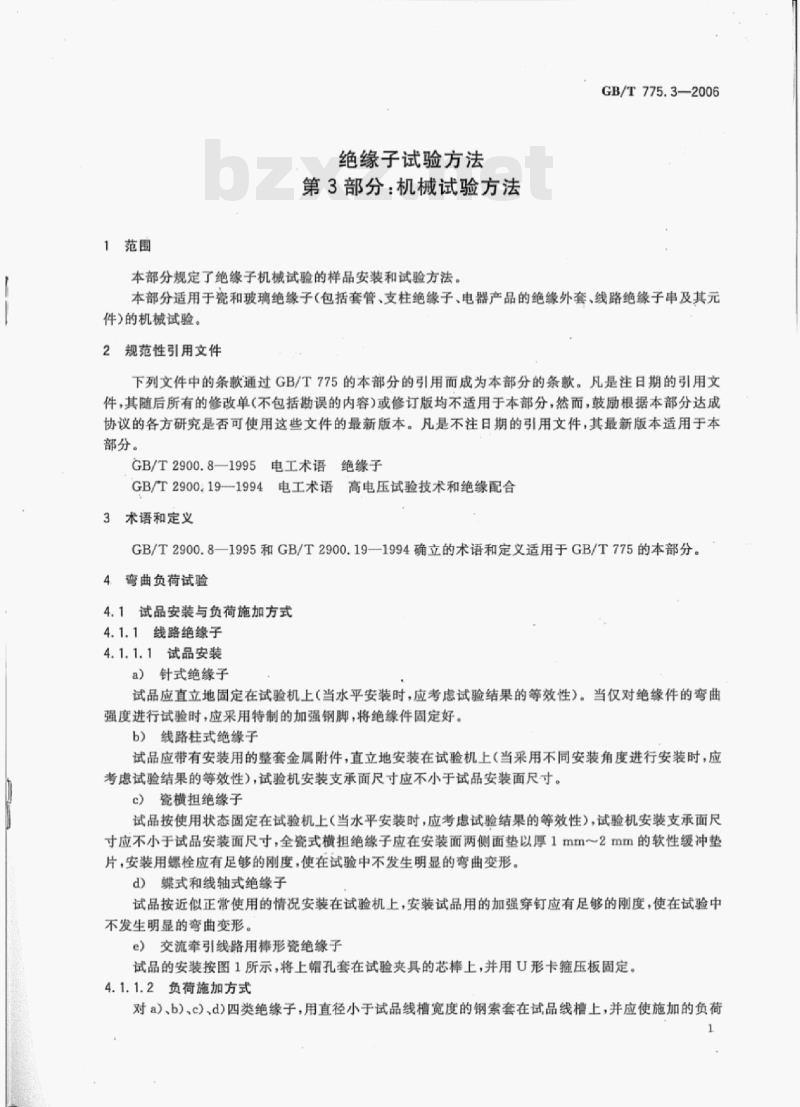

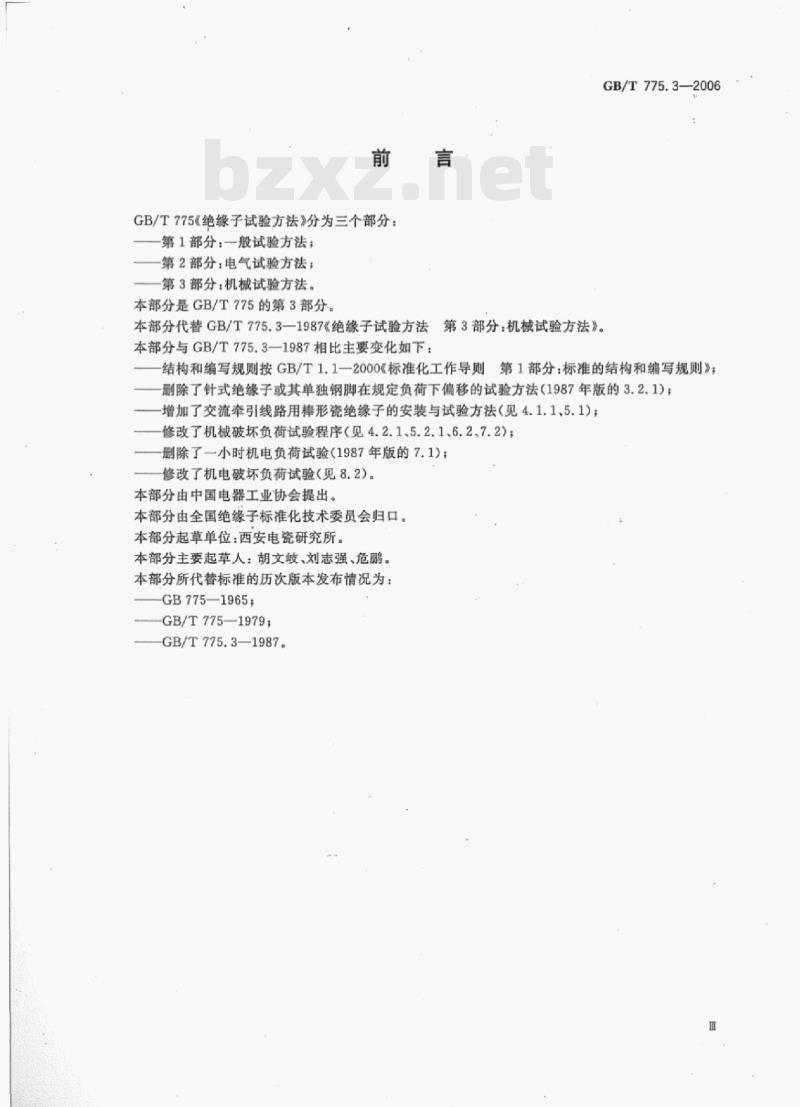

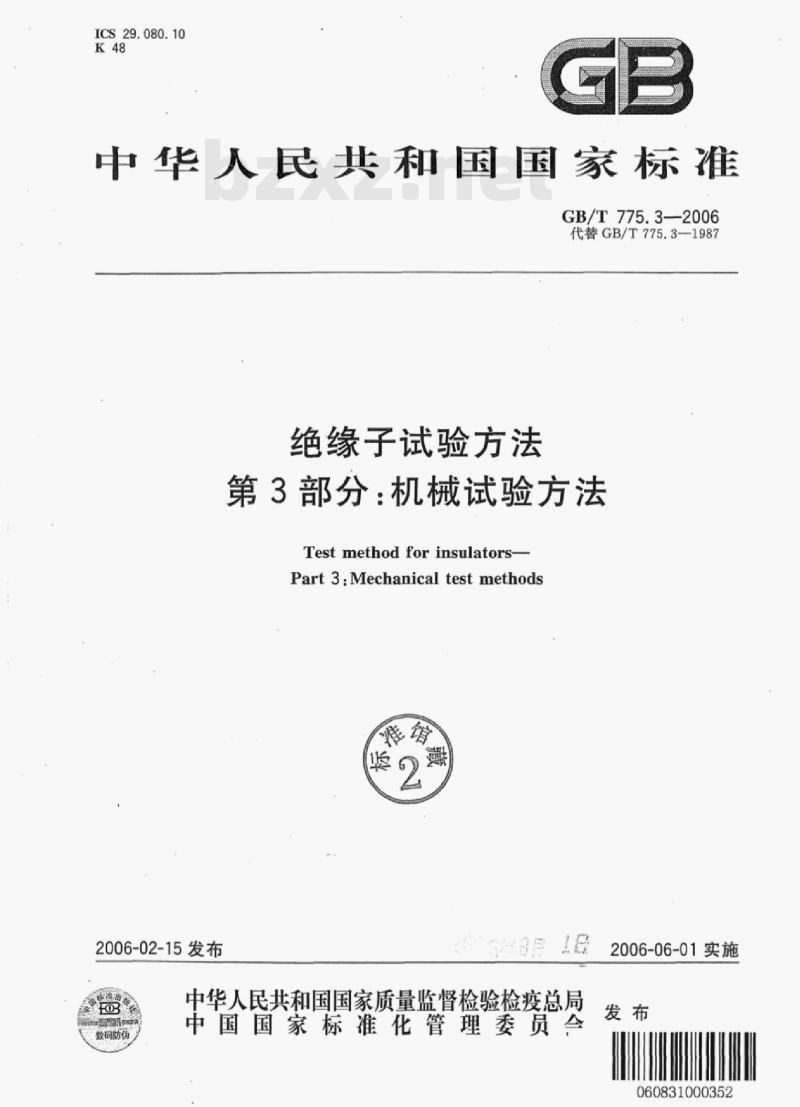

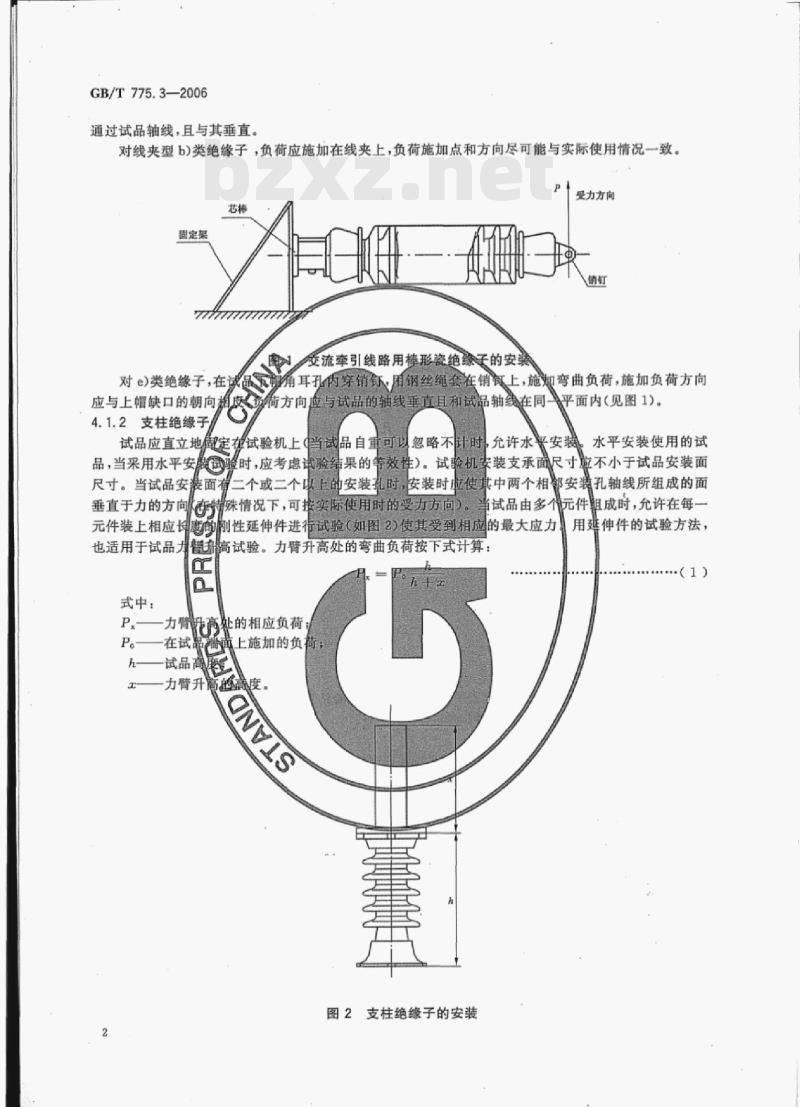

ICS 29.080.10 K48 中华人民共和国国家标准 GB/T 775.3-2006 代替 GB/T 775.3—1987 绝缘子试验方法 第3部分：机械试验方法 Test method for insulators - Part 3: Mechanical test methods 2006-02-15发布 2006-06-01实施 中华人民共和国国家质量监督检验检疫总局 中国国家标准化管理委员会 发布 前言 GB/T 775《绝缘子试验方法》分为三个部分： 第1部分：一般试验方法； 第2部分：电气试验方法； 第3部分：机械试验方法。 本部分是GB/T 775的第3部分。 本部分代替GB/T 775.3—1987《绝缘子试验方法 第3部分：机械试验方法》。与1987版相比，主要变化包括：结构按GB/T 1.1—2000调整；删除针式绝缘子偏移试验方法；增加交流牵引线路用棒形瓷绝缘子安装与试验方法；修改机械破坏负荷试验程序；删除一小时机电负荷试验；修改机电破坏负荷试验等。 本部分由中国电器工业协会提出。 本部分由全国绝缘子标准化技术委员会归口。 本部分起草单位：西安电瓷研究所。 本部分主要起草人：胡文岐、刘志强、危鹏。 本部分所代替标准的历次版本发布情况：GB 775—1965、GB/T 775—1979、GB/T 775.3—1987。 1 范围 本部分规定了绝缘子机械试验的样品安装和试验方法。 本部分适用于瓷和玻璃绝缘子（包括套管、支柱绝缘子、电器产品的绝缘外套、线路绝缘子串及其元件）的机械试验。 2 规范性引用文件 下列文件中的条款通过GB/T 775的本部分引用而成为本部分条款。凡是注日期的引用文件，其随后修改单或修订版不适用于本部分，但鼓励各方使用最新版本。 GB/T 2900.8—1995 电工术语 绝缘子 GB/T 2900.19—1994 电工术语 高电压试验技术和绝缘配合 3 术语和定义 GB/T 2900.8—1995和GB/T 2900.19—1994确立的术语和定义适用于本部分。 4 弯曲负荷试验 4.1 试品安装与负荷施加方式 4.1.1 线路绝缘子 4.1.1.1 试品安装 a）针式绝缘子：试品应直立固定在试验机上（水平安装时应考虑等效性）。仅进行绝缘件弯曲强度试验时，应采用加强钢脚固定。 b）线路柱式绝缘子：试品应带完整金属附件直立安装在试验机上，支承面尺寸不小于试品安装面尺寸。 c）瓷横担绝缘子：试品按使用状态固定，水平安装时应考虑等效性。全瓷横担绝缘子两侧应垫1mm～2mm软缓冲垫片，螺栓应具有足够刚度。 d）蝶式和线轴式绝缘子：按近似正常使用状态安装，加强穿钉应具有足够刚度。 e）交流牵引线路用棒形瓷绝缘子：按规定方式将上帽孔套在试验夹具芯棒上，并用U形卡箍固定。 4.1.1.2 负荷施加方式 对a）、b）、c）、d）类绝缘子，用钢索套在试品线槽上，负荷通过轴线且与其垂直。 对线夹型绝缘子，负荷应施加在线夹上，施力位置与实际使用情况尽量一致。 （后续内容略） 芯棒 固定架 受力
