【GB国家标准】 绝缘子试验方法第1部分:一般试验方法

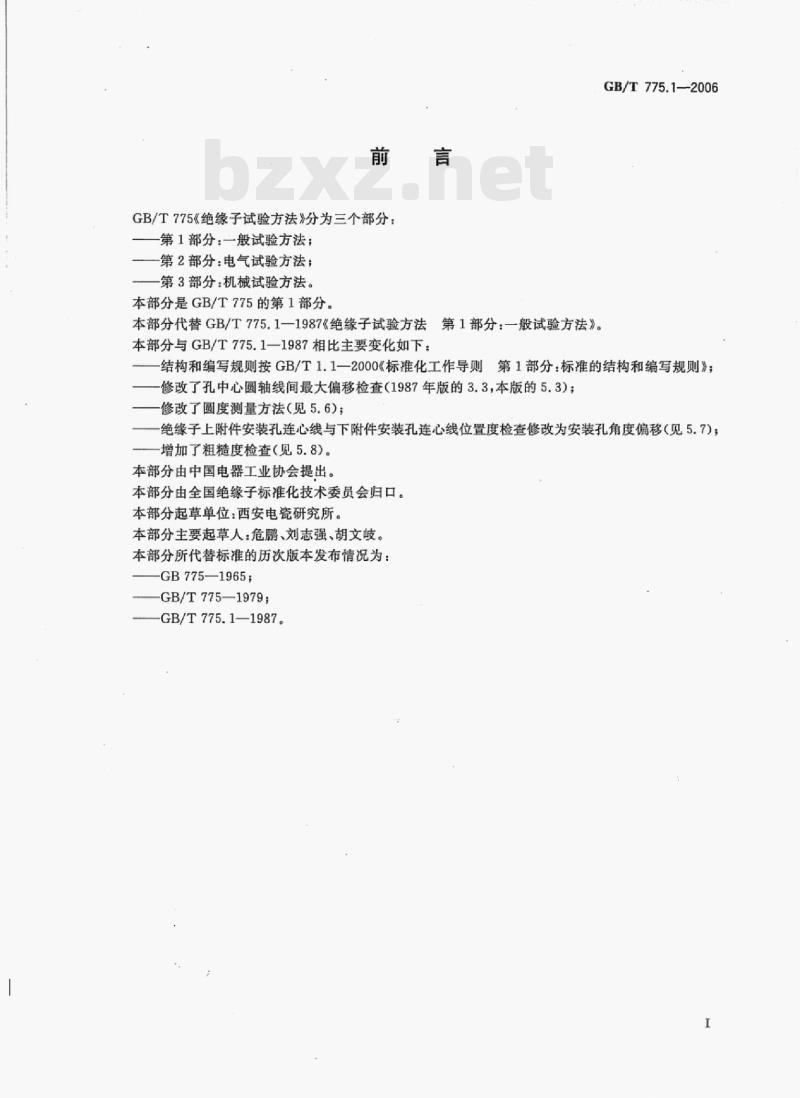

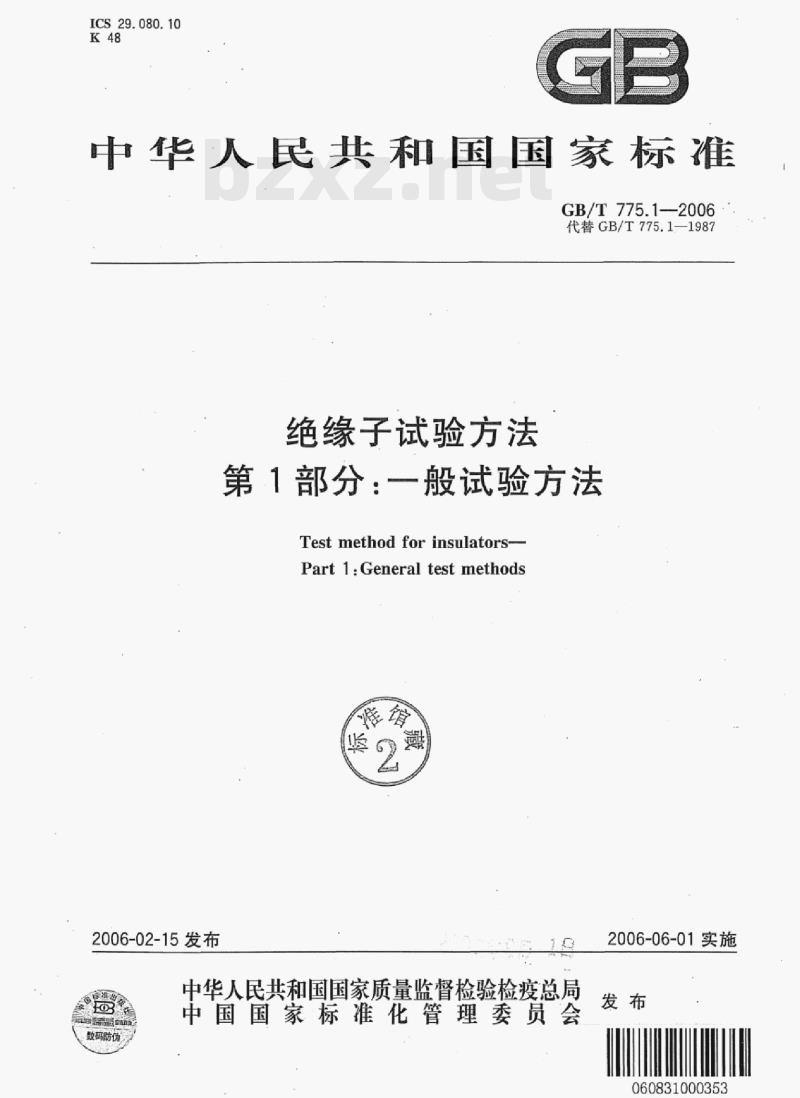

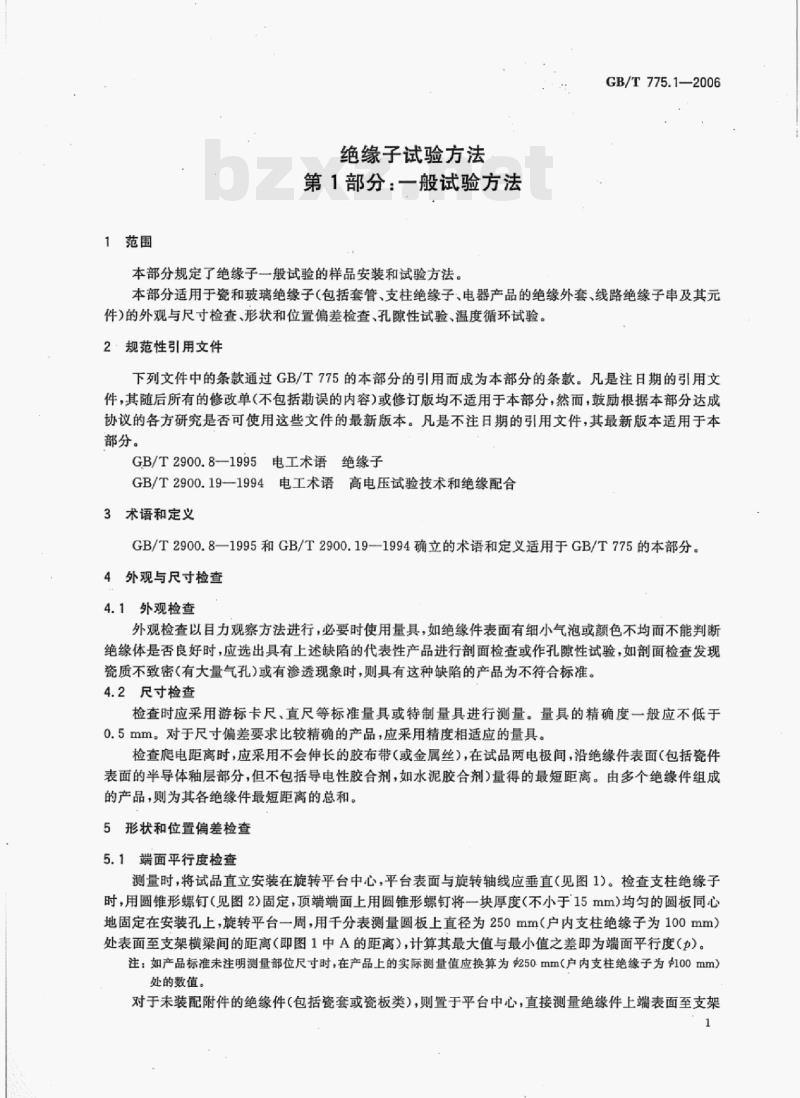

ICS 29.080.10 K48 CE 中华人民共和国国家标准 GB/T 775.1-2006 代替 GB/T 775.1—1987 绝缘子试验方法 第1部分：一般试验方法 Test method for insulators - Part 1: General test methods 2006-02-15发布 2006-06-01实施 中华人民共和国国家质量监督检验检疫总局 中国国家标准化管理委员会 发布 前言 GB/T 775《绝缘子试验方法》分为三个部分： 第1部分：一般试验方法； 第2部分：电气试验方法； 第3部分：机械试验方法。 本部分是GB/T 775的第1部分。 本部分代替GB/T 775.1—1987《绝缘子试验方法 第1部分：一般试验方法》。与1987版相比主要变化包括：按GB/T 1.1—2000调整结构和编写规则；修改孔中心圆轴线间最大偏移检查；修改圆度测量方法；将安装孔连心线位置度检查修改为安装孔角度偏移检查；增加粗糙度检查等。 本部分由中国电器工业协会提出。 本部分由全国绝缘子标准化技术委员会归口。 本部分起草单位：西安电瓷研究所。 本部分主要起草人：危鹏、刘志强、胡文岐。 本部分所代替标准的历次版本：GB 775—1965、GB/T 775—1979、GB/T 775.1—1987。 1 范围 本部分规定了绝缘子一般试验的样品安装和试验方法。 本部分适用于瓷和玻璃绝缘子（包括套管、支柱绝缘子、电器产品的绝缘外套、线路绝缘子串及其元件）的外观与尺寸检查、形状和位置偏差检查、孔隙性试验、温度循环试验。 2 规范性引用文件 下列文件中的条款通过GB/T 775的本部分引用而成为本部分条款。凡是注日期的引用文件，其随后修改单或修订版不适用于本部分，但鼓励使用最新版本。 GB/T 2900.8—1995 电工术语 绝缘子 GB/T 2900.19—1994 电工术语 高电压试验技术和绝缘配合 3 术语和定义 GB/T 2900.8—1995和GB/T 2900.19—1994确立的术语和定义适用于本部分。 4 外观与尺寸检查 4.1 外观检查 外观检查采用目力观察方法进行，必要时使用量具。当绝缘件表面存在细小气泡或颜色不均无法判断质量时，应选取代表性产品进行剖面检查或孔隙性试验。如发现瓷质不致密（存在大量气孔）或渗透现象，则该产品不符合标准。 4.2 尺寸检查 尺寸检查采用游标卡尺、直尺等标准量具或专用量具进行测量，量具精度一般不低于0.5 mm。对于高精度尺寸偏差要求产品，应使用相应精度量具。爬电距离测量应使用不伸长的胶布带或金属丝，沿绝缘件表面测得最短路径长度。 5 形状和位置偏差检查 5.1 端面平行度检查 测量时将试品直立安装在旋转平台中心，平台表面应垂直于旋转轴线。支柱绝缘子采用锥形螺钉固定，并通过圆板与安装孔同心固定。旋转平台一周，用千分表测量指定直径处表面距离变化，其最大值与最小值之差即为端面平行度。
