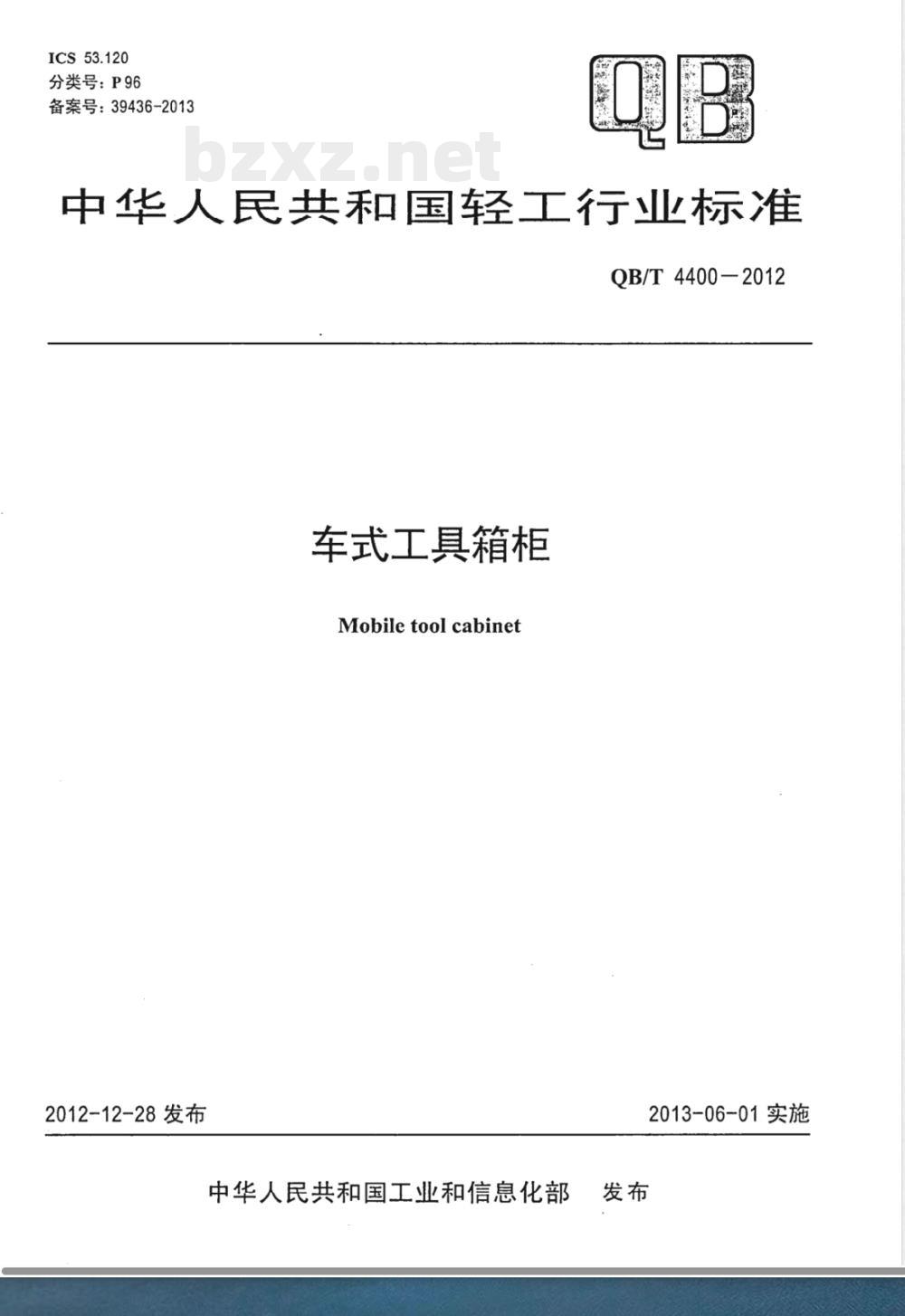

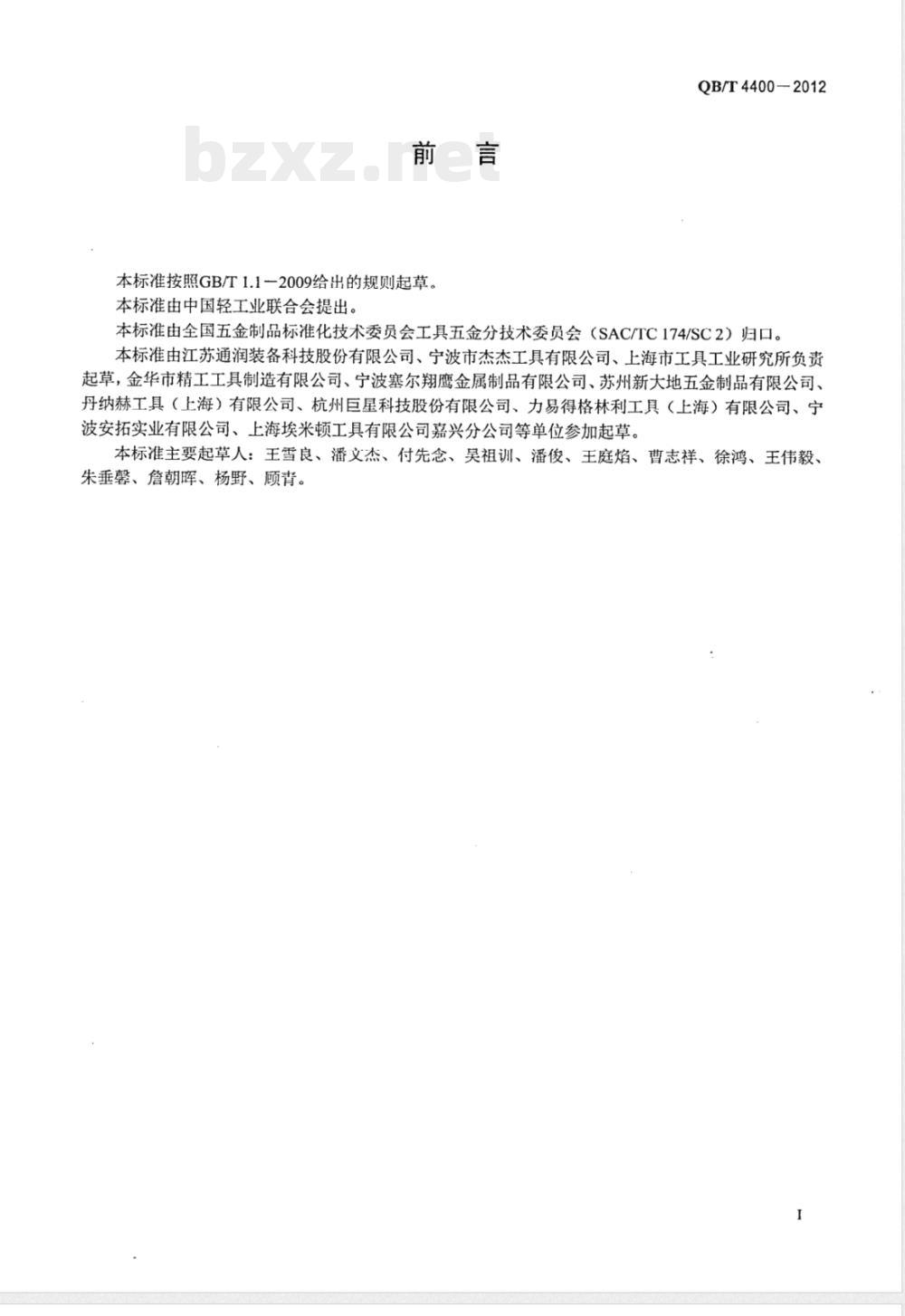

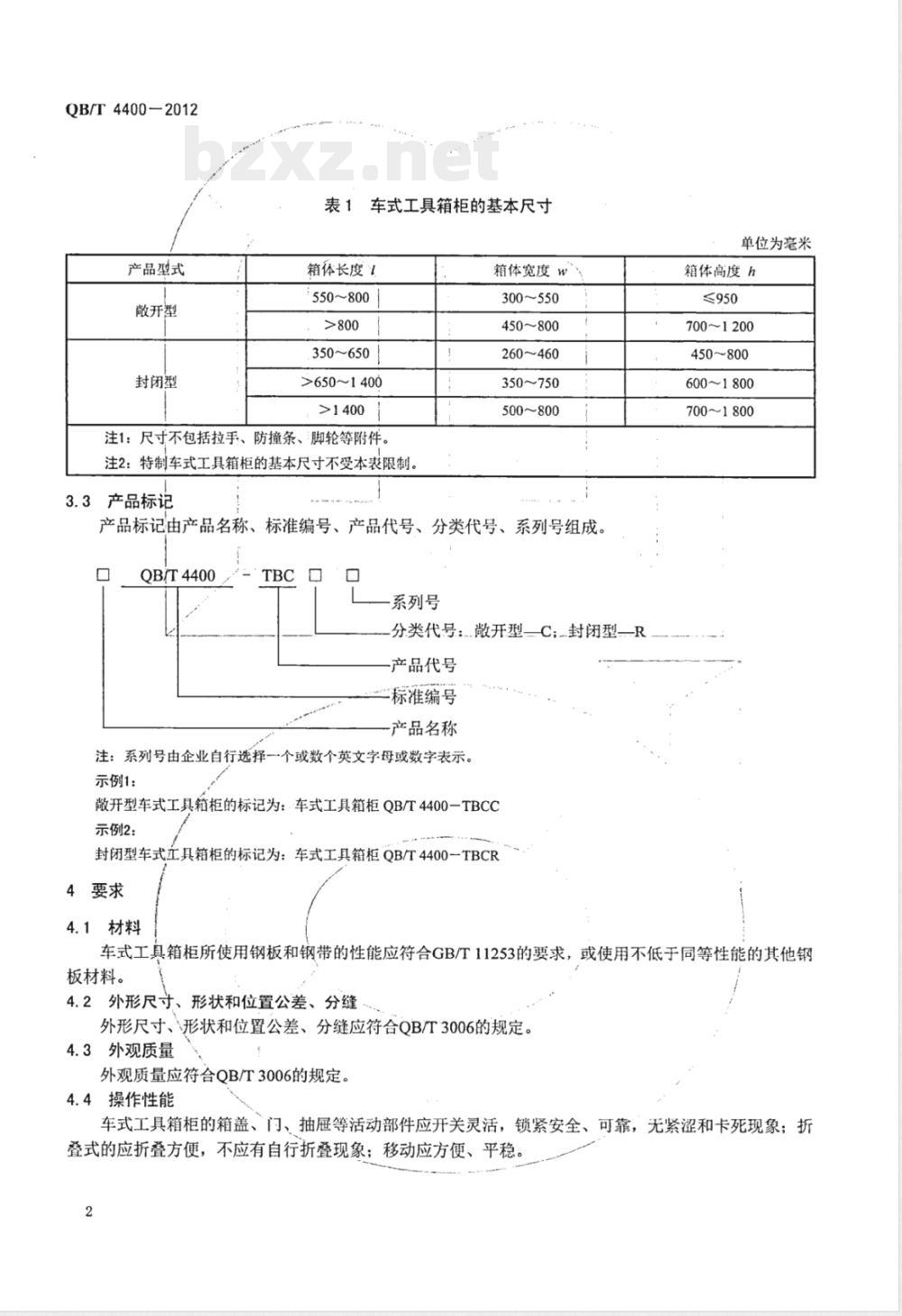

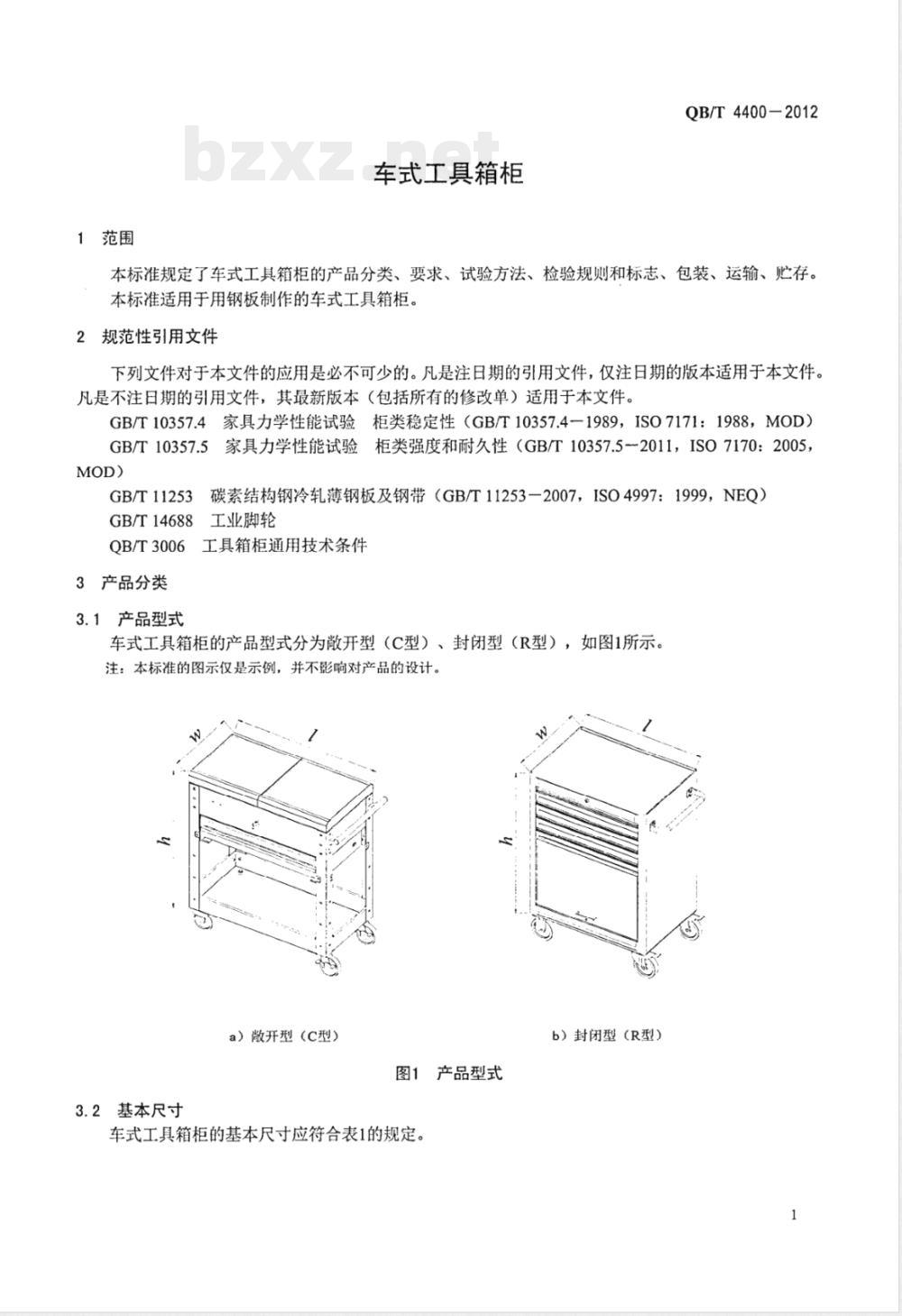

ICS 53.120 分类号：P96 备案号：39436-2013 中华人民共和国轻工行业标准 QB/T 4400—2012 车式工具箱柜 Mobile tool cabinet 2012-12-28发布 2013-06-01实施 中华人民共和国工业和信息化部 发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。本标准由中国轻工业联合会提出，由全国五金制品标准化技术委员会工具五金分技术委员会（SAC/TC174/SC2）归口。本标准由江苏通润装备科技股份有限公司、宁波市杰杰工具有限公司、上海市工具工业研究所负责起草，金华市精工工具制造有限公司、宁波塞尔翔鹰金属制品有限公司、苏州新大地五金制品有限公司、丹纳赫工具（上海）有限公司、杭州巨星科技股份有限公司、力易得格林利工具（上海）有限公司、宁波安拓实业有限公司、上海埃米顿工具有限公司嘉兴分公司等单位参加起草。本标准主要起草人：王雪良、潘文杰、付先念、吴祖训、潘俊、王庭焰、曹志祥、徐鸿、王伟毅、朱垂馨、詹朝晖、杨野、顾青。 1 范围 本标准规定了车式工具箱柜的产品分类、要求、试验方法、检验规则以及标志、包装、运输和贮存。 本标准适用于用钢板制作的车式工具箱柜。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡注日期的引用文件，仅注日期的版本适用于本文件；凡不注日期的引用文件，其最新版本（包括所有修改单）适用于本文件。 GB/T 10357.4 家具力学性能试验 柜类稳定性（ISO 7171:1988, MOD） GB/T 10357.5 家具力学性能试验 柜类强度和耐久性（ISO 7170:2005, MOD） GB/T 11253 碳素结构钢冷轧薄钢板及钢带 GB/T 14688 工业脚轮 QB/T 3006 工具箱柜通用技术条件 3 产品分类 3.1 产品型式 车式工具箱柜分为散开型（C型）和封闭型（R型），如图1所示。 （图1示意：C型开式结构与R型封闭式结构） 3.2 基本尺寸 车式工具箱柜基本尺寸应符合表1规定。 散开型：箱体长度550～800 mm或>800 mm；箱体宽度300～550 mm或450～800 mm；箱体高度≤950 mm或700～1200 mm等。 封闭型：箱体长度350～650 mm或>650～1400 mm或>1400 mm；箱体宽度260～460 mm或350～750 mm或500～800 mm；箱体高度450～800 mm或600～1800 mm或700～1800 mm。 注：尺寸不包括拉手、防撞条、脚轮等附件；特制产品不受本表限制。 3.3 产品标记 产品标记由产品名称、标准编号、产品代号、分类代号及系列号组成。 分类代号：C表示散开型，R表示封闭型。 示例：车式工具箱柜 QB/T 4400—TBC C（散开型），或 QB/T 4400—TBC R（封闭型）。 4 要求 4.1 材料 箱体所用钢板及钢带性能应符合GB/T 11253要求或不低于同等性能材料。 4.2 外形尺寸、形状与位置公差 应符合QB/T 3006规定。 4.3 外观质量 应符合QB/T 3006规定。 4.4 操作性能 箱盖、门、抽屉等部件应开关灵活、锁紧可靠，无卡滞现象；折叠结构应使用方便且无自行折叠；移动应平稳。 4.5 手柄 手柄安装应牢固、安全可靠。 4.6 表面处理 应符合QB/T 3006规定。 4.7 配件 塑料件应完好牢固、无尖棱毛刺；电镀件表面应均匀，不得有烧焦、起泡、露底、裂纹等缺陷；电镀件经24h盐雾试验后保护评级不应低于6级。 4.8 强度与耐久性 产品应在说明书中标明额定载荷。搁板、顶板、底板、面板、门及抽屉结构需进行强度和耐久性试验，试验后不得出现开裂、断裂或松动等失效情况。
