【GB国家标准】 镍及镍合金带材

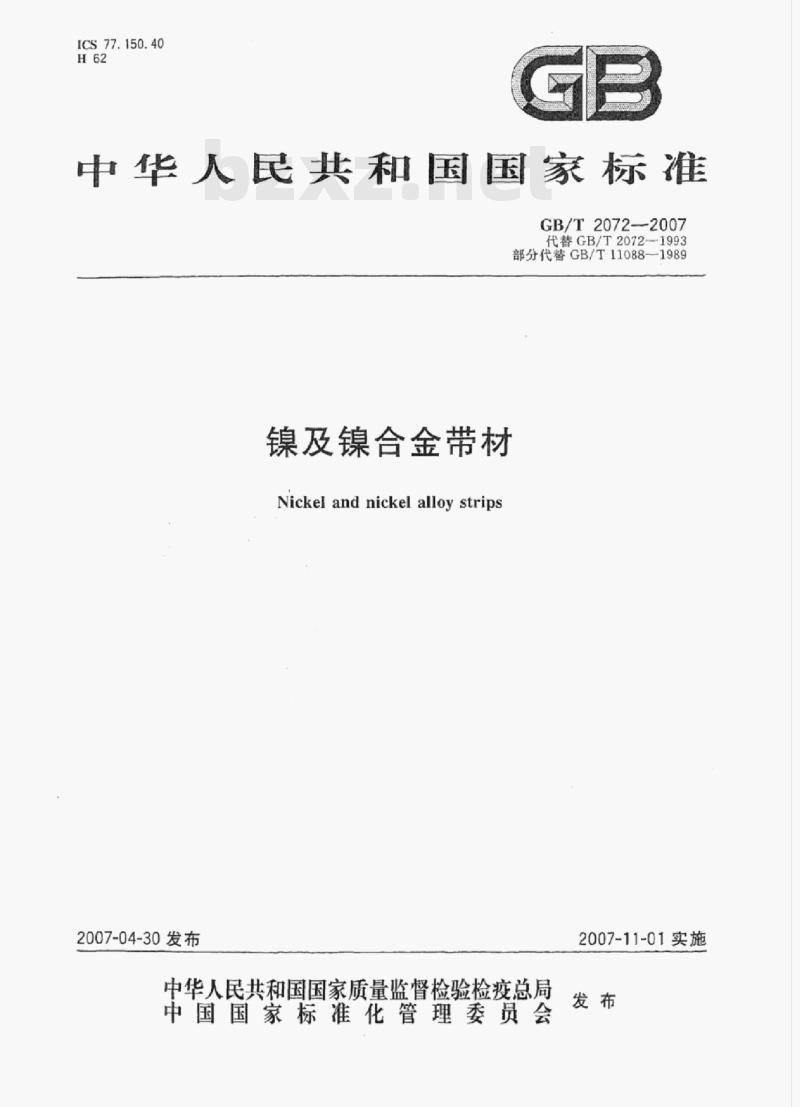

ICS77.150.40 H62 中华人民共和国国家标准 GB/T 2072—2007 代替 GB/T 2072—1993 部分代替 GB/T 11088-1989 镍及镍合金带材 Nickel and nickel alloy strips 2007-04-30发布 中华人民共和国国家质量监督检验检疫总局 中国国家标准化管理委员会 2007-11-01实施 发布 前言 本标准参考 ISO 6208:1992《镍及镍合金厚板、薄板和带材》、ASTM B162-99（2005）《镍厚板、薄板和带材》以及 ASTM B127-05《镍铜合金（UNS N04400）厚板、薄板和带材》。 本标准代替 GB/T 2072—1993《镍及镍合金带材》，并部分代替 GB/T 11088—1989《电真空器件用镍及镍合金板和带》。 与 GB/T 2072—1993 和 GB/T 11088—1989 相比主要变化如下： ——增加纯镍牌号 N5、N7 及其化学成分要求，其中 N5 等同 ISO NW2201、ASTM UNS N02201，N7 等同 ISO NW2200、ASTM UNS N02200； ——增加镍合金牌号 NCu30，其化学成分等同 ISO NW4400、ASTM UNS N04400； ——带材宽度统一规定为20mm～250mm，并按厚度规定最短长度要求； ——厚度允许偏差统一规定为双向偏差； ——增加部分规格室温力学性能要求； ——提高部分规格杯突试验要求； ——新增N5、N7、NCu30的力学性能及工艺性能要求。 本标准由中国有色金属工业协会提出。 本标准由全国有色金属标准化技术委员会归口。 本标准由宝钛集团有限公司、沈阳铜兴产业有限公司负责起草。 本标准主要起草人：张平辉、黄永光、李献军、张明祥、王丽、刘刚、刘关强。 本标准所代替标准历次版本：GB/T 2072-1980、GB/T 2072-1993、GB/T 11088-1989。 1 范围 本标准规定了镍及镍合金带材的要求、试验方法、检验规则以及包装、标志、运输、贮存和订货单内容等。 本标准适用于仪表、电讯及电子工业用镍及镍合金带材。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡注日期的引用文件，其随后所有修改单（不包括勘误内容）或修订版均不适用于本标准，但鼓励相关方研究是否使用最新版本。凡不注日期的引用文件，其最新版本适用于本标准。 GB/T 228—2002 金属材料 室温拉伸试验方法 GB/T 4156 金属杯突试验方法（厚度0.2～2mm） GB/T 5235 镍及镍合金化学成分和产品形状 GB/T 8647（所有部分）镍化学分析方法 GB/T 8888 重有色金属加工产品的包装、标志、运输和贮存 YS/T 325 镍合金（NiCu28-2.5-1.5）化学分析方法 3 要求 3.1 产品分类 3.1.1 牌号、状态及规格 产品牌号、状态及规格应符合表1规定： 牌号包括：N4、N5、N6、N7、N9、NCu40-2-1、NCu28-2.5-1.5、NW4-0、NW4-0.1、NW4-0.07、NCu30等。 状态分为：软态（M）、半硬态（Y）、硬态（Y）。 厚度范围：0.05～1.2mm；宽度范围：20～250mm。 其中厚度0.55～1.2mm带材允许交付不超过批重15%、长度不短于1m的产品。 3.1.2 标记示例 产品标记按产品名称、牌号、供应状态、规格和标准编号顺序表示。 示例1：NMg0.1软态，厚度2.0mm、宽度150mm带材，标记为：镍带 NMg0.1 M 2.0×150 GB/T 2072—2007 示例2：NCu28-2.5-1.5半硬态，厚度0.8mm、宽度200mm带材，标记为：镍带 NCu28-2.5-1.5 Y 0.8×200 GB/T 2072—2007 示例3：NW4-0.15硬态，厚度0.2mm、宽度100mm带材，标记为：镍带 NW4-0.15 Y 0.2×100 GB/T 2072—2007 3.2 化学成分 产品化学成分应符合 GB/T 5235 的规定。 3.3 外形尺寸 （后续内容未在OCR文本中完整提供）
