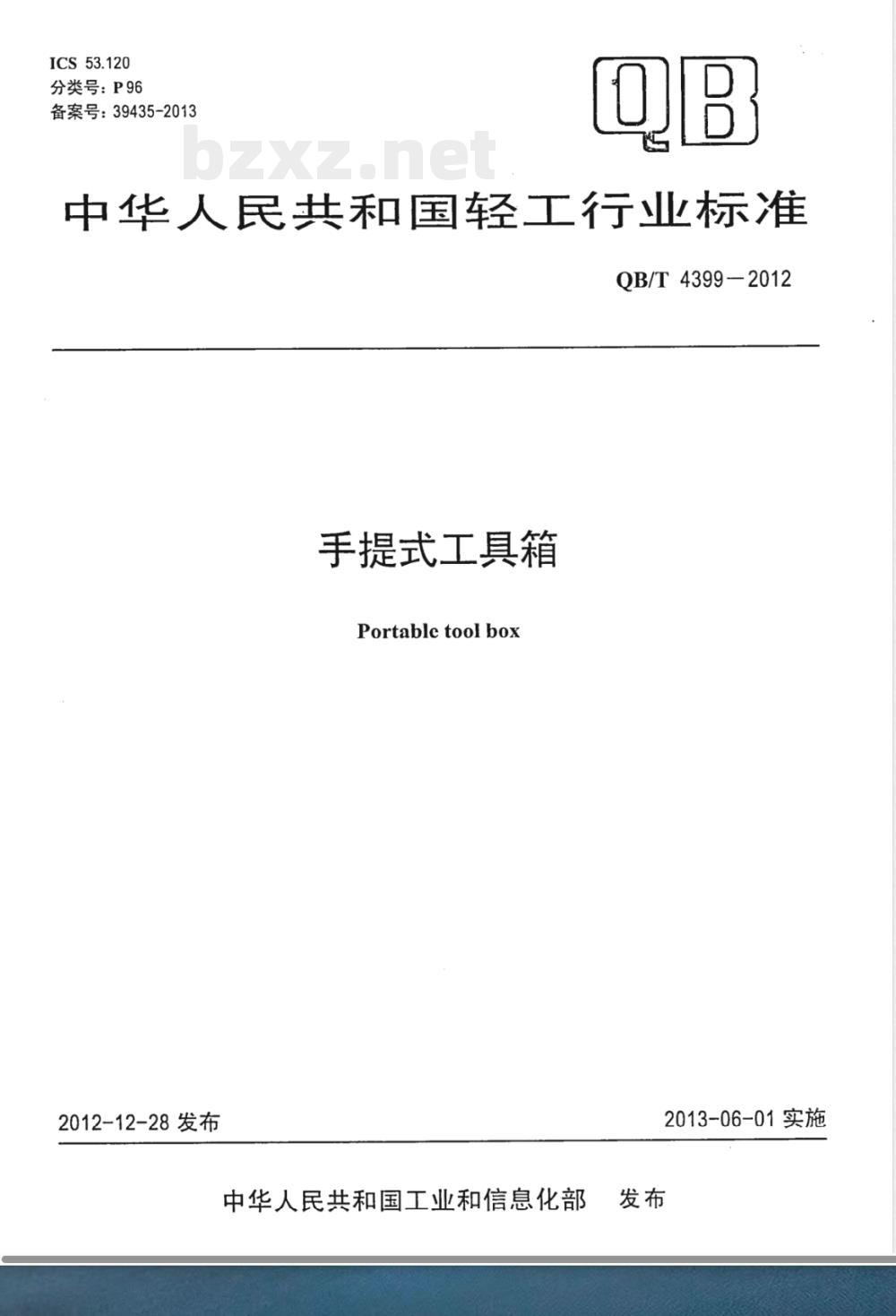

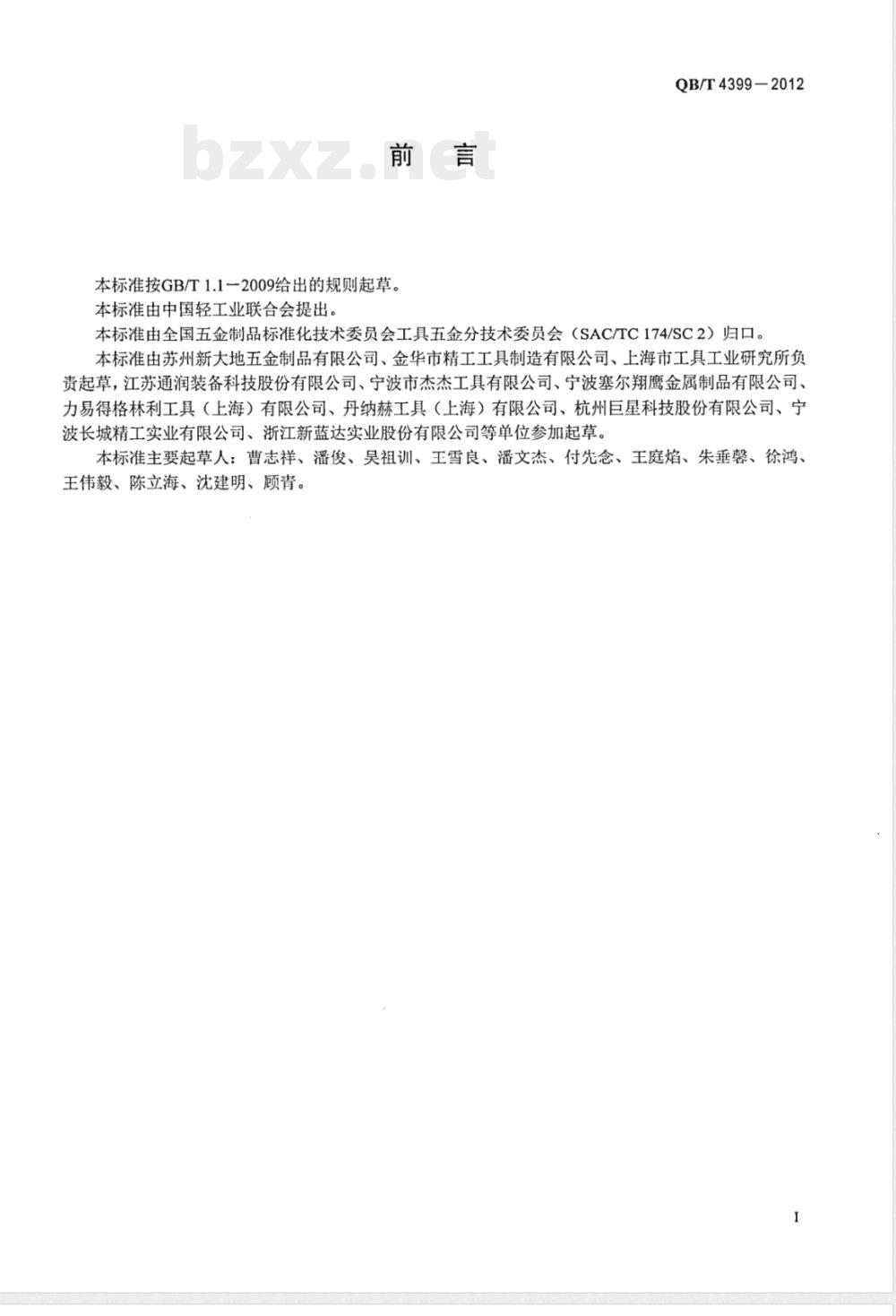

ICS 53.120 分类号：P96 备案号：39435-2013 QB 中华人民共和国轻工行业标准 QB/T 4399-2012 手提式工具箱 Portable toolbox 2012-12-28 发布 2013-06-01 实施 中华人民共和国工业和信息化部 发布 前言 本标准按GB/T 1.1—2009给出的规则起草。本标准由中国轻工业联合会提出。 本标准由全国五金制品标准化技术委员会工具五金分技术委员会（SAC/TC174/SC2）归口。 本标准由苏州新大地五金制品有限公司、金华市精工工具制造有限公司、上海市工具工业研究所负责起草，江苏通润装备科技股份有限公司、宁波市杰杰工具有限公司、宁波塞尔翔鹰金属制品有限公司、力易得格林利工具（上海）有限公司、丹纳赫工具（上海）有限公司、杭州巨星科技股份有限公司、宁波长城精工实业有限公司、浙江新蓝达实业股份有限公司等单位参加起草。 本标准主要起草人：曹志祥、潘俊、吴祖训、王雪良、潘文杰、付先念、王庭焰、朱垂馨、徐鸿、王伟毅、陈立海、沈建明、顾青。 1 范围 本标准规定了手提式工具箱的产品分类、要求、试验方法、检验规则以及标志、包装、运输、贮存。 本标准适用于用钢板制作的手提式工具箱。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 10357.5 家具力学性能试验 柜类强度和耐久性（GB/T 10357.5—2011，ISO 7170：2005，MOD） GB/T 11253 碳素结构钢冷轧薄钢板及钢带（GB/T 11253—2007，ISO 4997：1999，NEQ） QB/T 3006 工具箱柜通用技术条件 3 产品分类 3.1 产品型式 手提式工具箱产品型式分为简易型（H型）、翻斗型（C型）、抽屉型（D型）、托盘型（P型），如图1所示。 注：本标准图示仅为示例，不影响产品设计。 图1 产品型式 （a）简易型（H型） （b）翻斗型（C型） （c）抽屉型（D型） （d）托盘型（P型） 3.2 基本尺寸 手提式工具箱基本尺寸应符合表1规定。 表1 手提式工具箱基本尺寸 产品型式：简易型、翻斗型、抽屉型、托盘型 箱体长度l：约200～660 mm范围（不同型式对应不同区间） 箱体宽度w：约80～400 mm范围 箱体高度h：约35～450 mm范围 注：特制手提式工具箱基本尺寸不受本表限制。 3.3 产品标记 手提式工具箱产品标记由产品名称、标准编号、产品代号、分类代号、系列号组成。 分类代号：简易型—H；翻斗型—C；抽屉型—D；托盘型—P。 示例： 简易型：手提式工具箱 QB/T 4399-TBSH 翻斗型：手提式工具箱 QB/T 4399-TBSC 抽屉型：手提式工具箱 QB/T 4399-TBSD 托盘型：手提式工具箱 QB/T 4399-TBSP 4 要求 4.1 材料 手提式工具箱所用钢板和钢带性能应符合GB/T 11253规定，或采用不低于同等性能材料。 4.2 外形尺寸、形状和位置公差、分缝 应符合QB/T 3006的规定。 4.3 外观质量 应符合QB/T 3006的规定。 4.4 操作性能 箱盖、抽屉和翻斗等活动部件应开关灵活，锁紧安全可靠，无卡滞现象；托盘应便于取放。 4.5 手柄和搭扣 配有手柄和搭扣的工具箱，其安装应牢固、安全可靠。 4.6 表面处理 应符合QB/T 3006的规定。
