【其他行业标准】 石油化工设备和管道涂料防腐蚀设计规范

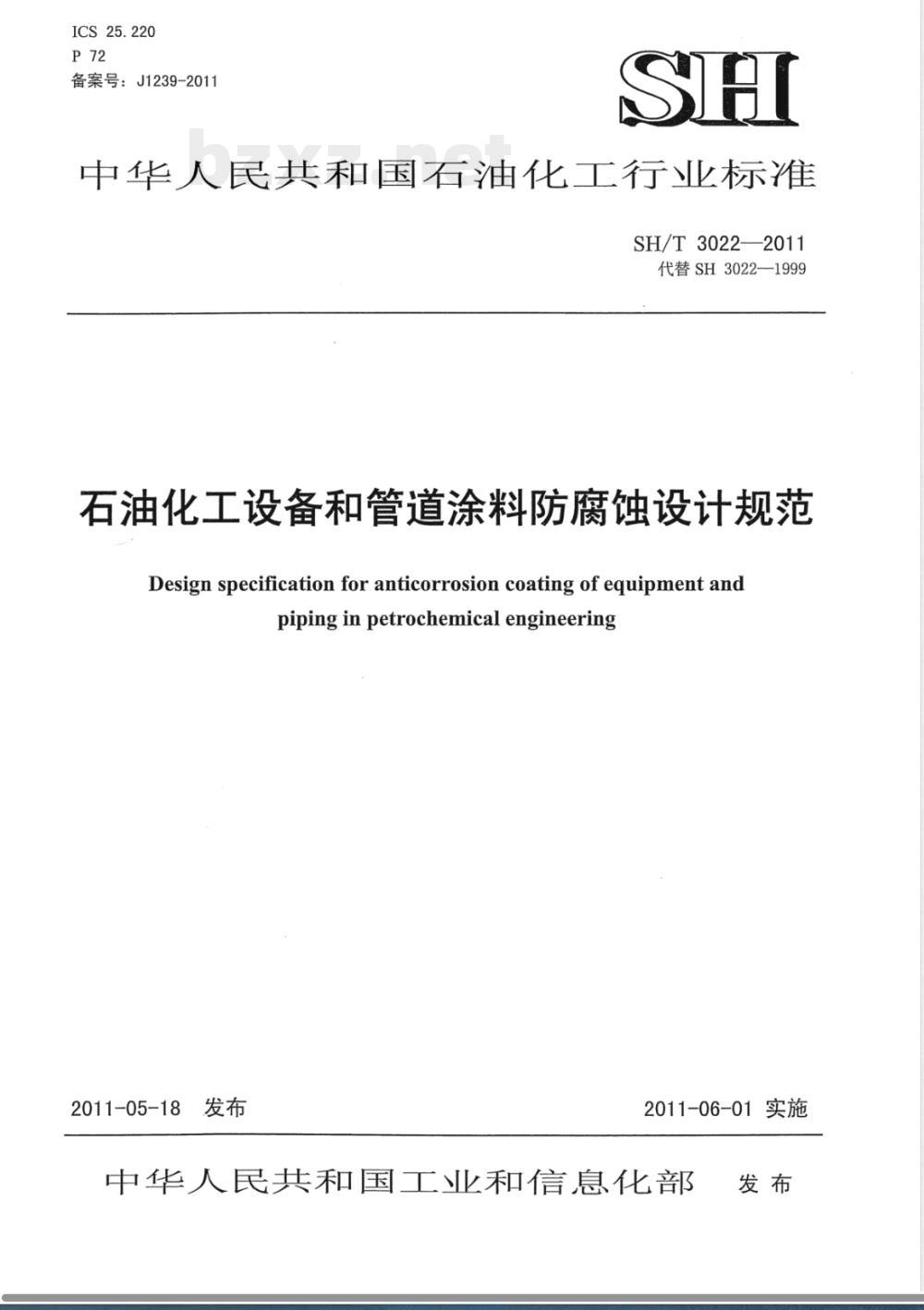

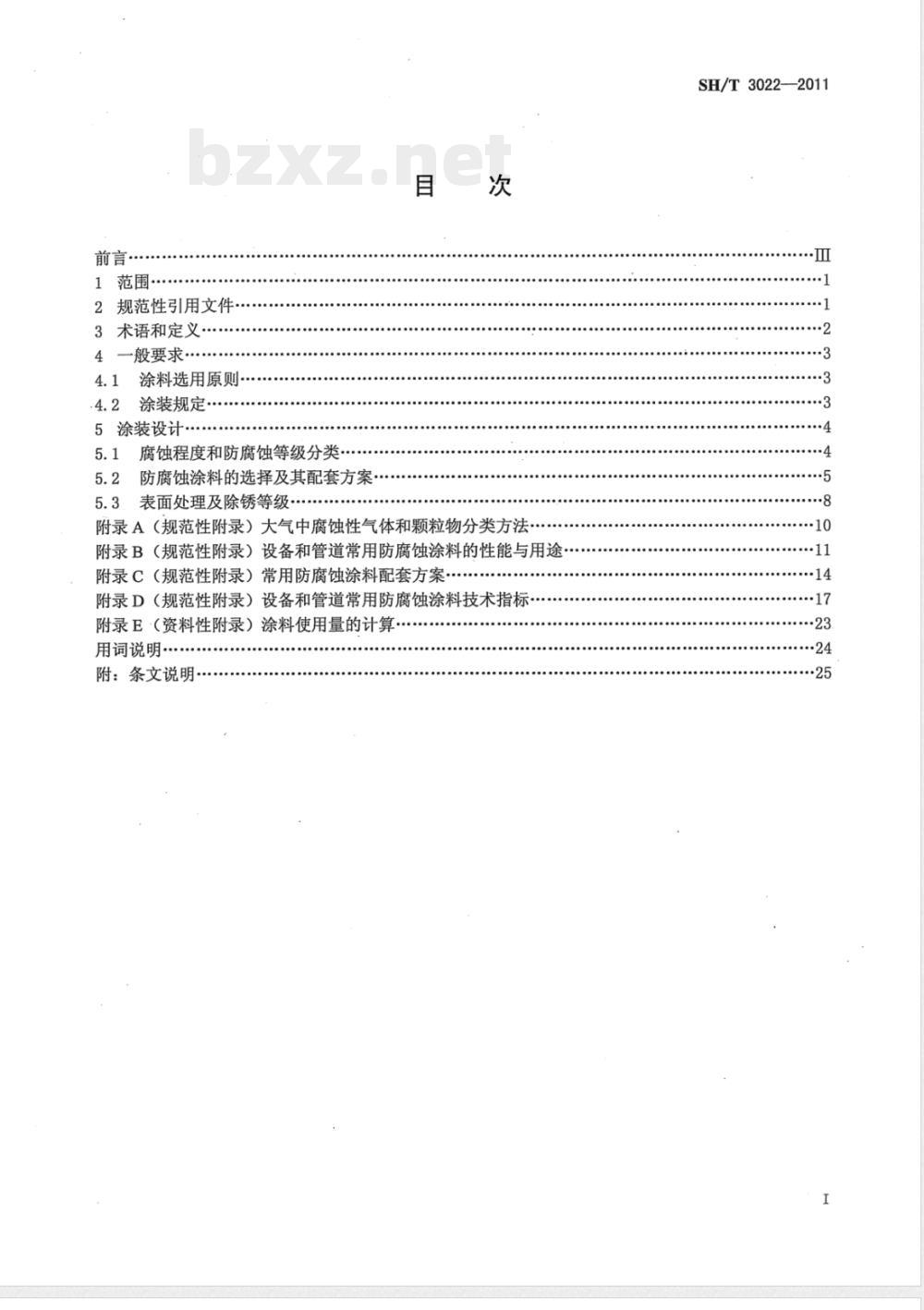

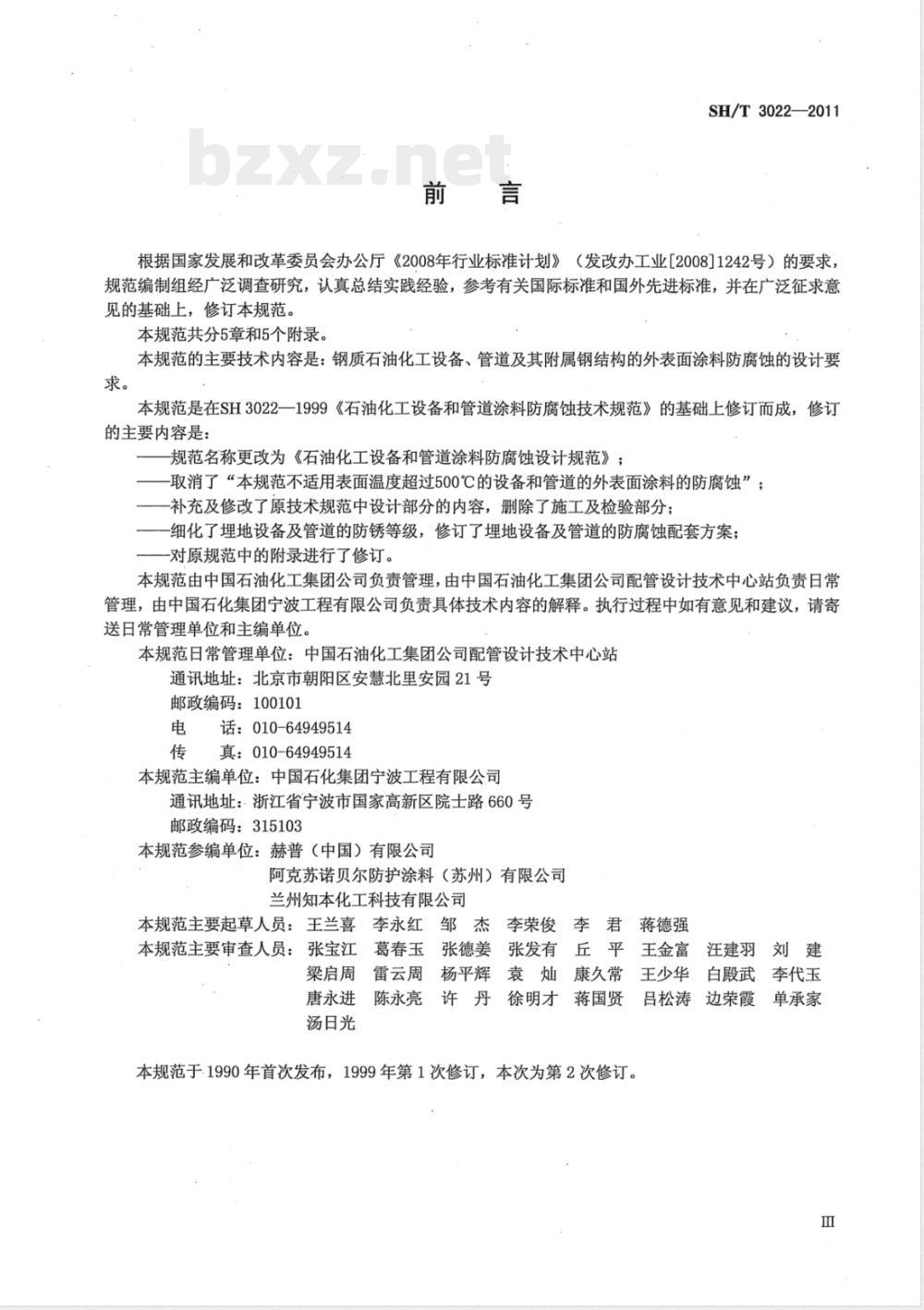

ICS 25.220 P 72 备案号：J1239-2011 SH 中华人民共和国石油化工行业标准 SH/T 3022-2011 代替 SH 3022-1999 石油化工设备和管道涂料防腐蚀设计规范 Design specification for anticorrosion coating of equipment and piping in petrochemical engineering 2011-05-18发布 2011-06-01实施 中华人民共和国工业和信息化部 发布 前言 本规范根据国家发展和改革委员会办公厅《2008年行业标准计划》（发改办工业[2008]1242号）的要求修订而成。在广泛调查研究、总结实践经验并参考国内外相关标准的基础上完成修订。本规范在原 SH 3022-1999 基础上修订，主要内容为钢质石油化工设备、管道及其附属钢结构外表面涂料防腐蚀设计要求。 本次修订的主要内容包括：规范名称修改为《石油化工设备和管道涂料防腐蚀设计规范》；取消原规范中关于表面温度超过500℃设备和管道外表面涂料防腐蚀的限制说明；补充和修改设计相关内容，删除施工及检验部分；细化埋地设备及管道防锈等级及配套方案；修订相关附录内容。 本规范由中国石油化工集团公司负责管理，由中国石油化工集团公司配管设计技术中心站负责日常管理和解释工作。执行过程中如有意见和建议，可反馈至相关管理单位。 1 范围 本规范规定了石油化工设备和管道涂料防腐蚀设计要求。 本规范适用于钢质石油化工设备、管道及其附属钢结构的外表面涂料防腐蚀设计。 2 规范性引用文件 下列文件中的条款通过本规范的引用而成为本规范的条款。凡注日期的引用文件，其随后修改单或修订版均不适用；凡不注日期的引用文件，其最新版本适用于本规范。 GB/T 1037 塑料薄膜和片材透水蒸气性试验方法（杯式法） GB/T 1408.1 绝缘材料电气强度试验方法 第1部分：工频下试验 GB/T 1410 固体绝缘材料体积电阻率和表面电阻率试验方法 GB/T 1725 色漆、清漆和塑料不挥发物含量测定 GB/T 1728 漆膜、腻子膜干燥时间测定法 GB/T 1730 色漆和清漆摆杆阻尼试验 GB/T 1731 漆膜柔韧性测定法 GB/T 1732 漆膜耐冲击性测定法 GB/T 1733 漆膜耐水性测定法 GB/T 1768 色漆和清漆耐磨性测定（旋转橡胶砂轮法） GB/T 1771 色漆和清漆耐中性盐雾性能测定 GB/T 1865 色漆和清漆耐候性相关试验方法 GB/T 2792 粘附强度试验方法 GB/T 5210 涂层附着力测定方法 GB/T 6672 膜厚测量方法 GB/T 6742 涂层柔韧性与相关性能试验方法 3 术语和定义 （略） 4 一般要求 4.1 涂料选用原则 4.2 涂装规定 5 涂装设计 5.1 腐蚀程度和防腐蚀等级分类 5.2 防腐蚀涂料的选择及其配套方案 5.3 表面处理及除锈等级 附录A（规范性附录）大气中腐蚀性气体和颗粒物分类方法 附录B（规范性附录）设备和管道常用防腐蚀涂料的性能与用途 附录C（规范性附录）常用防腐蚀涂料配套方案 附录D（规范性附录）设备和管道常用防腐蚀涂料技术指标 附录E（资料性附录）涂料使用量的计算方法
