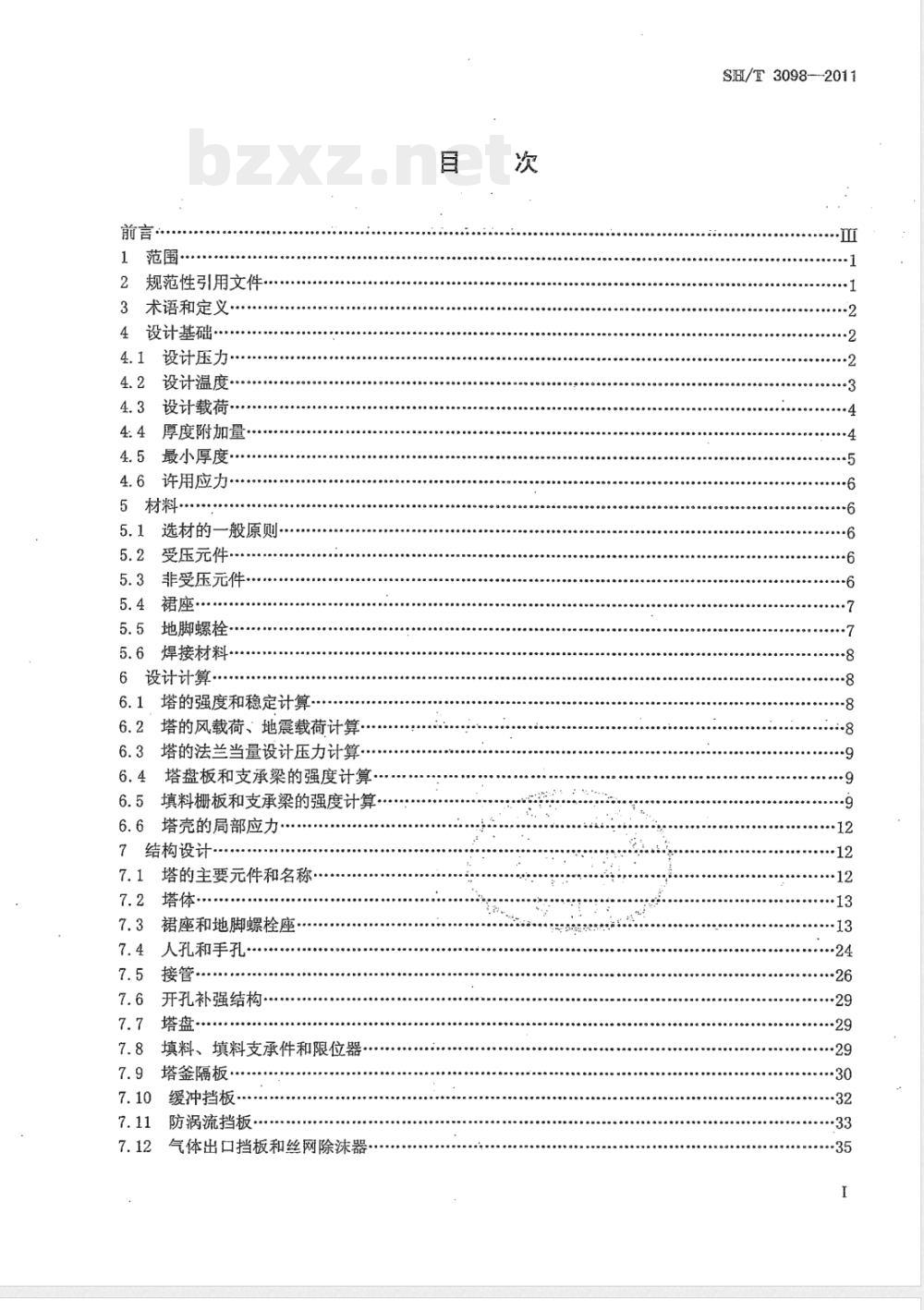

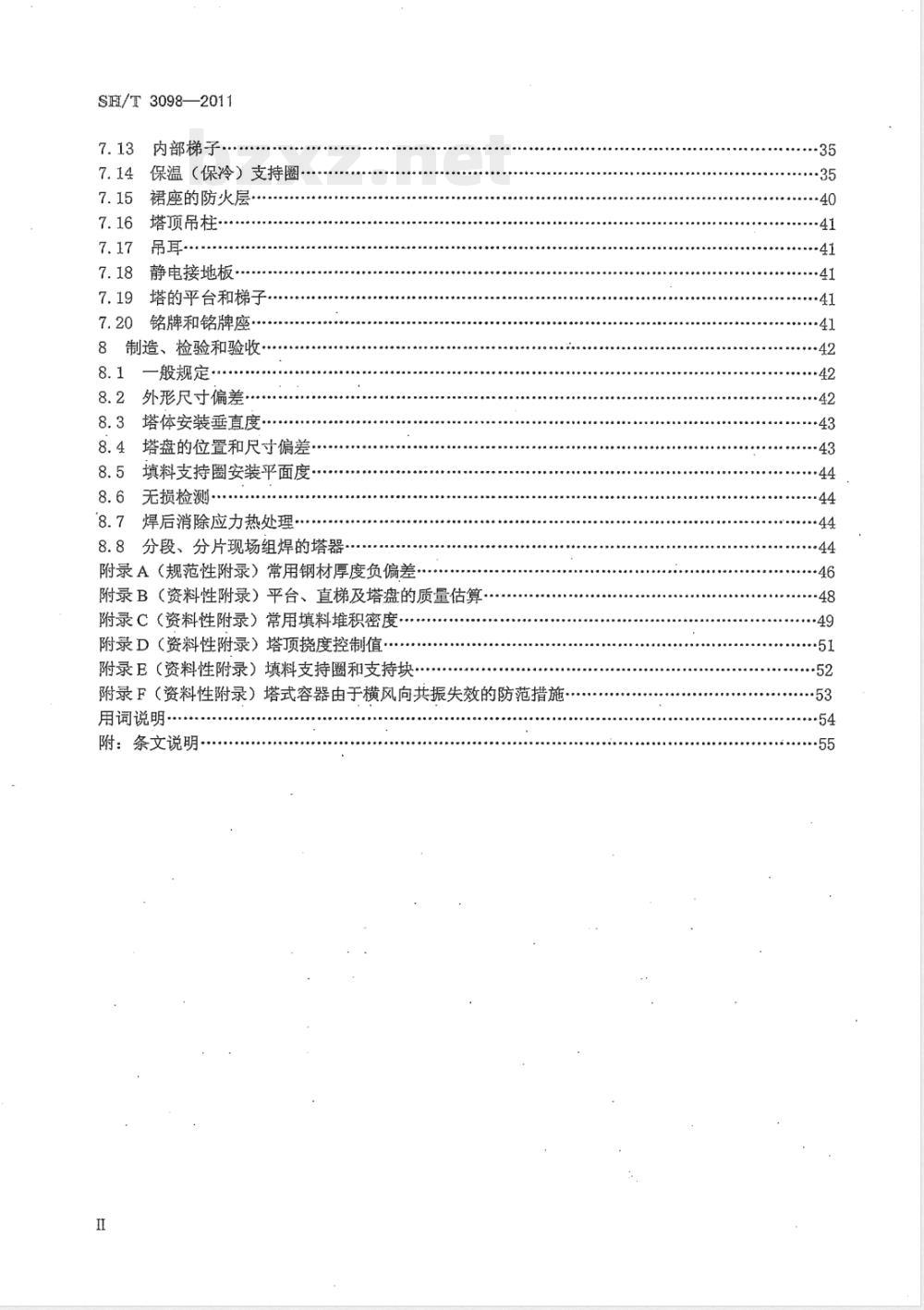

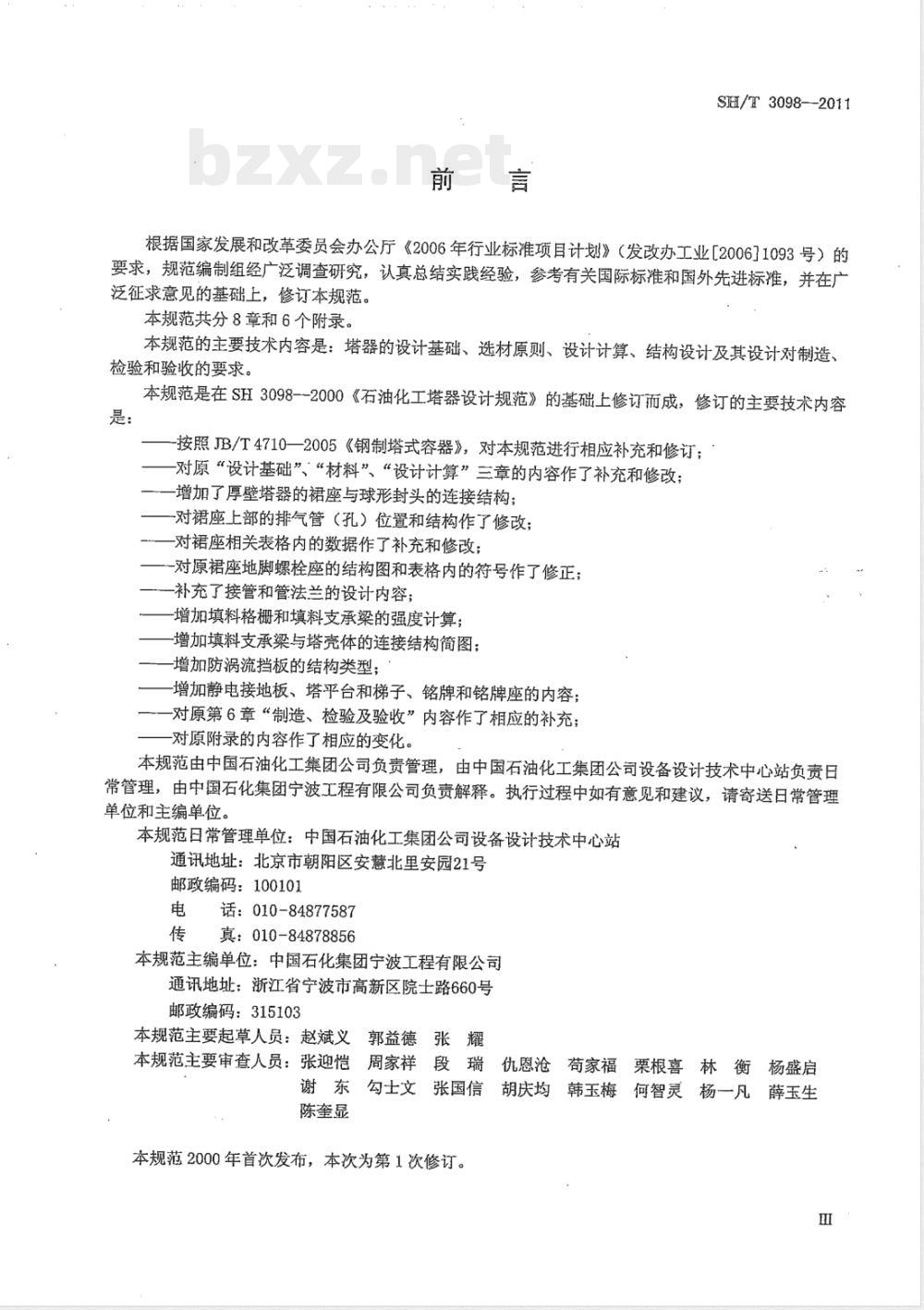

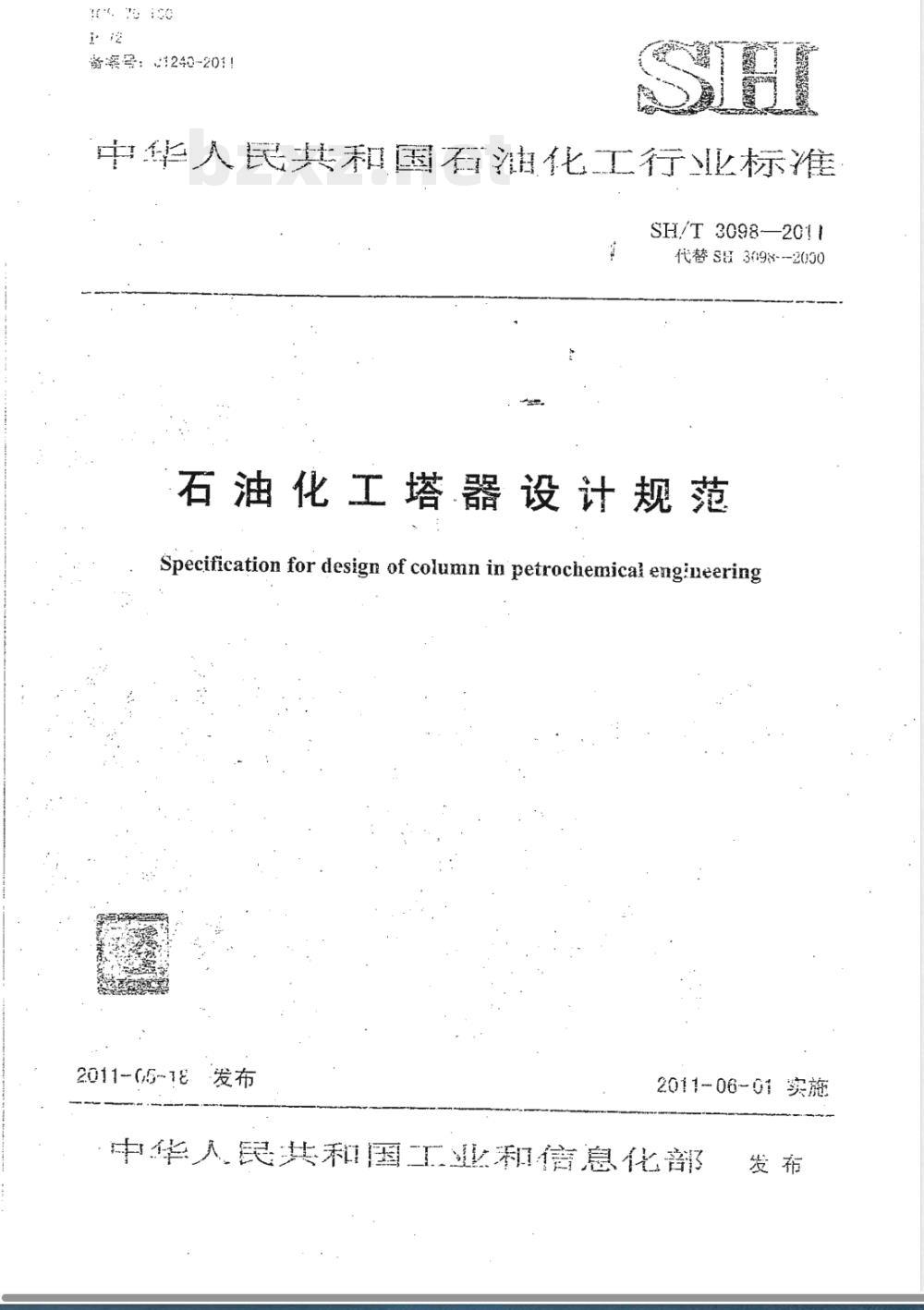

SH/T 3098—2011《石油化工塔器设计规范》 备号：1240-2011 中华人民共和国化工行业标准 代替 SH/T 3098—2000 发布信息： 2011年发布 2011-06-01实施 中华人民共和国工业和信息化部发布 前言 根据国家发展和改革委员会办公厅《2006年行业标准项目计划》的要求，规范编制组经广泛调查研究，总结实践经验，参考国际标准及国外先进标准，在广泛征求意见基础上修订本规范。本规范共分8章和6个附录。 本规范主要技术内容包括：塔器设计基础、选材原则、设计计算、结构设计及其对制造、检验和验收的要求。 本规范是在SH/T 3098—2000《石油化工塔器设计规范》基础上修订而成，并参考JB/T 4710—2005《钢制塔式容器》等标准进行补充与修订。 目录 1 范围 2 规范性引用文件 3 术语和定义 4 设计基础 4.1 设计压力 4.2 设计温度 4.3 设计载荷 4.4 厚度附加量 4.5 最小厚度 4.6 许用应力 5 材料 5.1 选材的一般原则 5.2 受压元件 5.3 非受压元件 5.4 裙座 5.5 地脚螺栓 5.6 焊接材料 6 设计计算 6.1 塔的强度和稳定计算 6.2 风载荷与地震载荷计算 6.3 法兰当量设计压力计算 6.4 塔盘板及支承梁强度计算 6.5 填料栅板及支承梁强度计算 6.6 塔壳局部应力 7 结构设计 7.1 主要元件和名称 7.2 塔体 7.3 裙座和地脚螺栓座 7.4 人孔和手孔 7.5 接管 7.6 开孔补强结构 7.7 塔盘 7.8 填料及支承件 7.9 塔釜隔板 7.10 缓冲挡板 7.11 防涡流挡板 7.12 气体出口挡板及丝网除沫器 7.13 内部梯子 7.14 保温（保冷）支持圈 7.15 裙座防火层 7.16 塔顶吊柱 7.17 吊耳 7.18 静电接地板 7.19 平台和梯子 7.20 铭牌和铭牌座 8 制造、检验和验收 8.1 一般规定 8.2 外形尺寸偏差 8.3 塔体安装垂直度 8.4 塔盘位置与尺寸偏差 8.5 填料支承圈安装平面度 8.6 无损检测 8.7 焊后热处理 8.8 分段及现场组焊塔器 附录 附录A（规范性附录）：常用钢材厚度负偏差 附录B（资料性附录）：平台、直梯及塔盘质量估算 附录C（资料性附录）：常用填料堆积密度 附录D（资料性附录）：塔顶挠度控制值 附录E（资料性附录）：填料支持圈和支持块 附录F（资料性附录）：塔式容器横风向共振失效防范措施 勘误表（节选整理） 对原标准部分条文与公式进行了修正与说明，包括： - 腐蚀裕量按GB 150规定选取 - 塔体保温（保冷）支持圈尺寸调整 - 部分公式表达修正（如H1、H2计算形式调整） - 焊接工艺评定标准更新为NB/T 47014《承压设备焊接工艺评定》 本规范适用于石油化工工程中塔器的设计、制造、检验与验收全过程。
