【GB国家标准】 用于水泥中的火山灰质混合材料

ICS91.100.10
中华人民共和国国家标准
GB/T2847—2005
代替GB/T2847--1996
用于水泥中的火山灰质混合材料Pozzolanic materials used for cement production2005-08-09发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2006-03-01实施
中华人民共和国
国家标准
用于水泥中的火山灰质混合材料GB/T2847-2005
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址bzcbs.com
电话：6852394668517548
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16
印张0.75字数16千字
2006年2月第一版
2006年2月第一次印刷
书号：1550661-26902
如有印装差错
定价10.00
由本社发行中心调换
版权专有
侵权必究
举报电话：（010）68533533

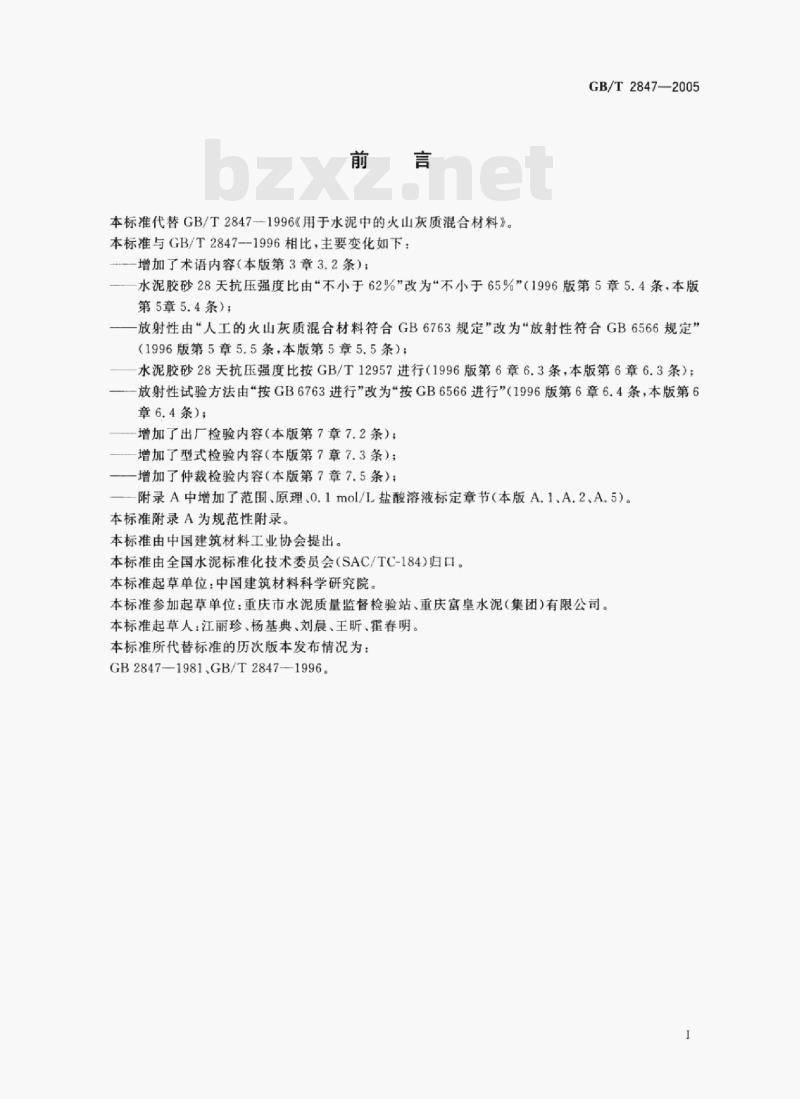

本标准代替GB/T2847—1996《用于水泥中的火山灰质混合材料》。本标准与GB/T2847--1996相比，主要变化如下：一增加了术语内容（本版第3章3.2条）：GB/T2847—2005
一水泥胶砂28天抗压强度比由“不小于62%”改为不小于65%”（1996版第5章5.4条，本版第5章5.4条）：
放射性由“人工的火山灰质混合材料符合GB6763规定”改为放射性符合GB6566规定”（1996版第5章5.5条，本版第5章5.5条）；水泥胶砂28天抗压强度比按GB/T12957进行（1996版第6章6.3条，本版第6章6.3条）；一放射性试验方法由“按GB6763进行”改为“按GB6566进行”（1996版第6章6.4条，本版第6章6.4条）；
增加了出厂检验内容（本版第7章7.2条）；增加了型式检验内容（本版第7章7.3条）；——一增加了仲裁检验内容（本版第7章7.5条）：附录A中增加了范围、原理、0.1mol/L盐酸溶液标定章节（本版A.1、A.2、A.5）本标准附录A为规范性附录。
本标准由中国建筑材料工业协会提出。本标准由全国水泥标准化技术委员会（SAC/TC-184)归口。本标准起草单位：中国建筑材料科学研究院。本标准参加起草单位：重庆市水泥质量监督检验站、重庆富皇水泥（集团）有限公司。本标准起草人：江丽珍、杨基典、刘晨、王昕、霍春明。本标准所代替标准的历次版本发布情况为：GB2847—1981.GB/T2847-1996。I

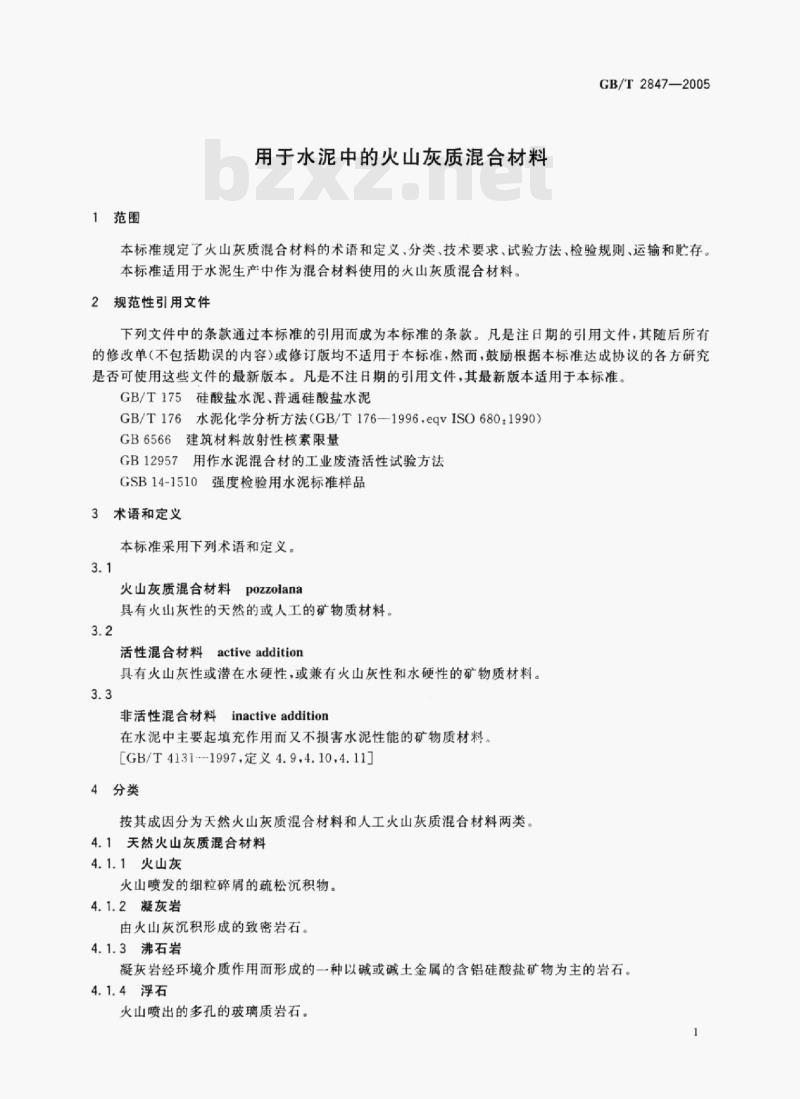

1范围
用于水泥中的火山灰质混合材料GB/T2847—2005
本标准规定了火山灰质混合材料的术语和定义、分类、技术要求，试验方法，检验规则、运输和贮存。本标准适用于水泥生产中作为混合材料使用的火山灰质混合材料。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准，GB/T175硅酸盐水泥、普通硅酸盐水泥GB/T176水泥化学分析方法（GB/T176—1996，eqvISO680：1990）GB6566建筑材料放射性核素限量GB12957用作水泥混合材的工业废渣活性试验方法GSB14-1510强度检验用水泥标准样品3术语和定义
本标准采用下列术语和定义。
火山灰质混合材料
pozzolana
具有火山灰性的天然的或人工的矿物质材料。3.2
activeaddition
活性混合材料
具有火山灰性或潜在水硬性，或兼有火山灰性和水硬性的矿物质材料。3.3
非活性混合材料
inactive addition
在水泥中主要起填充作用而又不损害水泥性能的矿物质材料。［GB/T4131--1997.定义4.9,4.10,4.11]4分类
按其成因分为天然火山灰质混合材料和人工火山灰质混合材料两类4.1天然火山灰质混合材料
4.1.1火山灰
火山喷发的细粒碎屑的疏松沉积物。4.1.2凝灰岩
由火山灰沉积形成的致密岩石。4.1.3沸石岩
凝灰岩经环境介质作用而形成的一种以碱或碱土金属的含铝硅酸盐矿物为主的岩石。4.1.4浮石
火山喷出的多孔的玻璃质岩石。1
GB/T2847—2005
4.1.5硅藻土或硅藻石
由极细致的硅藻介壳聚集、沉积形成的生物岩石，一般硅藻土呈松土状。4.2人工火山灰质混合材料
4.2.1煤研石
煤层中炭质页岩经自然或殿烧后的产物。4.2.2烧页岩
页岩或油母页岩经自燃或烧后的产物。4.2.3烧粘土
粘土经搬烧后的产物。
4.2.4煤渣
煤炭燃烧后的残渣。
4.2.5硅质渣
由矾土提取硫酸铝的
5技术要求
5.1烧失量
人工火山灰质混合材料不大于10.0%5.2三氧化硫
不大于3.5%
5.3火山灰性
合格。
5.4水泥胶砂28
天抗压强度比
不小于65%。
5.5放射性
符合GB6566靓究
6试验方法
烧失量
按GB/T176进行。
6.2三氧化硫
按GB/T176规定的硫酸盐
6.2火山灰性试验
按附录A进行。
6.3水泥胶砂28天抗压强度比
三氧化硫的测定方法进行
按GB/T12957进行。但强度检验用对比水泥为GSB14-1510强度检验用水泥标准样品或强度等级为52.5及以上的硅酸盐水泥。有矛盾时以GSB14-1510强度检验用水泥标准样品为准。6.4放射性
按GB6566进行。
7检验规则
7.1取样
在堆场（不少于200t）或采拥面不少于15个不同部位取样，每个部位取代表性样品1kg～3kg，将样品破碎后混合均匀，按四分法缩取出比试验需要量大一倍的试样。2
7.2出厂检验
出厂检验项目为5.1~5.4技术要求。7.3型式检验
型式检验项目为第5章全部技术要求。有下列情况之一应进行型式检验：原料工艺有较大改变，可能影响产品性能时正常生产时，每半年检验一次；产品长期停产后，恢复生产时：出厂检验结果与上次型式检验有较大差异时：一国家质量监督机构提出型式检验的要求时。7.4判定规则
GB/T2847—2005
7.4.1出厂检验结果符合本标准5.1～5.4技术要求时，判为出厂检验格。若其中任何一项不符合要求，允许在同一取样点中重新加倍取样进行全部项目的复检，以复检结果判定。7.4.2型式检验结果符合本标准第5章技术要求时，判为型式检验合格。春其中任何一项不符合要求，允许在同一取样点中重新加倍取样进行全部项目的复检，以复检结果制定。仅符合5.1、5.2和5.5要求的火山灰质混合材料非活性混合材料，5.1、5.2和5.5中任何一项木符合要求的火山灰质混合材料不能作为水泥混合材料使用。7.5仲裁检验
当买卖双方对产品质量有争议时，买卖双方应将双方认可的样品签封，送省级或省级以上国家认可的质量监督检验机构进仲裁检验。8运输和贮存
火山灰质混合材料在运输和贮存时不宜受潮、混人杂物，同时应防止污染环境P
GB/T2847—2005
A.1范围
附录A
（规范性附录）
火山灰性试验方法
本附录规定了火山灰质混合材料的火山灰性试验方法，适用于火山灰质混合材料的检验。A.2原理
火山灰性是通过在规定时间周期后，水化水泥接触的水溶液中存在的氢氧化钙量与能使同一碱性溶液饱和的氢氧化钙相比较来确定。如果该溶液中氢氧化钙浓度低于饱和浓度，则判定该火山灰水泥具有火山灰性（或火山灰性合格）。A.3试剂
在分析中，应使用新鲜煮沸的或相当纯度的蒸馏水：所用试剂应为分析纯或优级纯试剂。用于标定与配制标准溶液的试剂应为基准试剂。A.3.10.1mol/L盐酸标准溶液
将8.5mL浓度为36%～38%（质量分数）的盐酸加水稀释至1L，摇匀。A.3.2盐酸溶液（1+1）。
A.3.3甲基橙溶液（1g/L)。
A.3.4氢氧化钾溶液（200g/L）。A.3.5钙黄绿素一甲基百里香酚蓝一酚酥混合指示剂（简称CMP混合指示剂）：称取1.000g钙黄绿素，1.000g甲基百里香酚蓝，0.200g酚酸与50g已在105℃~110℃烘于过的硝酸钾混合研细保存在磨口瓶中。
三乙醇胺溶液（1+2）
A.3.7碳酸钙标准溶液：将碳酸钙（CaCO）在105℃~110℃烘干箱内烘干2h并称取0.6g，精确至0.0001g，置于300mlL烧杯中，加人约50ml.水，盖上表面Ⅲ，沿杯口滴加盐酸溶液（1+1）至碳酸钙全部溶解后，加热微沸数分钟，冷却至室温后，将其移人250mL容量瓶中，加水稀释至标线，摇；A.3.80.015mol/I乙二胺四乙酸二钠（EDTA）标准溶液：将5.6gEDTA置于烧杯中，加人约200mL水，加热溶解，过滤，稀释至1000mL，摇勾。A.4
仪器设备
塑料瓶：500ml.左右、配有螺旋式密封盖的圆简状容器.数个；A.4.1
粗颈漏斗：1个
移液管：25ml100mL.各1个
洗耳球：1个；
5磨口锥形瓶：300ml，数个：
烧杯：400ml，数个：
A.4.7容量瓶：250ml.,1个：
酸式滴定管：50ml，2个；免费标准bzxz.net
碱式滴定管：50mL，2个；
A.4.10天平
A.4.10.1量程不小于50g.最小分度值不大于0.01g；A.4.10.2量程不小于50g，最小分度值不大于0.0001gA。4.11恒温箱：可控制温度40℃士1℃。A.5溶液的标定
A.5.10.1mol/L盐酸标准溶液的标定GB/T2847—2005
将碳酸钠（NazCO,）在130℃烘干箱内烘干2h并称取0.15g，精确至0.0001g，置于300mL锥形瓶中，加人约100mL水使其溶解，加人甲基橙溶液（1g/L)1滴，用0.1mol/L盐酸标准溶液滴定至溶液呈橙红色
盐酸标准溶液浓度按式（A.1)计算：mx1000
c(HCI)=
式中：
c(HCl）一盐酸标准溶液的浓度，单位为摩尔每升（mol/L）；V.盐酸标准溶液消耗的体积，单位为毫升（mL）；m-称取碳酸钠的质量，单位为克（g）；53.0——（Na.CO.）的摩尔质量，单位为克每摩尔（g/mol）。A.5.20.015mol/LEDTA标准溶液的标定.+..(A., 1)
吸取25.00mL碳酸钙标准溶液，放入400mL烧杯中，用水稀释至约200mL，加人适量的CMP混合指示剂，在搅拌下加人氢氧化钾溶液（200g/L），至出现绿色荧光后再过量2ml.～3mL，用0.015mol/LEDTA标准溶液滴定至绿色荧光消失并呈现红色。EDTA标准溶液对氧化钙滴定度按式（A.2）计算：c×Vz×Mco25X0.5603Xc
Tcao=9
式中：
EDTA标准溶液对氧化钙的滴定度，单位为毫克每毫升（mg/ml）：每毫升碳酸钙标准溶液中碳酸钙含量，单位为毫克每毫升（mg/ml.）；C
V：一EDTA标准溶液消耗的体积，单位为毫升（mL.）Vz-一吸取碳酸钙标准溶液的体积，单位为毫升（mL）；0.5603---—氧化钙与碳酸钙的摩尔质量比。A.6试验材料
A.6.1火山灰质混合材料
含水量小于1%，80μm方孔筛筛余为1%~3%。A.6.2硅酸盐水泥
符合GB175有关要求的硅酸盐水泥，强度等级不低于42.5。A.6.3试验样品
将硅酸盐水泥（A.6.2)和火山灰质混合材料（A.6.1）按7：3质量比混合而成。A.7试验步骤
A.7.1将塑料瓶洗净，干燥，冷却至室温：..(A.2)
A.7.2用移液管吸取100ml.蒸馏水注人塑料瓶中，盖紧（或塞紧）瓶口，放人40℃士1℃恒温箱中恒温1h：
GB/T2847—2005
A.7.3称取20g试验样品，精确至0.01g，经粗颈漏斗迅速将试样倒人塑料瓶中，立即盖紧（或塞紧）瓶口.用力摇动20s，防止水泥结块粘住瓶底；A.7.4将塑料瓶再次放人40℃士1℃恒温箱中恒温，保证瓶底放平，使瓶底形成一层均勾的水泥层（为防止瓶内温度明显下降，在恒温箱外的操作应尽快完成）：A.7.5在8天或15天后取出塑料瓶，将瓶内溶液迅速过滤到磨口锥形瓶中，塞紧瓶口，待滤液冷却至室温，充分摇勾；
A.7.6总碱度（氢氧根离子浓度）测定吸取25.00mL滤液并放人300mL锥形瓶中，加水稀释至约100mL，加人甲基橙溶液（1g/L）1滴.用0.1mol/L盐酸标准溶液滴定至溶液呈橙红色总碱度（氢氧根离子浓度）按式（A3）计算：XoH=40Xc(HCDXV
式中：
总碱度（氢氧根离子衣度），单位为毫摩尔每升（mmol/L）盐酸溶液浓度：单位为摩尔每升（mol/L），盐酸清液消耗的体积.单位为毫升（mL）：25滤领换算为1000ml的比值。
A.7.7氧化钙的测定
..（A.3)
吸取25.00
液并放人400mL烧杯中，滴加盐酸溶液（1+1）使浴液呈酸性（用广范围pH试纸检验），加水稀释到约250mL，加入三乙醇胺（1+2）1mL，再加入适量的CMP混合指示剂，在搅拌下加人氢氧化钾溶S200g/L)至出现绿色荧光后，再过量5mL~8mL，用0.15mol/LEDTA标准溶液滴定至绿色卖消失并呈现红色氧化钙含量按式（A.4）计算：
式中：
40X1c0XV5
氧化钙含量，单位为毫摩尔每升（mmol/L）；EDD际准溶液对氧化钙的滴定度，单位为毫克每毫升（mg/nL)：EDT标准溶液消耗的体积，单位为毫升（mL）：氧化的尔质量，单位为克每摩尔（g/mol)；40
25mL法换算为1000mL的比值。
A.8结果表示
.......( A.4)
以总碱度（氢氧根离子液度）为横坐标，以氧化钙含量为织坐标，将试验结果点在火山灰活性图上，见图A。1。如果试验点落在图中曲线（40℃时氢氧化钙的溶解度曲线）的下方，则认为该混合材料火山灰性试验合格；如果试验点落在图中曲线上方或曲线上，则需要重做试验，不过塑料瓶应在恒温箱内放置15天。此时如果试验点落在图中曲线的下方则认为该混合材料火山灰性试验仍为合格。6
(/rouu)
TTMTTT
GB/T28472005
氢氧根离子浓度/（mmol/L）
评定火山灰性的曲线图
GB/T2847-2005
参考文献
GB/T4131—1997
7水泥的命名，定义和术语
GB/T2847-2005
版权专有侵权必究
书号：155066：1-26902
定价：
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
