【其他行业标准】 石油化工钢结构工程施工质量验收规范

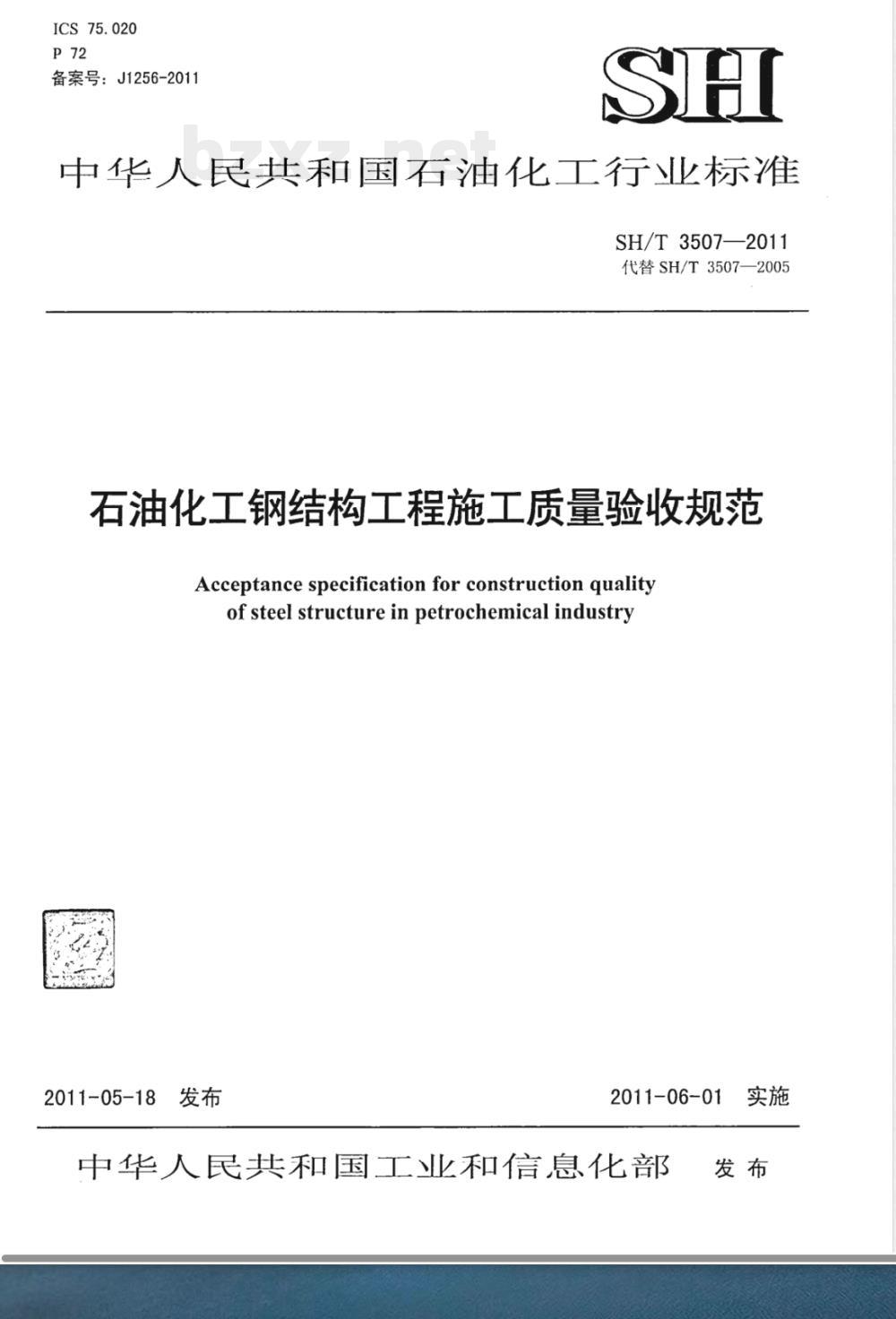

ICS 75.020 P72 备案号：J1256-2011 SH 中华人民共和国石油化工行业标准 SH/T 3507—2011 代替 SH/T 3507—2005 石油化工钢结构工程施工质量验收规范 Acceptance specification for construction quality of steel structure in petrochemical industry 2011-05-18发布 2011-06-01实施 中华人民共和国工业和信息化部 发布 前言 根据国家发展和改革委员会办公厅《2006年行业标准项目计划》（发改办工业[2006]1093号）的要求，规范编制组经广泛调查研究，认真总结实践经验，参考有关国际标准和国外先进标准，并在广泛征求意见的基础上修订本规范。本规范共分14章。 本规范主要技术内容包括：石油化工工程新建、扩建与改建项目钢结构工程的材料验收、工厂化制造、拼装、基础验收、现场安装、焊接及涂装施工的质量验收标准。 本规范在SH/T3507—2005基础上修订，主要修订内容包括：更改标准名称；修改质量验收参数；增加检验方法和检验数量；删除管筒预制内容；规范性附录A、B调整为标准条文；删除附录C；并按施工顺序调整标准结构。 1 范围 本规范规定了石油化工工程中塔架、管廊和框架等钢结构工程工厂化制造和安装施工的质量验收标准。 本规范适用于新建、扩建与改建项目中碳素结构钢、低合金结构钢制作的塔架、管廊和框架等钢结构工程施工质量验收。 2 规范性引用文件 GB 8923 涂装前钢材表面锈蚀等级和除锈等级 GB 9978 建筑构件防火喷涂材料性能试验方法 GB 14907 钢结构防火涂料 GB 50205—2001 钢结构工程施工质量验收规范 GB/T 3098.1 紧固件机械性能 螺栓、螺钉和螺柱 JB/T 4730.2 承压设备无损检测 第2部分：射线检测 JB/T 4730.3 承压设备无损检测 第3部分：超声检测 JB/T 4735 钢制焊接常压容器 SH 3137 石油化工钢结构防火技术规范 SH/T 3503 石油化工工程建设交工技术文件规定 SH/T 3508 石油化工安装工程施工质量验收统一标准 3 术语和定义 4 一般规定 5 材料 5.1 钢材 5.2 焊接材料 5.3 连接用紧固件 5.4 涂装材料 5.5 压型金属板 6 钢结构工厂化制造 6.1 切割 6.2 矫正和成型 6.3 制孔 6.4 焊接H型钢 6.5 管筒 6.6 钢构件 6.7 端部铣平 6.8 钢构件拼装 7 基础和支承面验收 8 钢结构安装 8.1 塔架安装 8.2 框架、管廊安装 8.3 钢平台、钢梯和防护栏杆安装 8.4 压型金属板安装 8.5 其他构件安装 9 焊接 10 紧固件连接 10.1 普通螺栓连接 10.2 高强度螺栓连接 11 涂装 11.1 防腐涂料涂装 11.2 防火涂料涂装 12 交工技术文件 用词说明 附：条文说明
