【GB国家标准】 /ISO 5597:1987 液压缸活塞和活塞杆动密封沟槽尺寸和公差

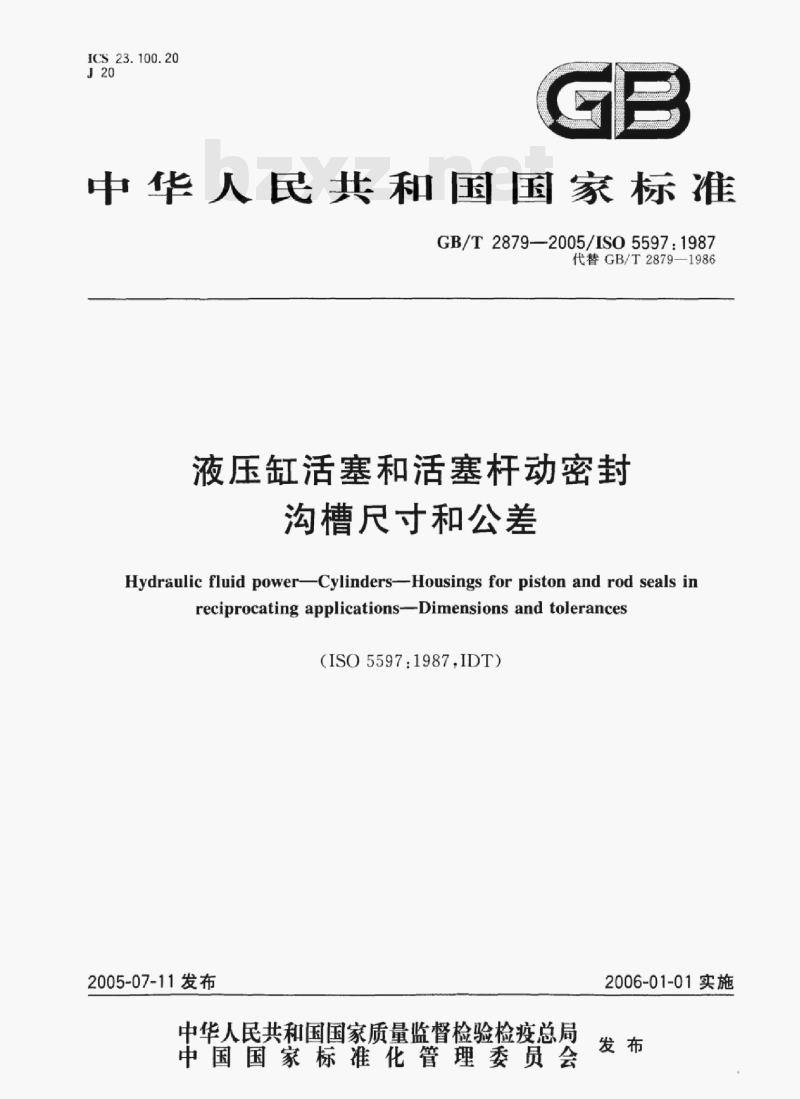

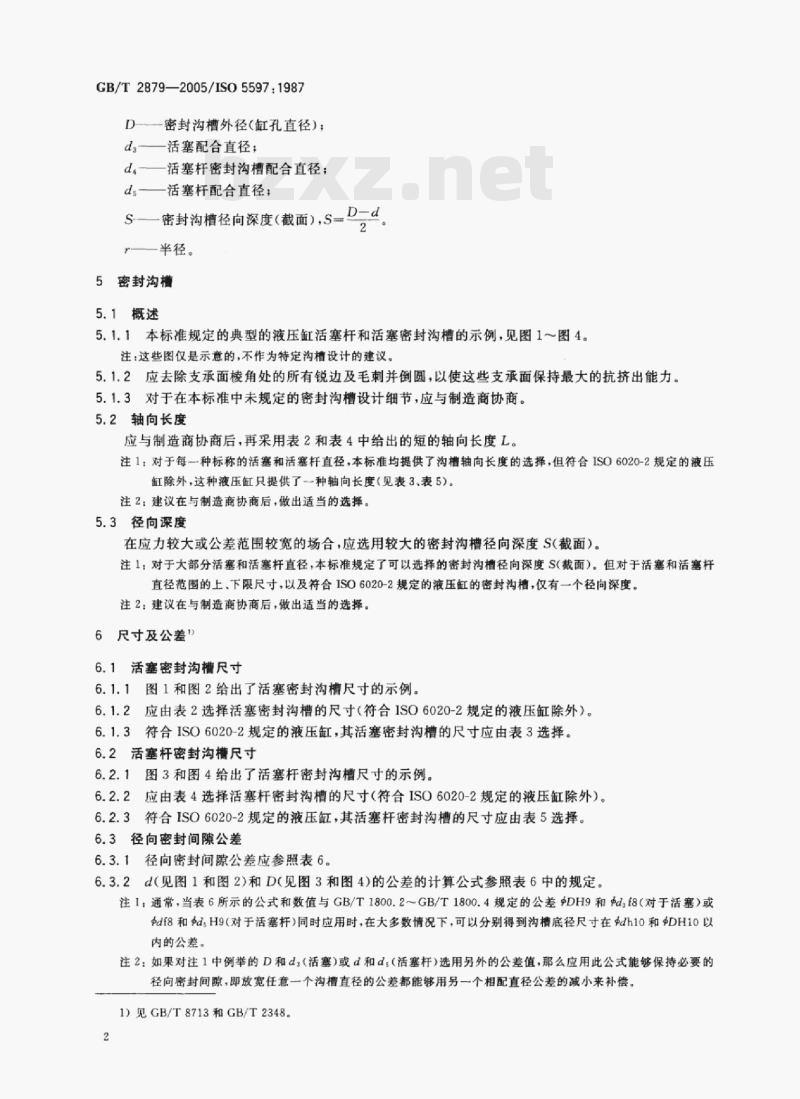

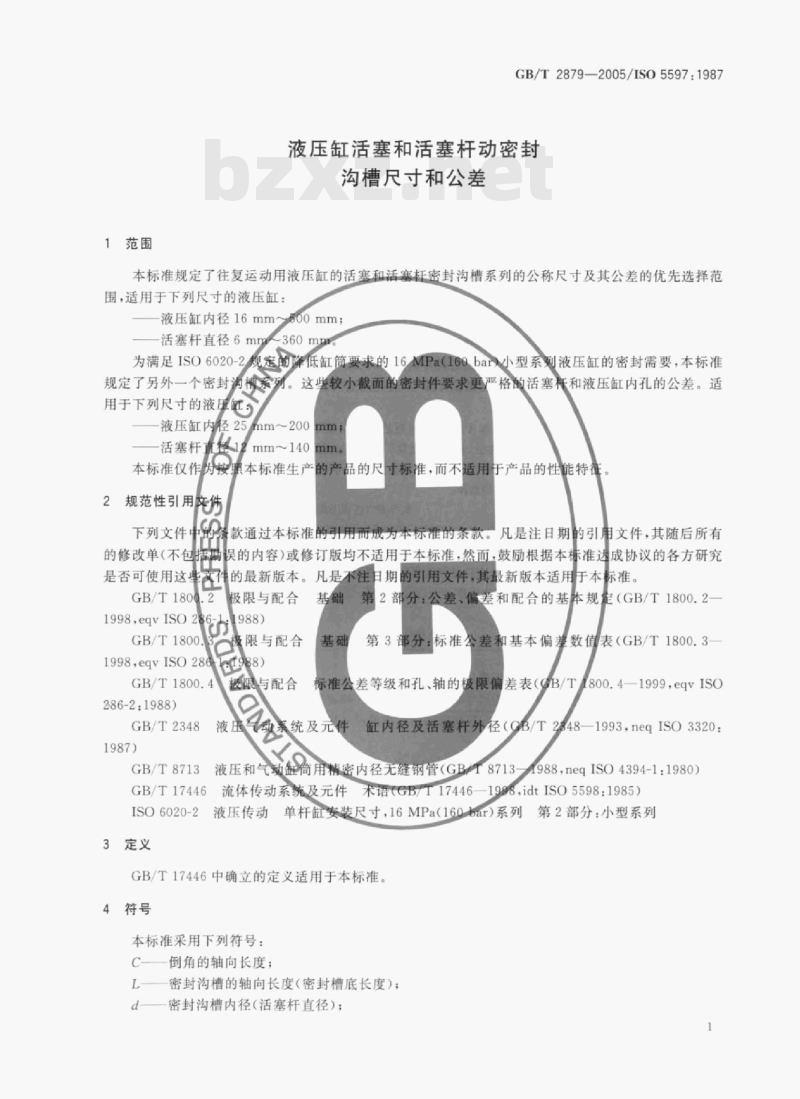

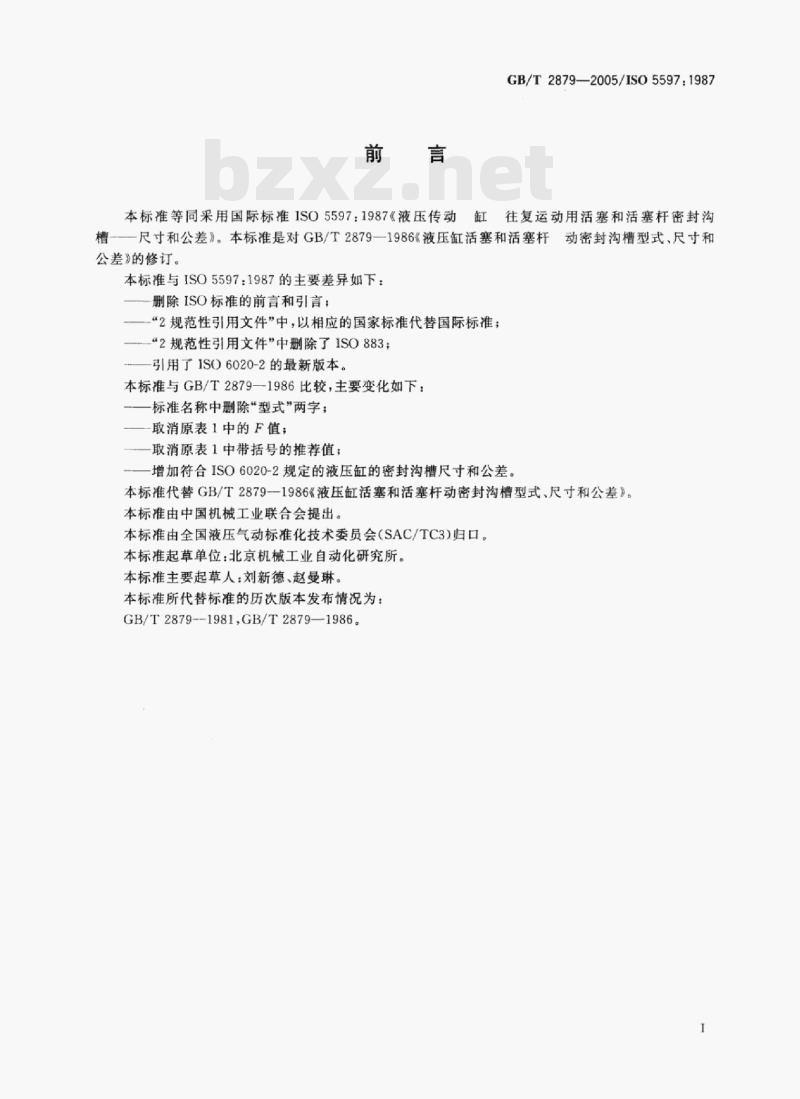

ICS 23.100.20 J 20 中华人民共和国国家标准 GB/T 2879—2005 / ISO 5597:1987 代替 GB/T 2879—1986 液压缸活塞和活塞杆动密封沟槽尺寸和公差 Hydraulic fluid power — Cylinders — Housings for piston and rod seals in reciprocating applications — Dimensions and tolerances (ISO 5597:1987, IDT) 2005-07-11发布 2006-01-01实施 中华人民共和国国家质量监督检验检疫总局 中国国家标准化管理委员会 发布 前言 本标准等同采用国际标准 ISO 5597:1987《液压传动缸往复运动用活塞和活塞杆密封沟槽—尺寸和公差》，是对 GB/T 2879—1986 的修订。 与 ISO 5597:1987 相比，主要差异为：删除ISO标准的前言和引言；以国家标准替代部分国际标准作为规范性引用文件；删除 ISO 883；引用 ISO 6020-2 最新版本。 与 GB/T 2879—1986 相比，主要变化包括：标准名称删除“型式”；取消原表1中的F值；取消带括号的推荐值；增加符合 ISO 6020-2 的液压缸密封沟槽尺寸和公差。 本标准由中国机械工业联合会提出，由全国液压气动标准化技术委员会（SAC/TC 3）归口。本标准起草单位：北京机械工业自动化研究所。本标准主要起草人：刘新德、赵曼琳。本标准历次版本包括：GB/T 2879—1981、GB/T 2879—1986。 1 范围 本标准规定了往复运动用液压缸活塞和活塞杆密封沟槽系列的公称尺寸及其公差的优先选择范围。 适用于以下尺寸范围的液压缸： 液压缸内径：16 mm～1000 mm； 活塞杆直径：6 mm～360 mm。 为满足 ISO 6020-2 规定的16 MPa（160 bar）小型系列液压缸的密封要求，本标准规定了另一密封沟槽系列，对应更小截面的密封件，对活塞杆和缸筒内孔公差要求更严格。 适用范围： 液压缸内径：25 mm～200 mm； 活塞杆直径：12 mm～140 mm。 本标准仅作为产品尺寸标准，不涉及产品性能特征。 2 规范性引用文件 下列文件中的条款通过本标准引用而成为本标准条款。凡注日期的引用文件，其后续修改单或修订版不适用于本标准；凡不注日期的引用文件，其最新版本适用于本标准。 GB/T 1800.2 极限与配合 基础 第2部分：公差、偏差和配合的基本规定（eqv ISO 286-2:1988） GB/T 1800.3 极限与配合 基础 第3部分：标准公差和基本偏差数值表 GB/T 1800.4 极限与配合 标准公差等级及孔轴极限偏差表（eqv ISO 286） GB/T 2348 液压气动缸内径及活塞杆外径（neq ISO 3320:1987） GB/T 8713 液压和气动用精密内径无缝钢管（neq ISO 4394-1:1980） GB/T 17446 流体传动系统及元件术语（idt ISO 5598:1985） ISO 6020-2 液压传动单杆缸安装尺寸 （后续引用内容因OCR缺失未完整收录）
