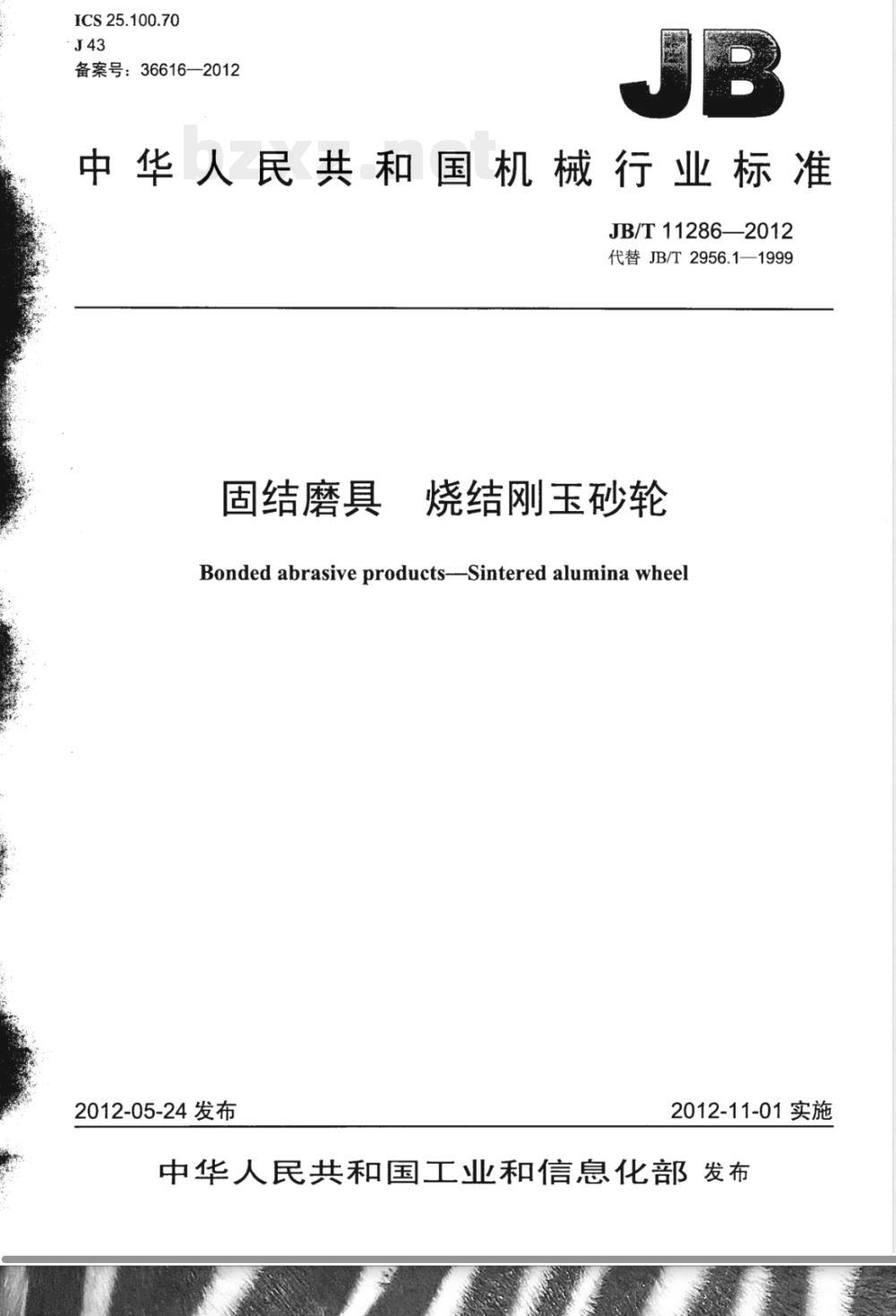

【其他行业标准】 固结磨具 烧结刚玉砂轮

ICS25.100.70
备案号：36616—2012
中华人民共和国机械行业标准　JB/T11286—2012
代替JB/T2956.11999
固结磨具
烧结刚玉砂轮
Bonded abrasive products---Sintered alumina wheel2012-05-24发布
2012-11-01实施
中华人民共和国工业和信息化部发布前言．

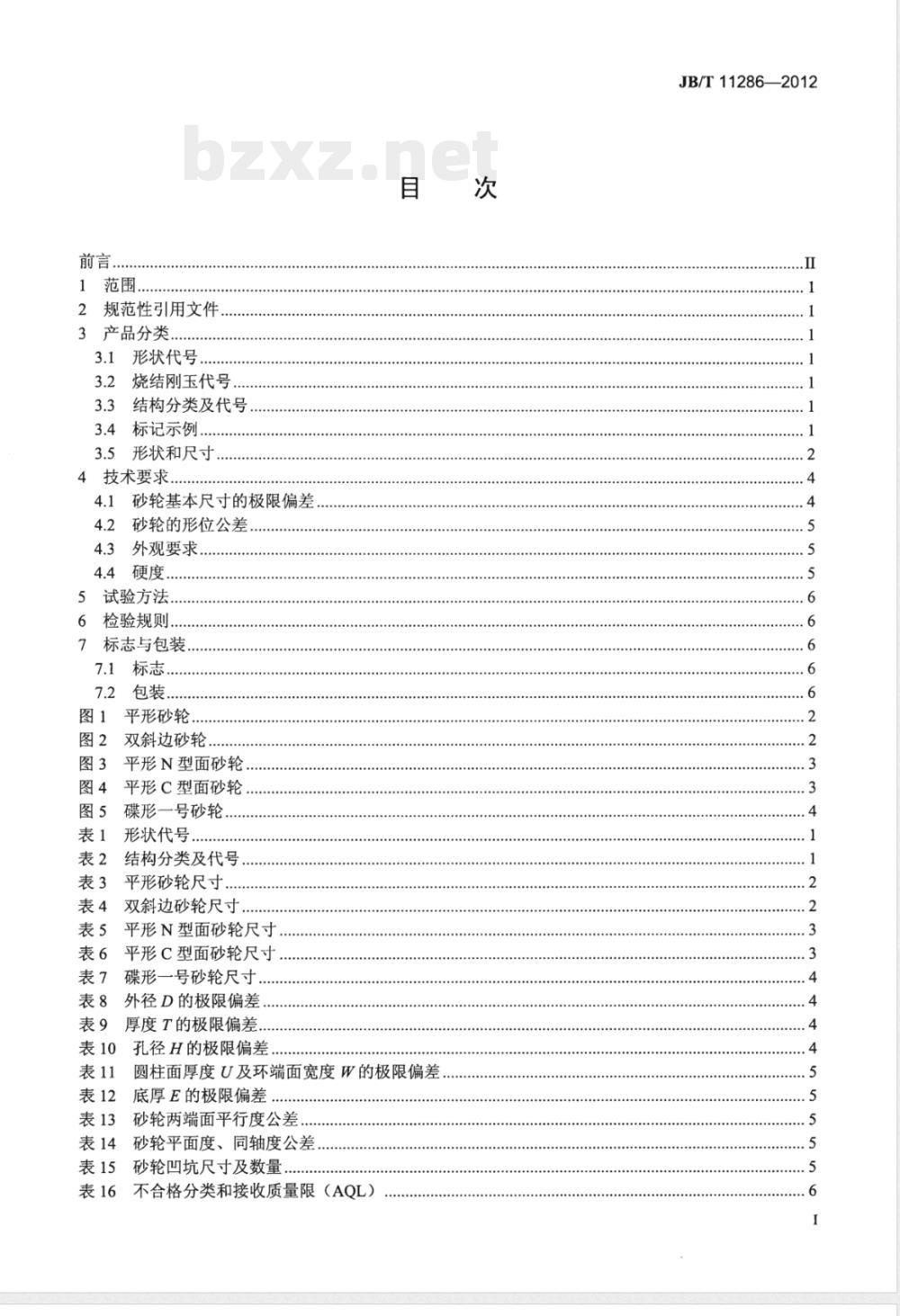

2规范性引用文件
3产品分类..
3.1形状代号
3.2烧结刚玉代号.
3.3结构分类及代号
3.4标记示例..
3.5形状和尺寸，
4技术要求.
砂轮基本尺寸的极限偏差
砂轮的形位公差
4.3外观要求
4.4硬度..
5试验方法..
检验规则，
标志与包装.
7.1标志．
平形砂轮.
双斜边砂轮，
平形N型面砂轮
平形C型面砂轮..
碟形一号砂轮.
形状代号.
结构分类及代号，
平形砂轮尺寸.
双斜边砂轮尺寸
平形N型面砂轮尺寸
平形C型面砂轮尺寸
碟形一号砂轮尺寸
外径D的极限偏差
厚度T的极限偏差..
孔径H的极限偏差
圆柱面厚度U及环端面宽度W的极限偏差底厚E的极限偏差
砂轮两端面平行度公差.
表14砂轮平面度、同轴度公差
表15砂轮凹坑尺寸及数量
不合格分类和接收质量限（AQL）表16
JB/T11286—2012
JB/T11286--2012

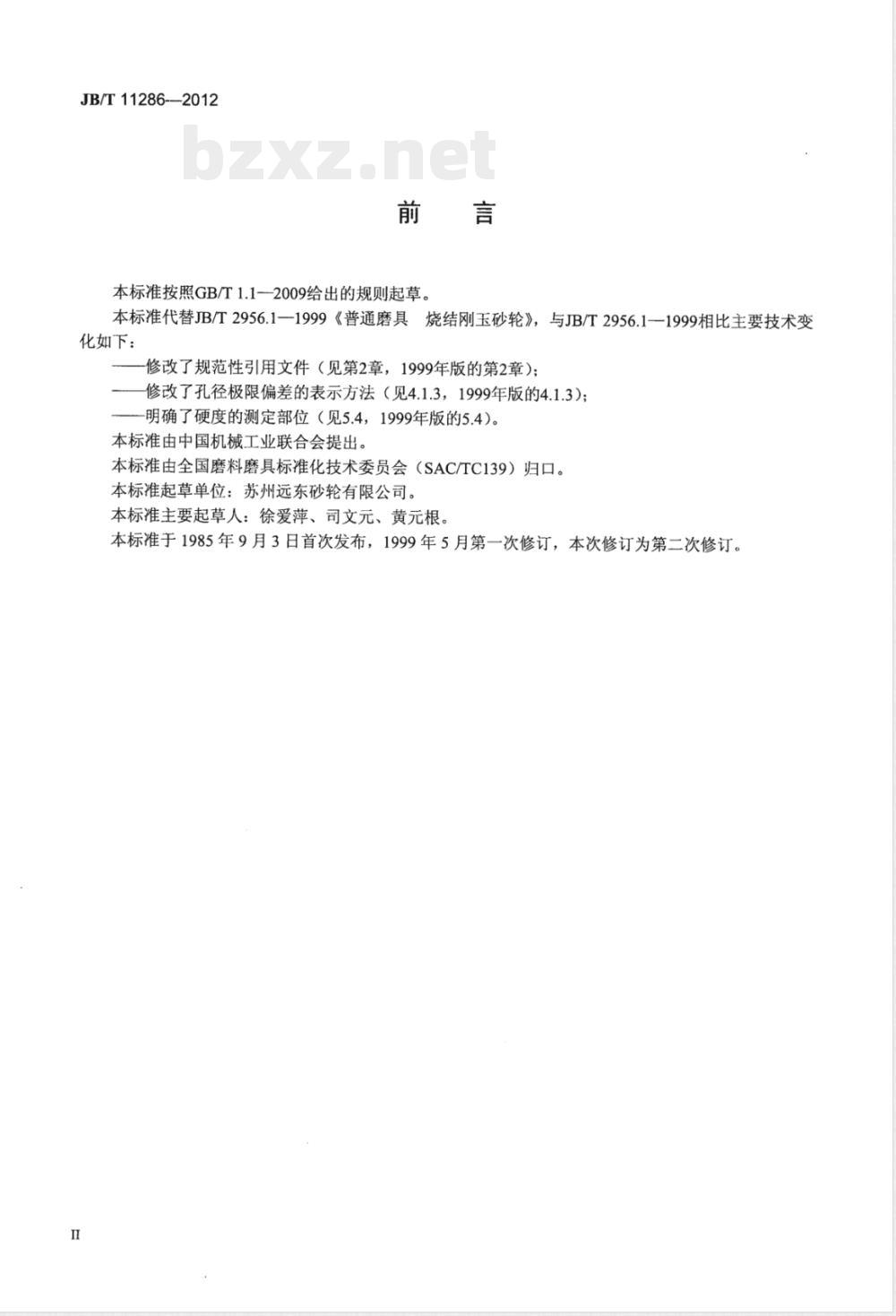

本标准按照GB/T1.1--2009给出的规则起草。本标准代替JB/T2956.1—1999《普通磨具烧结刚玉砂轮》，与JB/T2956.1-1999相比主要技术变化如下：
修改了规范性引用文件（见第2章，1999年版的第2章）；修改了孔径极限偏差的表示方法（见4.1.3，1999年版的4.1.3）；-明确了硬度的测定部位（见5.4，1999年版的5.4）。本标准由中国机械工业联合会提出。本标准由全国磨料磨具标准化技术委员会（SAC/TC139）归口。本标准起草单位：苏州远东砂轮有限公司。本标准主要起草人：徐爱萍、司文元、黄元根。本标准于1985年9月3日首次发布，1999年5月第一次修订，本次修订为第二次修订。I
1范围
固结磨具
烧结刚玉砂轮
JB/T11286—2012
本标准规定了烧结刚玉砂轮的产品分类、技术要求、试验方法、检验规则、标志与包装。本标准适用于外径为30mm125mm的烧结刚玉砂轮（以下简称砂轮）。2规范性引用文件

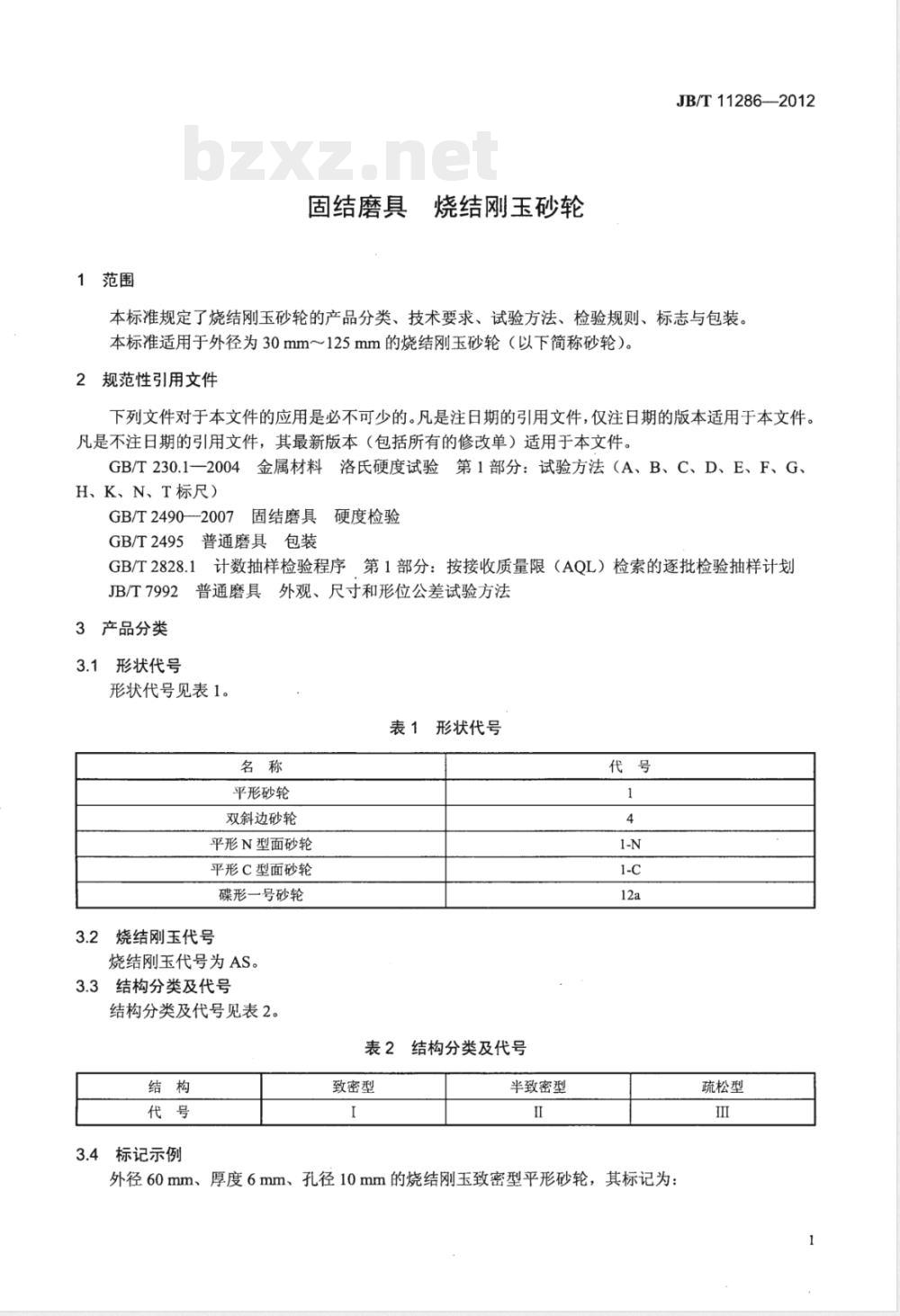

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T230.1一2004金属材料洛氏硬度试验第1部分：试验方法（A、B、C、D、E、F、G、H、K、N、T标尺）
GB/T2490—-2007固结磨具
硬度检验
GB/T2495普通磨具包装
GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划JB/T7992普通磨具外观、尺寸和形位公差试验方法3产品分类
3.1形状代号
形状代号见表1。
表1形状代号
平形砂轮
双斜边砂轮
平形N型面砂轮
平形C型面砂轮
碟形一号砂轮
烧结刚玉代号
烧结刚玉代号为AS。
结构分类及代号
结构分类及代号见表2。
3.4标记示例
表2结构分类及代号
致密型
半致密型
疏松型
外径60mm、厚度6mm、孔径10mm的烧结刚玉致密型平形砂轮，其标记为：JB/T11286---2012
砂轮1
60×6×10
3.5形状和尺寸

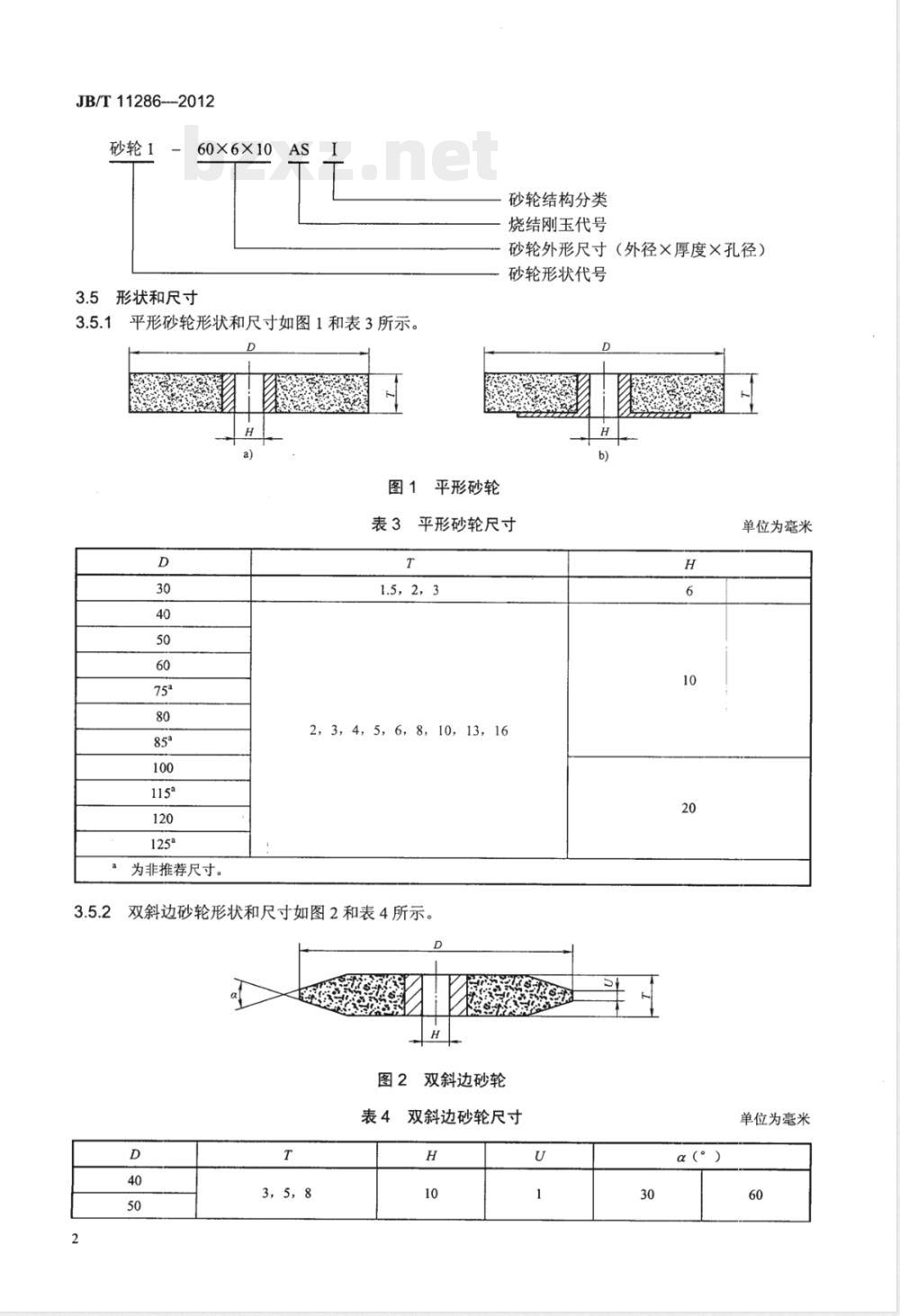

3.5.1平形砂轮形状和尺寸如图1和表3所示。图1平形砂轮
砂轮结构分类
烧结刚玉代号
砂轮外形尺寸（外径×厚度×孔径）砂轮形状代号
表3平形砂轮尺寸
为非推荐尺寸。
1.5，2，3
2，3，4，5，6，8，10，13，16双斜边砂轮形状和尺寸如图2和表4所示。3.5.2
图2双斜边砂轮
表4双斜边砂轮尺寸
3，5，8
α(°)
单位为毫米
单位为毫米
5，6，8，10，13，16
为非推荐尺寸。
表4（续）
平形N型面砂轮形状和尺寸如图3和表5所示。D
图3平形N型面砂轮
表5平形N型面砂轮尺寸
为非推荐尺寸。
2，3，4，5，6，8
2，3，4，5，6，8，10，13，165，6，8，10，13，16
3.5.4平形C型面砂轮形状和尺寸如图4和表6所示。H
图4平形C型面砂轮
表6平形C型面砂轮尺寸
为非推荐尺寸。
3，4，5，6，8
3，4，5，6，8，10，13，16
JB/T11286-—2012
α（°）
单位为毫米
α(° )
单位为毫米
α（°）
JB/T11286—2012
3.5.5碟形一号砂轮形状和尺寸如图5和表7所示。B
图5碟形一号砂轮
碟形一号砂轮尺寸
为非推荐尺寸。
4技术要求
4.1砂轮基本尺寸的极限偏差
4.1.1外径D的极限偏差见表8。
外径D
>60～125
厚度T的极限偏差见表9。
厚度T
表8外径D的极限偏差
表9厚度T的极限偏差
4.1.3孔径H的极限偏差见表10。表10孔径H的极限偏差
孔径Ｈ
α(°）
极限偏差
极限偏差
极限偏差
单位为毫米
β°）
单位为毫米
单位为毫米
单位为毫米
4.1.4圆柱面厚度U及环端面宽度W的极限偏差见表11。表11圆柱面厚度U及环端面宽度W的极限偏差圆柱面厚度U及环端面宽度W
所有尺寸
底厚E的极限偏差见表12。
底厚E
所有尺寸
砂轮的形位公差
圆柱面厚度U
极限偏差
表12底厚E的极限偏差
JB/T11286-—2012
单位为毫米
环端面宽度W
单位为毫米
极限偏差
砂轮两端面平行度公差见表13。4.2.1
表13砂轮两端面平行度公差
>80～125
2砂轮平面度、同轴度公差见表14。4.2.2
表14砂轮平面度、同轴度公差
4.3外观要求
平面度
同轴度
单位为毫米
单位为毫米
4.3.1砂轮表面上不允许有尺寸大于0.8mm的凹坑，尺寸小于0.5mm的凹坑不计数，其余凹坑尺寸及数量不应超过表15的规定。
表15砂轮凹坑尺寸及数量
外径mmbzxz.net
砂轮不得有裂纹，色泽应为均匀玫瑰红。4.3.2
凹坑数量　个
免检凹坑
凹坑尺寸mm
4.3.3砂轮中镶的金属圈不得高于砂轮端面，但可以低于砂轮端面0.2mm［平形砂轮图1b）中有卡盘一面的例外]。
4.3.4砂轮边棱缺损的长度不得超过2mm，缺损深度最大尺寸不得超过0.5mm。每一砂轮边棱缺损不得超过4处。I、IⅡI型免检。4.4硬度
烧结刚玉砂轮硬度不应低于75HRA。5
JB/T11286—-2012
5试验方法
5.1砂轮基本尺寸极限偏差，砂轮形位公差的试验方法按JB/T7992的规定。5.2裂纹、凹坑及边棱缺损用带标尺的10倍放大镜检查。5.3色泽用目测检查，在色泽上不应有明显差别。5.4砂轮的硬度按GB/T230.1-2004规定进行检验，硬度测定部位按GB/T2490--2007的规定。6检验规则
6.1产品出厂（或验收）检验，应按第4章和第5章的规定执行。6.2产品按GB/T2828.1实施抽样检验。抽样方案采用一次抽样方案，检查水平采用一般检查水平I，不合格分类和接收质量限（AQL）见表16，对于B类不合格按单片计数，对于C类不合格按每片砂轮的单项不合格计数。
S不合格分类和接收质量限（AQL）表16
B类不合格
孔径极限偏差、硬度、裂纹、色泽、标志错误4.0
7标志与包装
7.1标志
7.1.1砂轮表面或包装上应标志如下内容：a）制造厂商标或厂名；
b）产品名称；
c）规格与结构；
d）生产日期。
C类不合格
外形尺寸极限偏差（孔径极限偏差除外）、形位公差、凹坑、边棱缺损、标志不全或不清10
7.1.2外径D>60mm的砂轮应标志在产品表面；外径D≤60mm的砂轮可在包装物或说明书上标注。7.1.3标志应清晰、牢固。
7.2包装
按GB/T2495的规定执行。
JB/T11286-2012
打印日期：2013年3月25日F009A中华人民共和国
机械行业标准
固结磨具烧结刚玉砂轮
JB/T11286—2012
机械工业出版社出版发行
北京市百万庄大街22号
邮政编码：100037
210mm×297mm·0.75印张·17千字2012年12月第1版第1次印刷
定价：15.00元
书号：15111·10713
网址：http：//www.cmpbook.com编辑部电话：
直销中心电话：
（010）88379778
（010）88379693
封面无防伪标均为盗版
版权专有
侵权必究
