【其他行业标准】 普通磨料 清洁度的测定

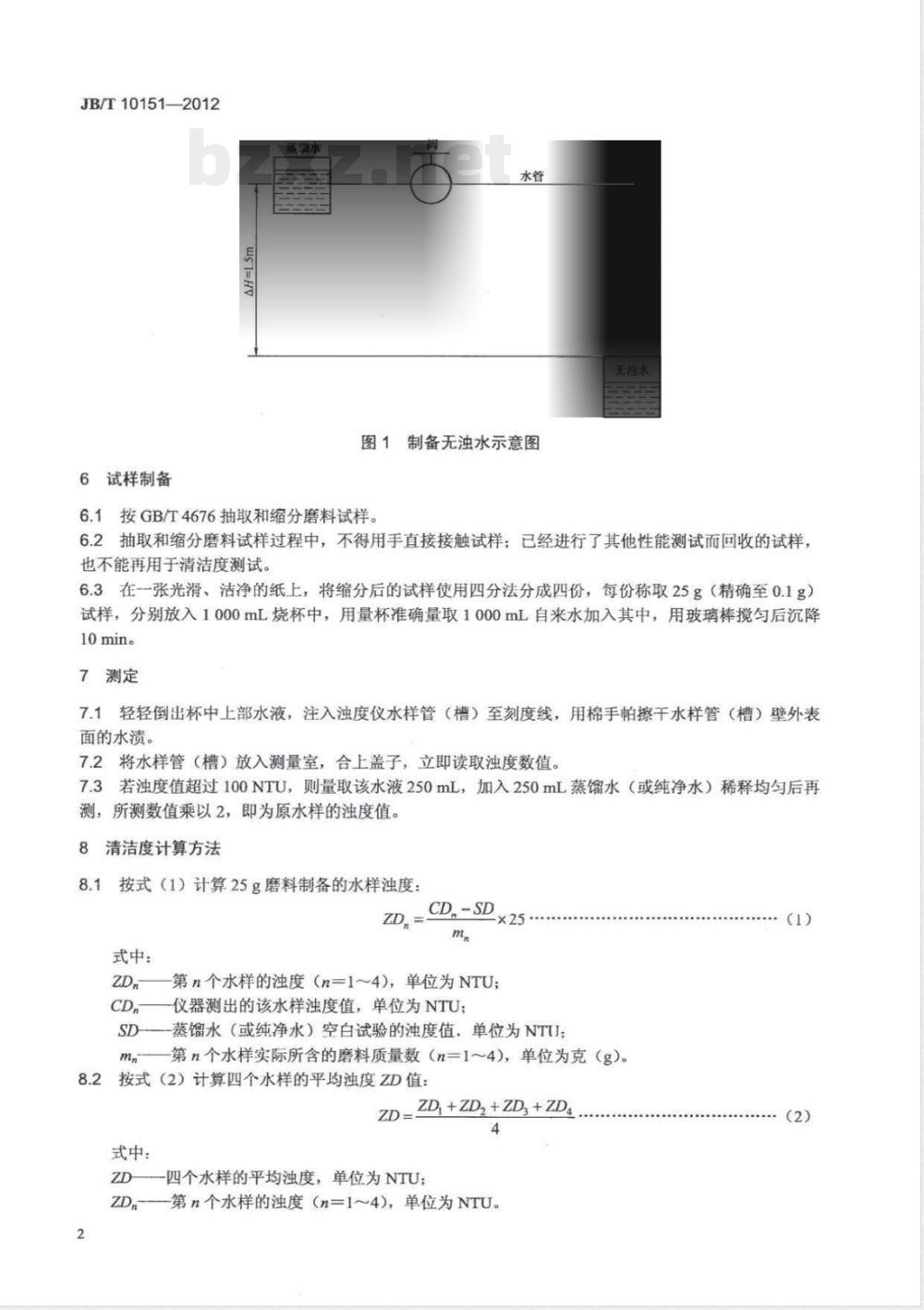

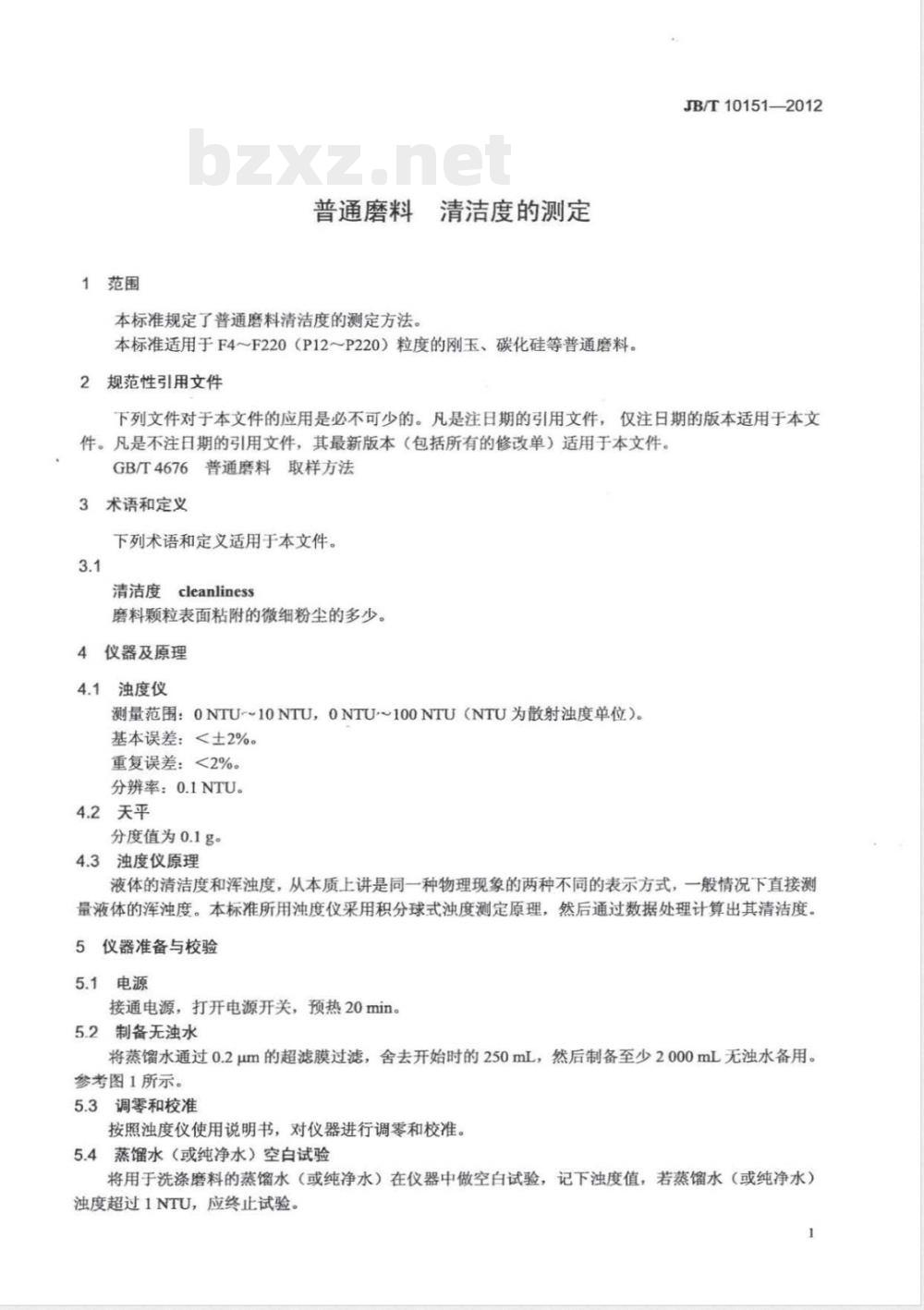

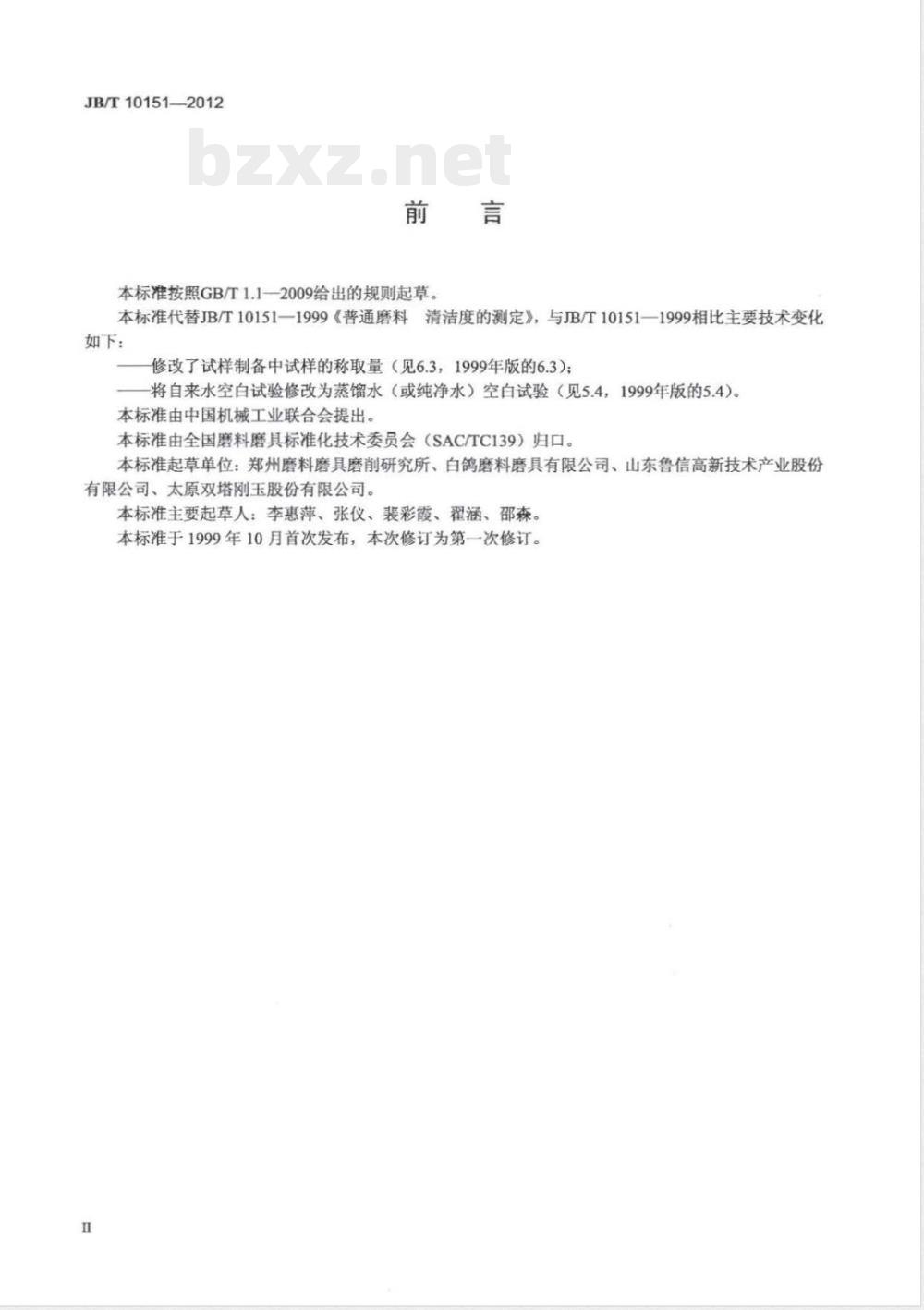

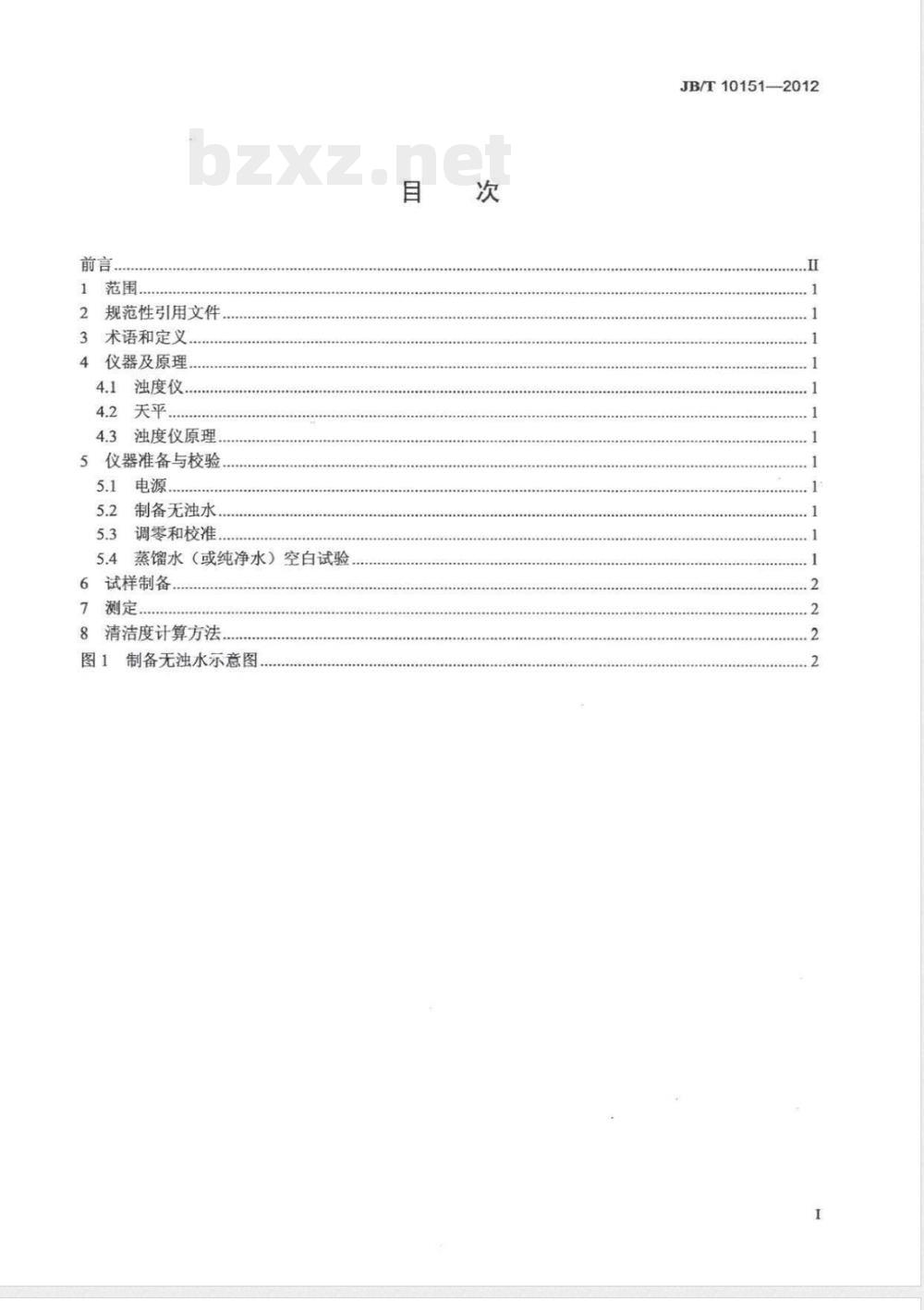

ICS25.100.70 J43 备案号：36603-2012 中华人民共和国机械行业标准 JB/T10151—2012 代替JB/T10151—1999 普通磨料清洁度的测定 Conventional abrasive Determination of cleanliness 2012-05-24 发布 2012-11-01 实施 中华人民共和国工业和信息化部发布 前言 本标准按照GB/T1.1—2009的规则起草。本标准代替JB/T10151—1999《普通磨料清洁度的测定》，主要技术变化如下：修改了试样制备中试样的称取量（见6.3），将自来水空白试验修改为蒸馏水（或纯净水）空白试验（见5.4）。本标准由中国机械工业联合会提出，由全国磨料磨具标准化技术委员会（SAC/TC139）归口。起草单位包括郑州磨料磨具磨削研究所、白鸽磨料磨具有限公司、山东鲁信高新技术产业股份有限公司、太原双塔刚玉股份有限公司。主要起草人：李惠萍、张仪、裴彩霞、翟涵、邵森。本标准于1999年10月首次发布，本次修订为第一次修订。 1 范围 本标准规定了普通磨料清洁度的测定方法，适用于F4～F220（P12～P220）粒度的刚玉、碳化硅等磨料。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T4676 普通磨料取样方法。 3 术语和定义 3.1 清洁度（cleanliness）：磨料颗粒表面粘附的微细粉尘的多少。 4 仪器及原理 4.1 浊度仪：测量范围0NTU~10NTU或0NTU~100NTU（NTU为散射浊度单位），基本误差<±2%，重复误差<2%，分辨率0.1NTU。 4.2 天平：分度值为0.1g。 4.3 浊度仪原理：液体的清洁度和浑浊度本质上是同一物理现象的不同表示方式，一般通过测量液体浑浊度，然后通过数据处理计算清洁度。所用浊度仪为积分球式浊度测定仪。 5 仪器准备与校验 5.1 电源：接通电源，打开电源开关，预热20min。 5.2 制备无浊水：将蒸馏水通过0.2μm超滤膜过滤，舍去开始的250mL，制备至少2000mL无浊水备用（见图1）。 5.3 调零和校准：按照浊度仪说明书进行调零和校准。 5.4 蒸馏水（或纯净水）空白试验：用于洗涤磨料的蒸馏水在仪器中做空白试验，记录浊度值，若超过1NTU，应终止试验。 6 试样制备 6.1 按GB/T4676抽取和缩分磨料试样。 6.2 抽取和缩分过程中不得用手直接接触试样，已进行其他性能测试的回收试样不得用于清洁度测试。 6.3 在光滑、洁净的纸上将缩分后的试样四分法分成四份，每份称取25g（精确至0.1g），分别放入1000mL烧杯中，用量杯准确量取1000mL蒸馏水（或纯净水）加入，用玻璃棒搅匀后沉降10min。 7 测定 7.1 轻轻倒出杯中上部水液，注入浊度仪水样管至刻度线，用棉手帕擦干水样管外壁。 7.2 将水样管放入测量室，合上盖子，立即读取浊度数值。 7.3 若浊度值超过100NTU，则取该水液250mL，加入250mL蒸馏水稀释均匀后测，测得数值乘以2即为原水样浊度。 8 清洁度计算方法 8.1 按式（1）计算25g磨料制备的水样浊度：ZDn = CDn - SD，其中ZDn为第n个水样的浊度（n=1~4，单位NTU），CDn为仪器测得浊度值，SD为蒸馏水（或纯净水）空白试验浊度值，mn为第n个水样实际含磨料质量（g）。 8.2 按式（2）计算四个水样平均浊度ZD值：ZD = (ZD1 + ZD2 + ZD3 + ZD4)/4。
