【其他行业标准】 超硬磨料 堆积密度测定方法

ICS25.100.70
备案号：366192012

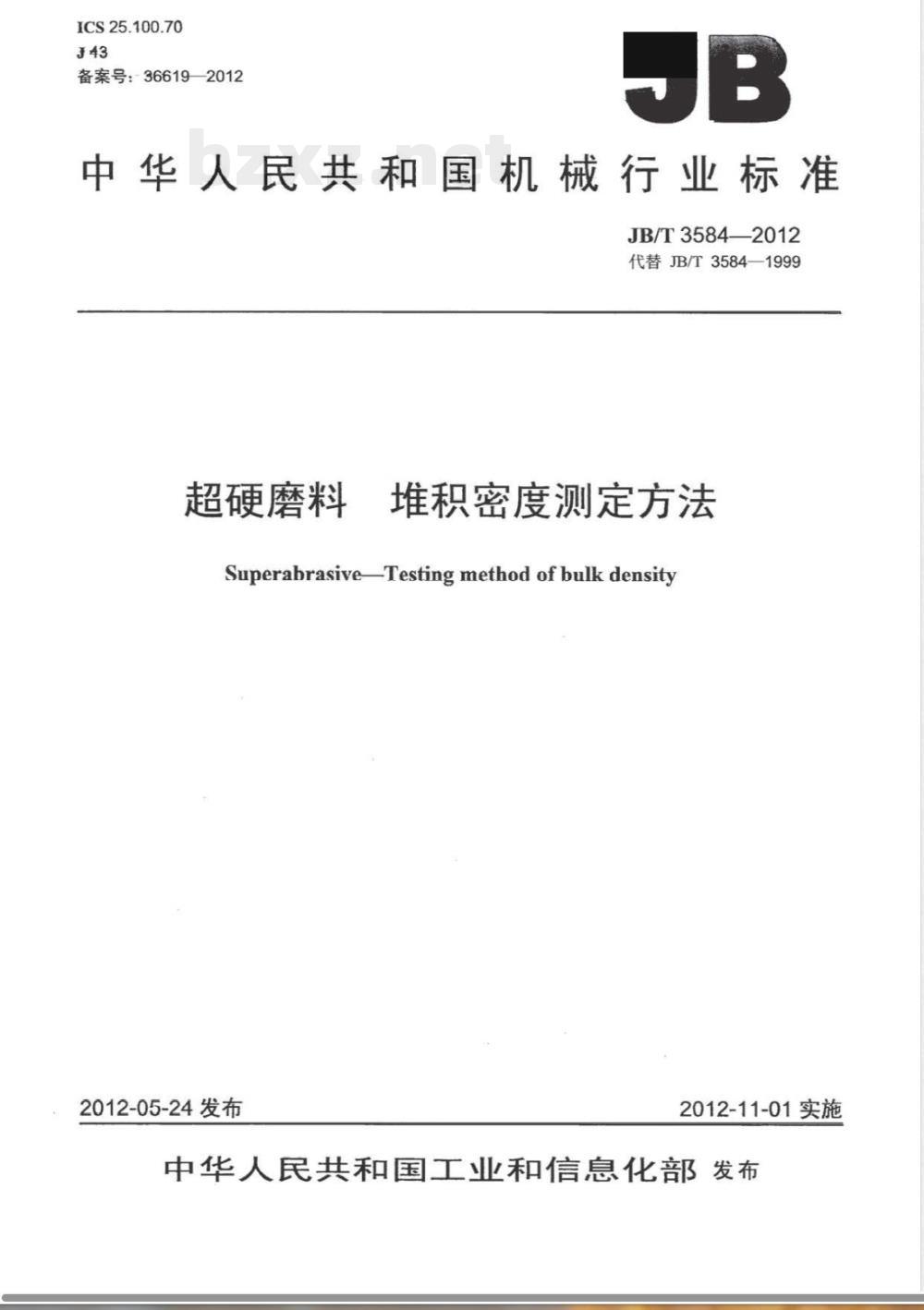

中华人民共和国机械行业标准
JB/T3584—2012
代替JB/T3584—1999
超硬磨料
堆积密度测定方法
SuperabrasiveTesting method of bulk density2012-05-24发布
2012-11-01实施

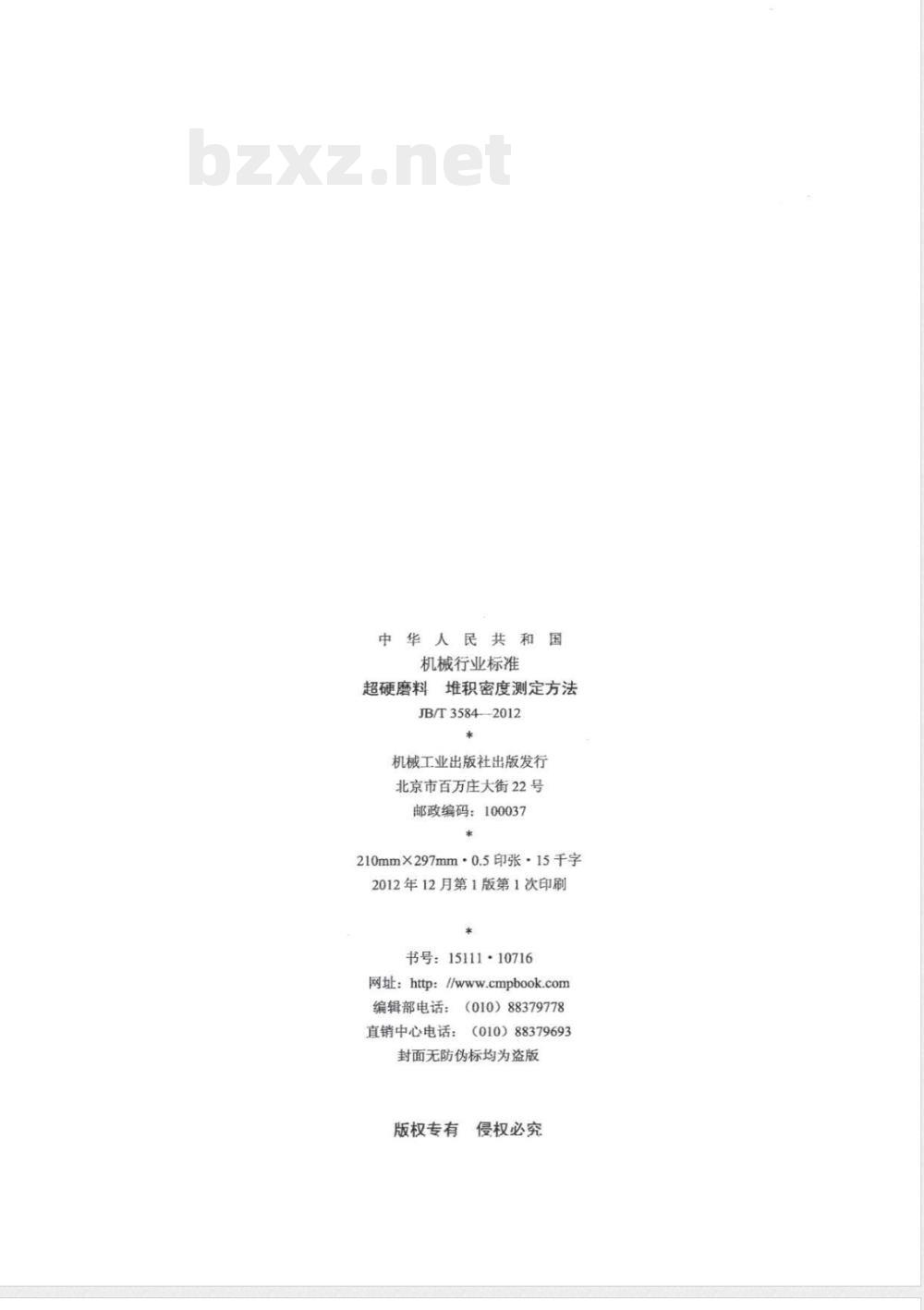

中华人民共和国工业和信息化部发布中华人民共和国
机械行业标准
堆积密度测定方法
超硬磨料
JB/T35842012
机械工业出版社出版发行
北京市百万庄大街22号
邮政编码：100037
210mm×297mm?0.5印张?15千字
2012年12月第1版第1次印刷
书号：15111·10716
网址：http：//www.cmpbook.com编辑部电话：
直销中心电话：
（010）88379778
（010）88379693
封面无防伪标均为盗版
版权专有
侵权必究

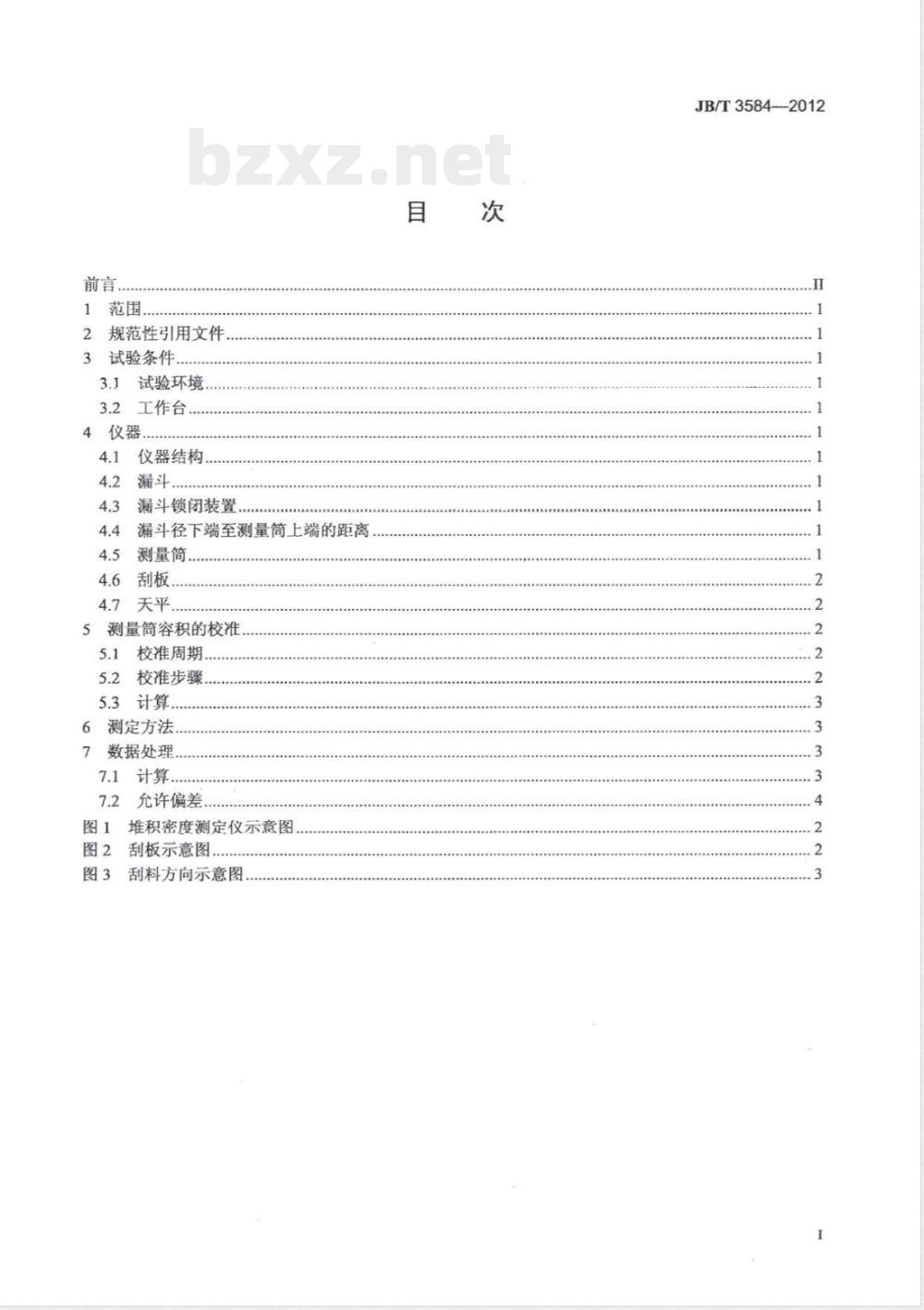

2规范性引用文件
3试验条件
3.1试验环境
3.2工作台.
4仪器
仪器结构.
漏斗锁闭装置
漏斗径下端至测量筒上端的距离测量筒.
5测量筒容积的校准
校准周期
5.2校准步骤
5.3计算..
6测定方法
7数据处理
7.1计算.
7.2允许偏差
图1堆积密度测定仪示意图
图2刮板示意图，
图3刮料方向示意图
JB/T3584—2012
JB/T3584—2012

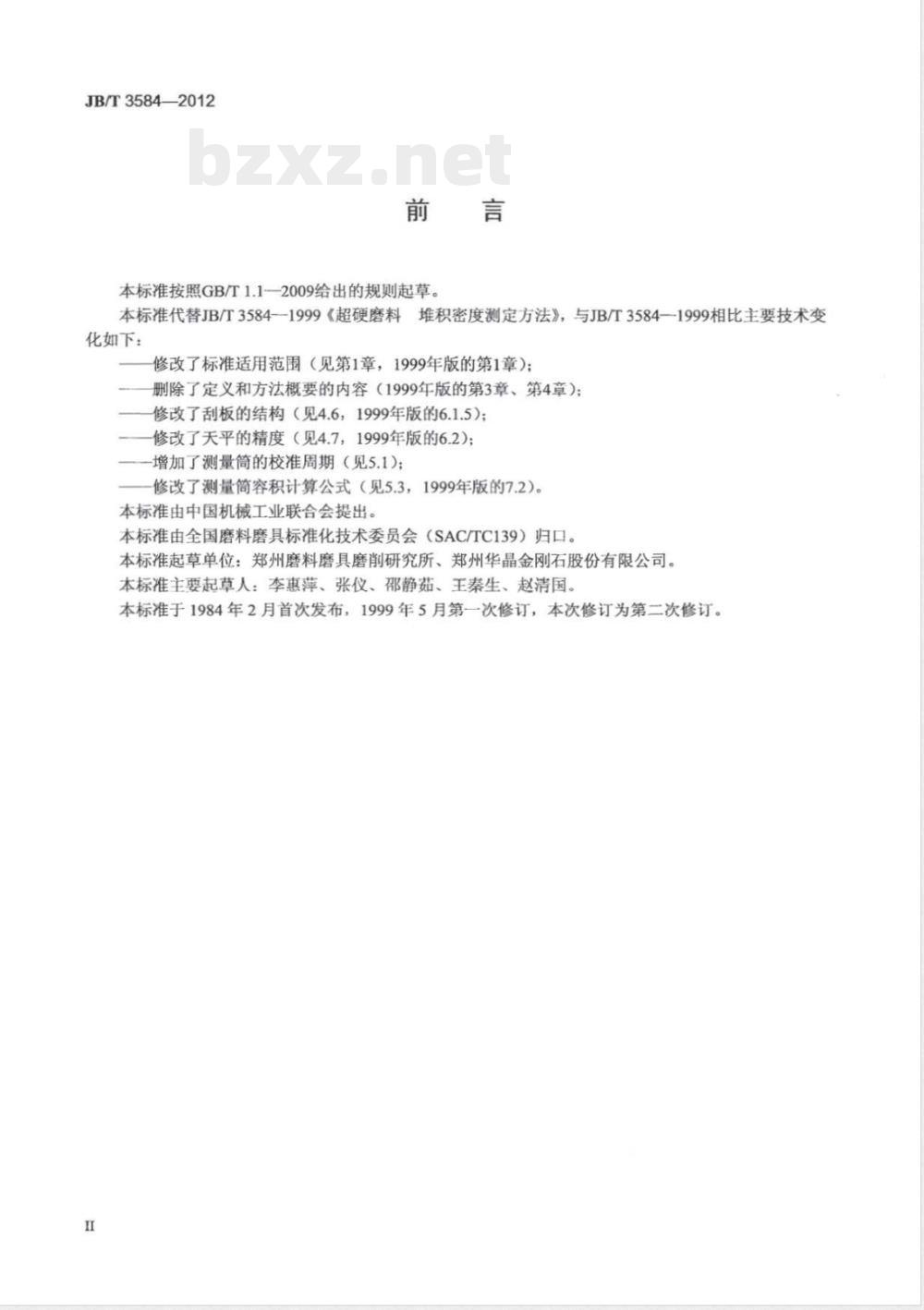

本标准按照GB/T1.1—2009给出的规则起草。本标准代替JB/T3584—1999《超硬磨料堆积密度测定方法》，与JB/T3584—-1999相比主要技术变化如下：wwW.bzxz.Net
修改了标准适用范围（见第1章，1999年版的第1章）；删除了定义和方法概要的内容（1999年版的第3章、第4章）；修改了刮板的结构（见4.6，1999年版的6.1.5）；修改了天平的精度（见4.7，1999年版的6.2）；一增加了测量筒的校准周期（见5.1)；修改了测量简容积计算公式（见5.3，1999年版的7.2）。本标准由中国机械工业联合会提出。本标准由全国磨料磨具标准化技术委员会（SAC/TC139）归口。本标准起草单位：郑州磨料磨具磨削研究所、郑州华晶金刚石股份有限公司。本标准主要起草人：李惠萍、张仪、邵静茹、王秦生、赵清国。本标准于1984年2月首次发布，1999年5月第一次修订，本次修订为第二次修订。I

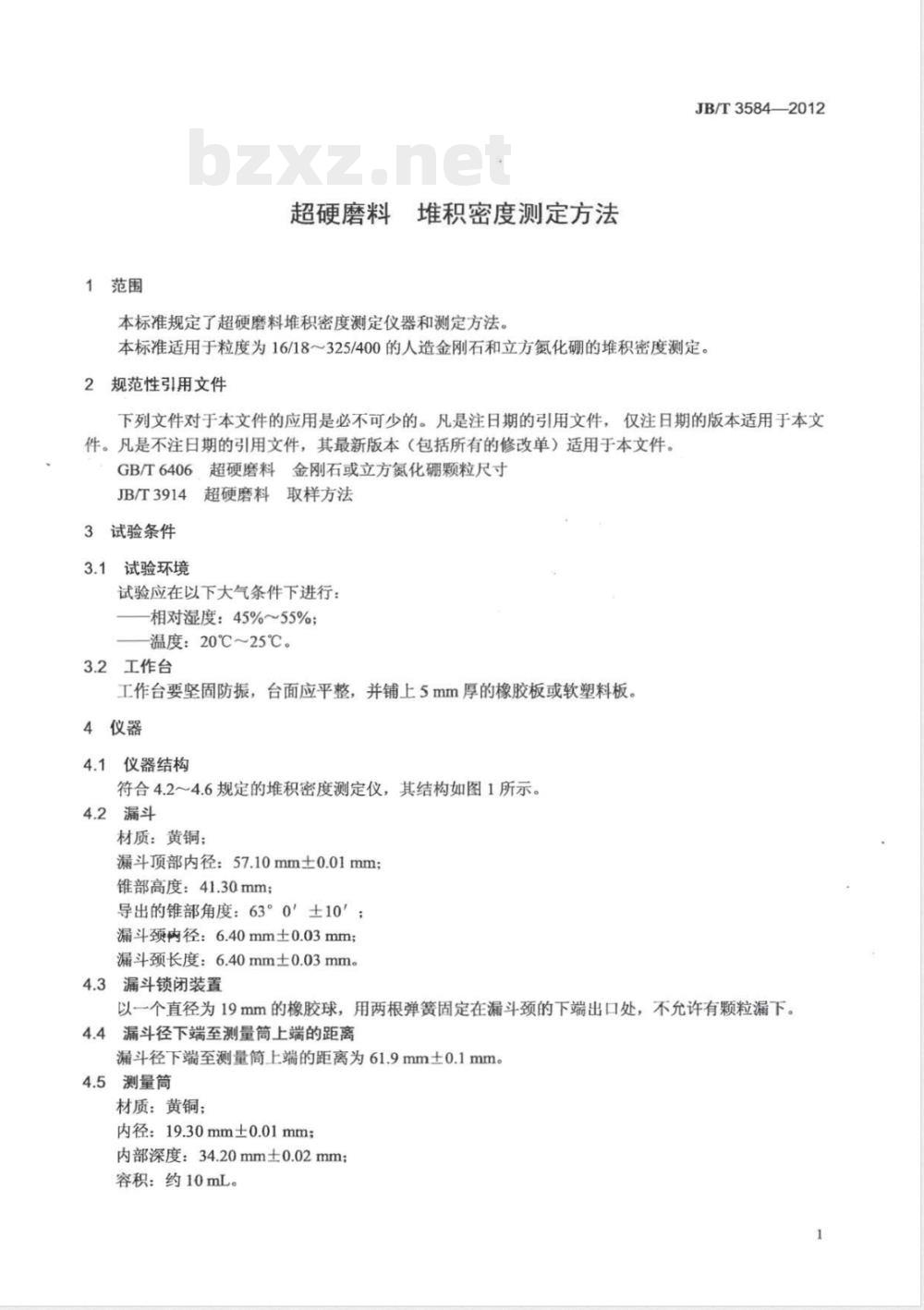

1范围
超硬磨料堆积密度测定方法
本标准规定了超硬磨料堆积密度测定仪器和测定方法。JB/T3584—2012
本标准适用于粒度为16/18～325/400的人造金刚石和立方氮化硼的堆积密度测定。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T6406，超硬磨料：金刚石或立方氮化硼颗粒尺寸JB/T3914超硬磨料取样方法
3试验条件
3.1试验环境
试验应在以下大气条件下进行：相对湿度：45%~55%；
温度：20℃~25℃。
3.2工作台
工作台要坚固防振，台面应平整，并铺上5mm厚的橡胶板或软塑料板。4仪器
仪器结构
符合4.2～4.6规定的堆积密度测定仪，其结构如图1所示。4.2漏斗
材质：黄铜；
漏斗顶部内径：57.10mm±0.01mm；锥部高度：41.30mm；
导出的锥部角度：63°0°土10；漏斗颈内径：6.40mm土0.03mm；漏斗颈长度：6.40mm土0.03mm。4.3漏斗锁闭装置
以一个直径为19mm的橡胶球，用两根弹簧固定在漏斗颈的下端出口处，不允许有颗粒漏下。4.4漏斗径下端至测量筒上端的距离漏斗径下端至测量筒上端的距离为61.9mm土0.1mm。4.5测量筒
材质：黄铜；
内径：19.30mm±0.01mm；
内部深度：34.20mm土0.02mm；
容积：约10mL。
JB/T3584—2012
4.6刮板
材质：黄铜：
集料盘：2-
测量简：3
漏斗架：7
橡胶球：4
漏斗支杆：8-
弹簧：5—漏斗；
一底座：9
图1堆积密度测定仪示意图
一底座架。
刮板工作面的棱角应平整，其平面度应小于0.1mm，如图2所示。3
4.7天平
量程为100g，分度值为0.0001g。5测量筒容积的校准
5.1校准周期
校准周期不应超过一年。
5.2校准步骤
图2刮板示意图
将干燥的空测量简与块稍大于24mm×24mm的玻璃板一起称重为m2，然后将玻璃板盖在测量筒上，并留下小口。用滴定管将温度为24.0℃土0.1℃的蒸馏水以每分钟5mL的速度滴入测量筒中，快要滴满时，将测量筒微微倾斜，使玻璃板下的气泡排出，直到测量筒滴满为止。将玻璃板平滑移动，盖好量筒口，擦去多余的水。在分析天平上（分度值为0.0001g）称其总质量为m1。2
取三次测量的平均值作为测量筒的容积。5.3计算
测量筒容积按式（1）计算：
式中：
测量筒的容积，单位为立方厘米（cm2）；装满蒸馏水的测量筒和玻璃板的质量，单位为克（g）；空测量筒和玻璃板的质量，单位为克（g)；24℃土0.1℃时蒸馅水的密度，p=0.9972g/cm2。6测定方法
JB/T3584—2012
6.1将符合GB/T6406的待测试料按JB/T3914规定的方法取样，缩分到25.0g土0.1g，装入约30mL的镍埚中，在110℃土5℃的烘箱中烘干1h，取出，置于干燥器中冷却至室温，使其适应实验室的气氛并消除静电。
6.2测定前先校准堆积密度测定仪的水平度。6.3每次测量前将漏斗仔细清扫干净，关闭出料口的橡胶球阀，并将测量筒和集料盘清扫干净，放于定位销上。
6.4把按照6.1制备的试样倒入玻璃容器中。加料时先沿漏斗壁，然后移至中心部位，在容器不离开料堆的情况下，缓慢地流入漏斗中。使其从中心向四周均匀散开，自然堆积成锥形。6.5迅速打开橡胶球阀，使试样自由下落以充满测量筒。一手轻轻扶持测量筒，一手立即用刮料板的边棱紧贴测量筒口边缘，以5°～10°的角度按图3所示方向刮去多余试样，刮料时自始至终要细心、避免振动、冲击或其他干扰因素。然后轻轻敲击测量筒壁，以减少试样体积，并用画笔清除量筒外侧及底部散落颗粒。
刮料方向
刮料板
5°~10°
测量筒
图3刮料方向示意图
6.6在规定的天平上称量测量筒中的试样质量为W，精确到0.0001g。6.7取三次测定的平均值为测定结果。7数据处理
7.1计算
堆积密度按式（2）计算：
JB/T3584—2012
式中：
D-磨料的堆积密度，单位为克每立方厘米（g/cm2)；W测量筒内磨料的质量，单位为克（g)；V
一测量筒的容积，单位为立方厘米（cm\）7.2允许偏差
16/18～325/400粒度的试样，三次测定的堆积密度值允许偏差应不大于0.015g/cm。版权专有侵权必究
书号：15111：10716
JB/T3584-2012
