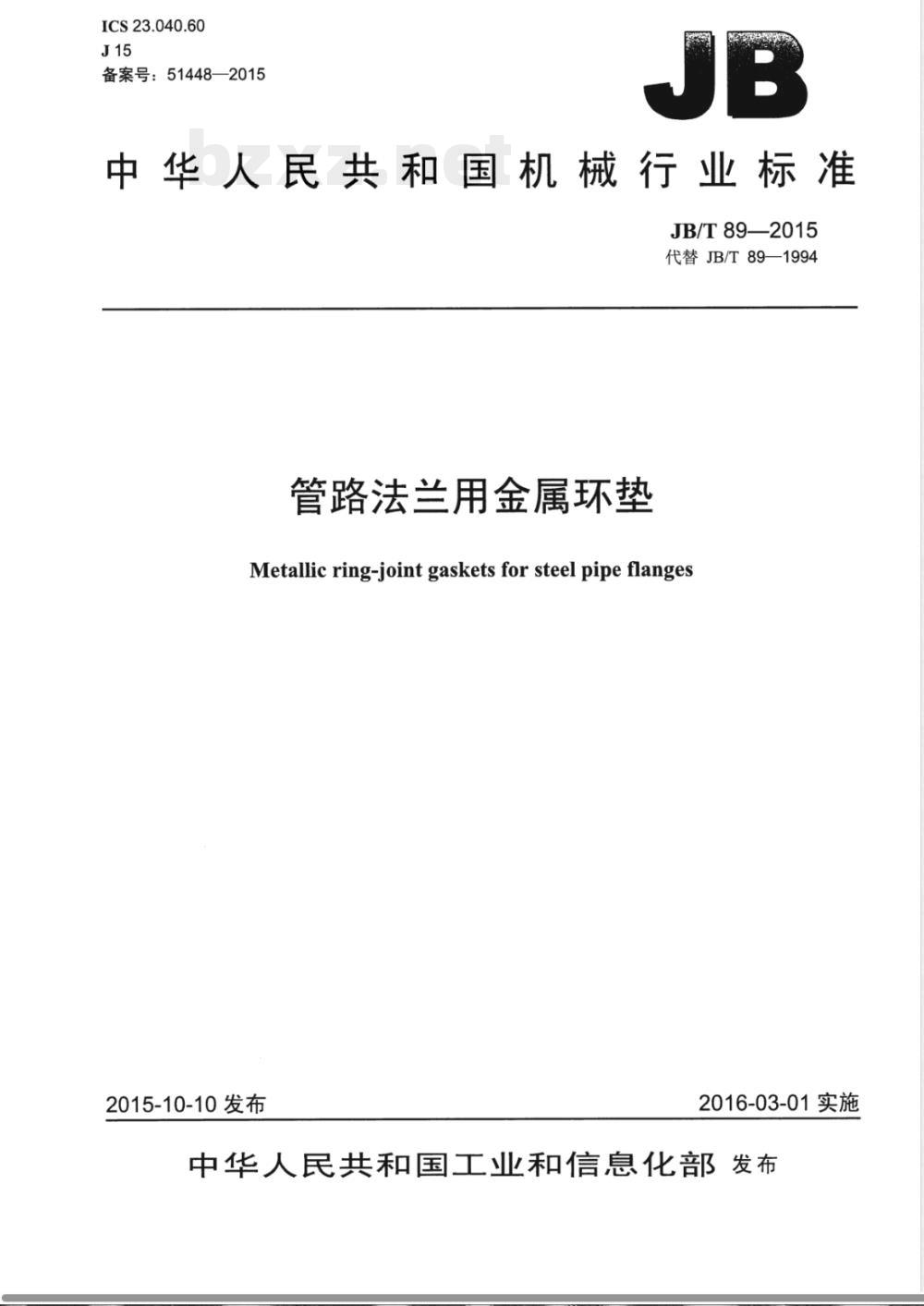

ICS23.040.60
备案号：51448—2015
中华人民共和国机械行业标准　JB/T 89—2015
代替 JB/T 89—1994
管路法兰用金属环垫
Metallic ring-joint gaskets for steel pipe flanges2015-10-10发布
2016-03-01实施
中华人民共和国工业和信息化部发布前言

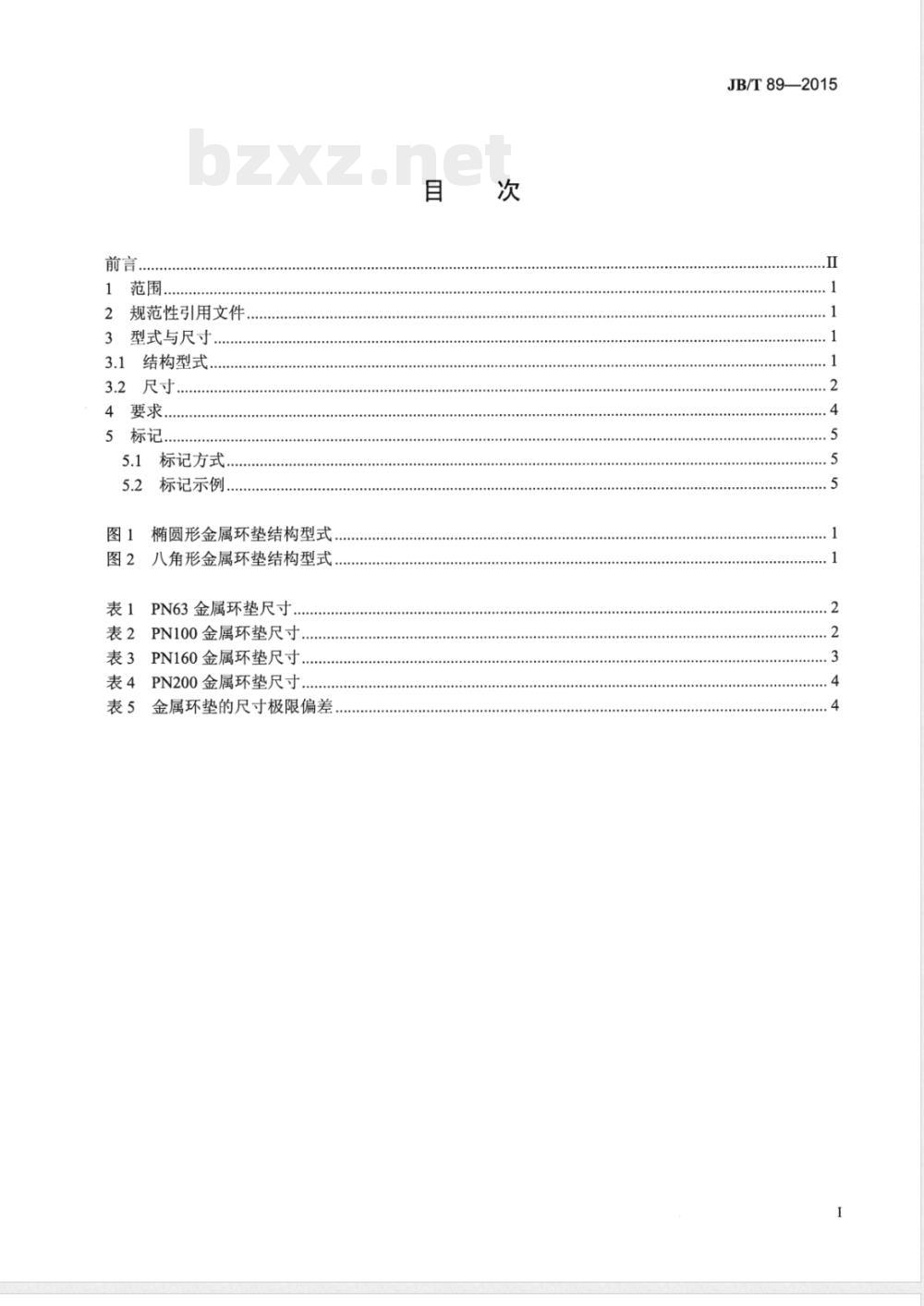

1范围
2规范性引用文件
3型式与尺寸.
3.1结构型式.
3.2尺寸.
4要求..
标记方式，
标记示例.
椭圆形金属环垫结构型式
八角形金属环垫结构型式，
PN63金属环垫尺寸.
PN100金属环垫尺寸.
PN160金属环垫尺寸..
PN200金属环垫尺寸
金属环垫的尺寸极限偏差
JB/T89—2015
JB/T89—2015

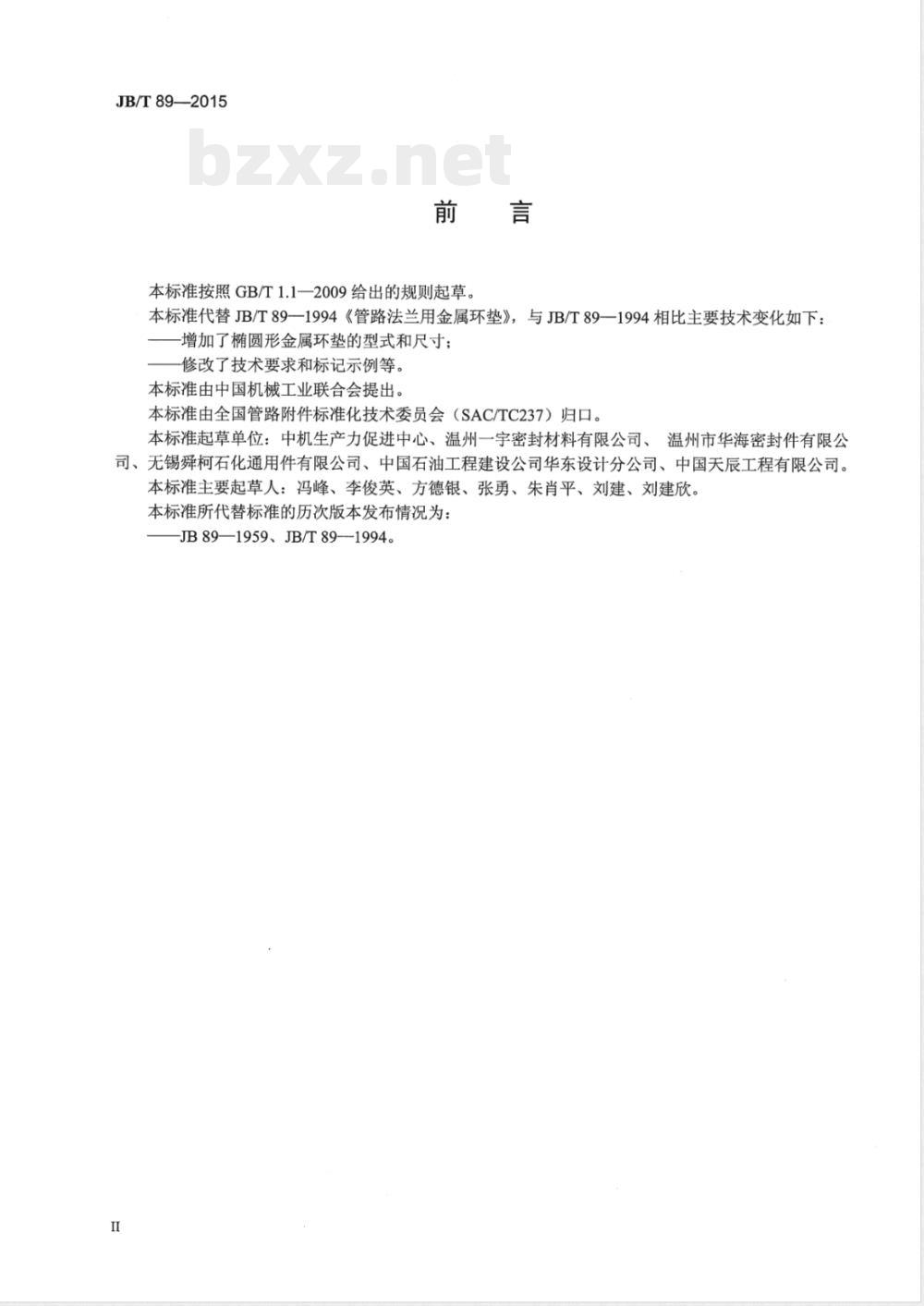

本标准按照GB/T1.1一2009给出的规则起草。本标准代替JB/T89-1994《管路法兰用金属环垫》，与JB/T89—1994相比主要技术变化如下：-增加了椭圆形金属环垫的型式和尺寸；修改了技术要求和标记示例等。本标准由中国机械工业联合会提出。本标准由全国管路附件标准化技术委员会（SAC/TC237）归口。本标准起草单位：中机生产力促进中心、温州一宇密封材料有限公司、温州市华海密封件有限公司、无锡舜柯石化通用件有限公司、中国石油工程建设公司华东设计分公司、中国天辰工程有限公司。本标准主要起草人：冯峰、李俊英、方德银、张勇、朱肖平、刘建、刘建欣。本标准所代替标准的历次版本发布情况为：JB89—1959、JB/T89—1994。
1范围
管路法兰用金属环垫
本标准规定了管路法兰用金属环垫的型式与尺寸、要求和标记。JB/T89—2015
本标准适用于JB/T79、JB/T82和JB/T86规定的公称压力PN63～PN200的环连接面钢制管法兰用金属环垫的制造及验收。
2规范性引用文件
下列文件对于本标准的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本标准。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本标准。GB/T9130钢制管法兰用金属环垫技术条件JB/T79整体钢制管法兰
JB/T82
JB/T86
对焊钢制管法兰
钢制管法兰盖此内容来自标准下载网
3型式与尺寸
3.1结构型式

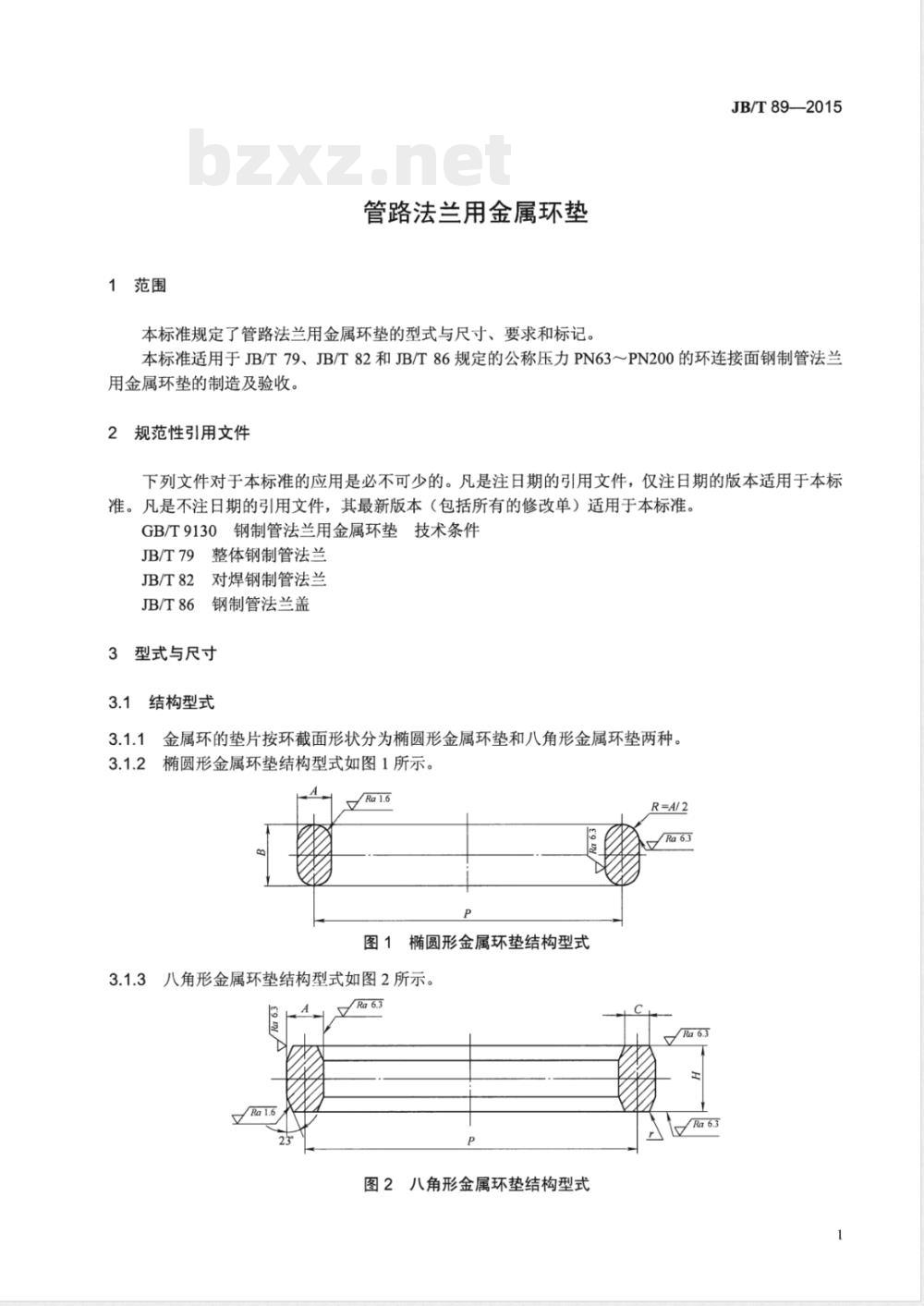

金属环的垫片按环截面形状分为椭圆形金属环垫和八角形金属环垫两种。椭圆形金属环垫结构型式如图1所示。3.1.2
图1椭圆形金属环垫结构型式
3.1.3八角形金属环垫结构型式如图2所示。o
图2八角形金属环垫结构型式
JB/T89—2015
2尺寸

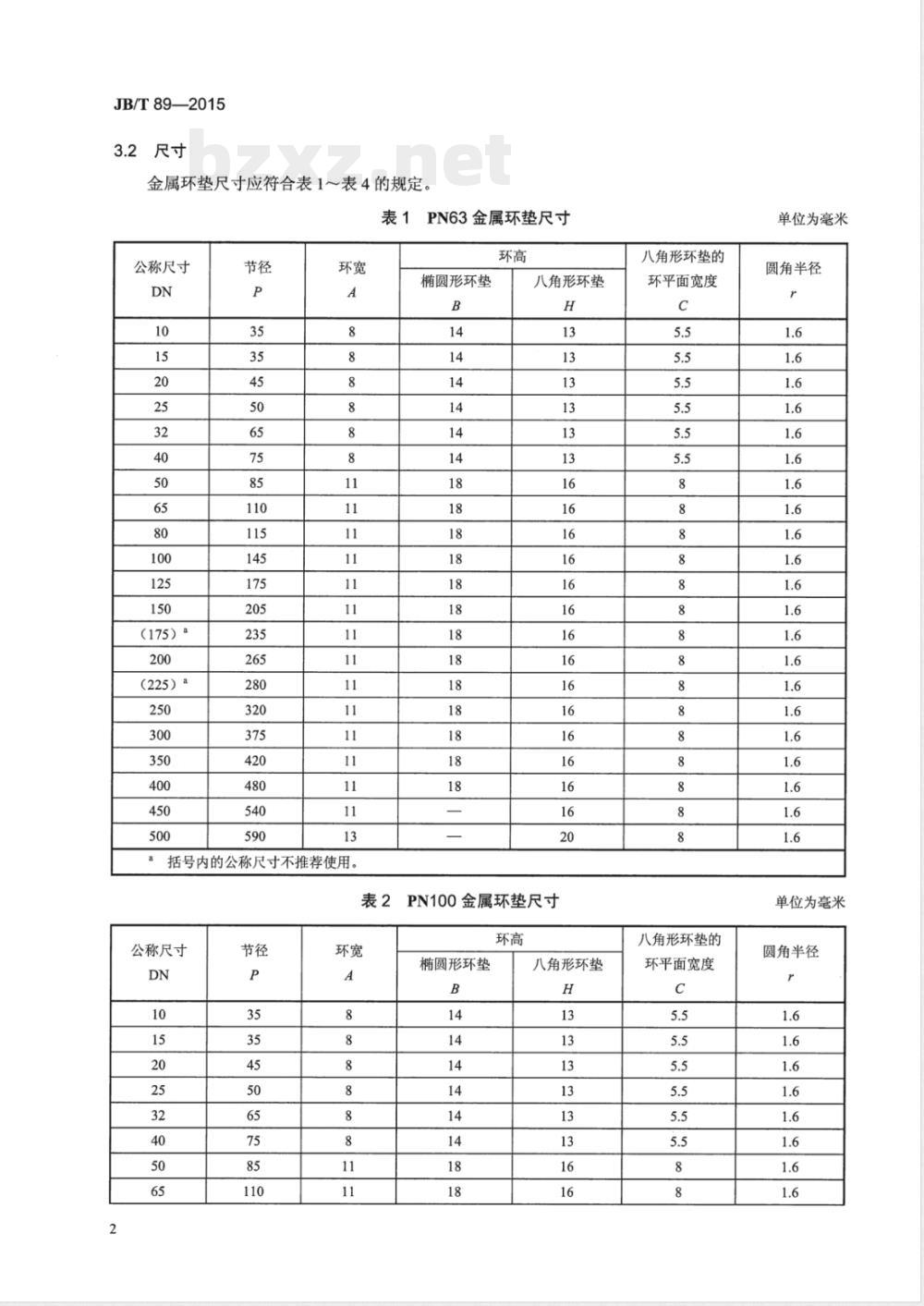

金属环垫尺寸应符合表1～表4的规定，表1
公称尺寸
（175）a
（225）“
括号内的公称尺寸不推荐使用。表2
公称尺寸
PN63金属环垫尺寸
椭圆形环垫
八角形环垫
PN100金属环垫尺寸
椭圆形环垫
八角形环垫
八角形环垫的
环平面宽度
八角形环垫的
环平面宽度
单位为毫米
圆角半径
单位为毫米
圆角半径
公称尺寸
175）a
(225）a
括号内的公称尺寸不推荐使用。a
PN100金属环垫尺寸（续）
椭圆形环垫
八角形环垫
3PN160金属环垫尺寸
公称尺寸
(175)a
（225）a
括号内的公称尺寸不推荐使用。环高
椭圆形环垫
八角形环垫
八角形环垫的
环平面宽度
八角形环垫的
环平面宽度
JB/T89—2015
单位为毫米
圆角半径
单位为毫米
圆角半径
JB/T89—2015
公称尺寸
（175）a
（225）a.
括号内的公称尺寸不推荐使用
4要求
4PN200金属环垫尺寸
八角形环垫
金属环垫的尺寸极限偏差应符合表5的规定。4.13
5金属环垫的尺寸极限偏差
节径P
环宽A
椭圆形环垫环高Ba
八角形环垫环高H
环的平面宽度C
斜面角度23°
环垫圆角半径户
八角形环垫的
环平面宽度
尺寸极限偏差
当金属环垫的任意两点相对高度差不超过0.4mm时，环高B和H的极限偏差可为+1.2mm。4.2
2金属环垫的材料和其他技术要求应符合GB/T9130的规定4
单位为毫米
圆角半径
单位为毫米
5标记
标记方式
标记示例
示例：
标准编号
材料牌号
公称压力
公称尺寸
垫片型式
JB/T 89—2015
公称尺寸为DN50、公称压力为PN100、材料为0Cr13钢的管路法兰用八角形金属环垫，其标记为：八角垫
DN50-PN100
JB/T89—2015
JB/T89-2015
打印日期：2016年5月30日F009B华人民共
机械行业标准
管路法兰用金属环垫
JB/T89—2015
机械工业出版社出版发行
北京市百万庄大街22号
邮政编码：100037
210mm×297mm·0.75印张·15千字2016年3月第1版第1次印刷
定价：15.00元
书号：15111·13068
网址：http：//www.cmpbook.com编辑部电话：
（010）88379399
直销中心电话：（010）88379693封面无防伪标均为盗版
版权专有
侵权必究
