基本信息

  • 标准号:

    JB/T 7538-2016

  • 标准名称:

    管道用篮式过滤器

  • 标准类别:

    其他行业标准

  • 英文名称:

    Basket type strainer for piping
  • 标准状态:

    现行
  • 发布日期:

    2016-04-05
  • 实施日期:

    2016-09-01
  • 出版语种:

    简体中文
  • 下载格式:

    .pdf .zip
  • 下载大小:

    3.77 MB

标准分类号

  • 标准ICS号:

    流体系统和通用件>>管道部件和管道>>23.040.99其他管道部件
  • 中标分类号:

    机械>>通用零部件>>J15管路附件

关联标准

出版信息

  • 出版社:

    机械工业出版社
  • 标准价格:

    21.0
  • 出版日期:

    2016-09-01

其他信息

  • 起草人:

    王平、冯峰、张娅、陈冬梅、江光世、季向东等
  • 起草单位:

    合肥精都机电仪表有限公司、中机生产力促进中心、合肥精祥仪表有限公司等
  • 归口单位:

    全国管路附件标准化技术委员会(SAC/TC 237)
  • 提出单位:

    中国机械工业联合会
  • 发布部门:

    中华人民共和国工业和信息化部
  • 主管部门:

    全国管路附件标准化技术委员会(SAC/TC 237)
  • 相关标签:

    管道 过滤器
标准简介标准简介/下载

点击下载

标准简介:

本标准规定了介质为液体的管道用篮式过滤器的结构型式和基本参数、标记、技术要求、试验方法、检验规则、标记及标志、运输包装和贮存。本标准适用于管道公称尺寸为DN40~DN1000、NPS 11/2~NPS 40,设计压力为0.25MPa~10.0MPa,液体介质温度为-20℃~350℃的过滤器。


标准内容标准内容

部分标准内容:

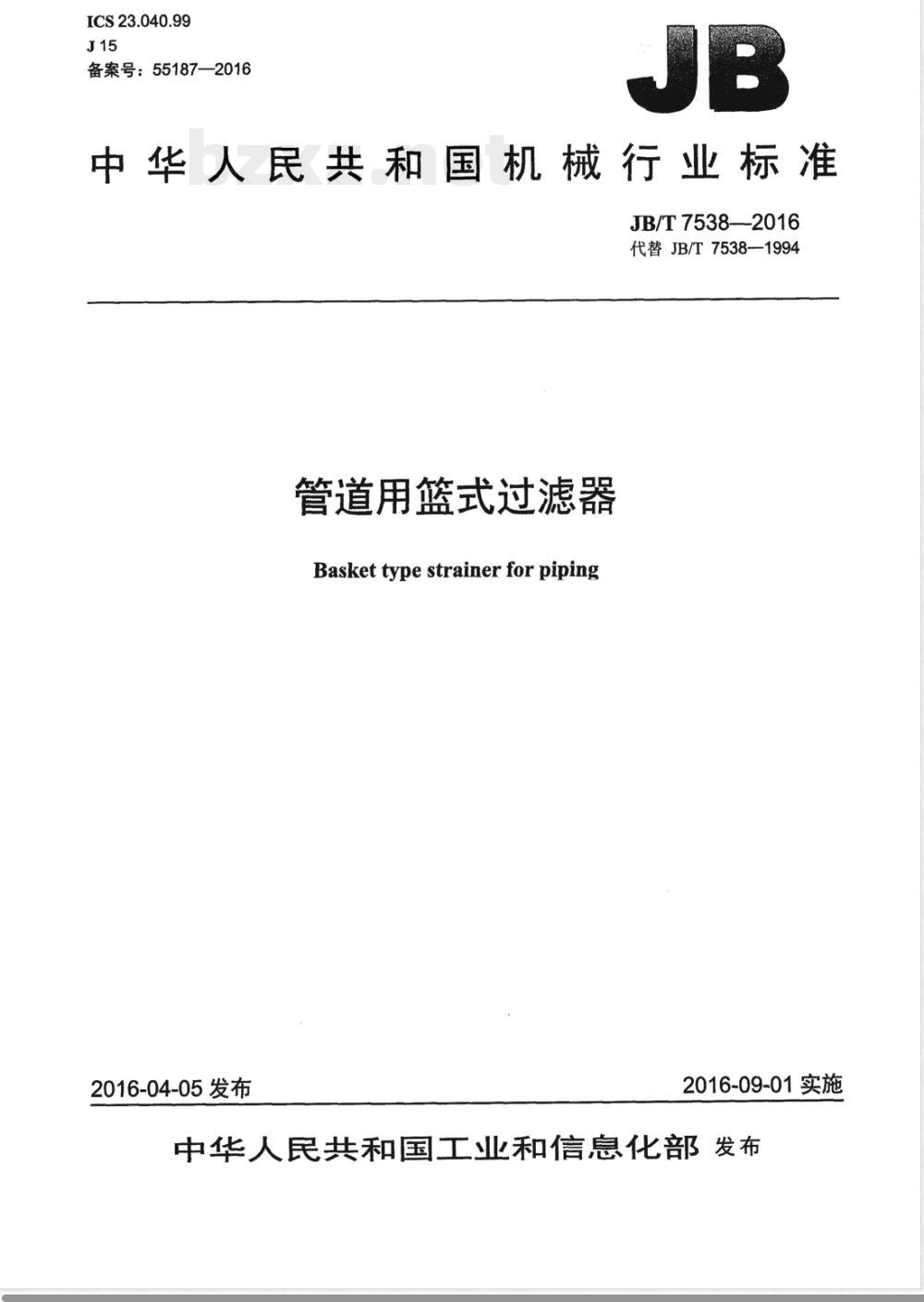

ICS23.040.99
备案号:55187—2016免费标准bzxz.net
中华人民共和国机械行业标准
JB/T7538—-2016
代替JB/T7538—1994
管道用篮式过滤器
Basket type strainerfor piping2016-04-05发布
2016-09-01实施
中华人民共和国工业和信息化部发布前言

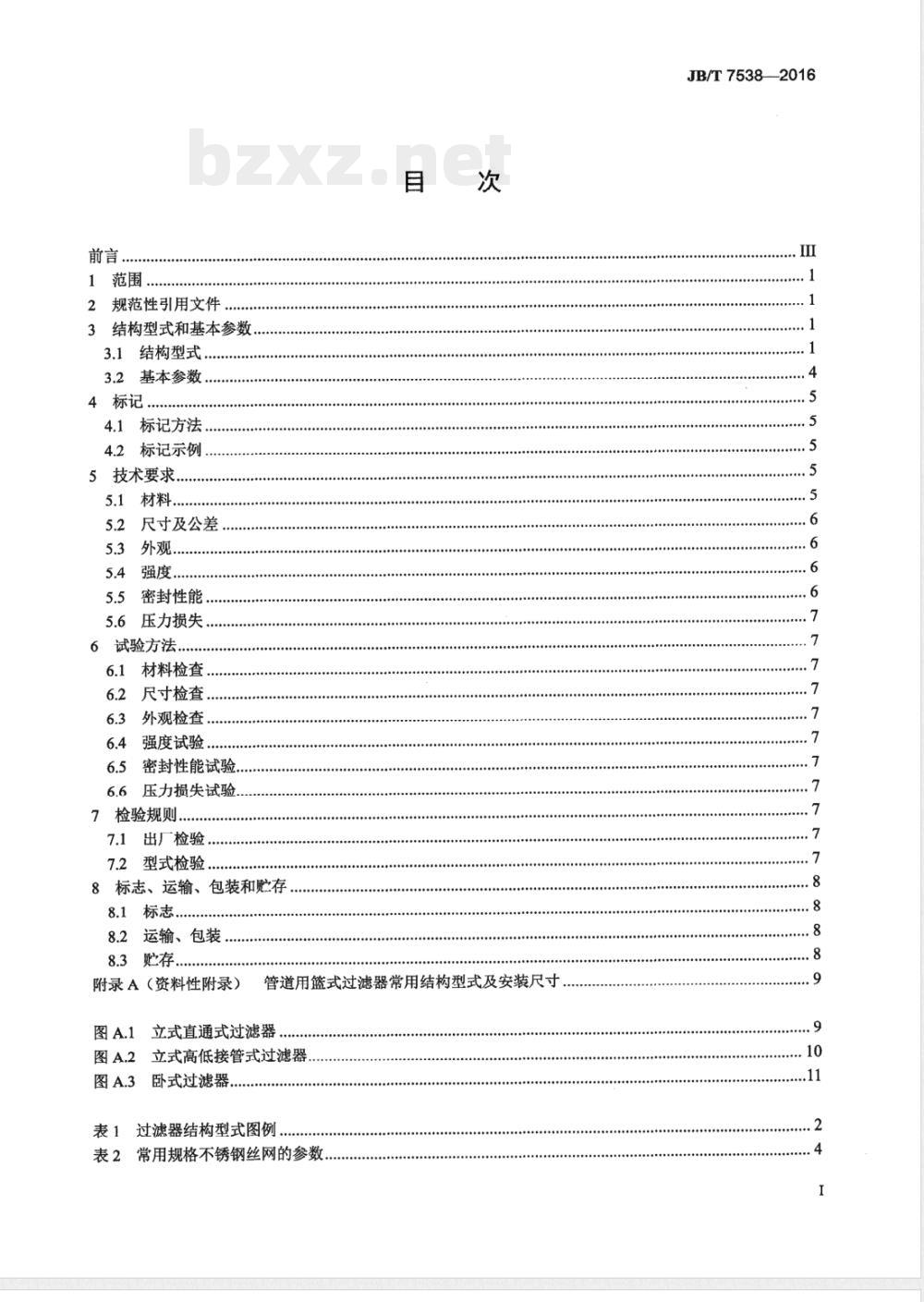

1范围.
2规范性引用文件,
3结构型式和基本参数..
3.1结构型式
3.2基本参数
4.1标记方法
标记示例
5技术要求.
材料:
5.2尺寸及公差
5.3外观
5.4强度
密封性能
压力损失
6试验方法
材料检查.
尺寸检查,
外观检查.
强度试验.
密封性能试验,
6.6压力损失试验
7检验规则.
出厂检验..
型式检验.
..........++-.+
0000000000000000+0000000000
8标志、运输、包装和贮存
.+......
8.1标志..
8.2运输、包装
8.3贮存.
附录A(资料性附录)
管道用篮式过滤器常用结构型式及安装尺寸图A.1
立式直通式过滤器
立式高低接管式过滤器.
卧式过滤器、
表1过滤器结构型式图例
表2常用规格不锈钢丝网的参数,JB/T7538—-2016
JB/T7538--2016

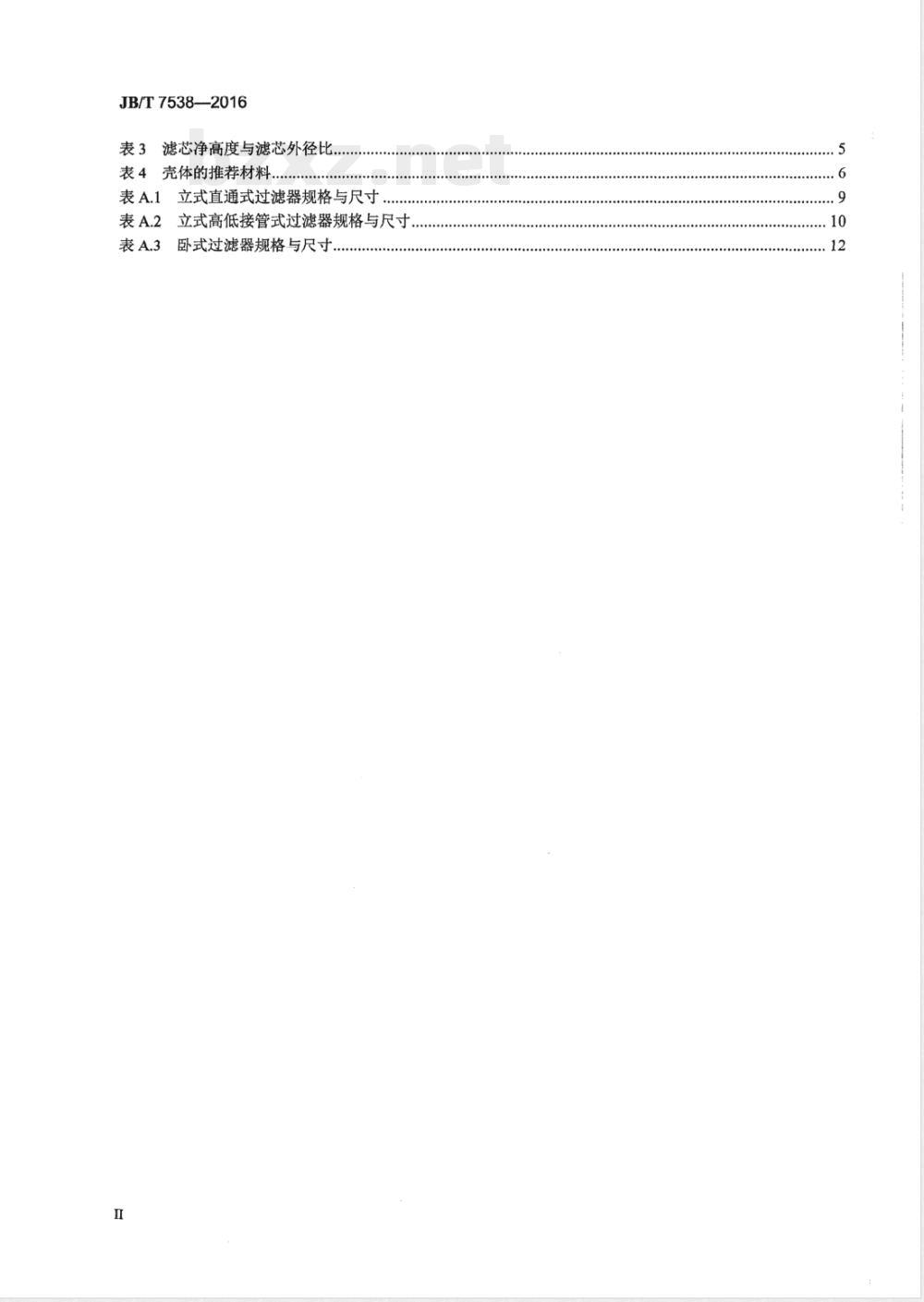

表3滤芯净高度与滤芯外径比,
表4壳体的推荐材料..
表A.1立式直通式过滤器规格与尺寸............
.+.+........++....+.+.........+..表A.2立式高低接管式过滤器规格与尺寸.…表A.3卧式过滤器规格与尺寸..
..............................................0........................0.0...... S

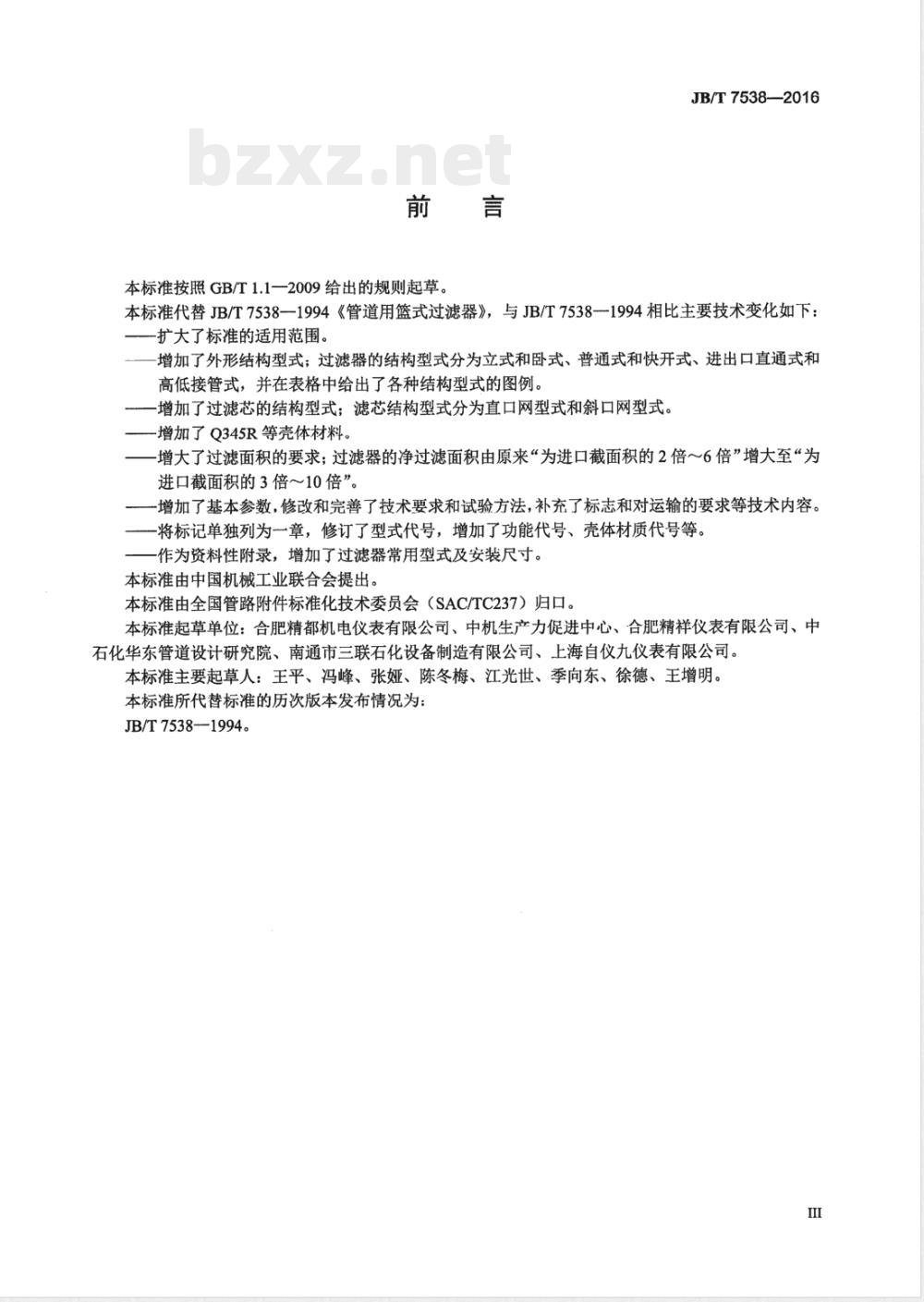

本标准按照GB/T1.1一2009给出的规则起草。JB/T7538—2016
本标准代替JB/T7538—1994《管道用篮式过滤器》,与JB/T7538—1994相比主要技术变化如下:一扩大了标准的适用范围。
增加了外形结构型式;过滤器的结构型式分为立式和卧式、普通式和快开式、进出口直通式和高低接管式,并在表格中给出了各种结构型式的图例。-增加了过滤芯的结构型式;滤芯结构型式分为直口网型式和斜口网型式。增加了Q345R等壳体材料。
一增大了过滤面积的要求;过滤器的净过滤面积由原来“为进口截面积的2倍~6倍”增大至“为进口截面积的3倍~10倍”。
一增加了基本参数,修改和完善了技术要求和试验方法,补充了标志和对运输的要求等技术内容。一将标记单独列为一章,修订了型式代号,增加了功能代号、壳体材质代号等。作为资料性附录,增加了过滤器常用型式及安装尺寸。本标准由中国机械工业联合会提出。本标准由全国管路附件标准化技术委员会(SAC/TC237)归口。本标准起草单位:合肥精都机电仪表有限公司、中机生产力促进中心、合肥精样仪表有限公司、中石化华东管道设计研究院、南通市三联石化设备制造有限公司、上海自仪九仪表有限公司。本标准主要起草人:王平、冯峰、张娅、陈冬梅、江光世、季向东、徐德、王增明。本标准所代替标准的历次版本发布情况为JB/T7538—1994。
1范围
管道用篮式过滤器
JB/T7538—2016
本标准规定了介质为液体的管道用篮式过滤器(以下简称过滤器)的结构型式和基本参数、标记、技术要求、试验方法、检验规则、标志、运输、包装和贮存。本标准适用于管道公称尺寸为DN40~DN1000、NPS11/2NPS40,设计压力为0.25MPa~10.0MPa,液体介质温度为-20℃~350℃的过滤器。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。GB/T710优质碳素结构钢热轧薄钢板和钢带GB713锅炉和压力容器用钢板
GB/T1804一2000一般公差未注公差的线性和角度尺寸的公差GB/T3274碳素结构钢和低合金结构钢热轧厚钢板和钢带)不锈钢冷轧钢板和钢带
GB/T3280
工业用金属丝编织方孔筛网
GB/T5330
高压化肥设备用无缝钢管
GB6479
输送流体用无缝钢管
GB/T8163
GB/T9112~9124钢制管法兰
5管法兰连接用紧固件
GB/T9125
GB9948石油裂化用无缝钢管
GB/T12229通用阀门碳素钢铸件技术条件GB/T12230通用阀门不锈钢铸件技术条件GB/T13402大直径钢制管法兰
GB/T14976流体输送用不锈钢无缝钢管GB24511承压设备用不锈钢钢板及钢带3结构型式和基本参数
3.1结构型式
过滤器常用结构型式见表1图例。JB/T7538--2016
过滤器结构型式图例
LPG型立式直通正滤式普通过滤器(斜口网式)(DN40~DN300、NPS1%NPS12)
LPGK型立式直通正滤式快开过滤器(斜口网式)(DN40~DN300、NPS1%~NPS12)
LPG(D)型立式直通倒滤式普通过滤器(直口网式)(DN40DN300、NPS1%~NPS12)
LPGK(D)型立式直通倒滤式快开过滤器(直口网式)(DN40~DN300、NPS1%NPS12)
LPG型立式直通正滤式普通过滤器(直口网式)(DN80~DN1000、NPS3~NPS40)耕口
LPGK型立式直通正滤式快开过滤器(直口网式)(DN80~DN1000、NPS3~NPS40)进口
LPG(D)型立式直通倒滤式普通过滤器(直口网式)(DN80~DN1000、NPS3NPS40)
LPGK(D)型立式直通倒滤式快开过滤器(直口网式)(DN80~DN1000、NPS3~NPS40)进口
表1过滤器结构型式图例(续)
LPGG型立式高低接管正滤式普通过滤器(直口网式)(DN40~DN300、NPS1%~NPS12)
LPGKG型立式高低接管正滤式快开过滤器(斜口网式)(DN40~DN300、NPS1%~NPS12)
LPGKG(D)型立式高低接管倒滤式快开过滤器(直口网式)(DN40~DN300、NPS1%NPS12)进口
LPG(W)型卧式普通过滤器
(DN300~DN1000、NPS12~NPS40)JB/T7538—2016
LPGG型立式高低接管正滤式普通过滤器(斜口网式)(DN80DN1000、NPS3~NPS40)
LPGKG型立式高低接管正滤式快开过滤器(直口网式)(DN80~DN1000、NPS3~NPS40)
LPGKG(D)型立式高低接管倒滤式快开过滤器(斜口网式)(DN80~DN1000、NPS3~NPS40)丰口
1出口
LPGK(W)型卧式快开过滤器
DN300~DN1000、NPS12~NPS40)3
JB/T7538-2016
3.2基本参数
公称尺寸
过滤器公称尺寸分为两类:
a)DN系列:40,50,65,80,100,125,150,200,250,300,350,400,450,500,600,700800,900,1000;
b)NPS系列:1%,2,2%,3,4,5,6,8,10,12,14,16,18,20,24,28,32,36,40。3.2.2设计压力
0.25MPa~10.0MPa
3.2.3安装尺寸
过滤器常用结构型式及安装尺寸参见附录A。3.2.4接口形式
过滤器接口与管道宜采用法兰连接,接口法兰标准按GB/T9112~9124、GB/T13402的规定。注:过滤器接口法兰也可选用其他标准的法兰。3.2.5过滤面积
过滤器的有效过滤面积(过滤芯的净过流面积)宜为进口截面积的3倍~10倍,3.2.6滤网目数
过滤器的滤网应从GB/T5330中选用一定规格的筛网。常用规格不锈钢丝网的参数见表2。注:过滤器的过滤芯也可采用孔板或烧结类滤件。表2常用规格不锈钢丝网的参数
孔目数
可拦截的粒径
滤芯净高度与滤芯外径比
筛分面积百分率
孔日数
过滤器滤芯净高度与滤芯外径比宜符合表3的规定。4
可拦截的粒径
筛分面积百分率
4标记
公称尺寸
滤芯净高度
与滤芯外径比
4.1标记方法
表3滤芯净高度与滤芯外径比
DN40~DN200
JB/T7538--2016
DN250以上
壳体材质代号:A—铸钢;B—不锈钢;C碳钢;D—低合金钢
设计压力
公称尺寸
内部结构形式:无字母为正滤式;D-一倒滤式
进出口安装高度形式:无字母为直通式;G—高低接管式
安装形式:无字母为立式;W-
一卧式
功能代号:无字母为普通式;K-快开式型式代号:LPG
注:进出口安装高度形式代号及内部结构形式代号只在立式过滤器型号中标注出。4.2标记示例
示例1:
公称尺寸为DN150,设计压力为1.6MPa,壳体材质为碳钢,立式直通正滤式普通过滤器标记为:LPG-150/1.6C
示例2:
公称尺寸为DN300,设计压力为6.3MPa,壳体材质为低合金钢,立式高低接管倒滤式快开过滤器标记为:LPGKG(D)-300/6.3D
示例3:
公称尺寸为DN500,设计压力为5.0MPa,壳体材质为低合金钢,卧式快开过滤器标记为:LPGK(W)-500/5.0D
5技术要求
5.1材料
5.1.1过滤器壳体的推荐材料见表4,其化学成分及机械性能应分别符合相应标准的规定。5
JB/T7538--2016
壳体材料
ZG250-485或WCB
Q235B、Q235C
ZG08Cr18Ni9T
表4壳体的推荐材料
S32168、S30408、S31608、S31603S32168、S30408、S31608、S31603相应标准
GB/T12229
GB/T3274
GB/T8163、GB6479、GB9948
GB6479、GB9948
GB/T12230
GB24511
GB/T14976
注:过滤器壳体允许采用表中以外的其他材料,但必须满足所在管道中工作介质和压力及腐蚀性等要求。5.1.2过滤器接口法兰及紧固件的材质按GB/T9112~9124、GB/T13402和GB/T9125的规定。法兰的材质应与壳体材质相匹配,法兰若与接管或壳体焊接时,其与接管或壳体之间应具有良好的焊接性能。注:当过滤器接口法兰选用其他标准的法兰时,其法兰及紧固件的材质按所选用的相关法兰标准的规定。5.1.3过滤器的过滤芯滤筒用碳素结构钢热轧钢板或不锈钢冷轧钢板冲制而成。滤筒采用碳素结构钢热轧钢板时,必须整体镀锌钝化;滤筒采用不锈钢冷轧钢板时,应进行酸洗钝化等表面处理。钢板化学成分及力学性能应符合GB/T710、GB/T3280的规定。5.1.4过滤器的过滤芯滤网为不锈钢丝网,应符合GB/T5330的规定,材质由用户确定。5.1.5所有外购材料均应具有出厂合格证和产品质量证明书。5.2尺寸及公差
5.2.1过滤器外形安装尺寸及过滤芯尺寸应符合设计图样的规定,尺寸公差按GB/T1804一2000中c级(粗糙级)的规定。
5.2.2过滤器接口法兰和紧固件的尺寸及公差按所选相应法兰标准的规定。5.2.3过滤器的过滤芯滤网的尺寸及公差应符合GB/T5330的规定。5.3外观
铸件内、外表面上的氧化皮、粘砂、夹渣等应清除干净。铸件上不应有影响强度和使用寿命的5.3.14
裂纹、冷隔、砂眼、粘砂、缩孔等缺陷。铸件质量应符合GB/T12229和GB/T12230的规定。5.3.2焊接件焊缝和热影响区表面不得有裂纹、未焊透、未熔合、气孔、弧坑、未填满、咬边、夹渣和飞溅物;焊缝和母材应圆滑过渡;角焊缝的外形应凹形圆滑过渡。5.3.3碳钢或低合金钢类过滤器内外表面应进行防腐处理,金属表面防腐涂层要色泽均匀、牢固。5.3.4不锈钢类过滤器内外表面应进行酸洗钝化等表面处理。法兰密封面不应有划痕、碰伤等缺陷。5.3.5
5.3.6过滤器组装前,内腔应严格清理,不允许有残存浮砂或脏物。组装内件时,螺钉、螺母等小部件不得松动、脱落。
5.4强度
过滤器应能承受设计压力的1.5倍压力条件下的水压试验。5.5密封性能
过滤器应能承受设计压力的1.1倍压力条件下的密封性能试验。6
5.6压力损失
JB/T7538--2016
在最大流量下(指与过滤器相连接的管道中的最大工作流量),介质为水时,过滤器的压力损失不得超过0.04MPa。
6试验方法
6.1材料检查
检查所有外购材料是否具有出厂合格证和产品质量证明书及其内容的完整性和真实性。必要时对材料进行复验。
6.2尺寸检查
用卡尺、卷尺等精度符合尺寸偏差要求的通用量具进行检查。6.3外观检查
用目测的方法进行检查。
6.4强度试验
过滤器装在水压试验装置上进行强度试验,试验介质为洁净水(奥氏体不锈钢过滤器试验用水的氯离子含量应不大于25mg/L),试验压力为设计压力的1.5倍,保持试验压力的最短时间为5min,无渗漏、无可见变形、无异常声响者为合格。6.5密封性能试验
过滤器装在水压试验装置上进行密封性能试验,试验介质为洁净水(奥氏体不锈钢过滤器试验用水的氯离子含量应不大于25mg/L),试验压力为设计压力的1.1倍,保持试验压力的最短时间为5min,所有密封连接部位及焊缝无渗漏者为合格。6.6压力损失试验
将过滤器连接于压力损失测试管道上,当管道压力为工作压力、流量达到最大流量时,观察过滤器进出口之间的压力差。
注:根据用户对所定购的过滤器的特殊要求,可以针对用户定购的过滤器在指定介质、指定压力条件和指定工作流量下,做滤网不同清洁状态下压力损失试验:分别测出如网孔无堵塞、30%网孔堵塞、50%网孔堵塞、75%网孔堵塞不同状态的压力损失值,供用户参考。7检验规则
7.1出厂检验
7.1.1出厂检验项目为本标准中5.2~5.4要求的内容。如客户有要求,可协商增加本标准中5.5、5.6要求的内容为出厂检验项目。
7.1.2产品需逐台检验,若有1个项目不合格,则判定该产品不合格。7.2型式检验
7.2.1型式检验在下列情况下进行:
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
