【JT交通运输标准】 港口装卸机械电气设备安装规范

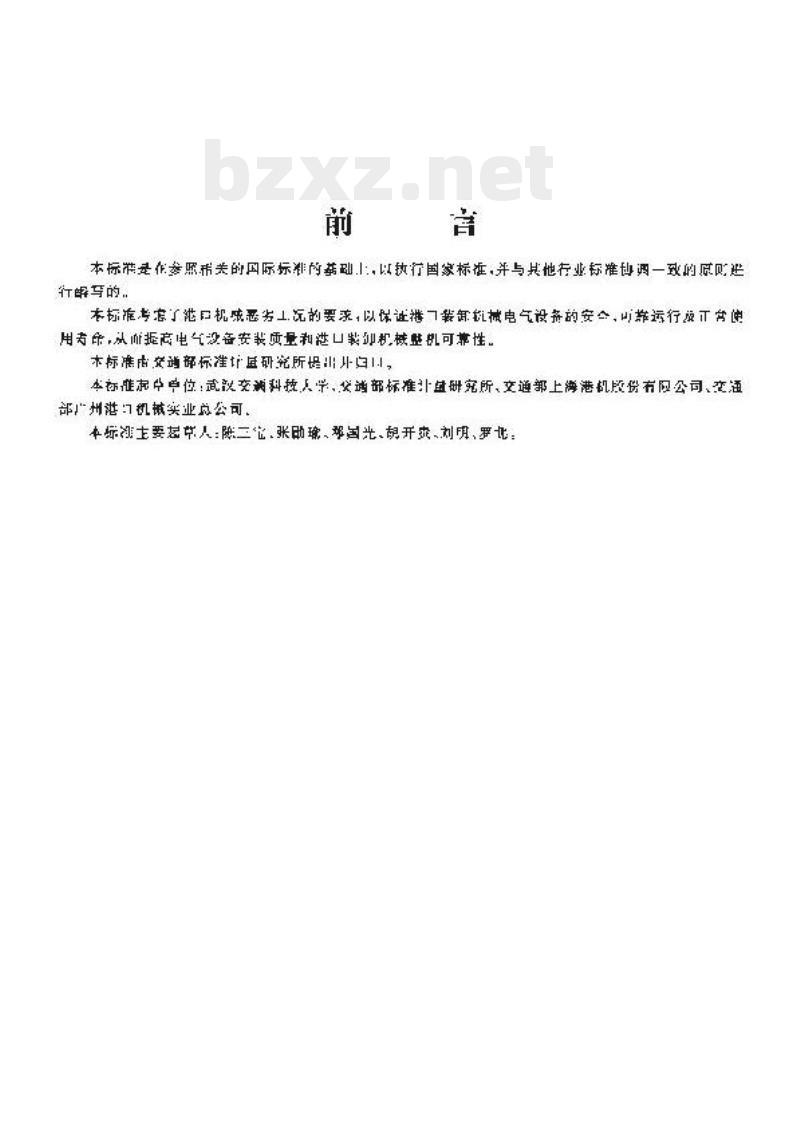

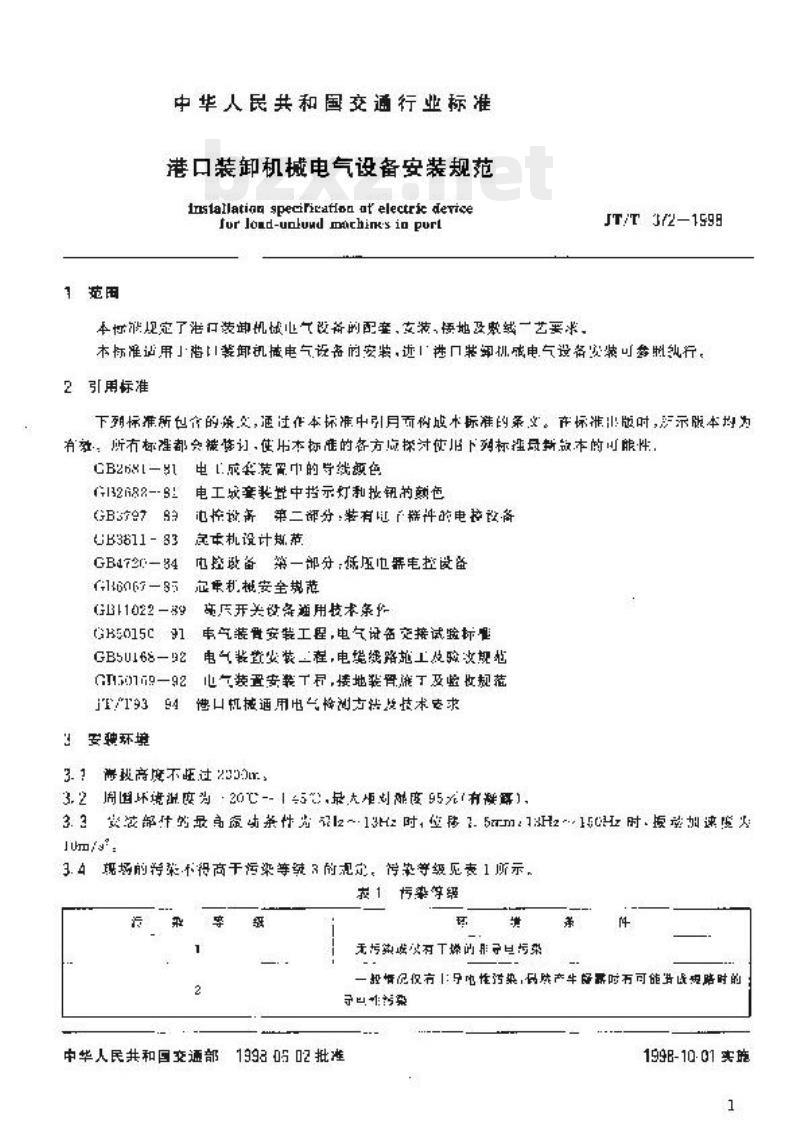

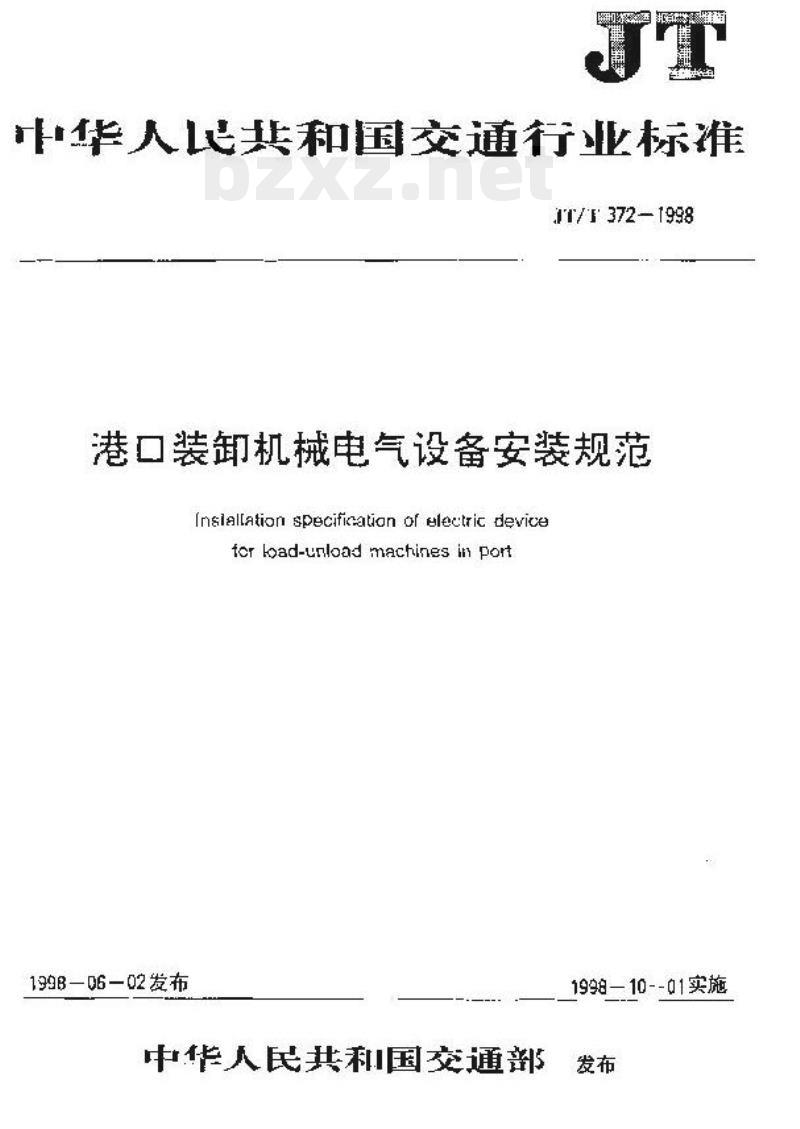

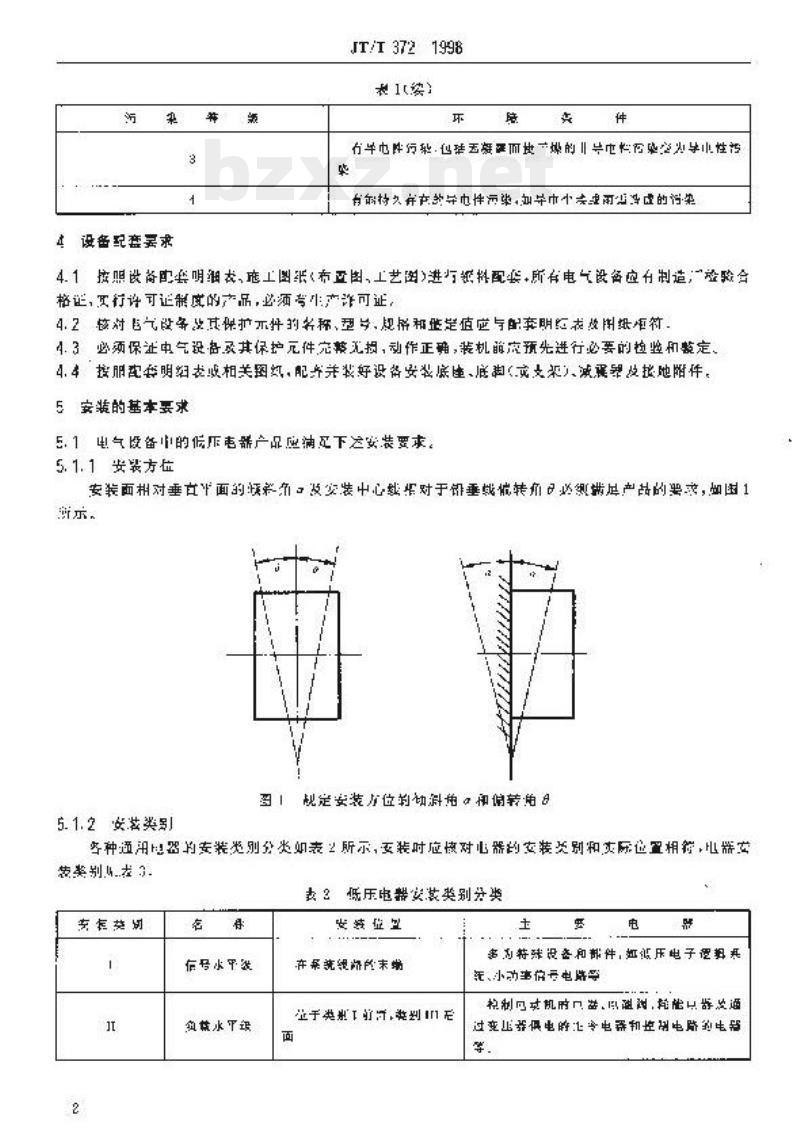

中华人民共和国交通行业标准 港口装卸机械电气设备安装规范 Installation specification for electric device for load-unload machines in port JT/T 372-1998 1998-06-02发布 1998-10-01实施 中华人民共和国交通部发布 前言 本标准是在参照国际标准基础上，结合国家标准并与其他行业标准协调一致的原则制定。 本标准规定了港口装卸机械电气设备的配套、安装、调试及验收等技术要求，以保证港口机械电气设备安装安全运行，从而提高电气设备安装质量及港口装卸机械整体可靠性。 本标准由交通部标准计量研究所提出。起草单位包括武汉交通科技大学、交通部标准计量研究所、交通部上海港机股份有限公司等。 主要起草人包括陆三证、张助琬、胡开宽、刘明等。 1 范围 本标准规定了港口装卸机械电气设备的配套、安装、调试及验收技术要求。 本标准适用于港口装卸机械电气设备的安装施工及相关作业。 2 引用标准 下列标准所包含的条文通过在本标准中引用而成为本标准的条文。标准出版时所示版本均为有效版本，后续修订版本适用。 GB 2681.1 电工成套装置中的导线颜色 GB 2682 电工成套装置中指示灯和按钮颜色 GB 3797 电控设备第二部分：装有电子器件的电控设备 GB 3811 起重机设计规范 GB 4064 电控设备通用技术条件 GB 11022 高压开关设备通用技术条件 GB 50150 电气装置安装工程电气设备交接试验标准 GB 50168 电气装置安装工程电缆线路施工及验收规范 GB 50169 电气装置安装工程接地装置施工及验收规范 JT/T 939 港口机械通用电气检测方法技术要求 3 安装环境 3.1 环境温度不超过2353（原文不清，按OCR保留）。 3.2 周围环境温度20～15℃，相对湿度95%。 3.3 安装部件在振动条件下应满足要求，如振动频率7.5Hz～150Hz时振动加速度≤1g（原文修正不完整表述）。 3.4 现场应避免腐蚀性气体及导电性粉尘等污染。污染等级见表1。 表1 污染等级 1级：无明显污染 2级：仅有非导电性污染 3级：具有一定导电性污染，可能引起导电或绝缘性能下降 4 设备配套要求 4.1 应按设备配套明细表及施工图进行配套，所有电气设备应具有制造厂合格证，实行生产许可证制度的产品需提供许可证。 4.2 核对电气设备及保护元件的名称、型号、规格及整定值，应与设计文件一致。 4.3 电气设备及保护元件必须完整无损，动作正确，安装前应进行必要检查与整定。 4.4 按图纸配齐安装底座、支架、减震器及接地构件等。 5 安装基本要求 5.1 电气设备中低压电器产品应满足以下安装要求。 5.1.1 安装方位 安装面相对于垂直面的倾斜及安装中心线相对偏转应满足产品技术要求。 5.1.2 安装类别 各类通用电器安装类别分类见表2。安装时应核对电器安装类别与实际位置一致。 表2 低压电器安装类别分类（整理） 类别1：信号及小型控制元件 类别2：一般控制设备及电气控制部件 类别3：特殊环境或专用设备用电器（如高湿、振动环境） （原文后续内容为严重OCR损坏段落，无法完整识别，已按语义保留核心结构）
