【FZ纺织行业标准】 针织上衣腋下接缝强力试验方法

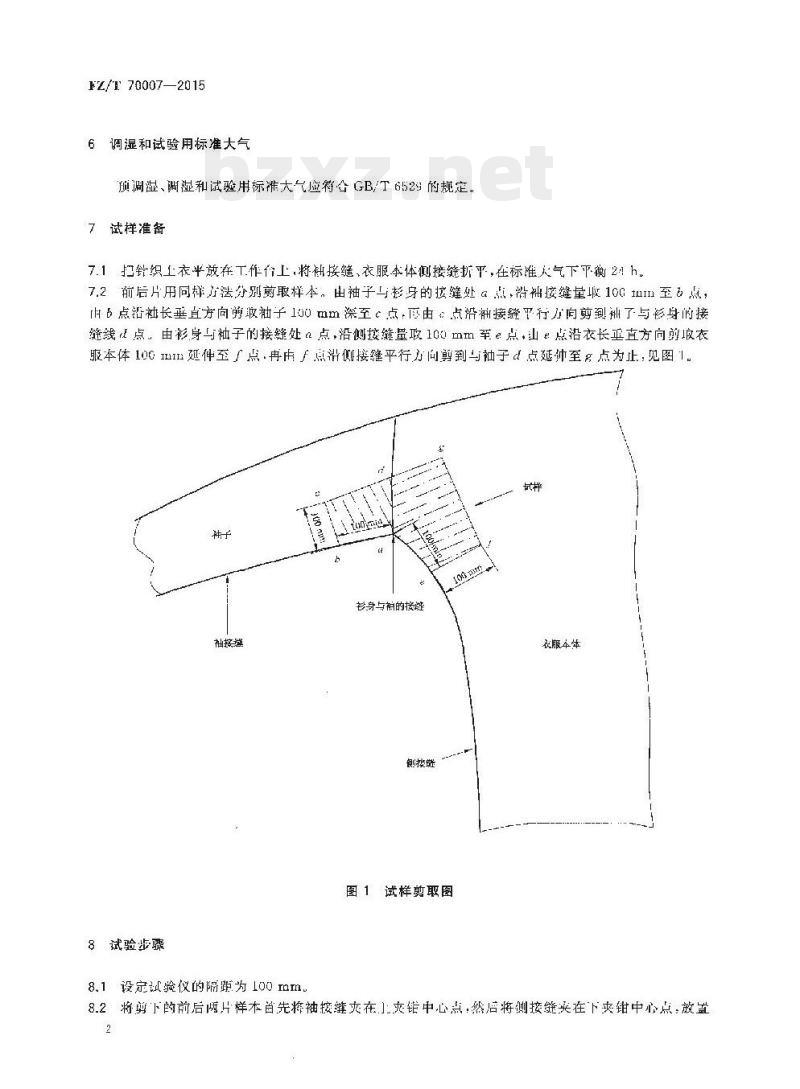

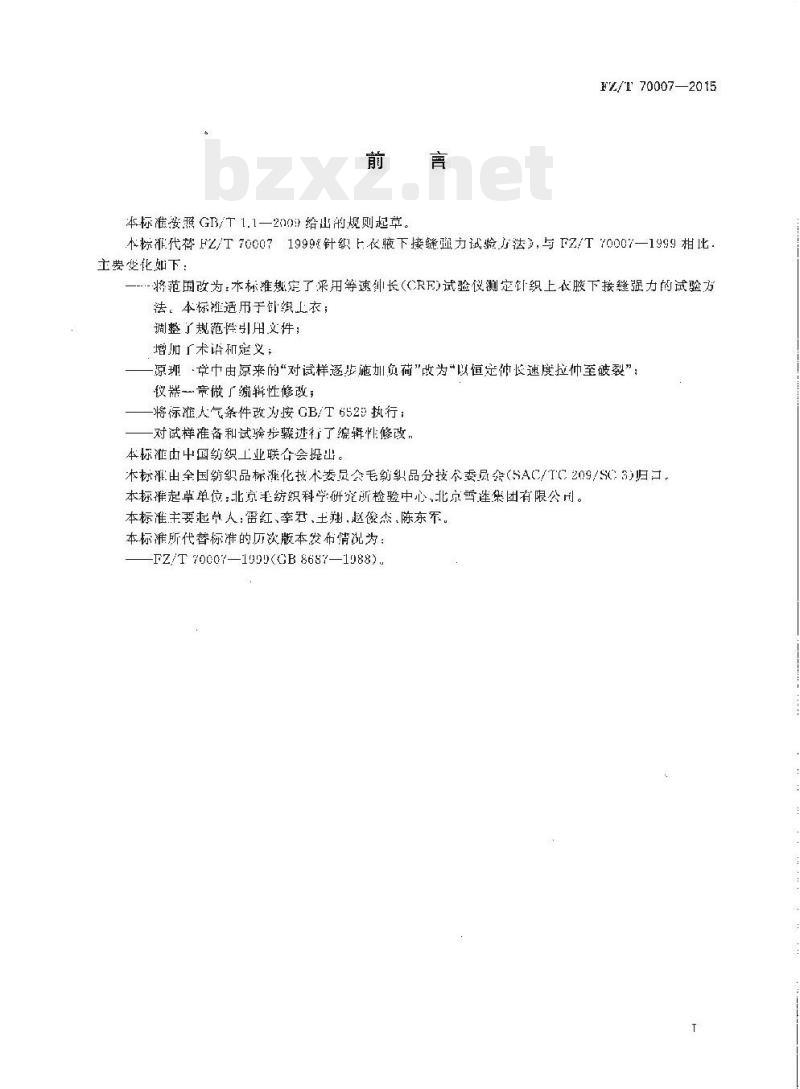

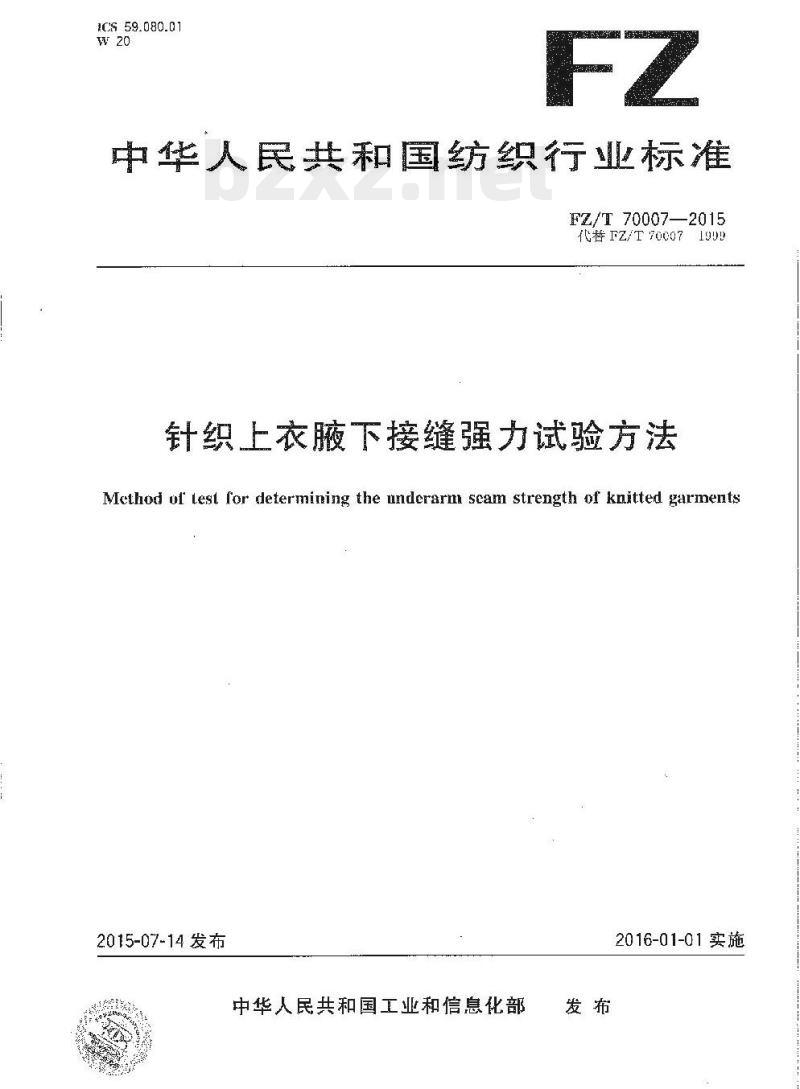

ICS 59.080.01 W20 中华人民共和国纺织行业标准 FZ/T 70007—2015 代替 FZ/T 70007—1999 针织上衣腋下接缝强力试验方法 Method of test for determining the underarm seam strength of knitted garments 2015-07-14 发布 中华人民共和国工业和信息化部 2016-01-01 实施发布 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。 本标准代替 FZ/T 70007—1999《针织上衣腋下接缝强力试验方法》。与 FZ/T 70007—1999 相比，主要变化如下： - 将范围修改为采用等速伸长（CRE）试验仪测定针织上衣腋下接缝强力的试验方法； - 调整规范性引用文件； - 增加术语和定义章节； - 原理由“逐步施加负荷”改为“以恒定伸长速度拉伸至破裂”； - 试样准备与试验步骤进行编辑性修改； - 标准大气条件改为按 GB/T 6529 执行。 本标准由中国纺织工业联合会提出。 本标准由全国纺织品标准化技术委员会毛纺织分技术委员会（SAC/TC209/SC3）归口。 起草单位：北京毛纺织科学研究所检验中心、北京雪莲集团有限公司。 主要起草人：雷红、李君、王翘、赵像杰、陈东军。 历次版本：FZ/T 70007—1990（GB 8687—1988）。 1 范围 本标准规定了采用等速伸长（CRE）试验仪测定针织上衣腋下接缝强力的试验方法。 本标准适用于针织上衣腋下接缝强力的测定。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡注日期的引用文件，仅注日期版本适用；凡不注日期的引用文件，其最新版本（包括所有修改单）适用。 GB/T 6529 纺织品调湿和试验用标准大气 3 术语和定义 3.1 等速伸长（CRE）试验 在试验过程中，夹持器以恒定速度运动，使试样伸长的一种拉伸试验方法。 3.2 隔距长度（gauge length） 试验装置夹持试样两端之间的初始距离。 3.3 接缝强力（seam strength） 在规定条件下，对织物接缝施加垂直方向拉伸力，直至接缝破坏所测得的最大力值。 4 原理 在针织上衣腋下接缝处裁取规定尺寸试样，在规定条件下夹持试样，并以恒定伸长速度拉伸至破裂，记录破裂时所承受的最大力值及破坏原因。 5 仪器设备 等速伸长（CRE）试验仪应满足以下要求： - 拉伸速度可调，可设定为200 mm/min； - 可设定100 mm隔距长度； - 夹持器宽度约25 mm，长度不小于规定值； - 能显示试样承受的最大负荷； - 力值误差不超过±1%。 6 调湿和试验用标准大气 预调湿、调湿及试验用标准大气应符合 GB/T 6529 的规定。 7 试样准备 7.1 将针织上衣平放于工作台上，将袖接缝与衣身侧接缝折平，在标准大气条件下平衡24 h。 7.2 前后片按相同方法分别剪取试样，从袖接缝与衫身接缝处按规定方向裁取一定尺寸试样，并保持接缝完整。 8 试验步骤 8.1 设定试验仪隔距为100 mm。 8.2 将试样夹持于上下夹钳中，确保接缝与夹钳短边平行并位于中心位置，接缝垂直于夹持方向。 8.3 以200 mm/min速度启动仪器进行拉伸，直至试样破裂。 8.4 记录最大力值（N），并记录破裂原因：织物断裂、缝线断裂或两者同时断裂。 9 试验报告 试验报告应包括：标准编号及试验日期、试样名称、试验条件、破裂力值及破坏原因、以及与标准的偏离情况说明。
