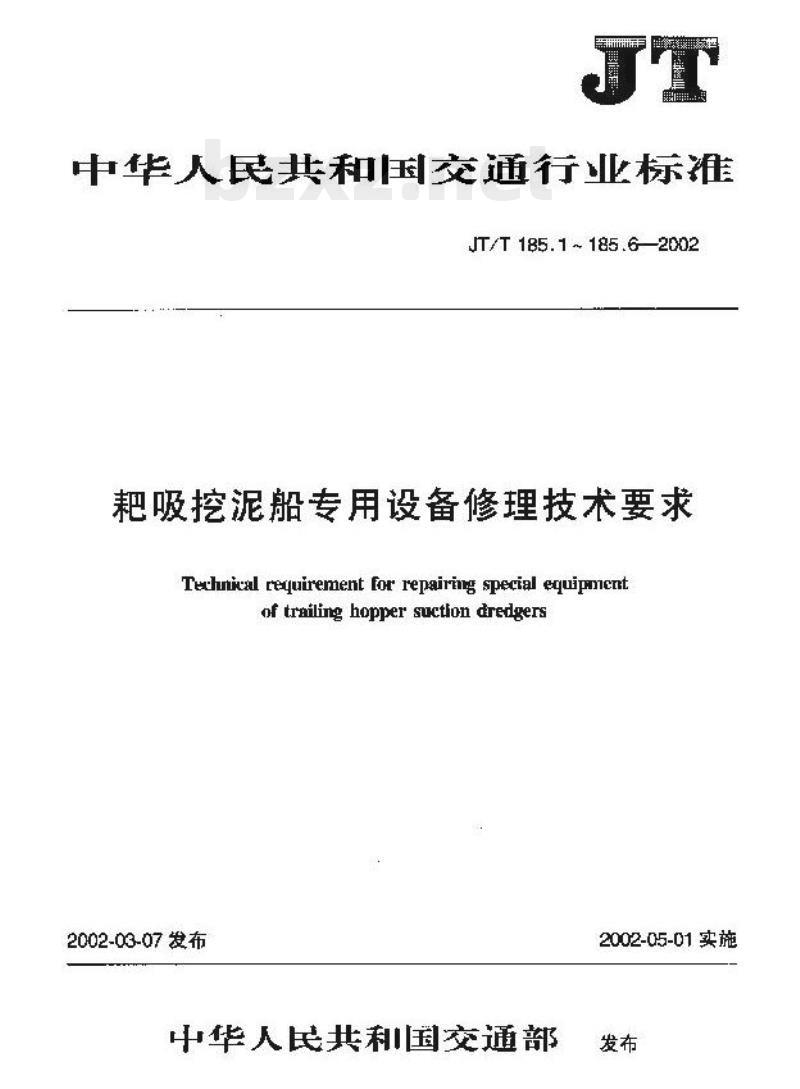

【JT交通运输标准】 耙吸挖泥船专用设备修理技术要求第1部分:耙头

JT/T 185.1-2002 Technical requirement for repairing special equipment of fralling bopper suction dredgers Part 1:Duaghead.

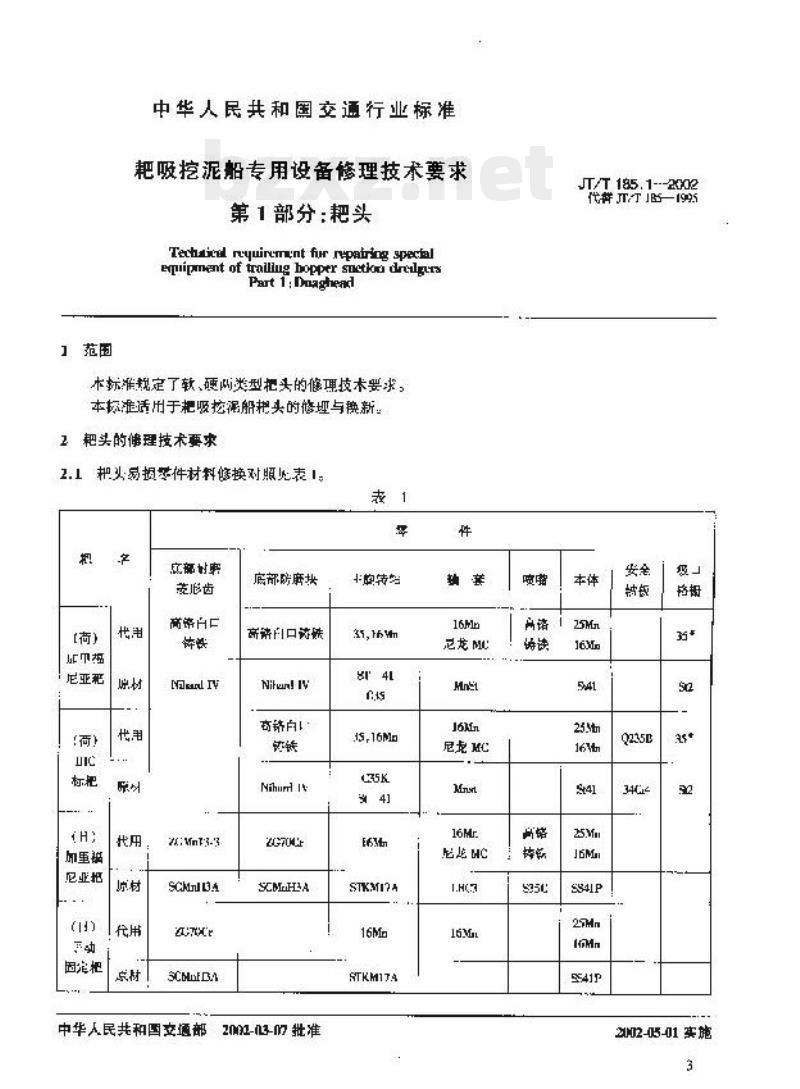

1范围
JT/T 185.1规定了软硬两类型耙头的修理技术要求。
JT/T 185.1适用于耙吸挖泥船耙头的修理与换新。
2耙头的修理技术要求

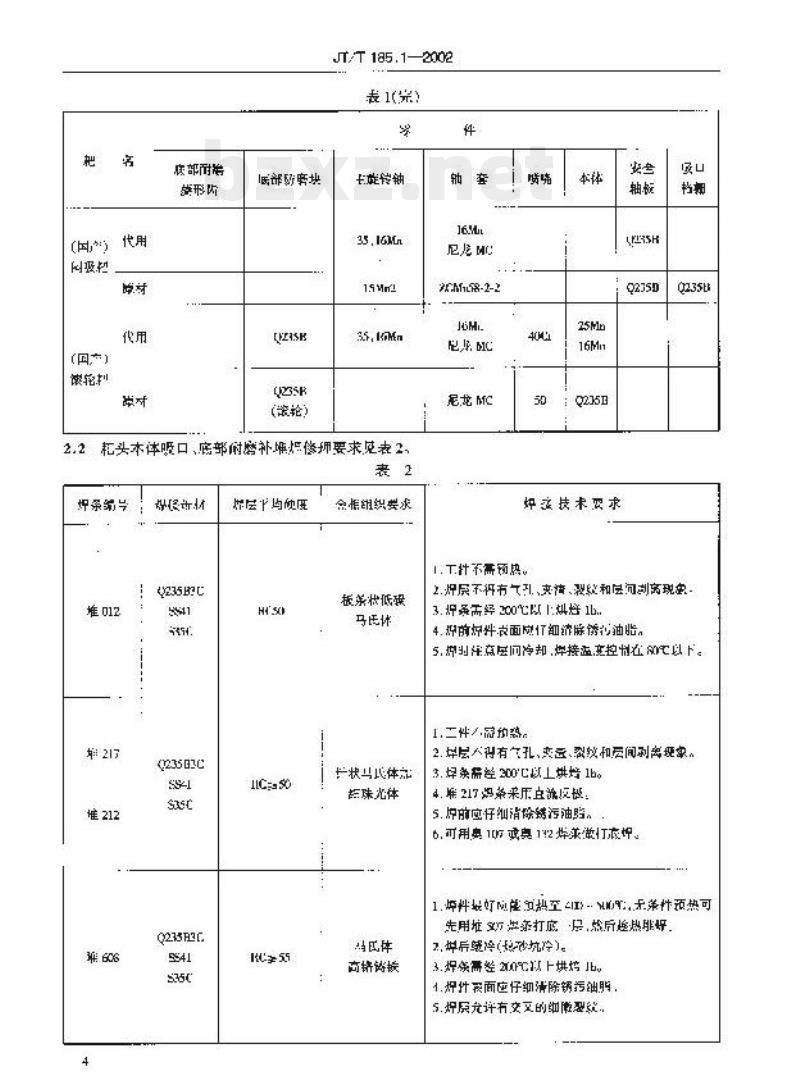

2.1耙头易损零件材料修换对照见表1。
3.1.1材料:采用 25Mn、16Mn。
3.1.2应尽量采用二氧化碳 气体保护焊焊接,焊接时应采取防止或减少焊接变形的措施。
3.1.3活 动罩体底部两面应用弯尺测量,垂直度偏差不应超过0.3/100。
3.1.4活动罩体左右侧板应 和旋转轴孔中心线垂直,垂直度偏差不应超过0.3/100,两轴孔中心线同轴
度应小于或等于0.04/ 100。
3.1.5活动罩体尺寸 小、L2与设计尺寸误差不应超过+ 2mm。
3.1.6活动罩与固定体相互配合的旋转部分,在旋转角度范围内用样板检测弧面,圆度不应大于2mm。
3.1.7为保证活动罩与固定体的装配间隙,活动罩的止位板可适当调整厚度,但厚度差不应大于3mm。
3.1.8活动罩的纵向 筋板焊接应尽量采用间断焊,以减少焊接变形。
3.2耙头固定 体技术要求
耙头固定体见图4。
3.2.1材料:采用 25Mn、16Mn。
3.2.2应尽量采用二氧化碳 气体保护焊焊接,焊接时应采取防止或减少焊接变形的措施。
3.2.3固定体左右侧板应和 B面垂直,垂直度不应超过0.3/100。
3.2.4 B 面接口法兰平面应平直,平面度不应超过0. 2/100.
3.2.5固定体和活动罩相互配合的旋转部分,在旋转角度范围内用样板检测弧面,圆度不应大于2mm。
3.2.6件号1与件号3应与耙头过渡段配钻。
3.2.7止位板2可视装配间隙要求适当调整厚度,亦可做成不等厚度,但厚度差不应大于3mm。
3.2.8尺寸 L与设计尺寸误差不应超过土2mm。
