【FZ纺织行业标准】 热转移印花机

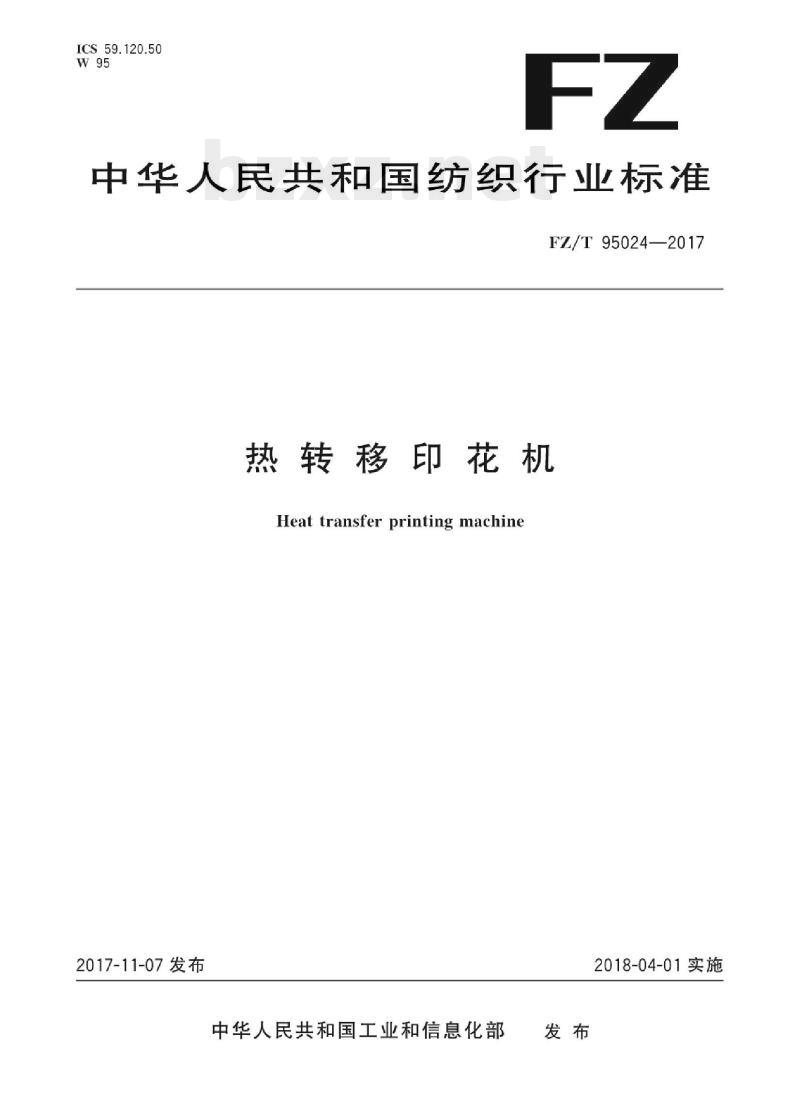

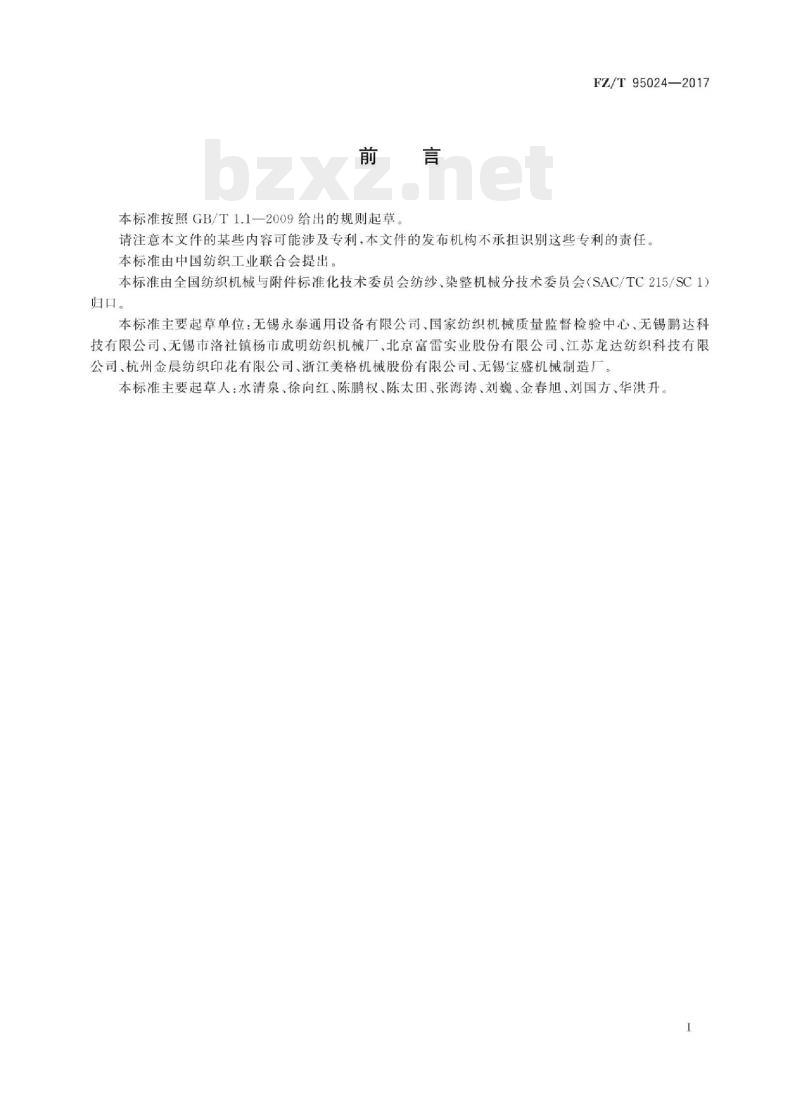

ICS 59.120.50 W95 FZ 中华人民共和国纺织行业标准 FZ/T 95024—2017 热转移印花机 Heat transfer printing machine 2017-11-07发布 中华人民共和国工业和信息化部发布 2018-04-01实施 前言 本标准按照GB/T 1.1—2009给出的规则起草。 请注意本文件的某些内容可能涉及专利，本文件的发布机构不承担识别这些专利的责任。 本标准由中国纺织工业联合会提出。 本标准由全国纺织机械与附件标准化技术委员会纺纱、染整机械分技术委员会（SAC/TC215/SC1）归口。 本标准主要起草单位：无锡永泰通用设备有限公司、国家纺织机械质量监督检验中心、无锡鹏达科技有限公司、无锡市洛社镇杨市成明纺织机械厂、北京富雷实业股份有限公司、江苏龙达纺织科技有限公司、杭州金晨纺织印花有限公司、浙江美格机械股份有限公司、无锡宝盛机械制造厂。 本标准主要起草人：水清泉、徐向红、陈鹏权、陈太田、张海涛、刘巍、金春旭、刘国方、华洪升。 1 范围 本标准规定了热转移印花机的术语和定义、参数、要求、试验方法、检验规则、标志、包装、运输和贮存。 本标准适用于涤纶、锦纶、腈纶等化学纤维组成的纯纺或混纺梭织物和针织物及特种非织造布的热转移印花加工设备。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 191 包装储运图示标志 GB/T 250 评定变色用灰色样卡 GB 2894 安全标志及其使用导则 GB 5226.1—2008 机械电气安全 机械电气设备第1部分：通用技术条件 GB/T 7111.7 纺织机械噪声测试规范 第7部分：染整机械 GB/T 9239.1—2006 机械振动 恒态（刚性）转子平衡品质要求 第1部分：规范与平衡允差的检验 GB/T 17780.7 纺织机械安全要求 第7部分：染整机械 GB/T 22801 纺织机械染整机械导布辊主要尺寸及要求 GB/T 23971 有机热载体 FZ/T 90001 纺织机械产品包装 FZ/T 90074 纺织机械产品涂装 FZ/T 90089.1 纺织机械铭牌型式、尺寸及技术要求 FZ/T 90089.2 纺织机械铭牌内容 FZ/T 90110 纺织机械通用项目质量检验规范 FZ/T 92055 进布装置通用技术条件 3 术语和定义 3.1 热转移印花机 heat transfer printing machine 将转移印花纸上印有分散染料图案的一面与被印织物密合后，通过一定温度和压力作用，使分散染料升华转移到织物上并形成图案的机器。 3.2 转移印花纸 transfer printing paper 通过热熨将图案可转印到被印织物上的薄型亚光纸。 4 参数 参数见表1。 公称宽度：600～3600 mm 工作速度：1～50 m/min 加热滚筒直径：180～2000 mm 加热滚筒型式：双层夹套式 加热方式：电加热、电加热油导热 加热温度：120～240 ℃ 加油方式：直接加油、机外独立加油箱 毛毯宽度：公称宽度+（100～300） 5 要求 5.1 主要零部件要求 加热滚筒体表面粗糙度Ra≤3.2μm，表面应无划伤、无磕碰。 加热滚筒导热均匀，筒体表面在公称宽度范围内温度偏差≤±2.0℃。 加热滚筒从室温（20℃）升至200℃的升温时间≤90min。 加热滚筒轴承温升≤30℃。 加热滚筒的平衡质量等级符合GB/T 9239.1—2006中G6.3要求。 各导辊表面应无磕碰、无划伤，表面粗糙度Ra≤3.2μm。 进布装置应符合FZ/T 92055规定。 导布辊应符合GB/T 22801规定。 导热油应符合GB/T 23971规定。 5.2 整机要求 机器传动应运行平稳，无异常振动和冲击声响。 张力系统（进布、收放转移印花纸、毛毯）应可调节且控制准确。 供油系统应油路畅通、密封可靠、无漏油。 气路系统压力应稳定、无泄漏。 应具备毛毯保护装置，在升温或停电时可与加热滚筒分离。 各传动部位轴承温升≤20℃。 毛毯单边跑偏量≤40mm。
