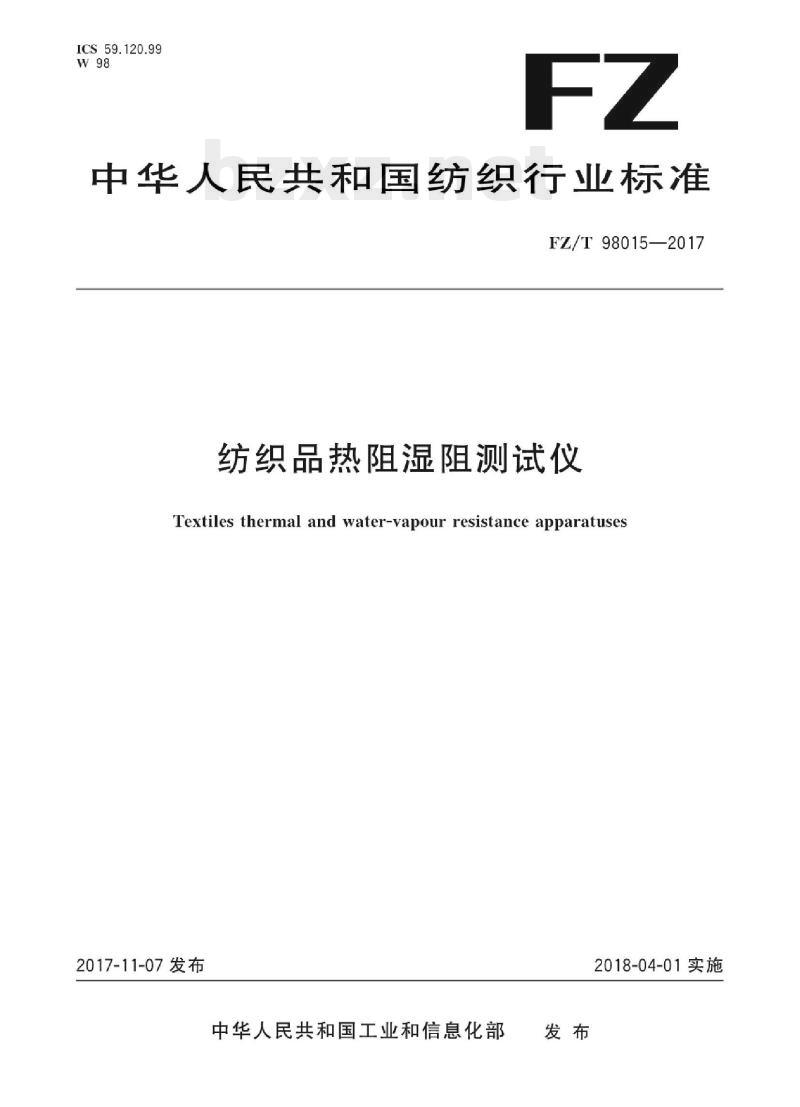

【FZ纺织行业标准】 纺织品热阻湿阻测试仪

ICS59.120.99
中华人民共和国纺织行业标准
FZ/T98015—2017
纺织品热阻湿阻测试仪
Textiles thermal and water-vapour resistance apparatuses2017-11-07发布
中华人民共和国工业和信息化部发布
2018-04-01实施

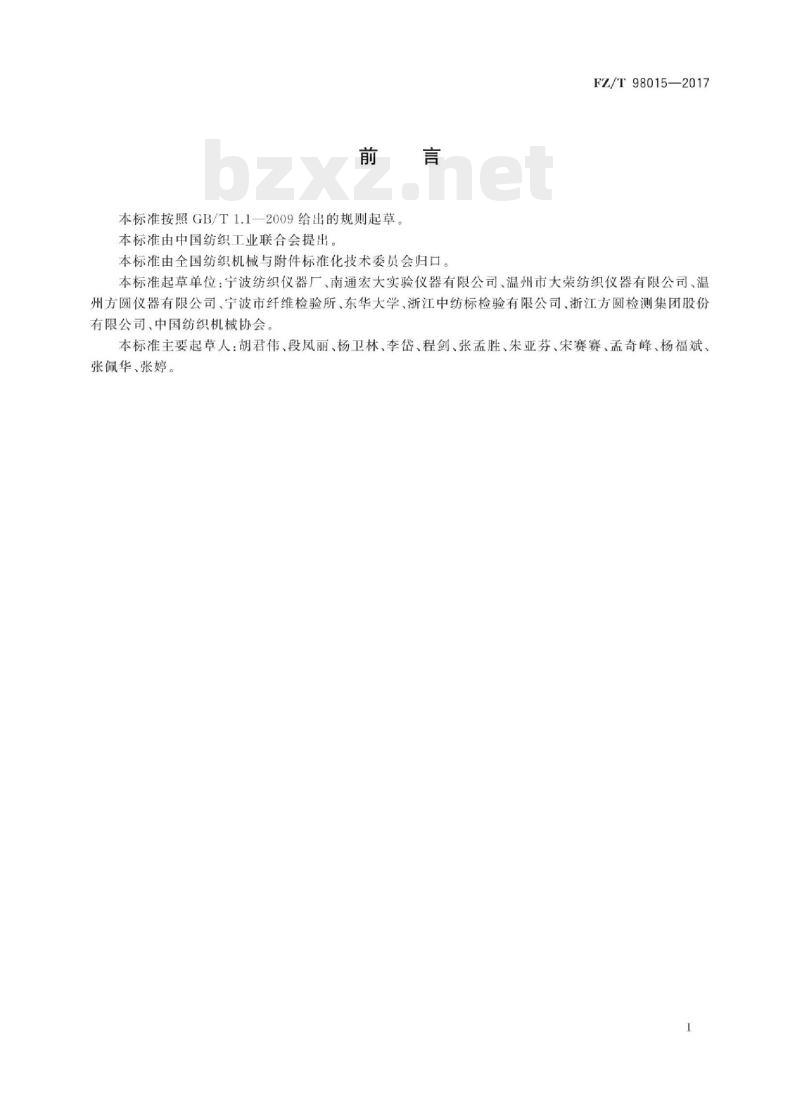

本标准按照GB/T1.12009给出的规则起草。本标准由中国纺织工业联合会提出。本标准由全国纺织机械与附件标准化技术委员会归口。FZ/T98015—2017
本标准起草单位：宁波纺织仪器厂、南通宏大实验仪器有限公司、温州市大荣纺织仪器有限公司、温州方圆仪器有限公司，宁波市纤维检验所、东华大学，浙江中纺标检验有限公司，浙江方圆检测集团股份有限公司、中国纺织机械协会。本标准主要起草人：胡君伟、段凤丽、杨卫林、李岱、程剑、张孟胜、朱亚芬、宋赛赛、孟奇峰、杨福斌张佩华、张婷。

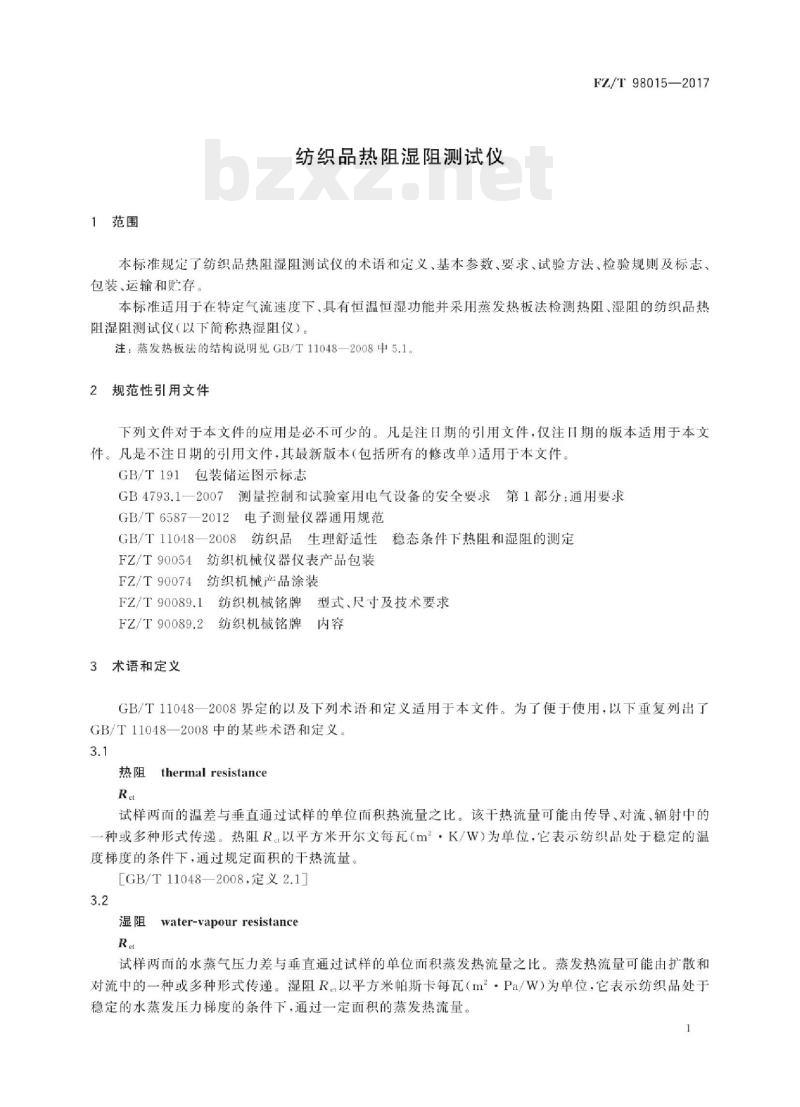

1范围
纺织品热阻湿阻测试仪
FZ/T98015—2017bzxz.net
本标准规定了纺织品热阻湿阻测试仪的术语和定义、基本参数、要求、试验方法、检验规则及标志、包装，运输和贮存。
本标准适用于在特定气流速度下，具有恒温恒湿功能并采用蒸发热板法检测热阻，湿阻的纺织品热阻湿阻测试仪（以下简称热湿阻仪）。注：蒸发热板法的结构说明见GB/T11048—2008中5.1。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件GB/T191包装储运图示标志
GB4793.1一2007测量控制和试验室用电气设备的安全要求第1部分：通用要求GB/T6587—2012电子测量仪器通用规范GB/T11048一2008纺织品生理舒适性稳态条件下热阻和湿阻的测定FZ/T90054纺织机械仪器仪表产品包装纺织机械产品涂装
FZ/T90074
FZ/T90089.1
FZ/T 90089.2
3术语和定义
纺织机械铭牌型式、尺寸及技术要求纺织机械铭牌内容
GB/T11048一2008界定的以及下列术语和定义适用于本文件。为了便于使用，以下重复列出了GB/T11048—2008中的某些术语和定义3.1
热阻thermal resistance
试样两面的温差与垂直通过试样的单位面积热流量之比。该干热流量可能由传导，对流，辐射中的种或多种形式传递。热阻R。以平方米开尔文每瓦（m2·K/W）为单位，它表示纺织品处于稳定的温度梯度的条件下，通过规定面积的干热流量【GB/T11048—2008，定义2.1
湿阻water-vapour resistance
试样两面的水蒸气压力差与垂直通过试样的单位面积蒸发热流量之比。蒸发热流量可能由扩散和对流中的一种或多种形式传递。湿阻R以平方米帕斯卡每瓦（m2，Pa/W）为单位，它表示纺织品处于稳定的水蒸发压力梯度的条件下，通过一定面积的蒸发热流量。1
FZ/T98015—2017
[GB/T11048—2008，定义2.2]
climatechamber
气候室
个安装有试验板和热护环，其内部的温度和湿度气流速度能够得到控制，并且提供了沿着试验板与热护环表面气体流动的条件的空间体。3.4
发射率emissivity
为相同波长范围、相同温度下，真实物体的辐射能量与相同温度下黑体的辐射能量之比。又称黑度、辐射率等。它表征材料表面的热辐射能力的强弱。3.5
重复性
repeatability
在相同测量程序，相同操作者、相同测量系统，相同操作条件和相同地点的一组测量条件下，在短时间内对同一被测对象所得示值或测得值的一致性程度。以在规定测量条件下的标准偏差或变异系数来表示。
注：改写JJF1001—2011中5.10及注5.13.5.144
基本参数
热湿阻仪的基本参数见表1。
试验板
热护环
测试面积/mm
温度分度值/℃
温度调节范围/℃
试样可测厚度范围/mm
宽度/mm
气流速度调节范围/（mm/s）
气候室
5要求
温度分度值/℃
湿度分度值/（%RH)
分度值/（m2·K/W）
测试范围/（m2K/W）
分度值/（m2·Pa/W）
测试范围/（m°·Pa/W）
热湿阻仪的显示部分显示清晰，各按钮灵敏可靠，参数值
≥200X200
0.1×10-3
0~2000×10-3
5.1.2热湿阻仪外表面应光滑平整、色泽一致，电镀件应无毛刺、漏镀及起皮等现象，其余经表面处理2
的零件表面色泽均勾，零部件不应有明显的碰伤和划痕。5.1.3热湿阻仪应无漏水渗水的现象。5.1.4热湿阻仪的涂装应符合FZ/T90074的规定。5.2预热平衡时间
热湿阻仪预热平衡时间应不大于60ming5.3试验板和热护环
5.3.1试验板表面和热护环表面的发射率应不小于0.35。5.3.2试验板的表面温度控制偏差为土0.1℃。5.3.3试验板的表面温度均勾度为0.2℃。5.3.4热护环的表面温度控制偏差为士0.1℃5.3.5试验板与热护环的表面温度差异为士0.2℃FZ/T98015—2017
5.3.6试验板相对于试验台面可下降或试验台面相对于试验板可上升，以使厚试样的上平面与台面平齐。
5.3.7在试验板的上平面处于水平时，试验用水应在整个上平面上同时且均勾地溢出。5.3.8热护环四周有固定透湿膜的橡胶压条镶嵌凹槽。5.4气候室
5.4.1热阻测得值为0～500×10-3m2·K/W时气候室的温度控制偏差为士0.5℃；热阻测得值为>500m2·K/W～2000X10-3m·K/W时气候室的温度控制偏差为士0.1℃。5.4.2气候室的相对湿度控制偏差为士3%。5.4.3气流速度为（1土0.05）m/s。5.4.4气流速度的相对变异量为0.05～0.10。5.4.5导流口在试样台以上的高度应不小于50mm。5.5#
热阻的测量准确度
单层参照样热阻的示值误差应不大于标称值的土5%。5.5.1
5.5.22～4层参照样总热阻的线性误差应不大于标称值的士10%。5.5.3热阻测得值不大于50X10-3m·K/W时其重复性误差（标准偏差）为3.0×10-3m2·K/W，热阻测得值大于50×10-m·K/W时其重复性误差（变异系数）为测得值的7%。5.6
湿阻的测量准确度
5.6.1单层参照样湿阻的示值误差应不大于标称值的士5%。5.6.22～4层参照样总湿阻的线性误差应不大于标称值的士10%。5.6.3湿阻测得值不大于10m2·Pa/W时其重复性误差（标准偏差）为0.3m2。Pa/W，湿阻测得值超过10m2，Pa/W时其重复性误差（变异系数）为测得值的7%。5.7水平指示装置
热湿阻仪应配有水平指示装置，以试验板为基准来调节底脚高度，其水平准确度不低于0.5mm/m.
5.8噪声
热湿阻仪运行时发射声压级噪声应不大于80dB（A）。3
FZ/T98015—2017
安全性
5.9.1绝缘电阻应不小于5MQ。
5.9.2保护连接阻抗应不大于0.12。环境适应性
环境适应性试验应符合GB/T6587—2012的1组仪器的要求，包装运输
包装运输试验应符合GB/T6587—2012的3级流通条件的要求6试验方法
试验条件
6.1.1电源：额定电压土10%；波动土2%；频率50Hz土0.5Hz。6.1.2环境温度：15℃～30℃，测试期间温度波动度不大于2℃/h。6.1.3环境相对湿度：40%~85%。6.1.4使用水质要求：去离子水或蒸馏水。6.1.5热湿阻仪周围无明显电磁场干扰，无明显振动源；周围空气中不含腐蚀作用的介质，无绒毛等漂浮物。
热湿阻仪放置后距离墙面应有足够的散热和操作空间。6.2检具
热湿阻仪检测时所用的检具见表2。表2
发射率
气候室温湿度
气候室导流口高度
气流速度
水平指示装置
绝缘电阻
检具名称
红外热像仪
温度计
温湿度计
钢直尺
风速计
参照样
参照样
水平仪
声级计
兆欧表
规格或精确度等级
±0.03℃
温度±0.03℃，相对湿度土1%
±0.02m/s
19.5×10-3m2.K/W
4.3m*.Pa/w
35dB(A)~120dB(A).2级
时间常数小于1min
时间常数小于1min
时间常数小于1s
6.3外观检测
6.3.1热湿阻仪的外观（5.1.15.1.3）用自测、手感法检测6.3.2热湿阻仪的涂装（5.1.4）按F2/T90074的有关规定检测6.4预热平衡时间检测
FZ/T98015—2017
预热平衡时间（5.2)的检测：启动热湿阻仪的同时启动秒表开始计时，当各项设置参数稳定且可进人试样测试状态时停止计时，秒表显示数值即为预热平衡时间。6.5试验板和热护环检测
6.5.1表面发射率（5.3.1）的检测：在20℃环境下，设置红外热像仪的测量波长范围为8um～14um。将一块已知发射率绝缘胶带贴于试验板或热护板的表面，应使胶带与被测自标表面接触紧密，没有气泡或褶皱等现象，并稳定5min以上时间，使被测目标表面与胶带充分达到热平衡状态；然后通过调整红外热像仪发射率，使被测目标表面的温度与贴有绝缘胶带表面温度相同或接近，此时的发射率即为试验板或热护板的发射率；重复测量3次，选取各次测得值的平均值。6.5.2表面温度检测的准备和测量：设定试验板表面温度为35℃，气候室温度为20℃，相对湿度为65%，空气流速为1m/s。将7个温度传感器分别置于试验板表面在距试验板四边20mm的4个交点和试验板表面的几何中心点，以及热护环表面在左右中心线上距试验板20mm处的2个点，并且用厚度为（5土0.5）mm、单位面积质量为（1500土100）g/mm的毛毡将试验板和热护环有效覆盖，待热湿阻仪稳定后，每隔1min分别记录温度测得值，连续记录3次。6.5.3表面温度检测的计算方法为：a）试验板温度测得值的平均值与设定值之差为试验板的表面温度控制偏差（5.3.2）。b）
试验板各温度测量点温度测得值的平均值中最大值与最小值之差为试验板的表面温度均匀度(5.3.3）。
热护环温度测得值的平均值与设定值之差为热护环的表面温度控制偏差（5.3.4）。c）
热护环温度测得值的平均值与试验板温度测得值的平均值之差为试验板与热护环的表面温度d）
差异（5.3.5）。
6.5.4试验板和热护环的结构要求（5.3.6～5.3.8）的检测：用目测法。6.6气候室检测
6.6.1准备和测量：设定试验板表面温度为35℃，气候室温度为20℃，相对湿度为65%，空气流速为1m/s。将温湿度或风速传感器置于试验板表面的中心点上方（15士0.5)mm处，待热湿阻仪稳定后，每隔1min分别记录温湿度测得值，连续记录6次；气流速度的数据采集频次为10次/min，连续记录10min
6.6.2温湿度和气流速度的计算方法为：a）气候室温度测得值的平均值与设定值之差为气候室的温度控制偏差（5.4.1）。b）气候室相对湿度测得值的平均值与设定值之差为气候室的相对湿度控制偏差（5.4.2）。c）气流速度测得值的算术平均值为气流速度（5.4.3）d）气流速度的测得值标准偏差与气流速度之比为气流速度的相对变异量（5.4.4）。6.6.3导流口在试样台以上的高度（5.4.5）用钢直尺检测6.7热阻测量准确度的检测
6.7.1准备和测量：设定试验板表面温度为35℃，气候室温度为20℃，相对湿度为65%，空气流速为5
FZ/T98015—2017
1m/s。将热阻参照样放置在试验板上连续进行6次热阻测试，每次测试须完成完整的升温，平衡，读数、降温等测试过程，分别记录6次测试同一块参照样的热阻测得值。6.7.2热阻的线性误差检测按GB/T11048一2008附录C的要求进行6.7.3热阻测量准确度的计算方法为：a）单层参照样热阻测得值的平均值与标称值之差为热阻的示值误差（5.5.1）。b）2～4层参照样的各自总热阻与参照样热阻标称值之差为热阻的线性误差（5.5.2）。c）热阻测得值的标准偏差或变异系数为热阻的重复性误差（5.5.3）。6.8湿阻测量准确度的检测
6.8.1准备和测量：设定试验板表面温度为35℃，气候室温度为35℃，相对湿度为40%，空气流速为1m/s。将湿阻参照样分别放置在试验板上连续进行6次湿阻测试，每次测试须完成完整的升温，平衡，读数，降温等测试过程，分别记录6次同一块参照样的湿阻测得值。6.8.2湿阻的线性误差检测按GB/T11048一2008附录C的要求进行。6.8.3湿阻测量准确度的计算方法为：a）单层参照样湿阻测得值的平均值与标称值之差为湿阻的示值误差（5.6.1）。b）2～4层参照样的各自总湿阻与参照样湿阻标称值之差为湿阻的线性误差（5.6.2）。湿阻测得值的标准偏差或变异系数为湿阻的重复性误差（5.6.3）。c
6.9水平指示装置检测
热湿阻仪水平指示装置（5.7)检测：调节底脚使水平指示装置处于水平中心位置，采用水平仪测量试验板2个方向的水平误差，选取2个方向测量值的较大值。6.10噪声检测
噪声（5.8）检测：启动热湿阻仪，用声级计在热湿阻仪包络面的距离为1m、高度为1.6m处，分别测量其运行噪声，选取4个方向测量值的平均值。6.11安全性检测
6.11.1绝缘电阻（5.9.1）检测：电源开关置于接通位置，用兆欧表测试电源输人端对地端的绝缘电阻6.11.2保护连接阻抗（5.9.2）检测按GB4793.1一2007中6.5.1.3的要求进行。6.12环境适应性检测
环境适应性（5.10)检测按GB/T6587—2012的I组仪器的要求进行。6.13包装运输检测
包装运输（5.11）检测按GB/T6587—2012的3级流通条件的要求进行。7检验规则
7.1出厂检验
出厂检验按5.1～5.9的要求由生产企业的质量检验部门逐台进行，全部检验合格方能出厂，并应附有产品合格证。
型式检验
7.2.1在下列情况之一时，生产企业应进行型式检验：a）新产品试制定型时；
b）主要零部件、元器件、原材料、电路设计、工艺结构等作重大改变时；c）批量生产时，产量累计达100台后；d国家有关部门提出进行型式检验要求时7.2.2型式检验项目：第5章规定的全部内容。FZ/T98015—2017
7.2.3判定规则：型式检验从出厂检验合格的热湿阻仪中随机抽取一台作为检验样机。检验时，样机中的任一项自不符合要求时充许修复后继续检验。若修复后继续检验不符合要求的，则该批产品判定为不合格；若修复后继续检验合格的，则重新另行抽取一台进行复检。经复检符合要求的，该批产品判定为合格；经复检不符合要求的，该批产品判定为不合格。3标志、包装、运输和贮存
8.1标志
8.1.1包装储运的图示标志按照GB/T191的规定8.1.2产品的铭牌按照FZ/T90089.1和FZ/T90089.2的规定。2包装
产品的包装按照FZ/T90054的规定，8.3运输
产品在运输过程中应避免剧烈地震动、冲击、翻滚、高处跌落和雨雪淋袭。8.4贮存
产品应贮存在干燥通风的仓库内，空气中不应有腐蚀性气体，库内温湿度不应有剧烈的变化，相对湿度不大于75%。
FZ/T98015-2017
中华人民共和国纺织
行业标准
纺织品热阻湿阻测试仪
FZ/T98015—2017
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号（100029）北京市西城区三里河北街16号（100045）网址：spc.org.cn
服务热线：400-168-0010
2018年1月第一版
书号：1550662-32189
版权专有
侵权必究
120086
