【JT交通运输标准】 大型公路桥梁中压配电系统技术条件

ICS93.040
备案号：

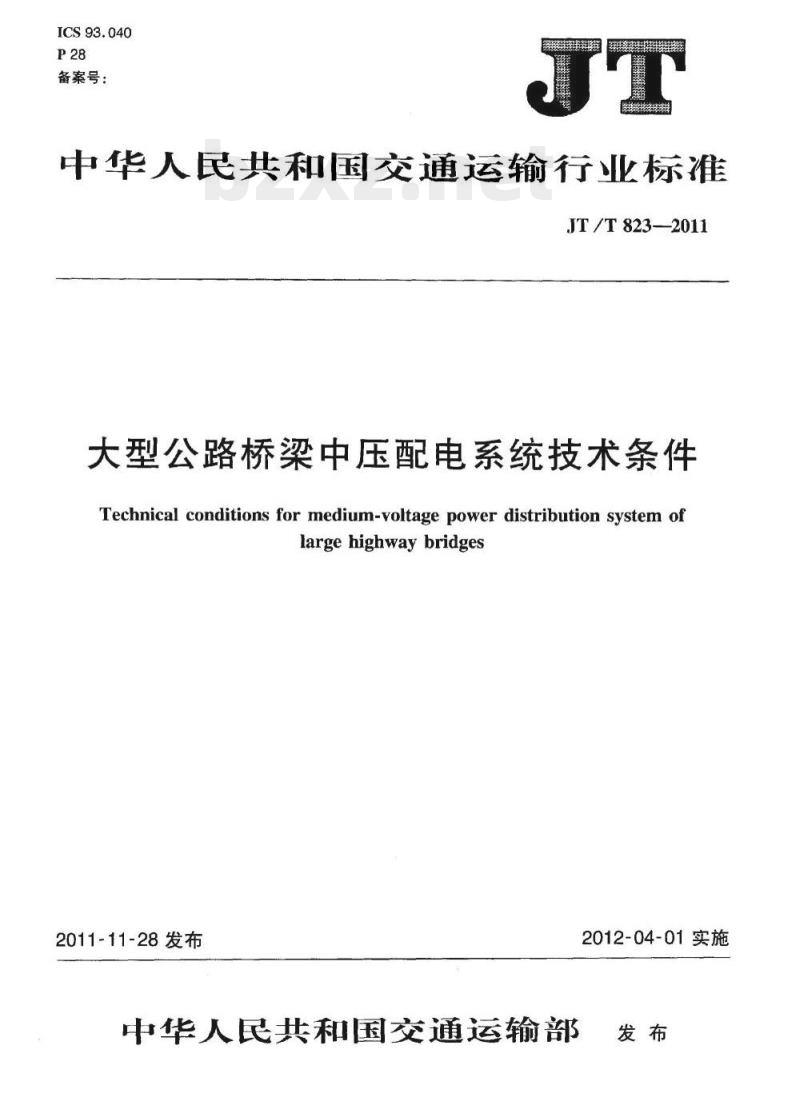

中华人民共和国交通运输行业标准JT/T823—2011
大型公路桥梁中压配电系统技术条件Technical conditions for medium-voltage power distribution system oflargehighwaybridges
2011-11-28发布
中华人民共和国交通运输部
2012-04-01实施

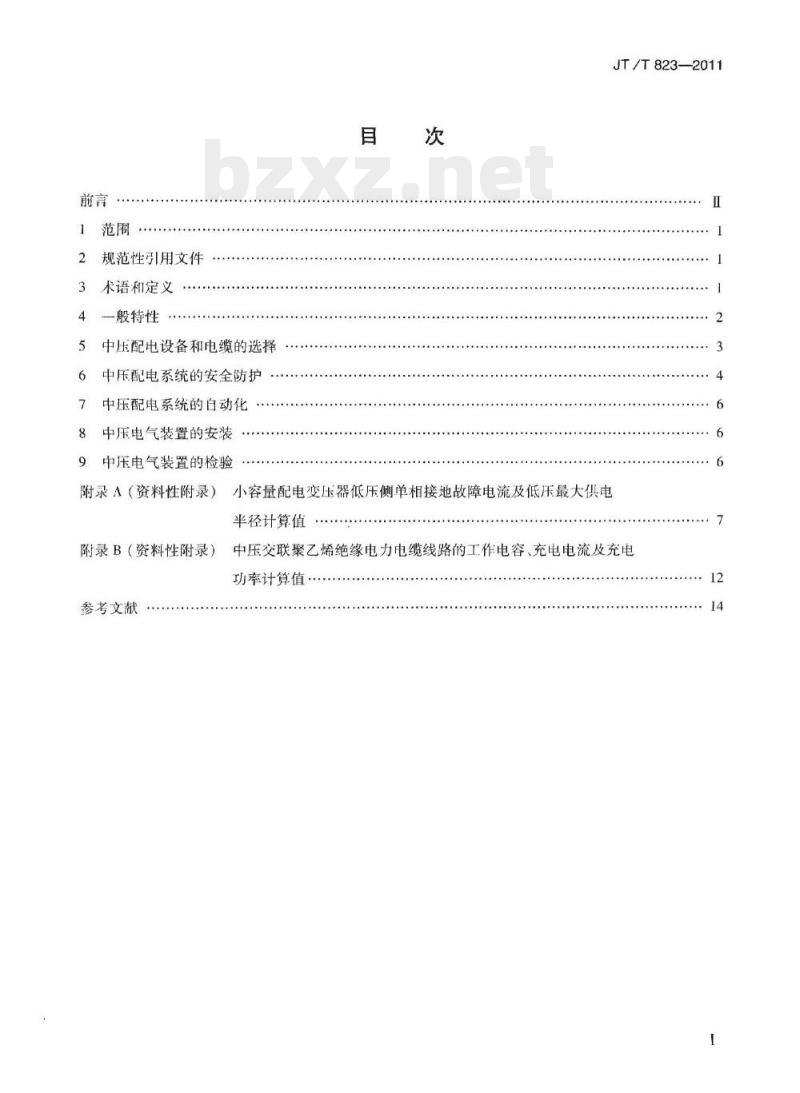

规范性引用文件
术语和定义
一般特性
中压配电设备和电缆的选择
中压配电系统的安全防护
7中压配电系统的白动化
8中压电气装置的安装
9中压电气装置的检验
附录A（资料性附录）小容量配电变压器低压侧单相接地故障电流及低压最大供电半径计算值
附录B（资料性附录）
参考文献
JT/T823—2011
中压交联聚乙烯绝缘电力电缆线路的工作电容、充电电流及充电功率计算值
JT/T823—2011

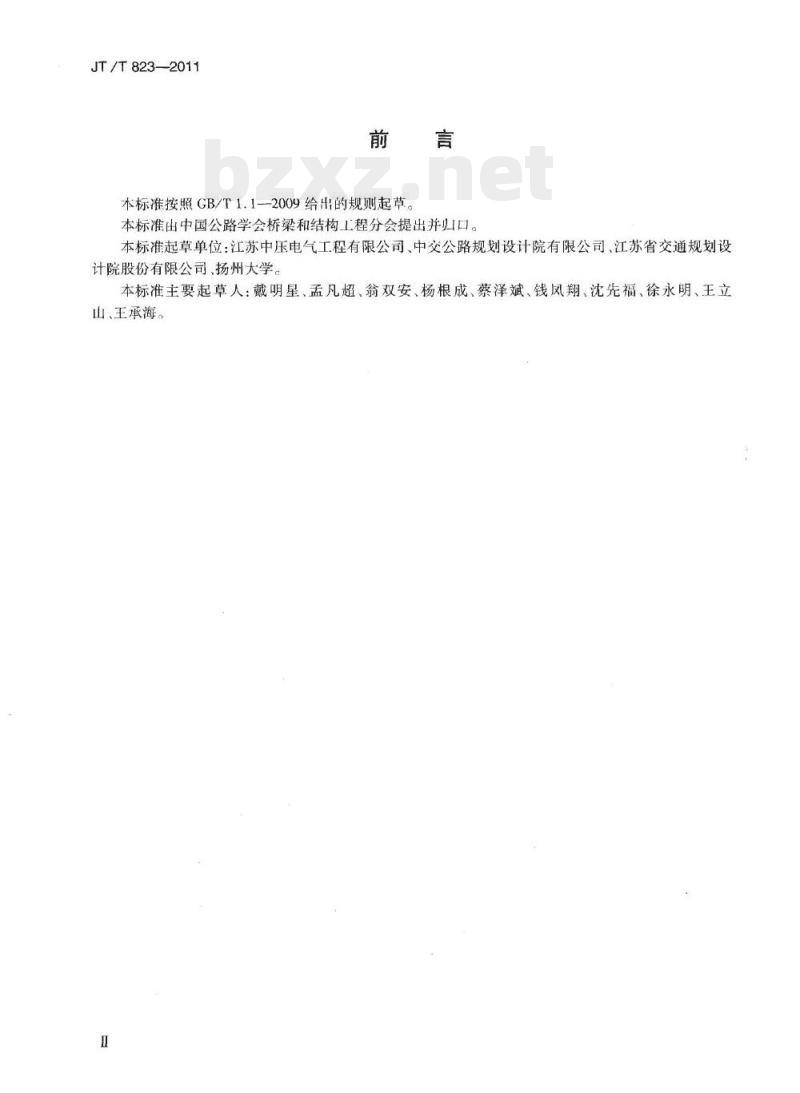

本标准按照GB/T1.1-2009给出的规则起草。言
本标准由中国公路学会桥梁和结构工程分会提出并山口。本标准起草单位：江苏中压电气工程有限公司、中交公路规划设计院有限公司、江苏省交通规划设计院股份有限公司、扬州大学。本标准主要起草人：戴明星、孟凡超、翁双安、杨根成、蔡泽斌、钱凤翔、沈先福、徐永明、王立山、王承海。
1范围
大型公路桥梁中压配电系统技术条件JT/T823—2011
本标准规定了大型公路桥梁长距离分散性负荷中压配电系统（以下简称中压配电系统”）的一般特性、配电设备和电缆的选择、安全防护、自动化吸中电气装置的安装与检验要求。本标准适用于大型公路桥梁（具其统一采用中压配电的接线隧道等）长距离分散性负荷与公用电网相隔离的用户侧中压配电系统C
2规范性引用文件
下列文件对于才
的应用是必不可少的。凡是注日期的引用文生
件。凡是不注日期
GB/T156
GB16895.21
GB50052
GB50053
GB50054
GB/T5006
CB50150
CB50168
GB50169
GB50303
3术语和定义
仅还期的版本适用于本文
节件，其最新版本（包店所有的修改单适用于本作電压
物电气装置
筑物电气装置
第4-41部分安全户
第7-714部分特殊
配电系统设计规
V及以下变电脑
压配电设+规器
力装置的继电保和自动装置设
气装置安装工程
装置安装工程
装置安装工程
气安装工程
下列术语和定义适用
中压mediumvoltage（MV
电设务更接
电击防护
场所的要求
电缆线路施上及验收规范
接地装置施工及收
王质量验收规范
用于大型公路桥粱内部配电系统的电压系统标称电压为3kV~10kV。
分散性负荷dispersedloads
外照明装置
分散布置于大型公路桥梁中的小容量负荷，如桥梁照明、监控、除湿、通风、检修等用电。3.3
MVisolatingtransformer
中压隔离变压器
输入绕组与输出绕组在电气上彼此隔离且输入电压与输出电压均为中压的电力变压器。3.4
MVswitchgear
中压开关设备
中压开关与控制、测量、保护、调节装置及辅件、外壳和支持件等部件及电气和机械的联结组成的1
JT/T823-—2011
总称。
[CB/T2900.20-—1994.,定义3.2]3.5
中压保护柜MVprotectioncabinet用于长距离中压配电电缆线路保护，适应分散性照明负荷特点且可频繁通断控制的小型中压开关设备。
中压配电变压器MVdistributiontransformer由较高电压（中压）降至最末级配电电压，直接做配电用的电力变压器。【GB/T2900.15—1997，定义3.1.3]3.7
combinedtransformer
组合式变压器
本体一次侧装有中压电缆插入式终端、中压限流熔断器、热保护装置，二次侧采用低压电缆引出的密封式中压配电变压器。
埋地式变压器buriedtransformer防护等级为IP68，可安装在地面以下专用开内的组合式变压器。4一般特性
4.1系统结构
4.1.1中压配电系统设备组成包括中压隔离变压器、中压开关设备（中压保护柜）、中压配电电缆及分支箱、中压配电变压器（组合式变压器）及低压配电设备等。4.1.2中压配电系统宜采用按功能划分的多回路树干式。4.1.3中压配电变压器的设置应遵循“小容量、短半径、密布点”的原则。当变压器低压配电系统的接地形式为TN-S系统时，其低压最人供电平径应根据低压配电线路末端发生单相接地故障时的保护灵敏度要求确定。小容量配电变压器低压侧单相接地故障电流及低压最大供电半径计算值参见附录A。4.1.4桥梁结构内部邻近的不同中压配电回路中配电变压器间，宜设置低压联络线。4.1.5中压配电系统的供电电源应符合CB50052和CB50053的规定。4.2系统电压
4.2.1中压配电回路容量较小时，配电电压宜采用3kV~6kV。当中压配电回路容量较大，配电距离长时，配电电压宜采用10kV。
4.2.2低压配电电压宜采用220/380V。4.2.3系统电压等级应符合GB/T156的规定。4.3系统接地
4.3.1中压配电系统的中性点应采用有效接地方式，即系统在各种条件下应使零序电抗与正序电抗之比（X/X,）为正值且不大于3，其零序电阻与正序电抗之比（R/X）为正值月不人于1。4.3.2中压配电系统中性点采用直接接地方式时，应校验单相接地故障电流产生的电动力效应和热效应对系统设备和电缆的影响。
4.3.3中压配电系统中性点采用低电阻接地方式时，接地电阻值的选择应保证长距离配电线路末端发2
生单相接地时可靠断开故障线路。JT/T823—2011
4.3.4中压电气装置应采用共用接地装置，利用桥梁主墩或建筑物的基础钢筋作白然接地极，并实施等电位联结。接地装置的接地电阻按最小值要求确定。4.4系统无功补偿
4.4.1主变电站电源进线侧的功率因数值应符合当地供电部门的有关规定。4.4.2长距离分散性负荷的感性无功功率应单独设置电容器补偿，长距离电缆线路中的小容量配电变压器低压侧不应设置集中补偿电容器组。4.4.3无功补偿容量宜按无功功率曲线或无功补偿计算方法确定。计算时应计及长距离中压电缆线路的容性充电功率。长距离中压电缆线路的容性充电功率可根据电缆制造厂提供的工作电容值估算或通过实测获得。中压交联聚乙烯绝缘电力电缆线路的工作电容及充电功率计算值参见附录B。4.4.4空载或轻载运行状态下的长距离中压电缆线路的容性充电功率宜采取下列措施进行补偿：a）长距离中压电缆线路的照明负荷被切除的同时切除该中压电缆线路：b）不能切除而又处于轻载运行状态下的长距离中压电缆线路采取并联电抗器分散补偿：1）并联电抗器的容量可按长距离中压电缆线路容性充电功率的60%~70%选取，应避免产生谐振；
2）并联电抗器应随中压电缆线路的照明负荷投入（退出）的同时退山（投人）运行：4.4.5低压无功补偿装置应采用复合开关电器、半导体开关电器等，具有过零自动投切功能。5中压配电设备和电缆的选择
5.1一般要求
5.1.1中压配电设备和电缆应满足止常运行、检修、短路和过电压情况下的要求，并考虑远景发展。5.1.2设置在桥梁结构内部（包括主塔横梁内或平台上）的中压配电设备应采用专门设计的设备或采取适当措施，以适应外部环境（如温度、湿度、震动、盐雾、台风等）的影响。5.2中压隔离变压器
5.2.1主变电站中压隔离变压器宜采用干式变压器，并满足下列要求：应选用节能环保、低损耗、低噪声变压器；a)
应采用D.ynl1联结组别；
c）与配电装置同室布置的干式变压器，应带有防护等级为TP4X的外壳、温控温显装置和风机等。5.2.2中压隔离变压器的容量宜不小于负荷侧所有中压配电变压器的容量之和。5.3中压开关设备
5.3.1桥梁内部中压配电系统应采用小型开关设备，馈线柜应采用适应长距离分散性负荷特点专门设计的中压保护柜。
5.3.2中压保护柜的主元关电器应能开断长距离电缆线路充电电流。中压交联聚乙烯绝缘电力电缆线路的充电电流计算值参见附录B。5.3.3桥梁照明（景观照明)中压配电系统的断电控制宜设置在主变电站中压保护相处，其主开关电器的电气寿命应能满足照明频繁控制的要求。中压保护柜的主开关电器宜采用SF6接触器与熔断器组合电器。
5.3.4中压保护柜宜配置自动检测和显示中压配电系统对地绝缘电阻的装置。当中压配电系统对地绝3
JT/T823—2011
缘电阻值低于GB50150的规定时，禁止主开关电器合闸。5.3.5中压开关设备应具备“五防”闭锁功能，配置带电指示器和电缆故障指示器。处在高潮湿环境中的中压开关设备，宜在设备内加装去湿电加热器。5.4中压配电变压器
5.4.1中压配电变压器应采用适应长距离分散性负荷特点专门设计的小容量组合式变压器，并满足下列要求：
应选用节能环保、寿命期内免维护或少维护变压器a
应采用D，ynl1联结组别；额定容量在50kV·A以下时宣采用Y，zn11联结组别；b）
安装在桥梁接线用地范围内的埋地式变压器应选择油浸式变压器，其外壳防护等级应为IP68，c）
并具有抗腐蚀措施；
安装在桥梁结构内邮塔横梁内或平台上）、隧道配电洞窦的变压器应选择干式绝缘d
或非可燃性液体变量器；干式绝缘变压器外壳防护等级不低7P4并具有抗腐蚀措施。5.4.2组合式变压器
养可根据要采用三相变压器或中压侧额定电压等子三相系统标称电压的单相变压器。
暴负掌不宜大于0，最高不得大于品5.4.3组合式变压器
压电缆的连按应安全可靠，便于实装和维护并适应变压器外壳防护要求。中5.4.4组合式变压
压电缆插人式终端额定电流应大于中压配电线路最大负葡电流，不应低于80A终端盒的母线及费线购应绝缘封闭，选出线均应配备带电显示器或防止带电插5.4.5中压电缆插
拔的联锁装置。
5.5中压配电电缆
5.5.1中压配电电缆采用三相统包型（联聚乙烯维缘铜芯电力电缆，根据敷设环境来用铠装或防水外护套。敷设在大型公路桥梁主塔、箱梁锚等结沟内部的配电电缆应采用无肉低烟里燃型。5.5.2中压配电电览二戴面应满足允午温升、电压损失、路热稳定及单相地故保护灵敏性等条件，其最小截面面积应不小手
16mm。
5.5.3中压配电电缆的金屏蔽层截面应满足在单相接地散障或不同地点需租通时发生故障时的短路容量要求。中压配电系统采用有效接地方式时，中压配电电缆宜采用铜丝康蔽型其屏蔽层截面面积应不小于16mm。bZxz.net
5.6中压配电电缆分支箱
5.6.1中压配电电缆分支箱应采用小容量插拔式馈出结构的产品。其额定电流应大于中压配电线路最大负荷电流，且不应低于80A。
5.6.2中压配电电缆分支箱不宜超过四单元，母线及馈线均应绝缘封闭，进出线均应配备带电显示器或防止带电插拔的联锁装置，所有出线均应配置电缆故障指示器。6中压配电系统的安全防护
6.1一般要求
6.1.1中压配电系统在出现过负荷、相间短路、接地故障、过电压及欠电压等故障和异常运行状态时应有相应保护，用于切断供电电源或发出报警信号。6.1.2中压配电系统的保护应满足可靠性、选择性、速动性和灵敏性的要求。保护装置应采用微机型，4
并应符合GB/T50062的规定。
6.2中压配电线路的电流保护
JT/T823—2011
6.2.1对中压配电线路的相间短路，宜采用中压限流熔断器保护，或装设微机过电流保护和延时电流速断保护，保护动作于切断供电电源。6.2.2中压配电线路应采用动作特性能适应照明装置的启动电流大、长距离中压配电线路末端故障电流小等特点的微机电流保护装置。6.2.3对中压配电线路的单相接地故障，应装设微机零序电流保护。零序电流保护的动作整定值应不小于长距离电缆线路的单相接地电容电流的1.3倍，保护延的0.28动作。6.2.4对中压配电线路的过负荷应装设过负荷保护，保护宜带时限动作于信号，必要时动作于跳闸。6.2.5当中压配电线路采用顺天断而夜间通电的运行方或时，中压配电线路上宜装设微机绝缘监测装置。
3中压配电变压器的电流保护
对中压配电
变压器容量相匹配
6.3.2对照明配
作用于变压器低压
6.4中压配电系线
中压配电
锌避雷器，其中连
中压配电
中压配电
夏压器绕组相间短路，可采用中压限流熔断器保护器的过负荷，应装设过负荷保护新路器跳闸。
电压和欠电压保护
设置雷电度派过电压保
爱设用器
电变压器中业司
低压侧应装设符
级分类试验标
断器的熔体电流应与
用理设在变医墨终组内的热保护装置力压配电电缆的高用末端应装设氧化的电痛保护器。
，在系绕出现失压时，动作于跳闸或报警装设欠电压保描
中压电气装置的置接接触防护（基本防护）6.5
中压电气装置风来自遮栏和外护物进行永久性防护或外护物适地加以固定。
中压配电系统隔离开关、电缆插入式终端应具有联锁装置。6.6
中压电气装置的间接接触防护（故障防护）中压电气装置的间接接融产采取自动切断电源方式6.6.1
6.6.2采取自动切断电源进行间触防护时中压电气装置的外露可导电部分应进行保护接地，桥梁结构内部应作等电位联结
6.6.3中性点有效接地的三相三线制中压配电系统，电气装置所有外露可导电部分应通过保护导体与系统中性点相连接，系统中性点应在中压隔离变压器处或附近接地。保护导体的连接应连续可靠。6.6.4保护导体可利用中压配电电缆的金属铜丝屏蔽层、电缆铠装层或另敷设一根截面面积不小于25mm2的铜导体。
6.6.5中压配电系统的间接接触防护可采用零序电流保护，发生接地故障时，零序电流保护装置应能在规定时间内切断电源。
6.6.6低压配电系统的间接接触防护应符合CB16895.21、GB16895.28和GB50054的规定。6.6.7大型公路桥梁低压配电系统的接地形式应采用TN-S系统。对无等电位联结条件的桥梁接线照明装置，配电变压器中压侧为有效接地系统时，低压配电系统的接地形式应采用TT系统。6.6.8低压TN-S系统采用过电流保护电器兼作间接接触防护时，应校验其保护灵敏性。5
JT/T823—2011
7中压配电系统的自动化
7.1中压配电系统应结合大桥运行管理特点，同步建设配电自动化系统。7.2中压配电白动化系统的远方监控中心宜设置在大型公路桥梁主变电站内，也可根据需要设置在人桥管理中心的监控中心内。
7.3中压配电自动化系统的远方监控中心应对所辖范围内所有无人值守中压变电站、中压配电变压器及低压配电设备进行远方监控。对中压配电电缆分支箱进行远程监测。7.4中压配电自动化系统宜具备下列功能：a）配电主站应具有实时数据采集与监控功能：1）数据采集和监控包括数据采集、处理、传输，实时报警、状态监视、事件记录、遥控、定值远方切换、统计计算、事故追忆、历史数据存储、信息集成、趋势曲线和制表打印等功能馈电线路自动化正常运行状态下，实现运行电量参数遥测、设备状态遥信、开关设备的遥2）
控、保护、自动装置定值的远方整定以及无功补偿装置的远方投切。b）配电子站应具有数据采集、汇集处理与转发、传输、控制、故障处理和通信监视等功能配电远方终端应具有数据采集、传输、控制等功能，也可具备远程维护和后备电池高级管理等功能。
8中压电气装置的安装
8.1中压电气装置的安装，应按已批准的施工图设计文件和生产厂家提供的说明书进行，施工单位和电气专业人员应具备相应资质，并选用符合规范规程要求的材料。8.2按照第5章规定的电气设备的特性，在安装工程中不应受到损害。8.3中压电气装置的安装应符合GB50303的规定。中压电缆线路的安装应符合GB50168的规定。接地装置的安装应符合GB50169的规定。8.4中压电气装置应设置警告牌或告示。9中压电气装置的检验
9.1中压电气装置在投运前、设备大修或重大变更后，均应进行检验，并应符合本标准规定。9.2所有中压电气装置均应进行定期检验。9.3所有电气装置外露可导电部分的接地、等电位联结等状况每半年检验一次。9.4中压隔离变压器、中压开关设备、中压配电变压器、中压配电电缆的绝缘及连接状况每年检验一次。6
A.1总则
附录A
（资料性附录）
JT/T823—2011
小容量配电变压器低压侧单相接地故障电流及低压最大供电半径计算值大型公路桥梁长距离分散性负荷采用小容量配电变压器供电，低压配电系统的接地形式采用TN-S系统，且多采用过电流保护电器（如低压微型断路器）兼作低压配电线路的单相接地故障保护。由于配电变压器容量较小，低压配电电缆导体截面较小，线路末端单相接地故障电流很小，因此，在进行工程设计时，应进行校验。
A.2计算公式
低压TN-S系统中发生单相接地故障时，若不计故障点阻抗时，单相接地故障电流为：Iy
式中：
VRELPE+XELPE）
I-一单相接地故障电流，单位为千安（kA)；RELPEXELPE
A.3计算条件
故障回路所有元件的总相一保护导体电阻、电抗，单位为毫欧（m2），包括配电变压器中压侧系统、配电变压器、低压母线及配电线路等元件的相一一保护导体电阻、电抗。A.3.1变压器10(6)kV侧短路容量取200MV·A和50MV·A计算。变压器容量S、负载损耗△P、阻抗电压U.%等参数取自GB/T10228-2008A.3.2计算时不考虑变压器至低压配电箱的电源进线及母线相一保护导体阻抗。A.3.3低压配电线路采用交联聚乙烯绝缘铜芯电缆，其相一保护导体电阻、电抗取白<工业与民用配电设计手册》。
A.4计算结果表
配电变压器容量为30kV·A、50kV·A100kV，A时低压配电线路单相接地故障电流计算值分别见表A.1~表A.3。
变压器容量为30kV·A时低压配电线路单相接地故障电流计算值表A.1
变压器技术参数
低压电缆裁面面积（mm）
线路长度
中压系统短路容量
S=30kV.A,AP.=0.78kWU,%=4
5 ×16
4×25+1×164×35+1×164×50+1×25变压器容量为30kV·A时低压配电线路单相接地故障电流(ka)
JT/T823-—2011
变压器技术参数
低压电缆截面面积（mm）
线路长度
中压系统短路容量
(MV·A)
变压器技术
低压电缆截面面租
线路长度
中压系
(续）
S=30kV.A,AP,=0.78kW,U.%=4
4×25+1×16
4×35+1x16
4×50+1×25
变压器容量为30kV·A时低压配电线路单相接地故障电流(kA)
相接地故障电计值
压器容量为50kV·A时低压配电线路单S=50kA
短路容
x164×50+1x25
变压器容量为50kV·A时低压配电纟缓路单和地故障电流
