【JT交通运输标准】 工程洒水车

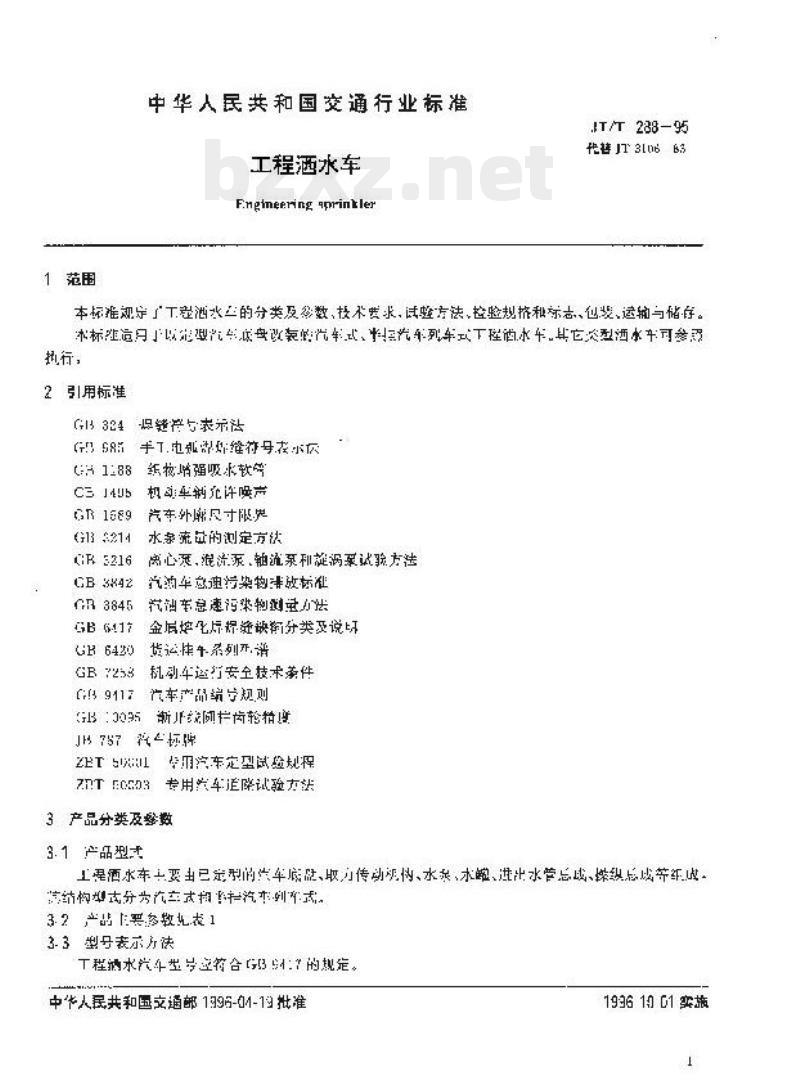

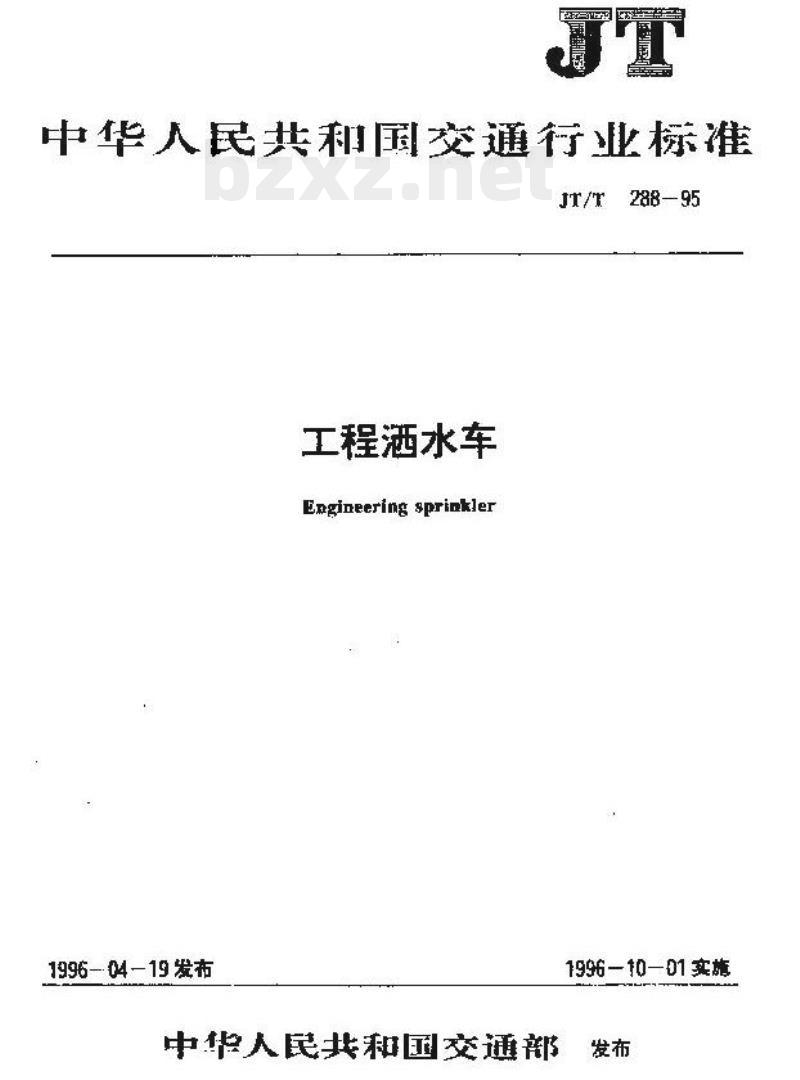

中华人民共和国交通行业标准 JT/T 238-95 工程洒水车 Engineering Sprinkler 1996-04-19发布 1996-10-01实施 中华人民共和国交通部 发布 1 范围 本标准规定了工程洒水车的分类及参数、技术要求、试验方法、检验规则以及标志、包装、运输与储存。 本标准适用于定型汽车底盘改装的工程洒水车及汽车列车式洒水车，其他类型洒水车可参照执行。 2 引用标准 本标准引用了多项国家及行业标准，包括车辆安全、尺寸限值、排放标准、试验方法及专用汽车相关规范，如GB 7258机动车运行安全技术条件、GB 3845汽车排气污染物排放标准等。 3 产品分类及参数 3.1 产品型式 工程洒水车主要由定型汽车底盘、取力传动装置、水泵、水罐、进出水管总成及操纵系统组成，结构形式分为汽车式及半挂汽车列车式。 3.2 产品主要参数按表1规定。 3.3 型号表示方法按行业标准规定执行。 4 技术要求 4.1 整车要求 4.1.1 工程洒水车应按批准的图样及技术文件制造。 4.1.2 车辆外形尺寸应符合GB 1589规定。 4.1.3 车辆性能应符合GB 7258规定，排放应符合GB 3845规定。 4.1.4 制动与操控性能应满足安全运行要求。 4.1.5 整车重心及载荷分配应符合设计要求，保证行驶稳定性。 4.1.6 最大总质量及轴荷分配应符合选用底盘规定。 4.1.7 半挂式洒水车最大总质量及轴荷应符合相关标准。 4.1.8 水罐与车架连接应合理可靠，在振动及冲击条件下应保持强度与刚度。 4.1.9 外购件及外协件须有合格证，经检验合格后方可装配使用。 4.1.11 洒水性能要求 4.1.11.1 在规定转速及水压条件下进行洒水试验，考核实际洒布宽度。 4.1.11.2 洒水量按规定公式进行计算与测定。 4.1.12 洒水装置应进行连续作业可靠性试验。 4.1.13 产品经鉴定定型后方可批量生产。 4.2 专用装置要求 4.2.1 水罐总成 4.2.1.1 水罐材料及焊接质量应符合相关标准规定。 4.2.1.2 水罐应设置人孔及防波隔板，结构应保证强度与抗冲击性能。 4.2.1.3 水罐表面应平整，不得有裂纹、明显凹凸等缺陷。 4.2.1.4 安装位置应合理，保证车辆行驶安全稳定。 4.2.1.5 水罐容积按设计公式计算。 4.2.1.6 半挂式结构应进行强度与刚度计算。 4.2.1.7 水罐应进行不低于0.05MPa气压密封试验，保压时间不少于5min，不得泄漏。 4.2.2 水泵总成 4.2.2.1 水泵应为自吸式，吸程不低于3m，适用于多种水源取水作业。 4.2.2.2 叶轮及泵体应满足规定的结构与性能要求（后文缺失）。
