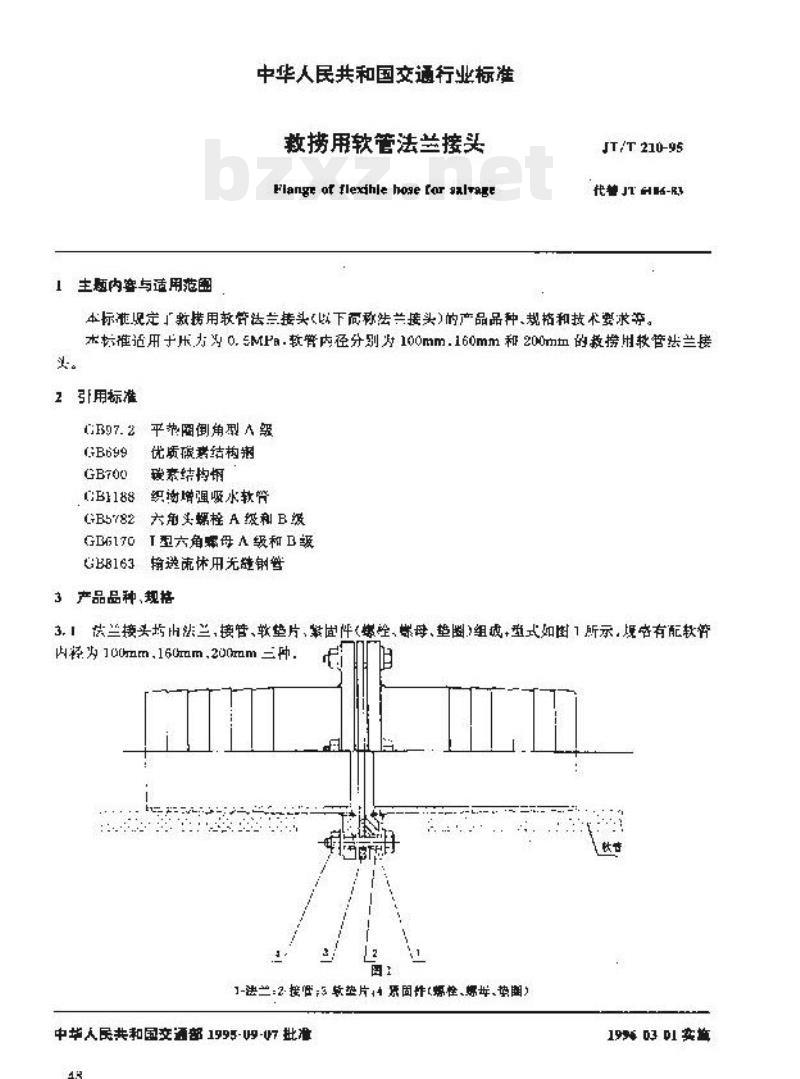

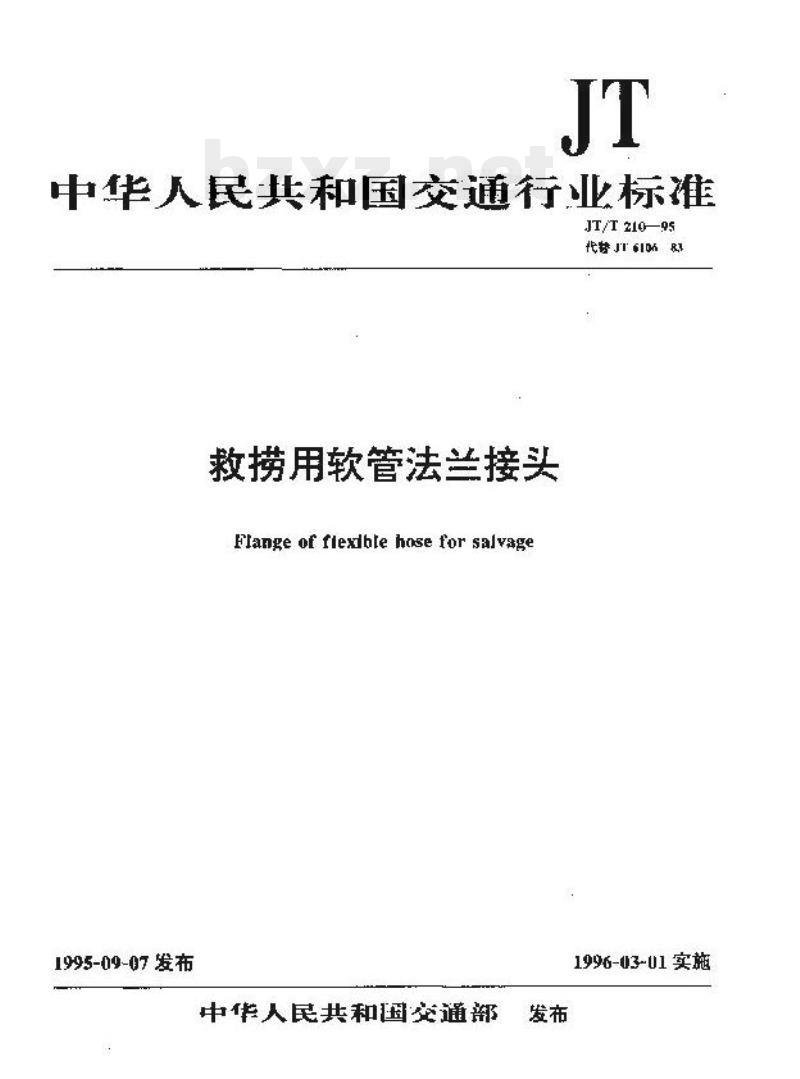

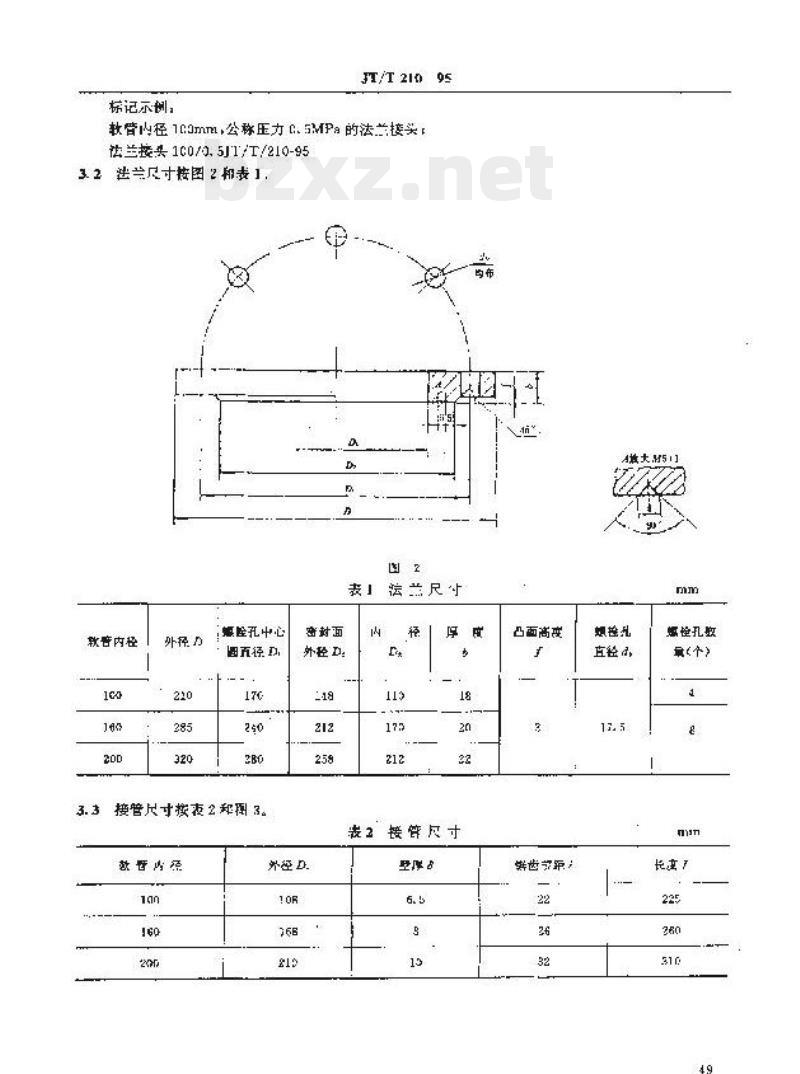

JT/T 210—95 中华人民共和国交通行业标准 救捞用软管法兰接头 (Flange of flexible hose for salvage) 1995-09-07 发布 1996-03-01 实施 1 范围与适用范围 本标准规定了救捞用软管法兰接头（以下简称法兰接头）的产品品种、规格和技术要求。本标准适用于公称压力 PN 0.5MPa，软管内径分别为 100mm、160mm 和 200mm 的救捞用软管法兰接头。 2 引用标准 GB 97.2 六角头螺栓 A 级和 B 级 GB 699 优质碳素结构钢 GB 700 碳素结构钢 GB 8163 输送流体用无缝钢管 GB 5982 六角头螺栓 A 级和 B 级 3 产品品种、规格 3.1 法兰接头由法兰、接管、软垫片、紧固件（螺栓、螺母、垫圈）组成，其结构如图1所示。现有配有软管内径 100mm、160mm、200mm，公称压力 PN 0.5MPa 的法兰接头。 3.2 法兰尺寸见图2和表1。 表1 法兰尺寸 内径(mm) | 外径D(mm) | 螺栓孔中心径(mm) | 凸面高度(mm) | 螺栓孔直径(mm) | 孔数(个) | 孔长(mm) ---|---|---|---|---|---|--- 100 | 210 | 176 | 3 | 17.5 | 4 | 22 160 | 285 | 250 | 5 | 17.5 | 8 | 26 200 | 320 | 280 | 8 | 17.5 | 12 | 31 3.3 接管尺寸按表2知图3。 表2 接管尺寸 内径(mm) | 外径(mm) | 壁厚(mm) | 接管长(mm) ---|---|---|--- 100 | 118 | 5 | 225 160 | 212 | 8 | 260 200 | 258 | 10 | 310 3.4 法兰与接管的连接尺寸按表3和图4。 表3 连接尺寸 内径(mm) | 接头长(mm) | 法兰边距高(mm) | 法兰厚度(mm) ---|---|---|--- 100 | 50 | 8 | 13.5 160 | 71 | 11 | 17.5 200 | 135 | 13.5 | 22 3.5 软垫片尺寸按图5和表4。 表4 软垫片尺寸 内径(mm) | 外径(mm) | 厚度(mm) ---|---|--- 100 | 108 | 3.7 160 | 168 | 3.7 200 | 210 | 3.7 3.6 法兰接头配用的软管规格见表5。 表5 软管规格 内径(mm) | 规格 ---|--- 100 | 100×60 160 | 160×65 200 | 200×70 3.7 紧固件（螺栓、螺母、垫圈）规格见表6。 表6 紧固件规格 规格 | 数量(个) ---|--- M16×60 | 4 M16×65 | 8 M16×70 | 12 4 技术要求 4.1 法兰接头应根据本标准的要求设计制造。 4.2 零件材料按表7要求。 表7 材料要求 零件 | 材料 ---|--- 法兰 | Q235A 接管 | Q235A 紧固件 | 优质碳素结构钢 4.3 法兰表面应光滑，不得有陷跌、凹坑和影响密封性的缺陷。 4.4 焊缝的机械性能，不得低于被焊件或接管材料的机械性能。 4.5 法兰连接处的焊缝不应有气孔、裂纹；焊缝边缘应去除焊渣和飞溅。 4.6 法兰接头使用的螺栓、螺母应符合 GB 5982-1986 六角头螺栓 A 级及 GB 97.2-1986 要求。 4.7 法兰接头配用的软管应符合相关行业标准要求。 4.8 法兰接头须进行 1.5 倍压力的水压试验，不得有变形和泄漏。 4.9 法兰接头的表面应涂刷两道防锈漆。 5 检验规程 5.1 法兰接头由制造厂质量检验部门验收。 5.2 法兰接头应按本标准 4.1 至 4.8 条的要求进行检验，不合格者不许出厂，合格者出具合格证书。 5.3 从同一批次中抽取的样品，应不低于 5 件。按本标准 4.8 条的要求进行检验。如有一件不合格，应重新抽检，仍有不合格时，则该批产品为不合格品。 6 标志 6.1 每只法兰接头的明显部位，应打上永久性的标示，包括压力和软管内径。表示方式为：压力/内径（如 0.5/100）。 6.2 每批法兰接头随货附带产品合格证书，内容应包括： a. 制造商名称； b. 法兰接头名称、规格； c. 制造日期或生产批号； d. 检验验收部门； e. 本标准编号。 附加说明： 本标准由交通部上海海上救助打捞局提出。本标准由交通部救助与水下工程标准化技术委员会归口。本标准由交通部上海海上救助打捞局技术处负责起草。
