【JT交通运输标准】 救捞用输气输水胶管接头

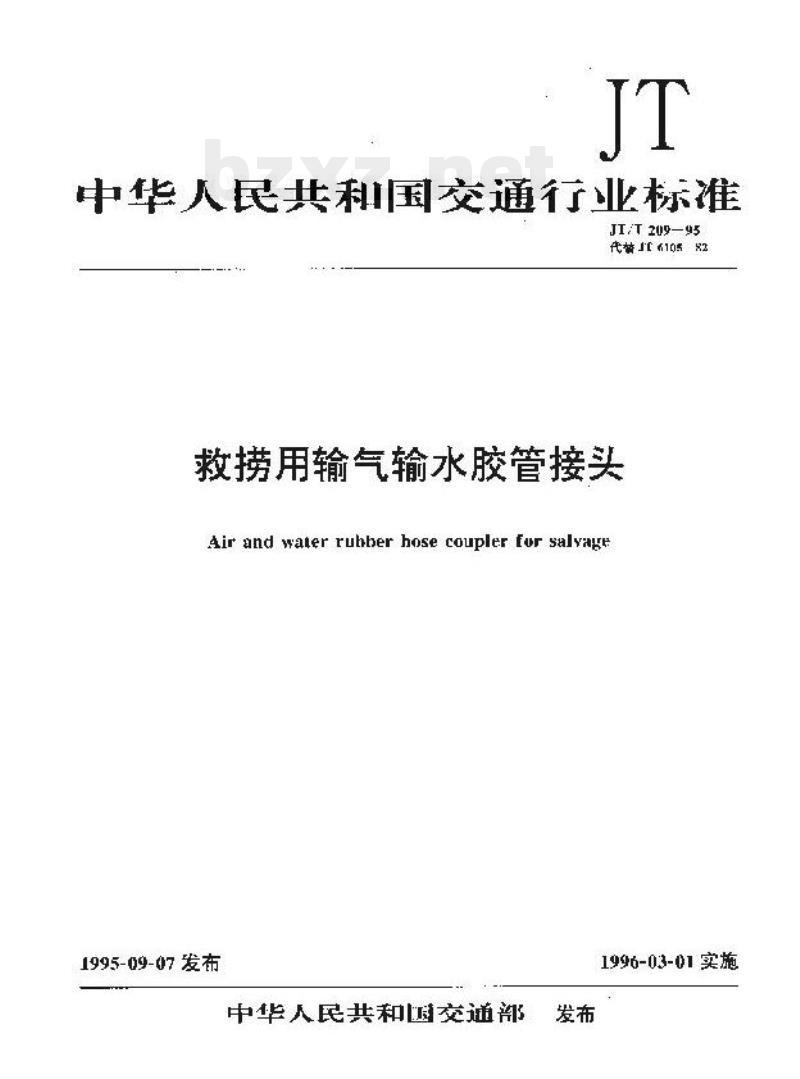

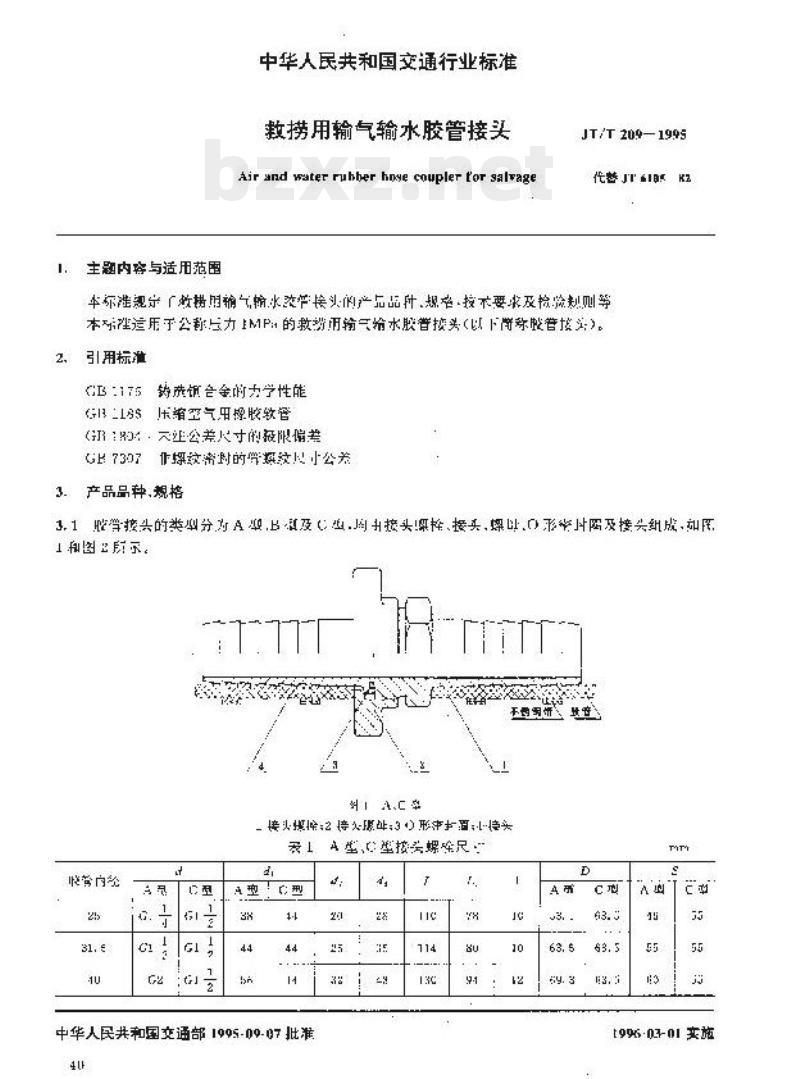

中华人民共和国交通行业标准 JT/T 209—95 救援用输气输水胶管接头 Air and water rubber hose coupler for salvage 1995-09-07 发布 1996-03-01 实施 1 范围 本标准规定了救援用输气输水胶管接头的产品尺寸、技术要求及检验规则。适用于公称压力 $\le$ 1.0 MPa 的救援用输气输水胶管（以下简称胶管接头）。 引用标准： GB/T 175 机械性能相关标准 GB/T 118 橡胶胶软管 GB/T 730 尺寸公差标准 2 产品品种、规格 2.1 尺寸公差的允许偏差 3 产品品种、规格 3.1 胶管接头的类型分为 A 型、B 型及 C 型。 3.2 接头公称尺寸（详见表1）。 3.3 接头端部尺寸（详见表2）。 3.4 接头的小孔深度和壁厚。 4 技术要求 4.1 件内外表面不允许有裂纹，不允许有影响使用的凹痕、刺伤、划痕及其他缺陷。 4.2 螺纹处不允许有影响使用的缺陷。 4.3 非标尺寸的公差按 GB/T 730 执行。 4.4 长度公差按 GB/T 12112 执行。 4.5 胶管接头应进行 1.5 倍公称压力的水压试验，不允许有渗漏和变形。 4.6 胶管接头的材料除锻件外，主要为 40# 钢或铜合金。 5 检验规则 5.1 制造部门应按标准进行检验和验收。 5.2 检查螺纹、表面质量及尺寸精度。 5.3 抽样检验：在同一制造条件下加工出的一批胶管接头中，按规定比例抽取样品进行检查。若其中有不合格品，则该批次胶管接头均不合格。 5.4 压力试验：对抽取的样品进行水压试验，若发现不合格，则该批次不合格。 6 标志、合格证书 6.1 胶管接头明显部位应铸有公称尺寸和公称压力的标志。分母代表公称压力，分子代表公称尺寸。例如：25/1 代表公称压力为 1MPa，公称尺寸为 25mm。 6.2 每批胶管接头由制造商附上合格证书，应注明下列各项： a. 制造商名称 b. 产品名称及型号 c. 产品批号 d. 技术检验员签名 e. 本标准号 附录A 胶管接头的紧固方式 胶管接头与送管连接后，用不锈钢带按规定方式进行紧固。
