【FZ纺织行业标准】 温度与回潮率对苎麻纤维(精干麻、精梳麻条)断裂强度的修正方法

ZBW3000189

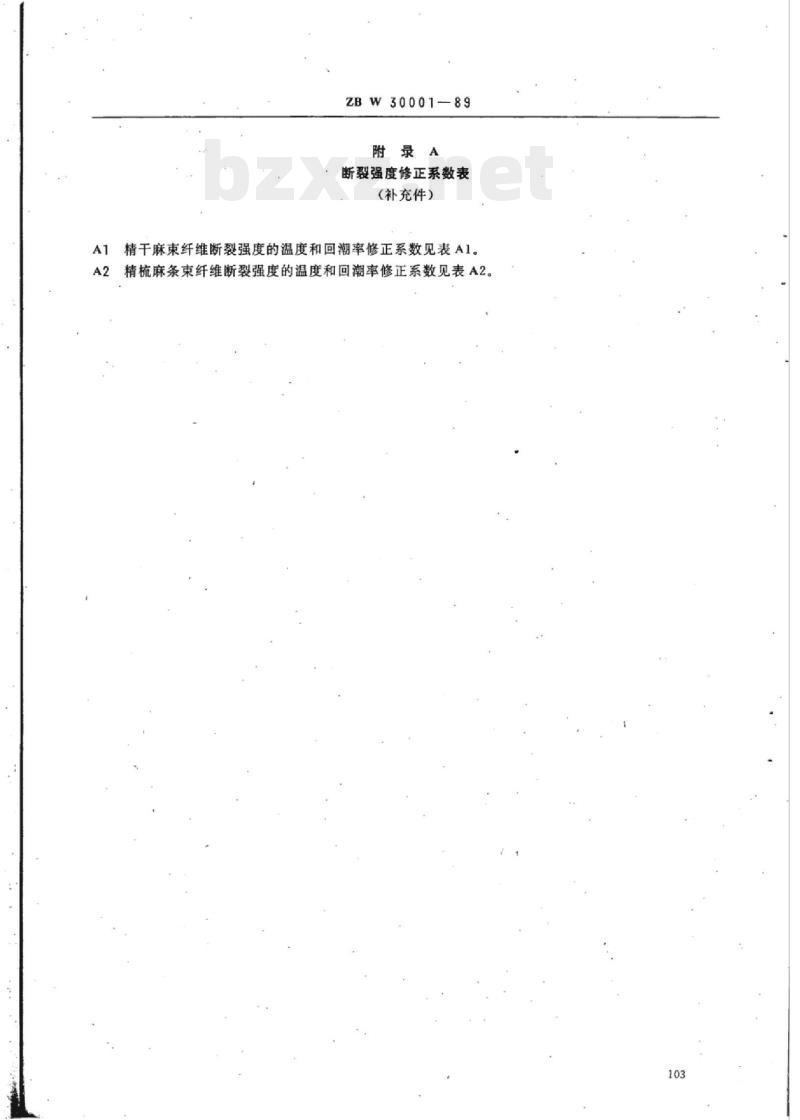

附录A
断裂强度修正系数表
（补充件）
A1精干麻束纤维断裂强度的温度和回潮率修正系数见表A1。A2精梳麻条束纤维断裂强度的温度和回潮率修正系数见表A2。103
12606260
￥660
626：
e00：
680000
ZBW30001-89

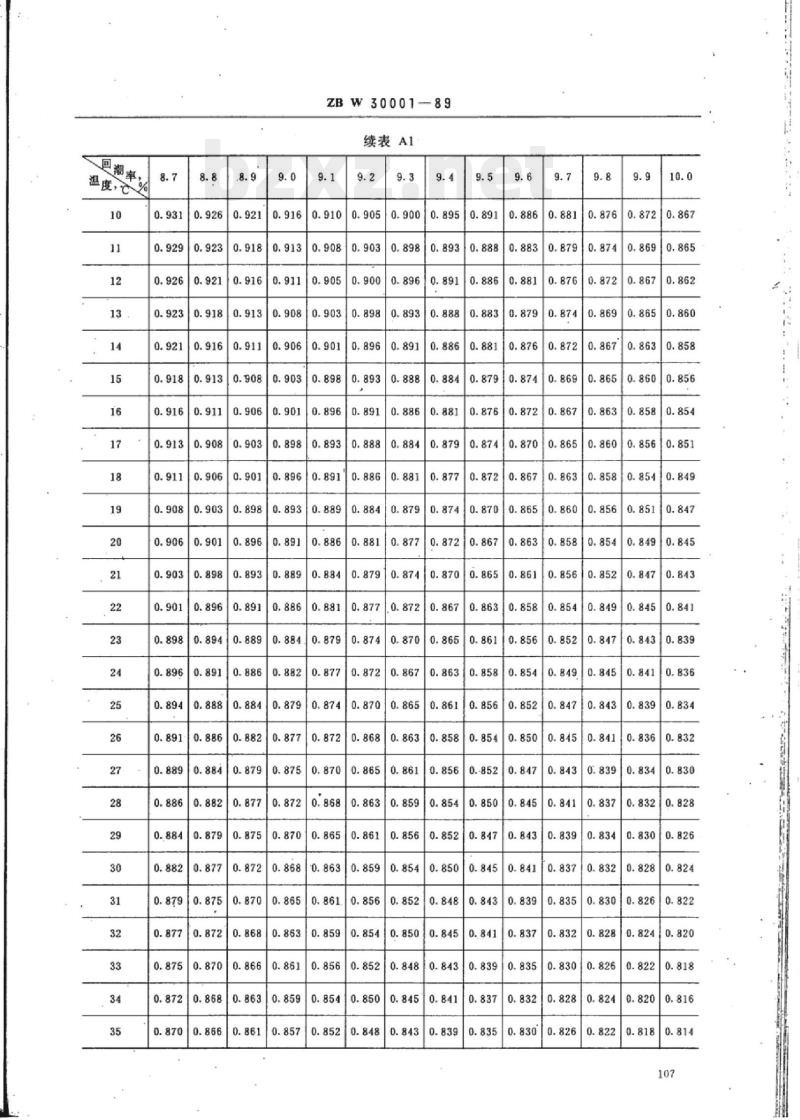

续表A1
.0.872
0.8950.891wwW.bzxz.Net
0.8560.852
0.8520.848
0.8700.865
0.8650.860
0.8520.8470.843
0.8390.834
0.8370.832
回期率
温度，心
0.9190.916
ZBW30001—89
续表A2
0.8830.880
0.8780.875
0.8760.873
0.8640.861
温度：
ZBW30001-89

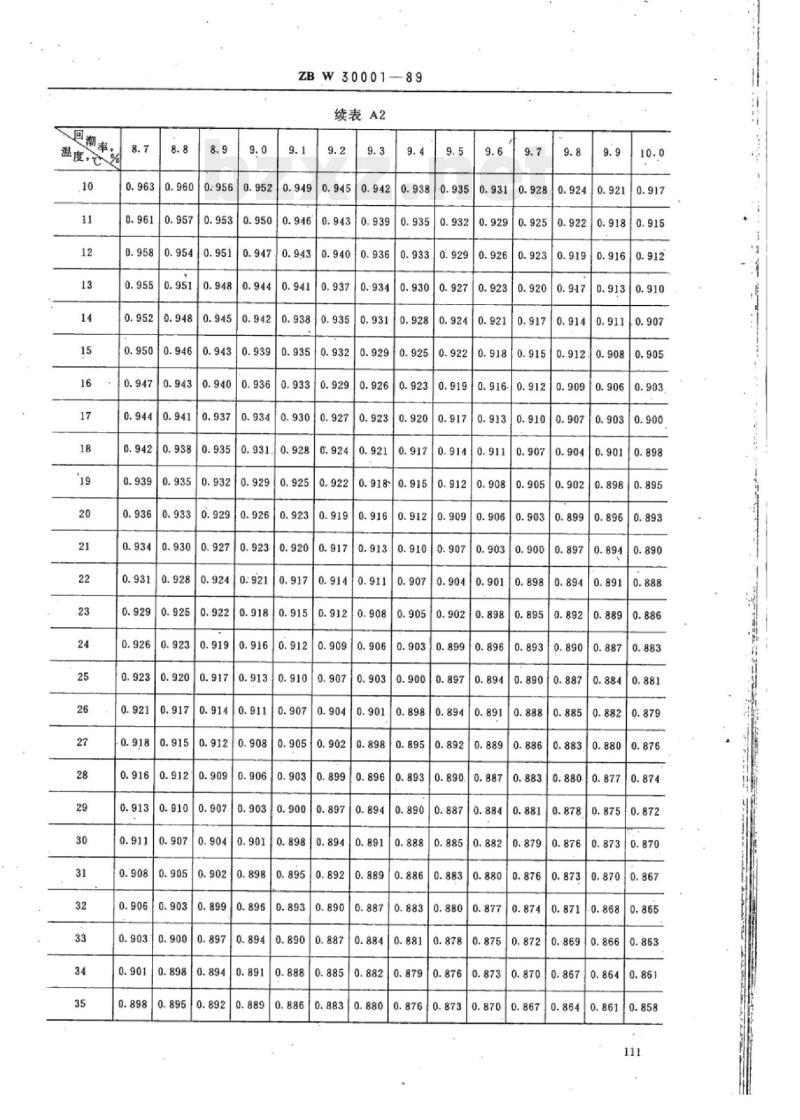

续表A2
0.9790.976
0.9670.963
：929
290990
680000
温度℃
.0.951
ZBW30001-89
0.954.0.948
0.9400.935
0.9530.947
.0.914
0.9290.924
080：
860：
68-100008
中华人民共和国专业标准
FZ/T30
转化为F3/30002-19
温度与回潮率对苎麻纤维（精干麻、精梳麻条）断裂强度的修正方法
Correction method of breaking tenacity relating to temperature andmoisture regain of ramie fibre (degummed ramie,combed top)主题内容与适用范围
ZBW30001-89
20022059
本标准规定了温度与回潮率对些麻纤维断裂强度的修正方法，本标准适用于在非标准大气条件下或调湿平衡方法不符合试验方法标准规定的条件下所测定的告麻（包括精干麻、精梳麻条）束纤维断裂强度的修正。本标准不适用于其他纤维。
2修正方法
2.1按照规定要求，从批样中抽取具有代表性的实验样品，在各种不同温度及回潮率条件下实测束纤维断裂强度后，再按本标准提供的换算方法和修正系数值，计算出相当于在标准大气条件下的束纤维断裂强度，即修正强度。
2.2换算关系：
式中：P。——蓝麻纤维在标准大气条件下所测得的断裂强度，即修正强度；P—芒麻纤维在非标准大气条件下测得的断裂强度；K—测试环境温度与试样回潮率对芦麻纤维断裂强度的修正系数。精干麻与精梳麻条的修正系数值是不同的。
2.3计算方法和步骤：
2.3.1·按照规定的试验方法，获得蓝麻束纤维的实测断裂强度值P，苎麻纤维在测试断裂强度前，不需要在标准大气下进行调湿平衡，但需记录下测试时纤维样品所处的环境温度值t（C)。2.3.2按照标准方法测出纤维样品的回潮率值W（%)。2.3.3根据实测纤维样品的回潮率值W和测试断裂强力时的环境温度t值，查修正系数表获得些麻纤维的断裂强度修正系数K[见附录A（补充件)]。2.3.4将K值和实测断裂强度值P代入上式即可算得修正后的兰麻纤维断裂强度值Po。3计算举例
已知精梳麻条的实测断裂强度为P=3.683cN/dtex，实测回潮率为4.89%，测试断裂强力时的环境温度为10℃。
根据已知条件W=4.89%，t=10℃，查表得K=1.129，则P。=KP=1.129×3.683cN/dtex4.158cN/dtex
即该精梳麻条纤维的修正断裂强度为4.158cN/dtex。中华人民共和国纺织工业部1989-01-26批准102
1989-04-01实施
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
