【JT交通运输标准】 TF型通风式重潜水装具

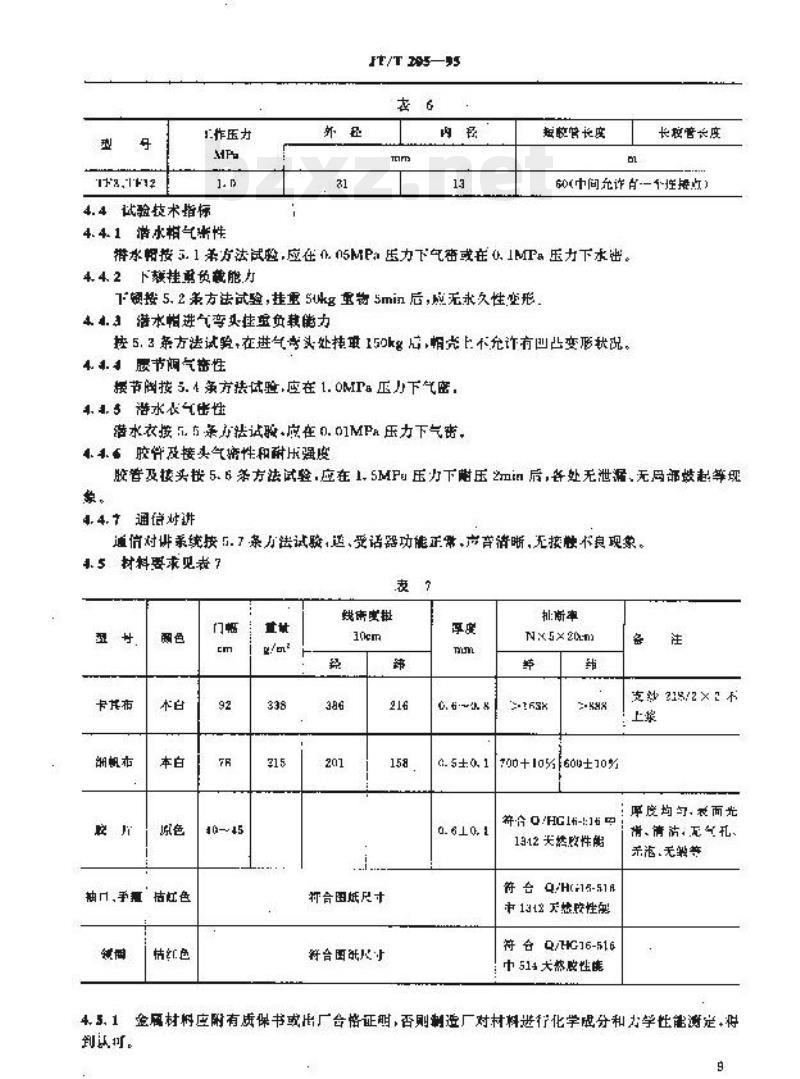

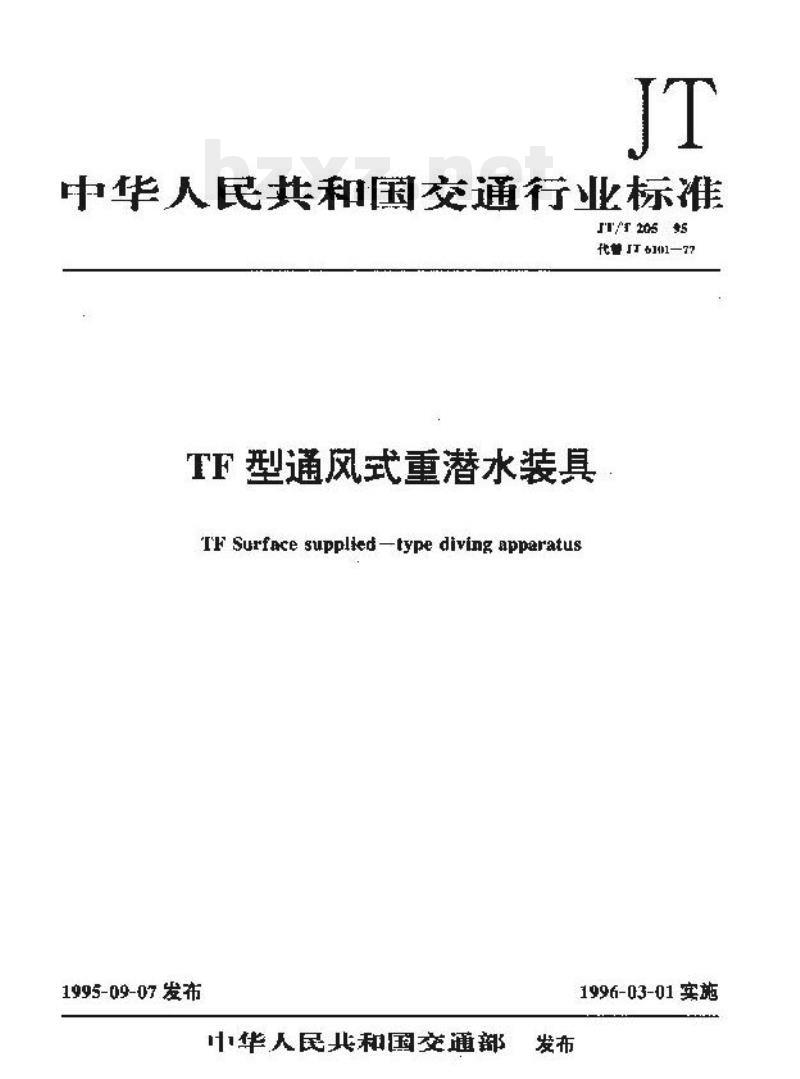

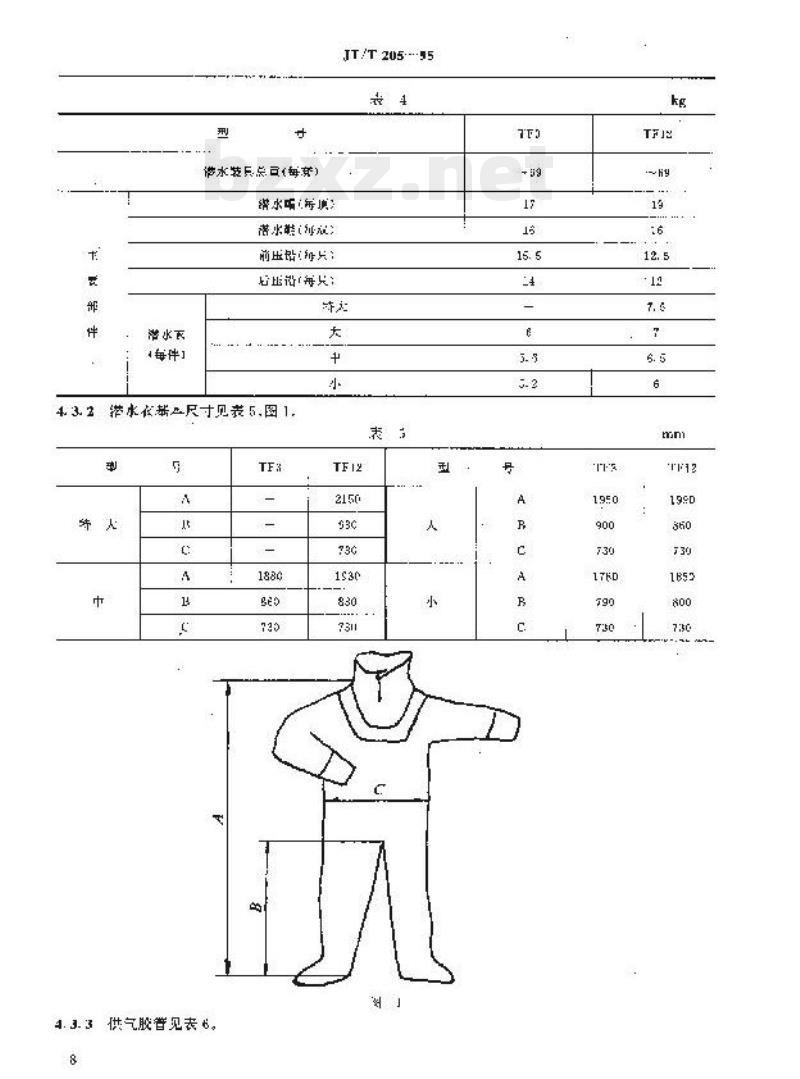

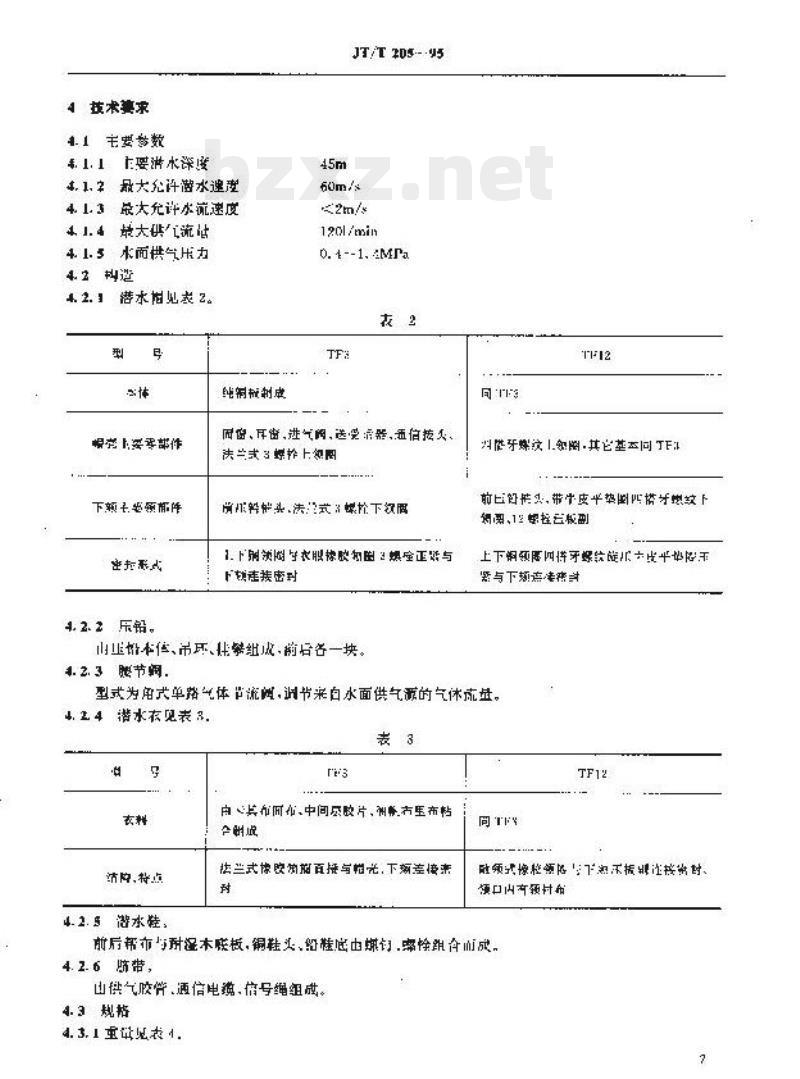

中华人民共和国交通行业标准 JT/T 205-95 TF型通风式重潜水装具 (TF Surface supplied-type diving apparatus) 发布日期：1995-09-07 实施日期：1996-03-01 1 范围 本标准规定了TF型通风式重潜水装具的产品分类、技术要求、试验方法、检验规则、气源及其他设备和包装的要求。本标准适用于在潜水深度 $\le$ 45m，水流速度 $\le$ 2m/s 状态下供潜水作业的TF型中小型通风式重潜水装具（以下简称为TF型重潜水装具）。 2 引用标准 GB/T 197 GB/T 255 GB/T 117 GB/T 1804 GB/T 20415 3 产品类型 根据连接和形式的不同，TF型重潜水装具分为 TF3 型和 TF12 型两种型号。 表1：型号区别 - TF3型：采用法兰或螺纹连接，领口部为法兰式或螺纹式连接，适用于大、中型潜水装具。 - TF12型：采用螺纹连接，领口部为螺纹式连接，适用于小、中型潜水装具。 4 技术要求 4.1 主要参数 4.1.1 最大潜水深度：45m 4.1.2 最大允许水流速度：2m/s 4.1.3 最大供气量：120L/min 4.1.4 水面供气压力：0.1～1.0 MPa 4.2 组件 4.2.1 潜水衣：分为TF3型和TF12型，结构包括领口、衣身、腰节、连接件等。 4.2.2 潜水面罩：包含面罩、呼吸器及通信组件。 4.2.3 腰节、吊环等组成部分。 4.2.4 供气胶管、通信电缆、信号绳。 4.2.5 潜水鞋：由鞋底、鞋面及其他部件组成。 4.3 规格 4.3.1 潜水装具每套包括：潜水衣、潜水面罩、供气胶管、通信电缆、信号绳等。 4.3.2 潜水衣尺寸应符合规格要求（见相关尺寸表）。 4.4 试验技术指标 4.4.1 气密性：潜水帽应在0.5MPa压力下检查气密性，或在1MPa压力下检查。 4.4.2 负载能力：挂载规定重量后，应无永久性变形。 4.4.3 进气阀负载：在进气阀处承载150kg后，外壳不应有凹凸变形。 4.4.4 腰节气密性：在1.0MPa压力下应保持气密。 4.4.5 潜水衣气密性：在0.01MPa压力下应保持气密。 4.4.6 胶件及接头：在1.5MPa压力下保持2min后，应无泄漏、无起泡现象。 4.4.7 通信对讲系统：功能正常，音质清晰，无接触不良现象。 5 材料要求 5.1 材料应符合国家或行业标准。 5.2 橡胶制品材料不应含硫、铅等有害物质，不得有异味，在规定条件下不得变质、发粘、产生气泡或断裂缺陷。 5.3 潜水衣材料性能应符合相关标准要求（如帆布、涤纶等）。 6 检验规则 6.1 制造厂应根据本标准及技术要求进行产品检验，合格后出具合格证。 6.2 每批次产品的检验应按规定比例进行抽检。 7 气源及设备 7.1 包含DB1型、JB1型供气系统。 7.2 技术参数： 7.2.1 类型：DB1型为电动驱动，JB1型为油驱动。 7.2.2 供气深度：$\le$ 45m。 7.2.3 供气量：60～120L/min。 7.2.4 额定供气压力：0.7 MPa。 7.2.5 冷却方式：风冷。 7.2.6 储气容积：13L。 7.2.7 空气净化：采用活性炭等方式分离水分及杂质。 7.2.8 承载量：DB1型240kg，JB1型75kg。
