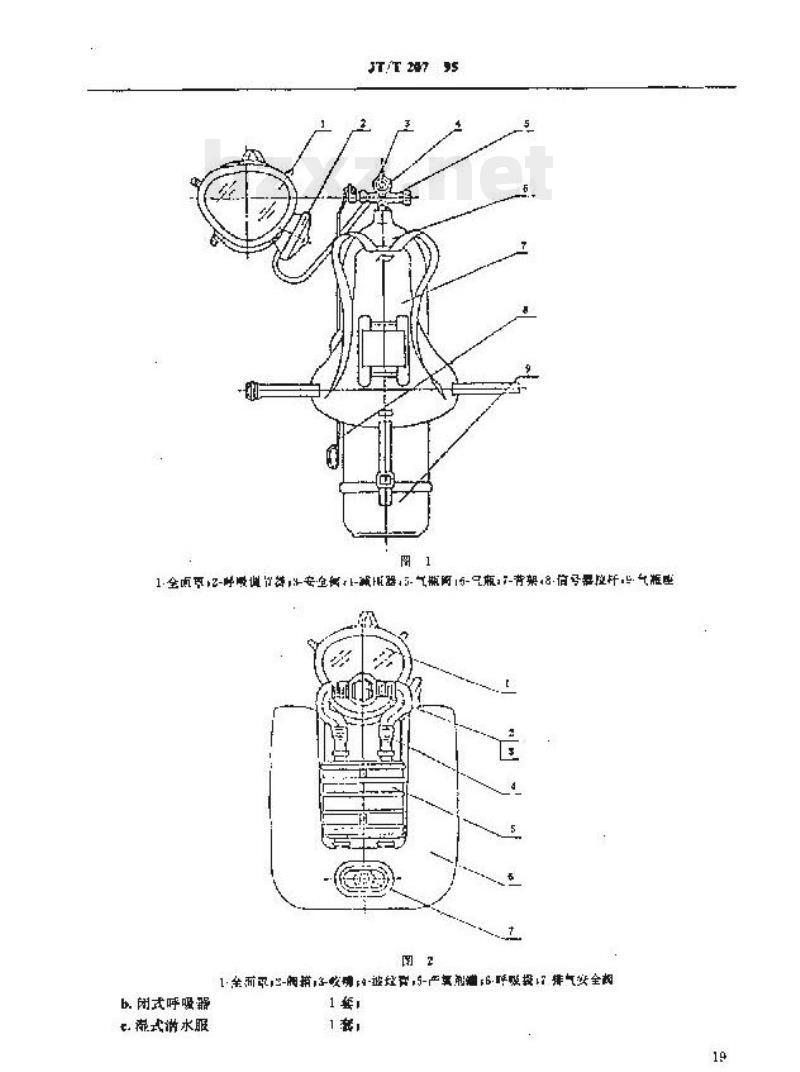

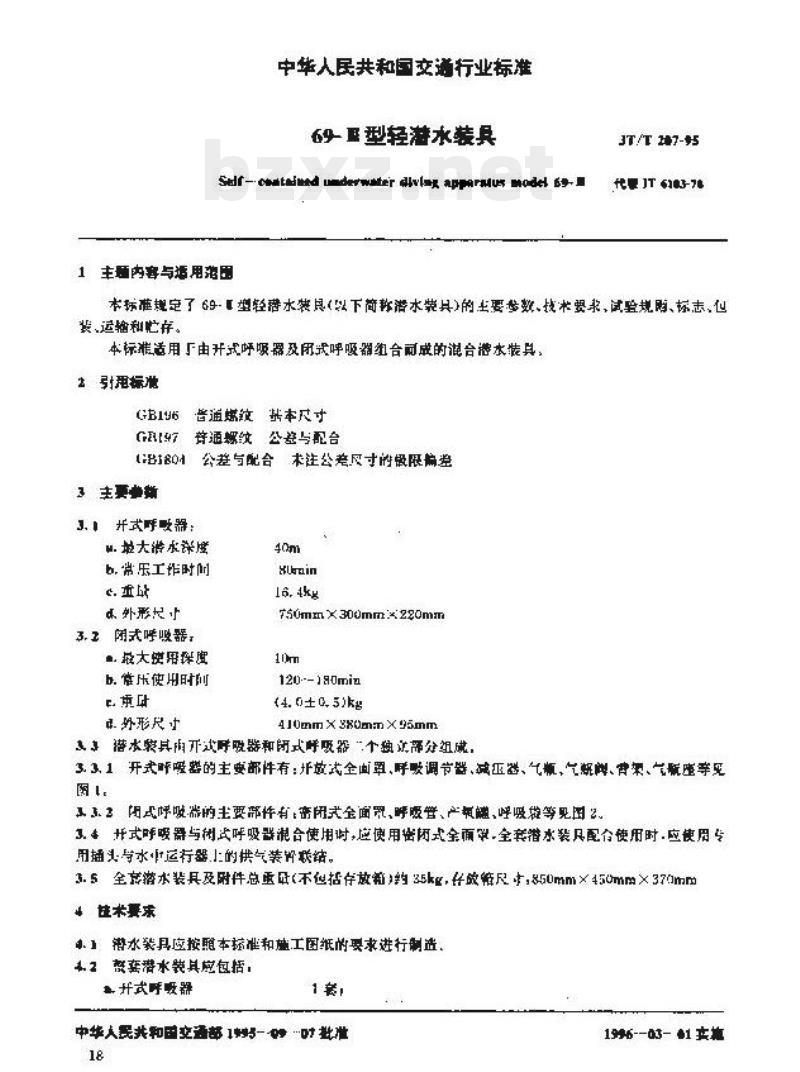

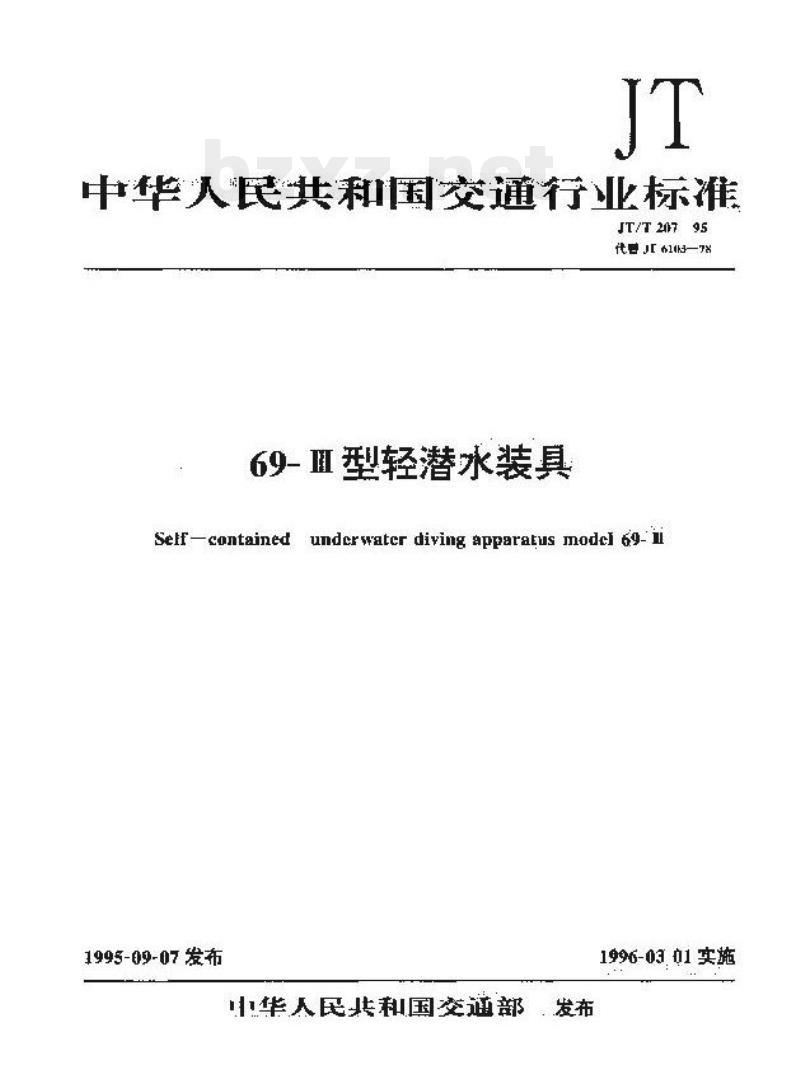

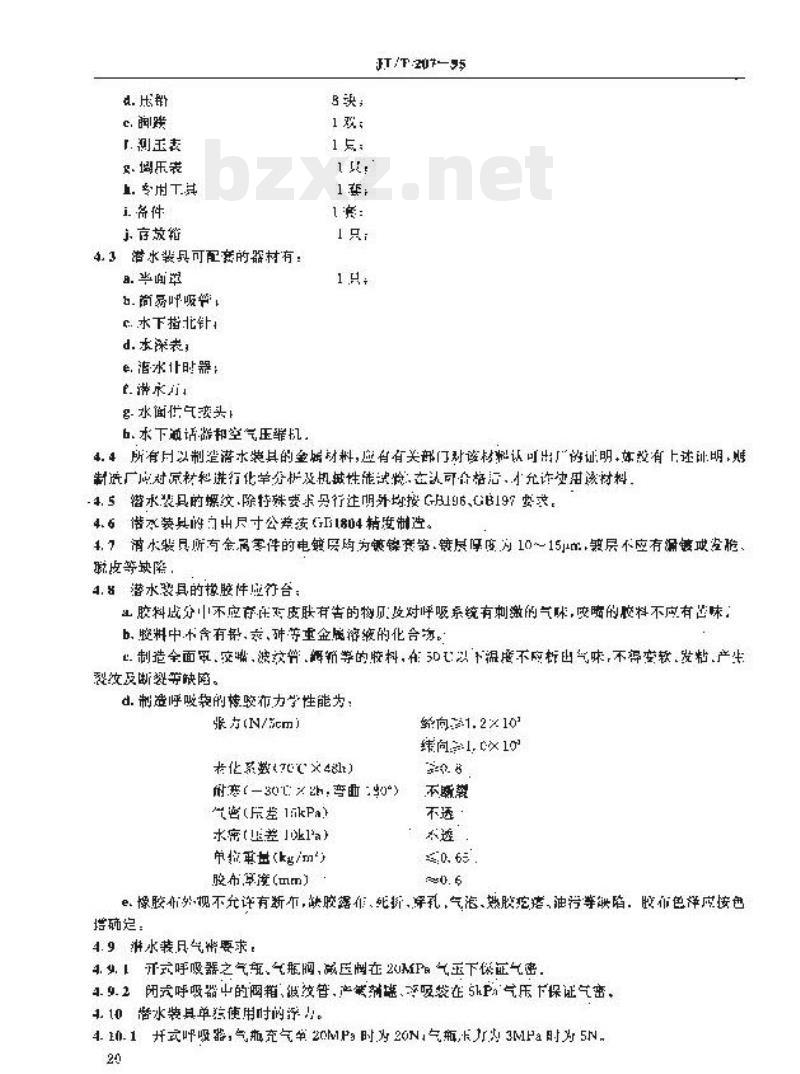

中华人民共和国交通运输部行业标准 JT/T 28795-95 69-II型轻潜水装具 Self-contained underwater diving apparatus model 69-II 1995-09-07 发布 1996-03-01 实施 1 范围 本标准规定了69-II型轻潜水装具（以下简称潜水装具）的主要技术要求、试验方法、标志、包装、运输和储存。本标准适用于由开式呼吸器及闭式呼吸器组合而成的混合型潜水装具。 2 规范性引用文件 GB 196 GB 197 GB/T 1804 3 主要技术要求 3.1 开式呼吸器性能要求： a. 最大水深：40m b. 工作时间：60min c. 重量：16.4kg d. 外形尺寸：50mm×300mm×220mm 3.2 闭式呼吸器性能要求： a. 最大水深：10m b. 工作时间：120-180min c. 重量：4.0±0.5kg d. 外形尺寸：410mm×380mm×95mm 3.3 开式呼吸器的主要部件有：全面罩、呼吸调节器、减压器、安全阀、气瓶、气管、气囊、支架、信号拉杆、瓶座等（见图1）。 3.4 闭式呼吸器的主要部件有：全面罩、呼吸管、产氧剂、呼吸袋等（见图2）。 3.5 配合使用：开式呼吸器与闭式呼吸器配合使用时，应使用专用插头与呼吸器上的供气装置联结。全套潜水装具配置使用时，应使用专用插头。 3.6 总重量与尺寸：全套潜水装具及附件总重量（不包括存放箱）约35kg，尺寸约为850mm×450mm×375mm。 3.7 制造要求： 3.7.1 潜水装具应按照本标准和设计图纸的要求进行制造。 3.7.2 潜水装具应包括：开式呼吸器、闭式呼吸器、潜水服。 3.8 潜水装具可配备的器材有：水下指北针、水深表、潜水灯、水面标志、水下对讲器、空气压力计等。 3.9 材料要求：所有制造潜水装具的金属材料，应有有关部门认可的出厂证明。制造厂应对原材料进行化学分析及机械性能试验，在认可合格后，方可生产。 3.10 尺寸与公差：潜水装具的螺纹除特殊要求外均按GB 196、GB 197要求；尺寸公差按GB 1804精度执行。 3.11 表面处理：所有金属零件的电镀层均为银镍合金镀层，厚度为10-15μm，不应有漏镀或电镀不良等缺陷。 3.12 橡胶性能： a. 胶料成分中不应存在对呼吸系统有刺激气味或味道的物质； b. 胶料中小含有硫、锑、铅等重金属化合物； c. 制造全面罩、波纹管、呼吸袋等的胶料，在50℃以下温度时不应析出气味，不应变软、发粘、变脆或断裂。 d. 呼吸袋胶布力学性能：张力 $ge$ 70 N/5cm；破裂压力 $ge$ 1.2×10^5 Pa； e. 橡胶外层不允许有断裂、缺胶、气泡、油胀等缺陷。 3.13 气密性要求： 3.13.1 开式呼吸器之气瓶、气瓶阀、减压阀在20MPa下保证气密。 3.13.2 闭式呼吸器之阀箱、波纹管、产氧剂、呼吸袋在5MPa下保证气密。 3.14 呼吸阻力： 3.14.1 开式呼吸器在流速30l/min、频率18次/min时，呼吸阻力应符合要求。 3.14.2 闭式呼吸器在0.5kPa压力下的呼吸阻力应符合要求。 3.15 气瓶参数：开式呼吸器用气瓶容量为12±1.5L，最大工作压力20MPa，直径75±0.5mm，长度约为550mm。气瓶外表面应涂油漆，内表面应进行钝化处理。 5 试验方法 5.1 呼吸器试验 5.1.1 减压器压力试验：输入压力为20MPa时，出口压力应为0.75-0.4MPa。 5.1.2 呼吸阻力试验：使用人工肺进行测试，在流速30l/min、频率18次/min条件下，测量呼吸阻力是否符合要求。 5.1.3 气密性试验：测试气瓶、减压阀及呼吸器在规定压力下的密封性能。 5.1.4 安全阀试验：测试安全阀在规定压力（1-1.5MPa）下是否能正常开启及泄压。 6 检验规则 6.1 潜水装具在制造完成后，应按图纸及本标准的要求进行检验，合格后出具产品合格证。 6.2 检验项目包括： (1) 部件尺寸及加工情况； (2) 减压器压力变动范围； (3) 气密性测试； (4) 附件可靠性； (5) 安全阀灵敏度等。
