【JT交通运输标准】耙吸挖泥船专用设备修理技术要求第5部分:液压闸阀

本网站发布时间： 2025-06-09 12:01:49

JT/T185.5-2002
现行
　点击下载此标准

基本信息

标准号：
JT/T 185.5-2002
标准名称：
耙吸挖泥船专用设备修理技术要求第5部分:液压闸阀
标准类别：
交通行业标准(JT)
标准状态：
现行
出版语种：
简体中文
下载格式：
.zip .pdf
下载大小：
373.23 KB

手机扫码下载更方便

标准分类号

关联标准

出版信息

其他信息

相关标签：
挖泥船专用设备修理技术液压闸阀

标准简介/下载

点击下载

标准简介：

JT/T 185.5-2002 Technical requirement for repairing special equipment of frailing hopper suction dredgers Part 5: Hydraolics gate valve.
1范围
JT/T 185.5规定了液压闸阀易损零件修理技术要求。
JT/T 185.5适用于耙吸、绞吸、吹泥等挖泥船液压闸阀的修理。
2闸阀易损零件修理技术要求
2.1闸板材料采用 1Cr18Ni9Ti不锈钢。

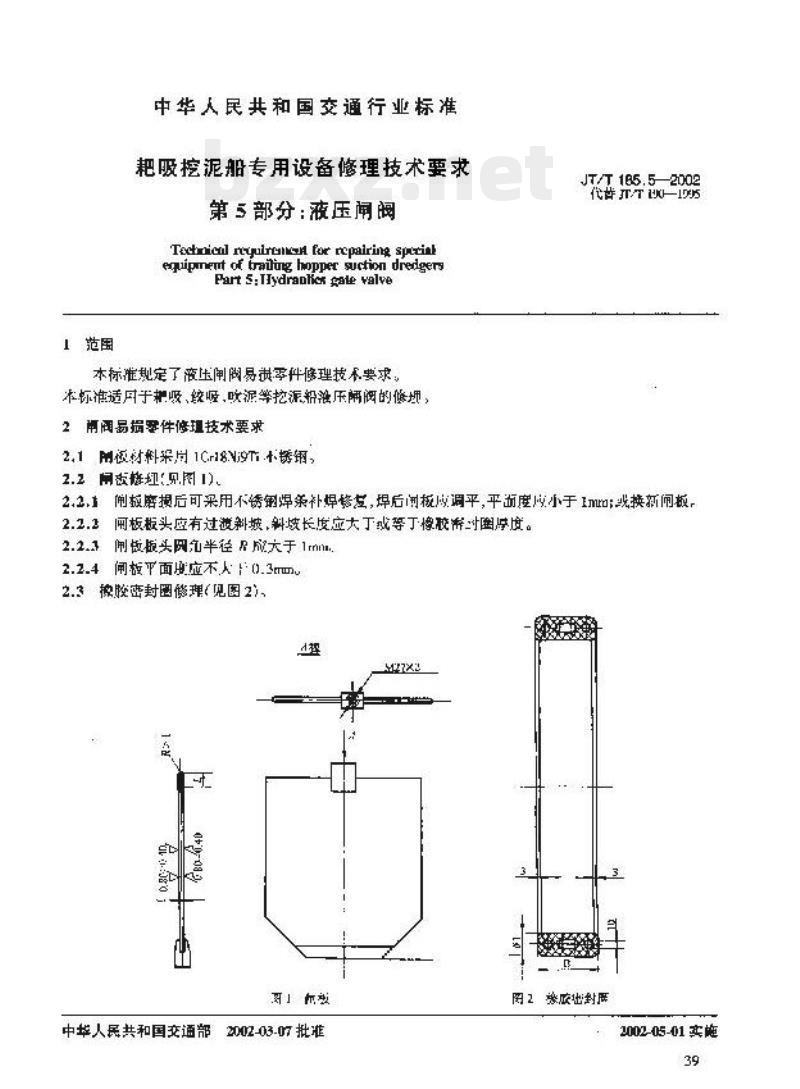

2.2闸板修理(见图1)。
2.2.1闸板磨损后可采用不锈钢焊条补焊修复,焊后闸板应调平,平面度应小于1mm;或换新闸板。
2.2.2闸板板头应有过渡斜坡,斜坡长度应大于或等于橡胶密封圈厚度。
2.2.3闸板板头圆角半径R应大于Imm。
2.2.4闸板平面度应不大于 0.3mm。
2.3橡胶密封圈修理(见图2)。
2.3.1橡胶密封圈的磨损致使安装间隙超差,可适当调整端面垫片厚度。
2.3.2橡胶密封圈如因老化出现裂痕或成块剥落应予换新。
2.3.3新换的密封圈推荐采用耐海水的夹织橡胶,其物理性能要求见表1。

标准内容

部分标准内容：

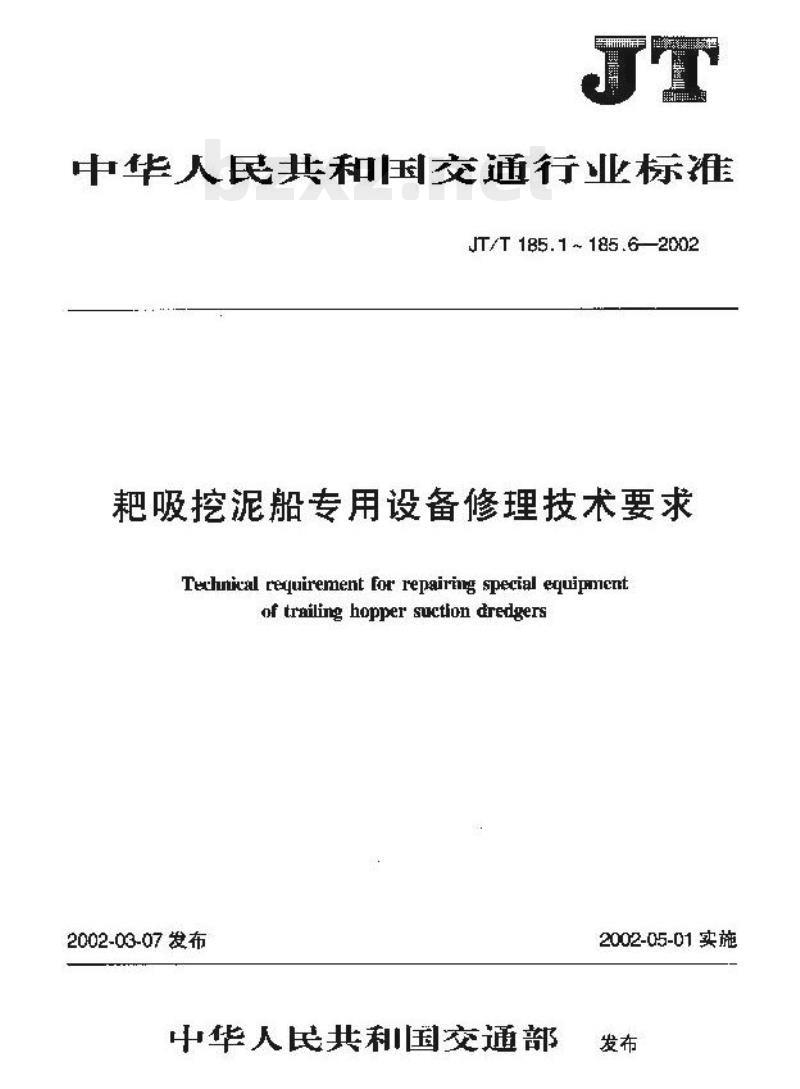

中华人民共和国交通行业标准
JT/T 185.5—2002
耙吸式挖泥船专用设备修理技术要求 第5部分：液压闸阀
Technical requirement for repairing special equipment of trailing hopper suction dredgers Part 5: Hydraulic gate valve

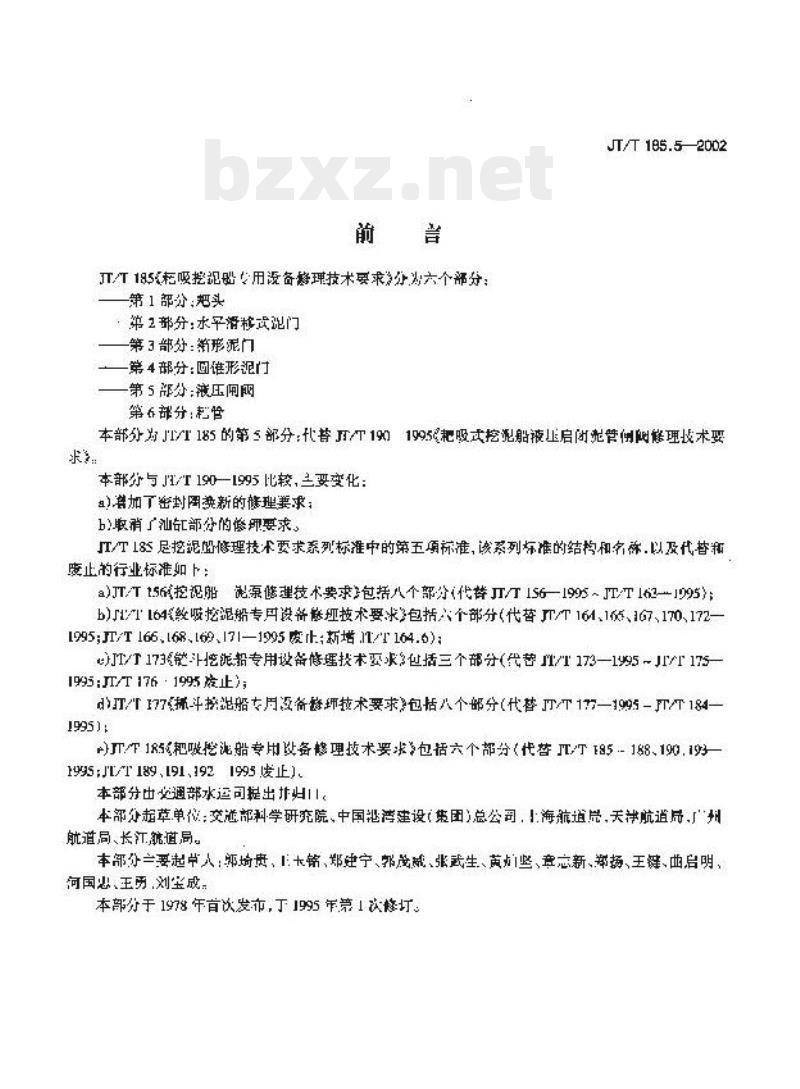

本系列标准《耙吸式挖泥船专用设备修理技术要求》分为六个部分：
第1部分：耙头
第2部分：水平滑闸或闸门
第3部分：箱形泥门
第4部分：圆锥形泥门
第5部分：液压闸阀
第6部分：滤管

JT/T 185.5—2002 本部分为 JT/T 185 的第5部分，代替 JT/T 190—1995《耙吸式挖泥船液压闸阀修理技术要求》。
本部分与 JT/T 190—1995 比较，主要变化有：
a) 增加了密封件的修理要求；
b) 取消了部分零件的修理要求。

JT/T 185 是耙吸式挖泥船专用设备修理技术要求系列标准中的第五项标准，该系列标准的结构和名称，以及代替和废止的行业标准如下：
a) JT/T 156 挖泥船滤泵修理技术要求，包括八个部分（代替 JT/T 156—1995、JT/T 162—1995）；
b) JT/T 164 耙吸式挖泥船专用设备修理技术要求，包括六个部分（代替 JT/T 164、165、167、170、172—1995；JT/T 166、168、169、171—1995 废止；新增 JT/T 164.6）；
c) JT/T 173 链式挖泥船专用设备修理技术要求，包括三个部分（代替 JT/T 173—1995、JT/T 175—1995、JT/T 176—1995 废止）；
d) JT/T 177 斗式挖泥船专用设备修理技术要求，包括八个部分（代替 JT/T 177—1995、JT/T 184—1995）；
e) JT/T 185 耙吸式挖泥船专用设备修理技术要求，包括六个部分（代替 JT/T 185、188、190—1995；JT/T 189、191、192—1995 废止）。

本部起草单位：交通运输部科学研究院、中国港湾建设（集团）总公司、海洋航道、天洋航道、广州航道局、长江航道局。

本部主要起草人：师瑜贵、卡铭、郑建宁、郭总威、张武生、黄些、章新、郑扬、王链、曲启明、何国忠、王勇、刘宝成。

本部分于1978年首次发布，于1995年第1次修订。

1 范围
本标准规定了耙吸式挖泥船液压闸阀易损零件的修理技术要求。本标准适用于耙吸、斗式、吹泥等挖泥船液压闸阀的修理。

2 易损零件修理技术要求
2.1 材料：采用 1Cr18NiMo 不锈钢。
2.2 闸板修理：
2.2.1 闸板磨损后可采用不锈钢焊条补焊修理，焊后闸板应调平，平度应小于 0.3mm 或更换新闸板。
2.2.2 闸板板头应有过滤斜坡，斜坡长度、宽度及角度应符合设计要求。
2.2.3 闸板板头圆角半径 R 应大于 1mm。
2.2.4 闸板平面度不应大于 0.3mm。

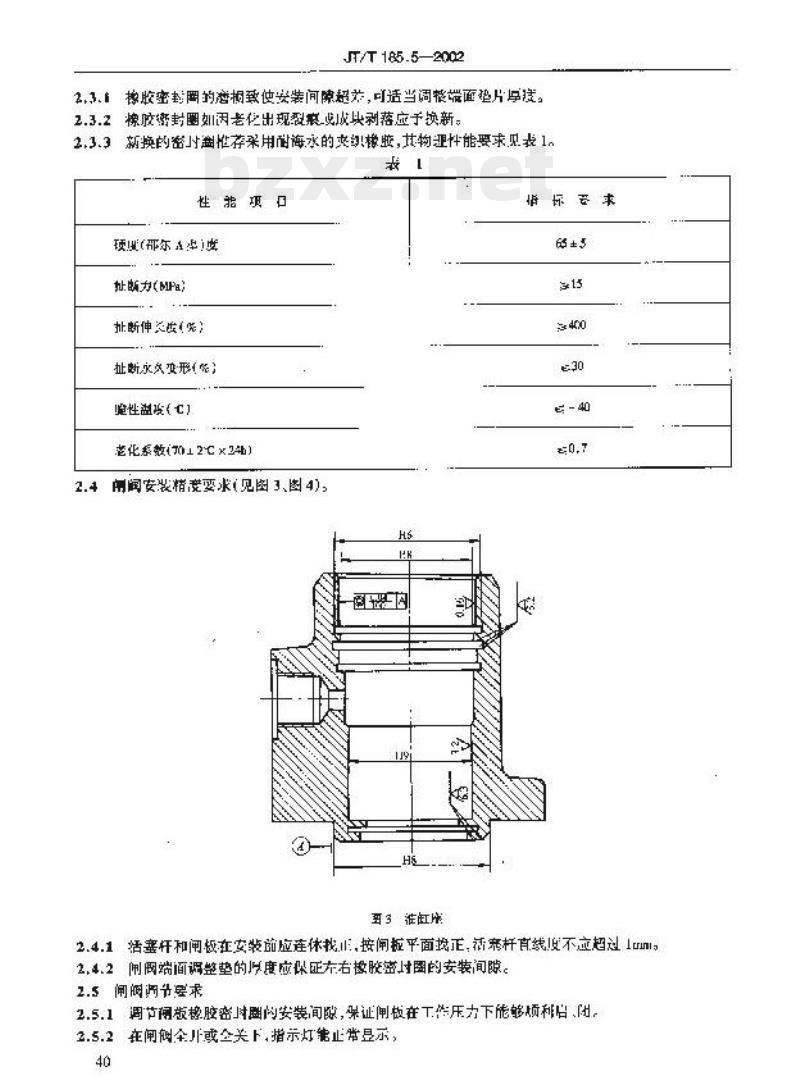

2.3 橡胶密封圈修理：
2.3.1 橡胶密封圈的尺寸致使安装间隙过大时，可适当调整端面垫片厚度。
2.3.2 橡胶密封圈如因老化出现变形或脱落，应予换新。
2.3.3 新换的密封件应采用耐海水的变性胶，其性能要求见表1：

表1 密封件性能要求
性能项目 | 拉伸强度 (MPa) | 断裂伸长率 (%) | 断裂后变形 (%) | 老化系数 (12℃×246h)
---|---|---|---|---
| | $ge$ 190 | $ge$ 15 | $le$ 40 | $le$ 0.3

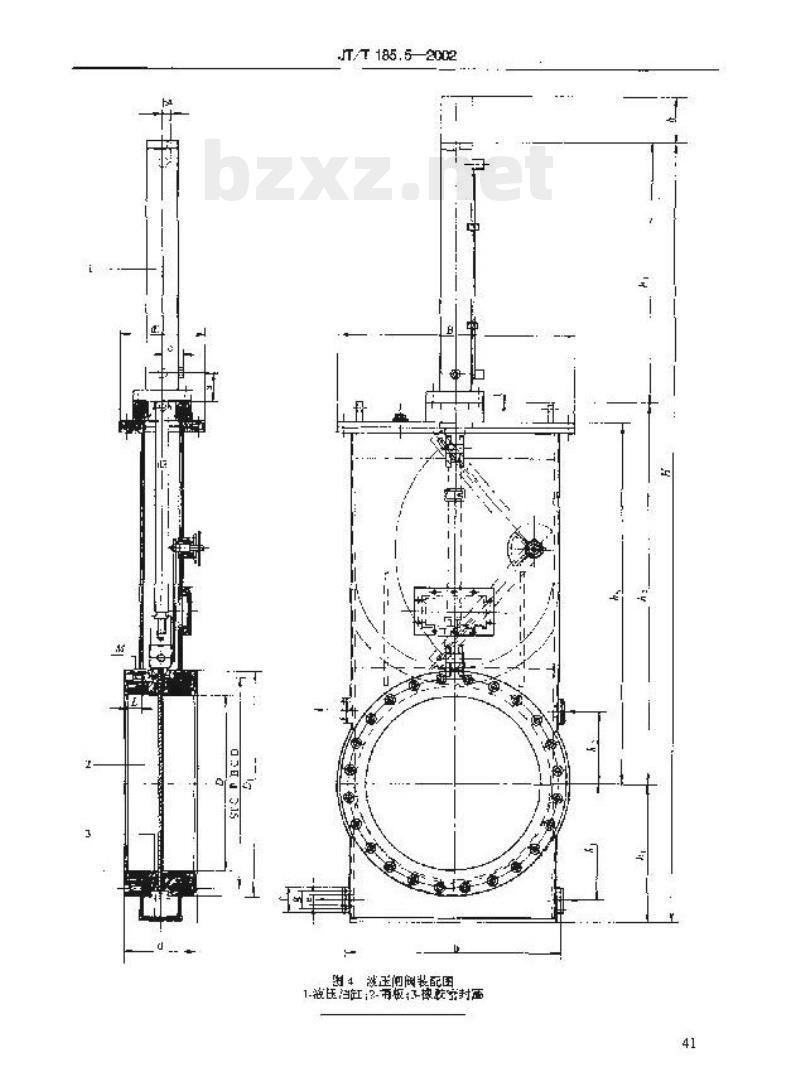

2.4 用阀安装精度要求：
2.4.1 活塞杆和闸板在安装前应进行找正，闸板平面应找正，活塞杆轴线偏差不应超过 1μm。
2.4.2 闸板端面调整垫的厚度应保证橡胶密封件的安装间隙。
2.5 闸调节要求：
2.5.1 调节密封圈安装间隙，确保闸板在工作压力下能够顺利启闭。
2.5.2 在闸门全开或全关状态下，指示灯应能正常显示。

小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
