【JT交通运输标准】 公路桥梁多级水平力球型支座

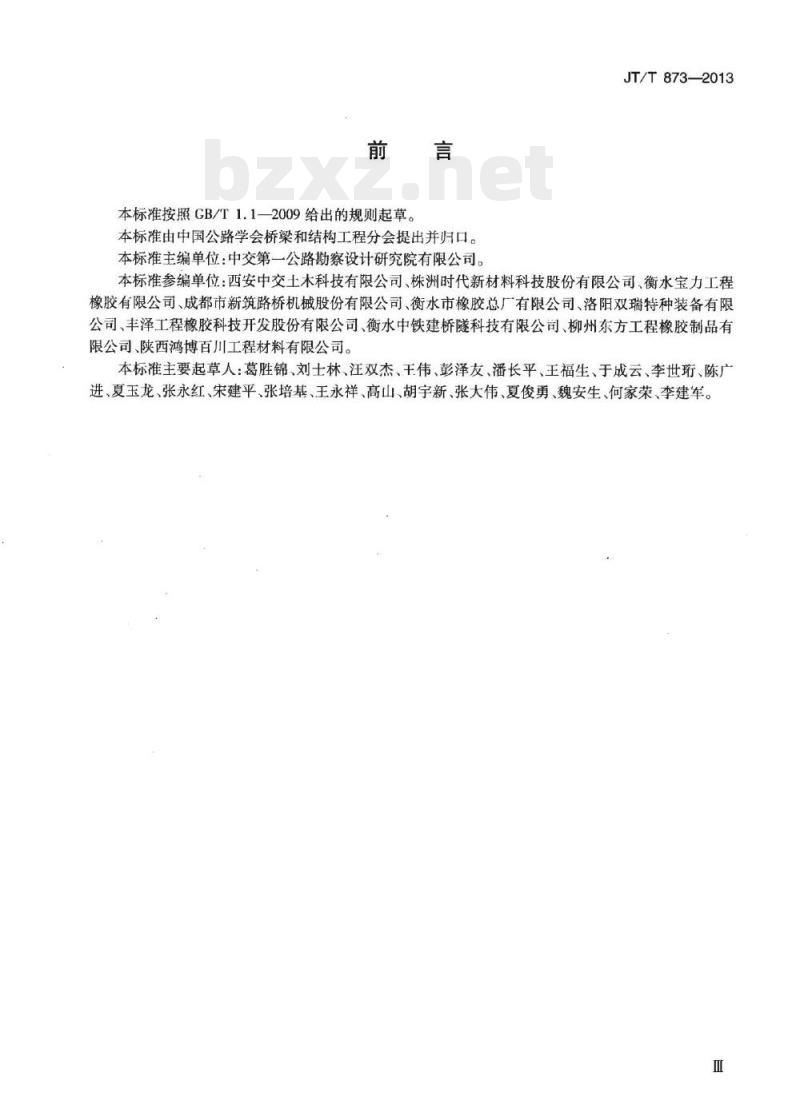

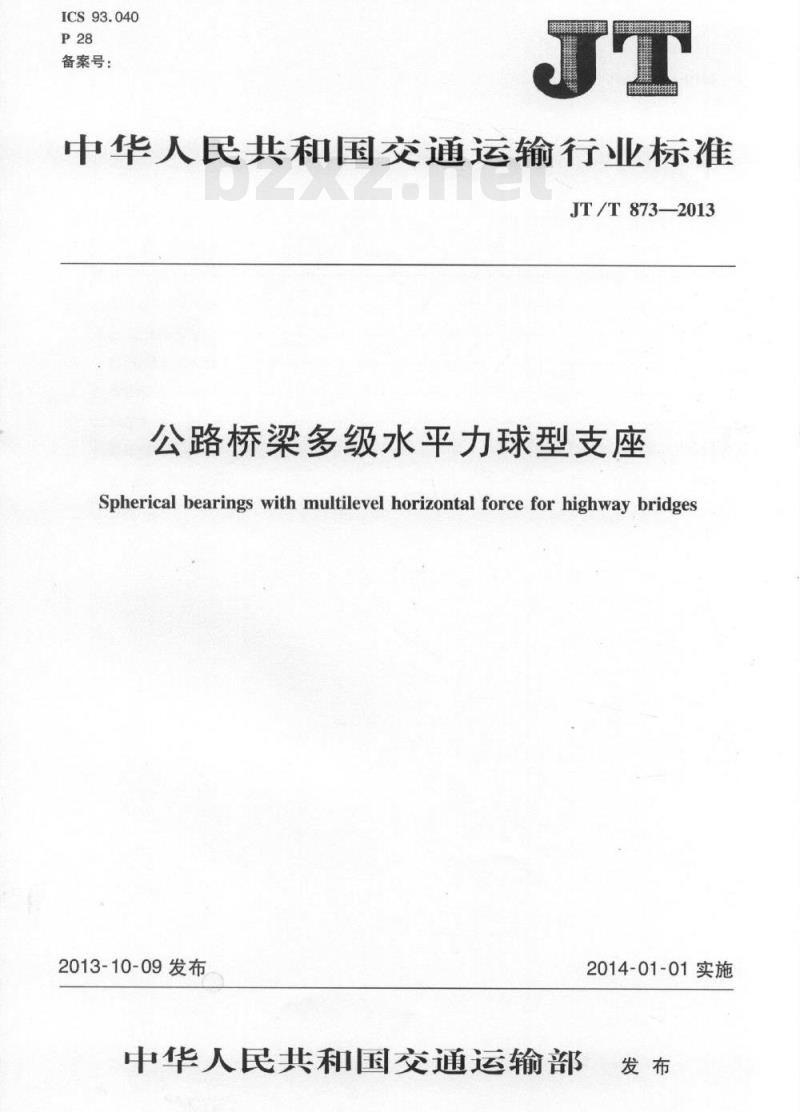

中华人民共和国交通运输部 公路桥梁多级水平力球型支座 Spherical bearings with multilevel horizontal force for highway bridges JT/T873—2013 2013-10-09 发布 2014-01-01 实施 前言 本标准按照 CB/T1.1—2009 给出的规则起草。本标准由中国公路学会桥梁和结构工程分会提出并归口。主编单位为中交第一公路勘察设计研究院有限公司。参编单位包括：西安中交土木科技有限公司、株洲时代新材料科技股份有限公司、衡水宝力工程橡胶有限公司、成都市新筑路桥机械股份有限公司、衡水市橡胶总厂有限公司、洛阳双瑞特种装备有限公司、丰泽工程橡胶科技开发股份有限公司、衡水中铁建桥隧科技有限公司、柳州东方工程橡胶制品有限公司、陕西鸿博百川工程材料有限公司。主要起草人：葛胜锦、刘士林、汪双杰、干伟、彭泽友、潘长平、王福生、于成云、李建军、夏玉龙、张永红、宋建平、张培基、王永祥、高山、胡宇新、张大伟、夏俊勇、魏安生、何家荣、李建军。 引言 公路桥梁多级水平力球型支座具有结构合理、性能可靠、功能显著、安装方便、维养成本低、经济耐久等特点，且能够适应于不同的水平承载力要求，有着良好的推广应用前景。为进一步规范公路桥梁多级水平力球型支座的技术质量要求，促进产品标准化、系列化和产业化，特制定本标准。本标准的发布机构对于专利的真实性、有效性和范围无任何立场。 1 范围 本标准规定了公路桥梁多级水平力球型支座的产品分类、型号、结构形式、技术要求、试验方法和检验规则、包装、标志、运输和储存等。本标准适用于竖向承载力为15MN~60MN的多级水平力球型支座。 2 规范性引用文件 下列文件对于本文的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T699 碳素结构钢 GB/T1033 GB/T1040 GB/T1184 GB/T1591 GB/T1804 GB/T3077 GB/T3280 GB/T3398 GB/T417 GB/T4956 GB/T7233 GB/T11352 GB/T17955 GB50661 HG/T2502 JB/T6402 JT/T391 JT/T722 JT/T872 3 术语、定义和符号 3.1 术语和定义 3.1.1 多级水平力球型支座 spherical bearings with multilevel horizontal force (JQZ)：在水平限位约束方向具有多级水平承载能力的球型支座。 3.1.2 导轨条 guidebar：上底面为弧形的梯形断面结构，在支座中起水平转动和限位方向传递水平力作用的条状金属部件。 3.1.3 改性聚四氟乙烯板 modified polytetrafluoroethylene plate：加5201-2硅脂润滑后，具有高压（45MPa）下低摩擦系数、耐磨耗和高温、压缩稳定的非金属板材。 3.2 符号 下列符号适用于本文件： d：改性聚四氟乙烯板直径（mm）； h：改性聚四氟乙烯板厚度（mm）； L：不锈钢板对角线长度（mm）； M：支座设计转动力矩（N·m）； R：球面半径（mm）； Rk：支座竖向设计承载力（MN）； pa：设计摩擦系数； Ho：初始静摩擦系数。 4 分类、型号及结构形式 4.1 分类 4.1.1 按功能分为： a) 双向活动支座：具有竖向承载、竖向转动和双向滑移性能，代号SX； b) 纵向活动支座：具有竖向承载、竖向转动、纵向滑移和横向水平承载性能，代号ZX； c) 横向活动支座：具有竖向承载、竖向转动、横向滑移和纵向水平承载性能，代号HX； d) 固定支座：具有竖向承载、竖向转动和双向水平承载性能，代号GD。 4.1.2 按水平承载力分为： I型支座：设计水平承载力为竖向承载力的10%，代号JQZ(I)； Ⅱ型支座：设计水平承载力为竖向承载力的15%，代号JQZ(II)； Ⅲ型支座：设计水平承载力为竖向承载力的20%，代号JQZ(III)。 4.1.3 按适用温度范围分为： a) 常温型支座：适用于-25℃~+60℃； b) 耐寒型支座：适用于-40℃~+60℃。 4.2 型号 公路桥梁多级水平力球型支座型号表示方法如下： JQZ(□)-□□-e-□ 示例1：JQZ15SX-e50-F（设计竖向承载力15MN，双向活动SX，设计位移50mm，耐寒型F）； 示例2：JQZ(III)-10ZX-e100（设计竖向承载力10MN，Ⅲ型纵向活动ZX，设计位移100mm）； 示例3：JQZ(II)-8HX-e50（设计竖向承载力8MN，Ⅱ型横向活动HX，设计位移50mm）； 示例4：JQZ()-6GD（设计竖向承载力6MN，固定GD）。 4.3 结构形式 4.3.1 双向活动支座由上预埋钢板、上支座钢板、平面不锈钢板、平面改性聚四氟乙烯板、球面不锈钢板、球面改性聚四氟乙烯板、球冠衬板、下支座钢板、下预埋钢板、套筒、锚固螺栓等组成。 4.3.2 纵向活动支座由上预埋钢板、上支座钢板、平面不锈钢板、平面改性聚四氟乙烯板、球面不锈钢板、球面改性聚四氟乙烯板、导轨条、SF-I三层复合板、侧向不锈钢板、下支座钢板、下预埋钢板、套筒、锚固螺栓等组成。 4.3.3 横向活动支座由...（此处原文未完整）
