【其他行业标准】 内燃机 活塞环 金相检验 第5部分：硼铸铁单体铸造活塞环

ICS27.020
备案号：32143—2011
中华人民共和国机械行业标准　JB/T 6016.5—2011
代替JB/T9745—1999
内燃机
活塞环
金相检验
第5部分：石
硼铸铁单体铸造活塞环
Internal combustion engines--Piston rings--Metallographic inspectionsPart 5: For boracic cast iron piston rings by individual cast2011-05-18发布
201.1-08-01实施
中华人民共和国工业和信息化部发布前言

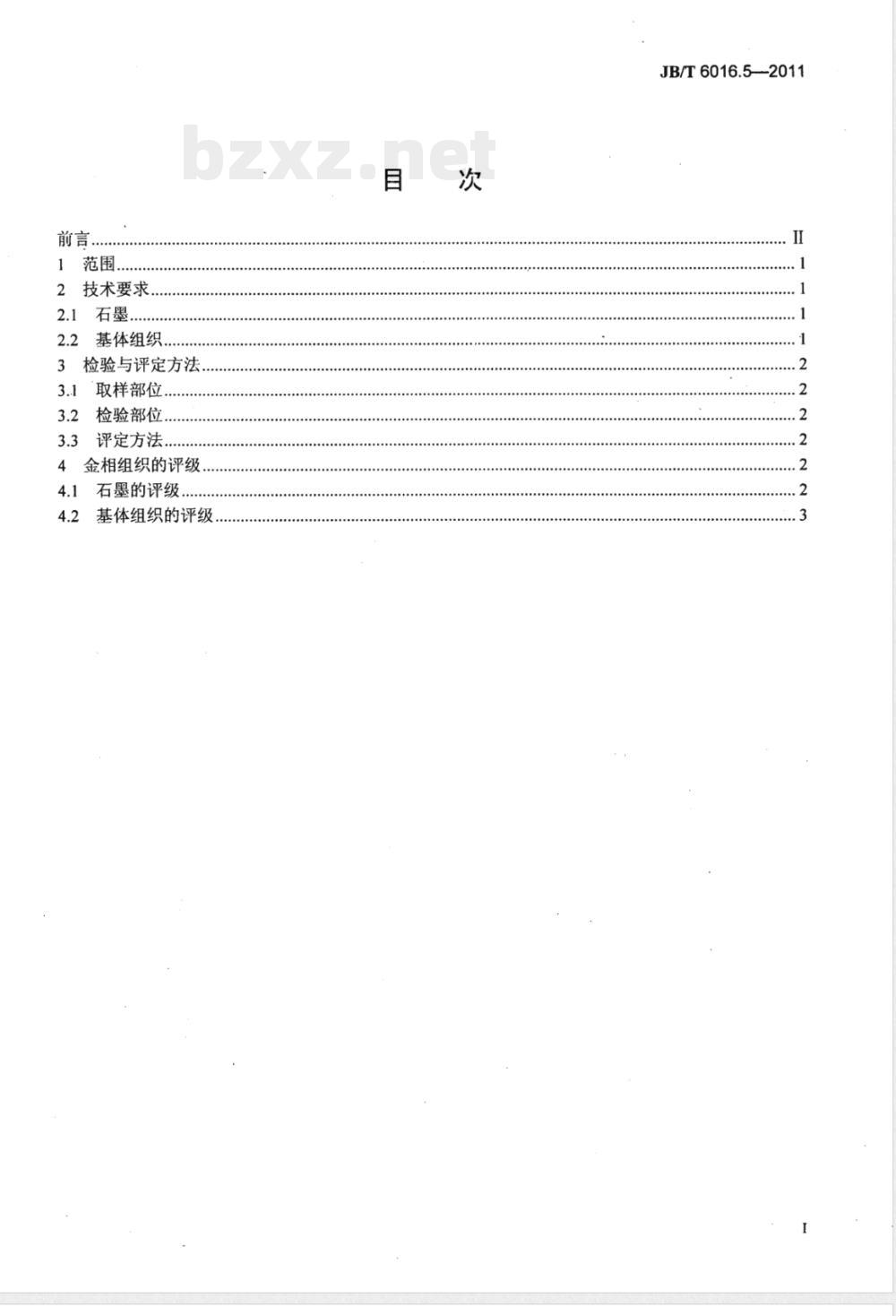

1范围..
2技术要求．
2.1石墨
2.2基体组织..
3检验与评定方法，
3.1取样部位.
3.2检验部位..
3.3评定方法
4金相组织的评级
4.1石墨的评级，
4.2基体组织的评级
JB/T 6016.5—2011
JB/T6016.5—-2011

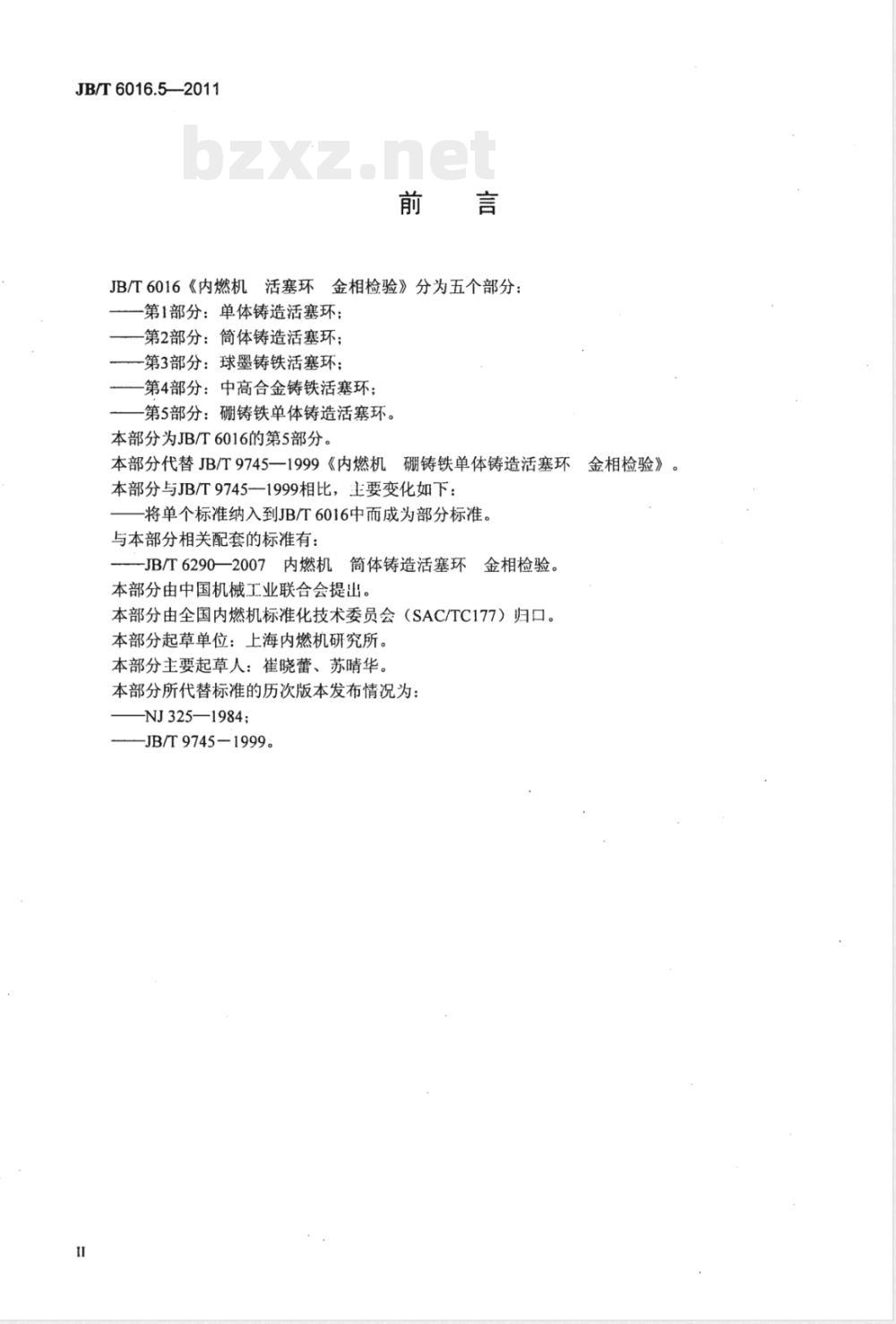

JB/T6016《内燃机活塞环金相检验》分为五个部分：第1部分：单体铸造活塞环；
第2部分：筒体铸造活塞环；
第3部分：球墨铸铁活塞环；
第4部分：中高合金铸铁活塞环；第5部分：硼铸铁单体铸造活塞环。本部分为JB/T6016的第5部分。
本部分代替JB/T9745—1999《内燃机硼铸铁单体铸造活塞环本部分与JB/T9745一1999相比，主要变化如下：将单个标准纳入到JB/T6016中而成为部分标准。与本部分相关配套的标准有：
JB/T6290—2007内燃机筒体铸造活塞环金相检验。
本部分由中国机械工业联合会提出。本部分由全国内燃机标准化技术委员会（SAC/TC177）归口。本部分起草单位：上海内燃机研究所。本部分主要起草人：崔晓蕾、苏晴华。本部分所代替标准的历次版本发布情况为：-NJ325—1984；
JB/T9745-1999。
金相检验》
内燃机活塞环金相检验
第5部分：硼铸铁单体铸造活塞环JB/T6016.5—2011

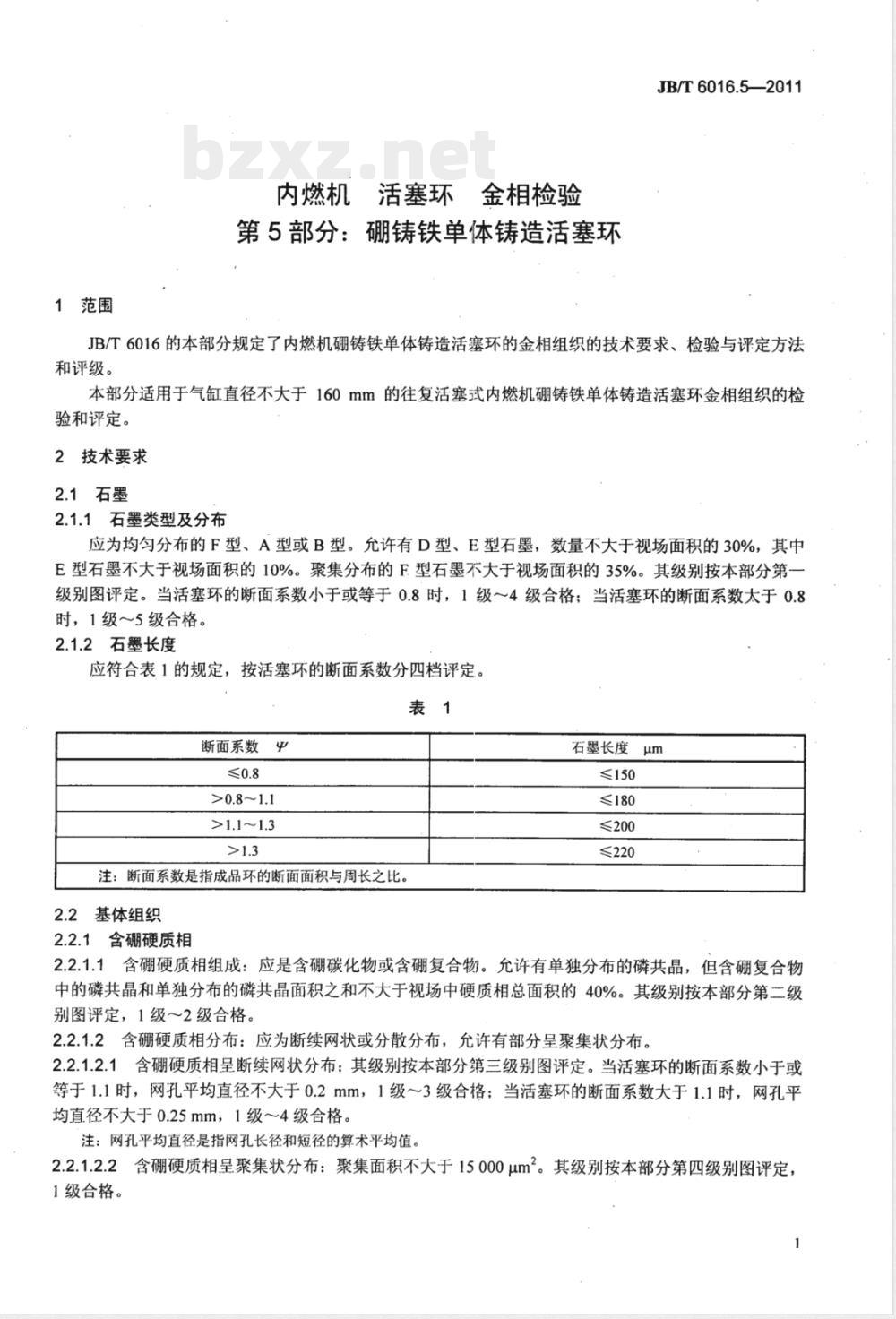

JB/T6016的本部分规定了内燃机硼铸铁单体铸造活塞环的金相组织的技术要求、检验与评定方法和评级。
本部分适用于气缸直径不大于160mm的往复活塞式内燃机硼铸铁单体铸造活塞环金相组织的检验和评定。
2技术要求
2.1石墨
2.1.1石墨类型及分布
应为均匀分布的F型、A型或B型。允许有D型、E型石墨，数量不大于视场面积的30%，其中E型石墨不大于视场面积的10%。聚集分布的F型石墨不大于视场面积的35%。其级别按本部分第一级别图评定。当活塞环的断面系数小于或等于0.8时，1级～4级合格；当活塞环的断面系数太于0.8时，1级5级合格。
2.1.2石墨长度
应符合表1的规定，按活塞环的断面系数分四档评定。表1
断面系数
>0.8～1.1
注：断面系数是指成品环的断面面积与周长之比。2.2基体组织
2.2.1含硼硬质相
石墨长度μm
≤150
≤180
≤200
≤220
2.2.1.1含硼硬质相组成：应是含硼碳化物或含硼复合物。允许有单独分布的磷共晶，但含硼复合物中的磷共晶和单独分布的磷共晶面积之和不大于视场中硬质相总面积的40%。其级别按本部分第二级别图评定，1级～2级合格。
2.2.1.2含硼硬质相分布：应为断续网状或分散分布，允许有部分呈聚集状分布。2.2.1.2.1含硼硬质相呈断续网状分布：其级别按本部分第三级别图评定。当活塞环的断面系数小于或等于1.1时，网孔平均直径不大于0.2mm，1级～3级合格；当活塞环的断面系数大于1.1时，网孔平均直径不大于0.25mm，1级4级合格。注：网孔平均直径是指网孔长径和短径的算术平均值。2.2.1.2.2含硼硬质相呈聚集状分布：聚集面积不大于15000μm2。其级别按本部分第四级别图评定，1级合格。
JB/T6016.5—2011

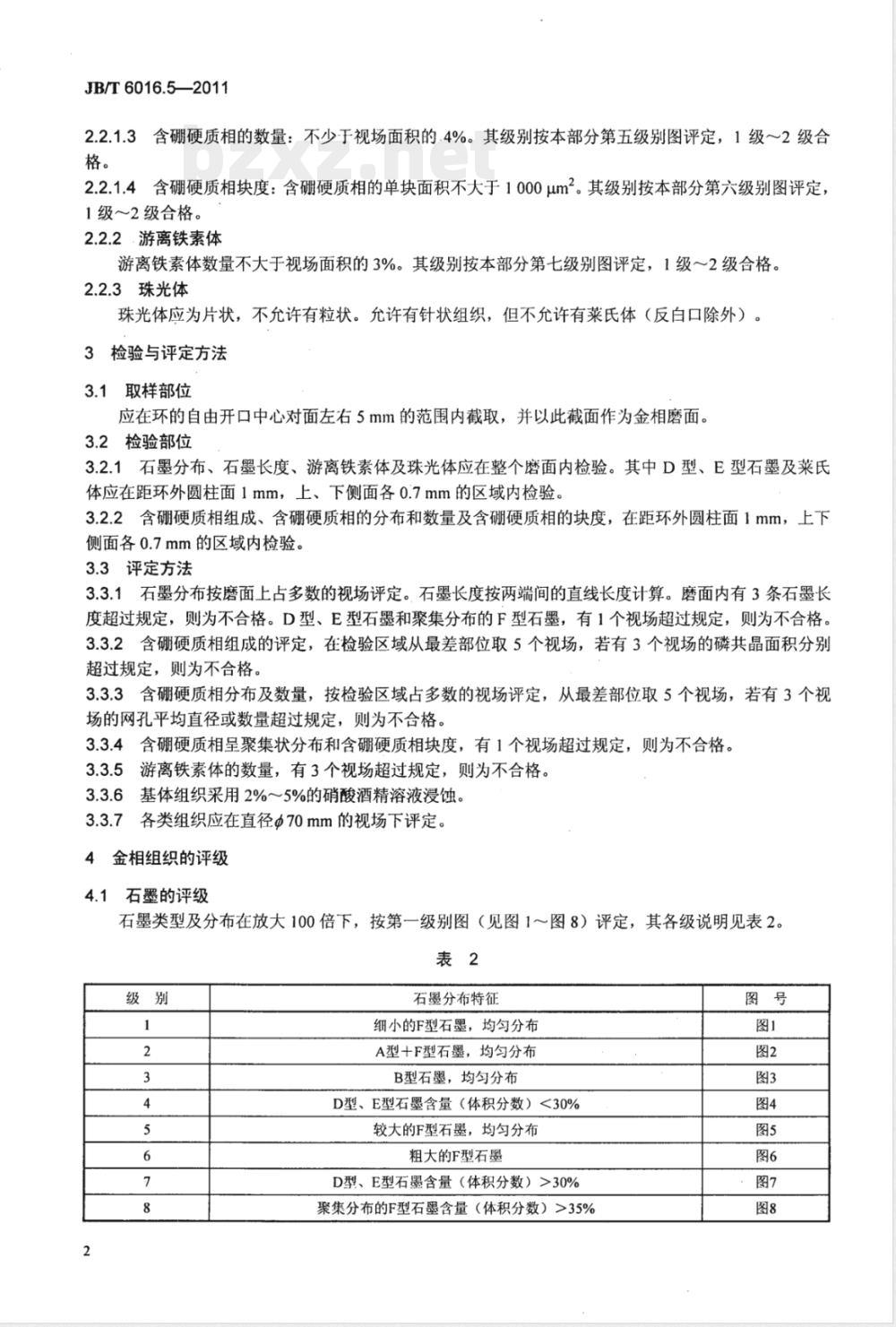

2.2.1.3含硼硬质相的数量：不少于视场面积的.4%。其级别按本部分第五级别图评定，1级～2级合格。
2.2.1.4含硼硬质相块度：含硼硬质相的单块面积不大于1000um2。其级别按本部分第六级别图评定，1级～2级合格。
2.2.2.游离铁素体
游离铁素体数量不大于视场面积的3%。其级别按本部分第七级别图评定，1级～2级合格。2.2.3珠光体
珠光体应为片状，不允许有粒状。允许有针状组织，但不允许有莱氏体（反白口除外）。3检验与评定方法
3.1取样部位
应在环的自由开口中心对面左右5mm的范围内截取，并以此截面作为金相磨面。3.2检验部位
3.2.1石墨分布、石墨长度、游离铁素体及珠光体应在整个磨面内检验。其中D型、E型石墨及莱氏体应在距环外圆柱面1mm，上、下侧面各0.7mm的区域内检验。3.2.2含硼硬质相组成、含硼硬质相的分布和数量及含硼硬质相的块度，在距环外圆柱面1mm，上下侧面各0.7mm的区域内检验。
3.3评定方法
3.3.1石墨分布按磨面上占多数的视场评定。石墨长度按两端间的直线长度计算。磨面内有3条石墨长度超过规定，则为不合格。D型、E型石墨和聚集分布的F型石墨，有1个视场超过规定，则为不合格。3.3.2含硼硬质相组成的评定，在检验区域从最差部位取5个视场，若有3个视场的磷共晶面积分别超过规定，则为不合格。
3.3.3含硼硬质相分布及数量，按检验区域占多数的视场评定，从最差部位取5个视场，若有3个视场的网孔平均直径或数量超过规定，则为不合格。3.3.4含硼硬质相呈聚集状分布和含硼硬质相块度，有1个视场超过规定，则为不合格。3.3.5游离铁素体的数量，有3个视场超过规定，则为不合格。3.3.6基体组织采用2%~5%的硝酸酒精溶液浸蚀。3.3.7各类组织应在直径Φ70mm的视场下评定。4
金相组织的评级
4.1石墨的评级
石墨类型及分布在放大100倍下，按第一级别图（见图1～图8）评定，其各级说明见表2。表2
石墨分布特征
细小的F型石墨，均匀分布
A型+F型石墨，均匀分布
B型石墨，均匀分布
D型、E型石墨含量（体积分数）<30%较大的F型石墨，均匀分布
粗大的F型石墨
D型、E型石墨含量（体积分数）>30%聚集分布的F型石墨含量（体积分数）>35%图号
4.2基体组织的评级
4.2.1含硼硬质相的评级
4.2.1.1·含硼硬质相组成的评级JB/T6016.5--2011
含硼硬质相组成在放大500倍下，按第二级别图（见图9～图11）评定，其各级说明见表3。4.2.1.2含硼硬质相分布的评级
4.2.1.2.1含硼硬质相呈断续网状分布的评级网孔大小在放大100倍下，按第三级别图（见图12~图16）进行评定，其各级说明见表4。表3
含硼硬质相组成情况
含硼碳化物
含硼复合物中磷共晶面积≤40%
含硼复合物中磷共晶面积>40%
含硼硬质相网孔布情况
细小网孔
较小网孔
中等网孔
较大网孔
大网孔
第一级别图（100×）
图11级
网孔平均直径
图22级
JB/T6016.5—2011
图33级
图55级
图77级
图44级
图66级
图88级
图121级
第二级别图（500×）
图11‘3级
第三级别图（100×）
JB/T6016.5—2011
图102级
图132级
JB/T6016.5—2011
图143级
4.2.1.2.2含硼硬质相呈聚集状分布评级图165级
图154级
含硼硬质相呈聚集分布面积在放大100倍下，按第四级别图（见图17～图18）评定，其各级说明见表5。
含硼硬质相聚集面积
聚集面积≤15000μm2
聚集面积>15 000 μum2
图171级bzxZ.net
4.2.1.3硼硬质相含量的评级
第四级别图（100×）
JB/T6016.5—2011
图182级
硼硬质相含量在放大100倍下，按第五级别图（见图19～图21）进行评定，其评级说明见表6。表6
图191级
硼硬质相含量（体积分数）
硼硬质相含量≥6
硼硬质相含量≥4
硼硬质相含量<4
第五级别图（100×）
图202级
JB/T6016.5--2011
4.2.1.4含硼硬质相块度评级
图213级
含硼硬质相块度在放大500倍下，按第六级别图（见图22～图24）评定，其评级说明见表7表7
4.2.2游离铁素体含量的评级
含硼硬质相块度面积
小块状单块面积≤500μm2
中等块状单块面积≤1000 μm2
大块状单块面积>1000μm2
游离铁素体含量在放大200倍下，按第七级别图（见图25图27）进行评定，其评级说明见表8。表8
图221级
游离铁素体含量（体积分数，%）游离铁素体含量≤1
游离铁素体含量≤3
游离铁素体含量>3
第六级别图（500×）
图232级
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
