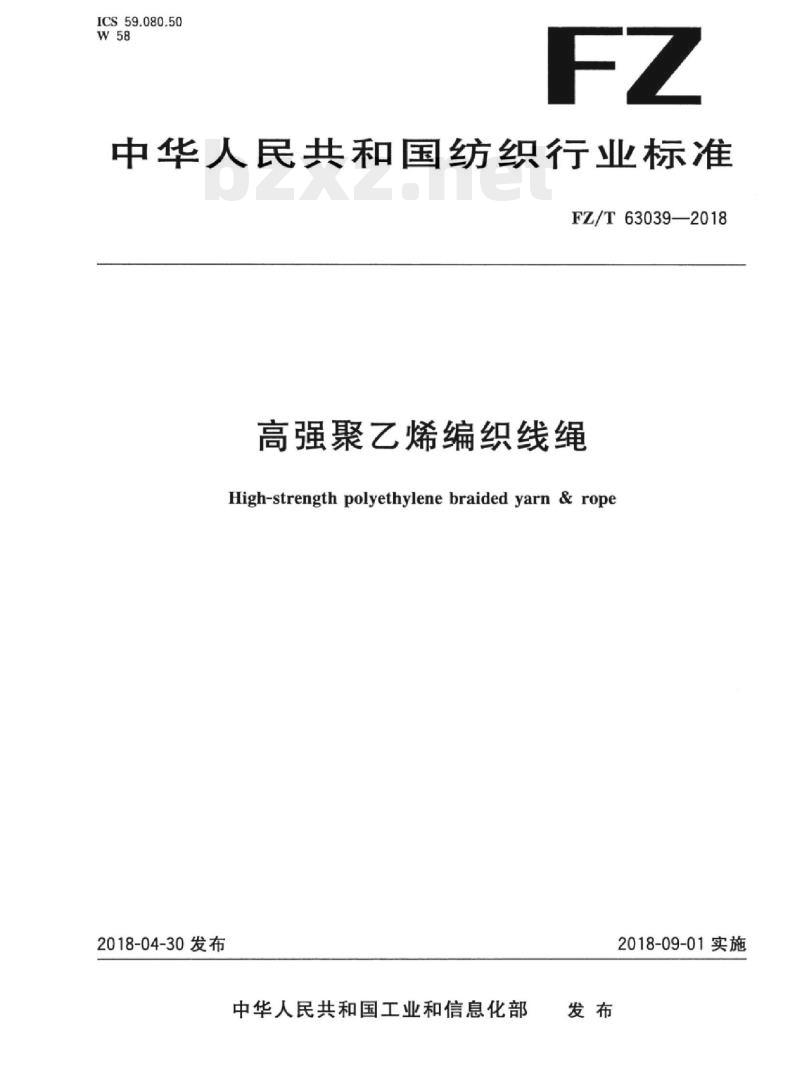

【FZ纺织行业标准】 高强聚乙烯编织线绳

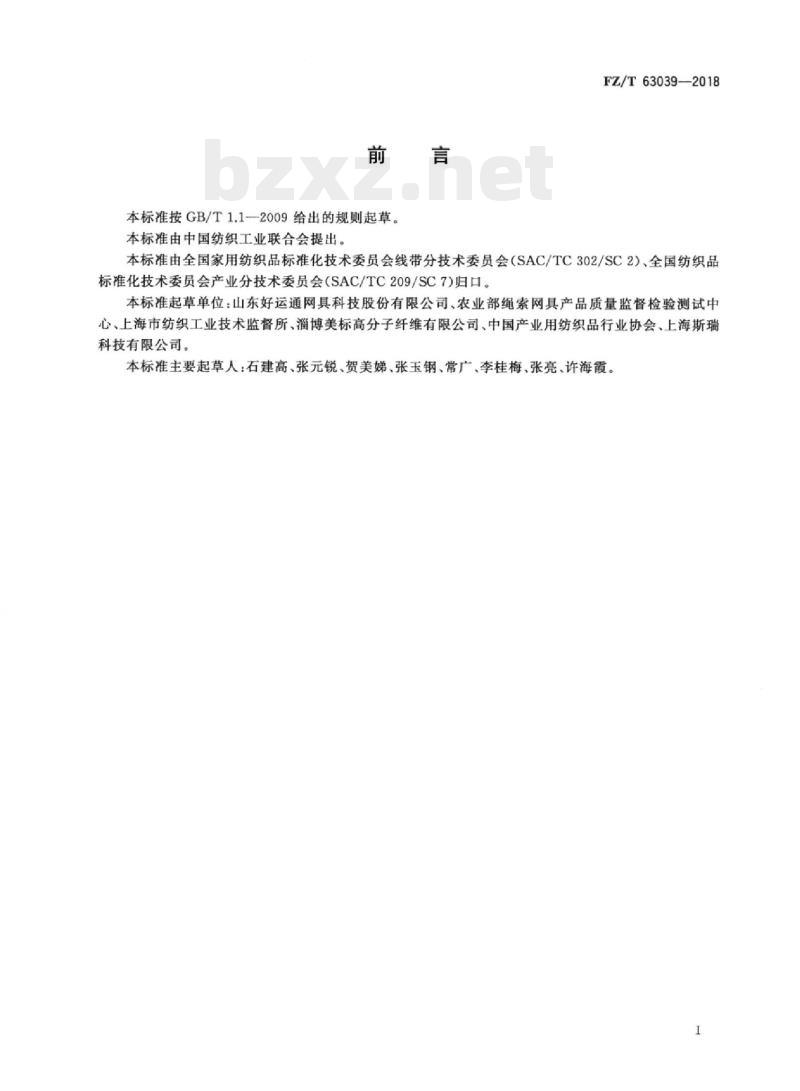

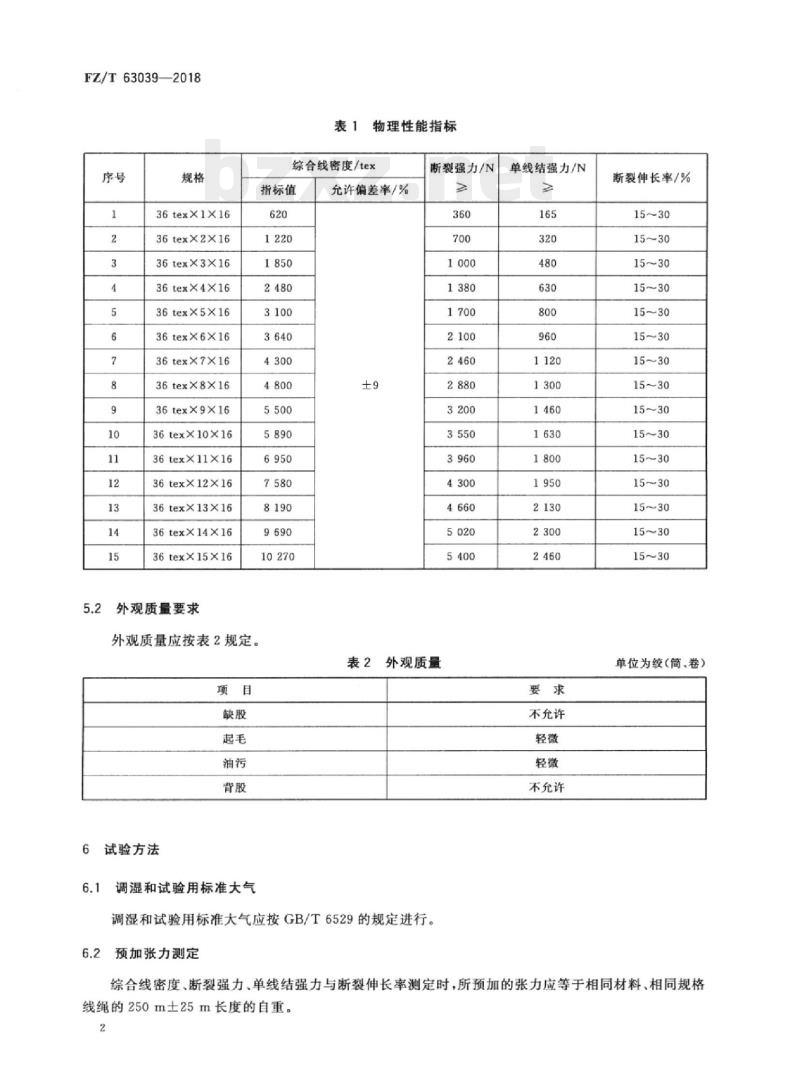

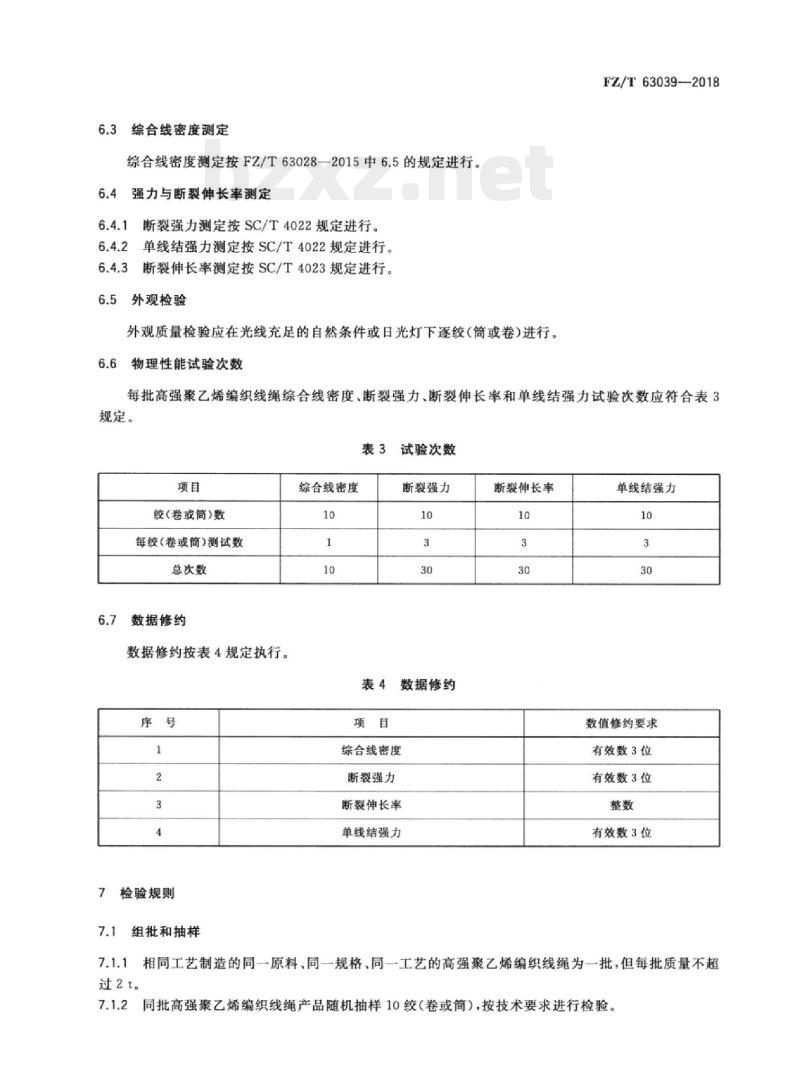

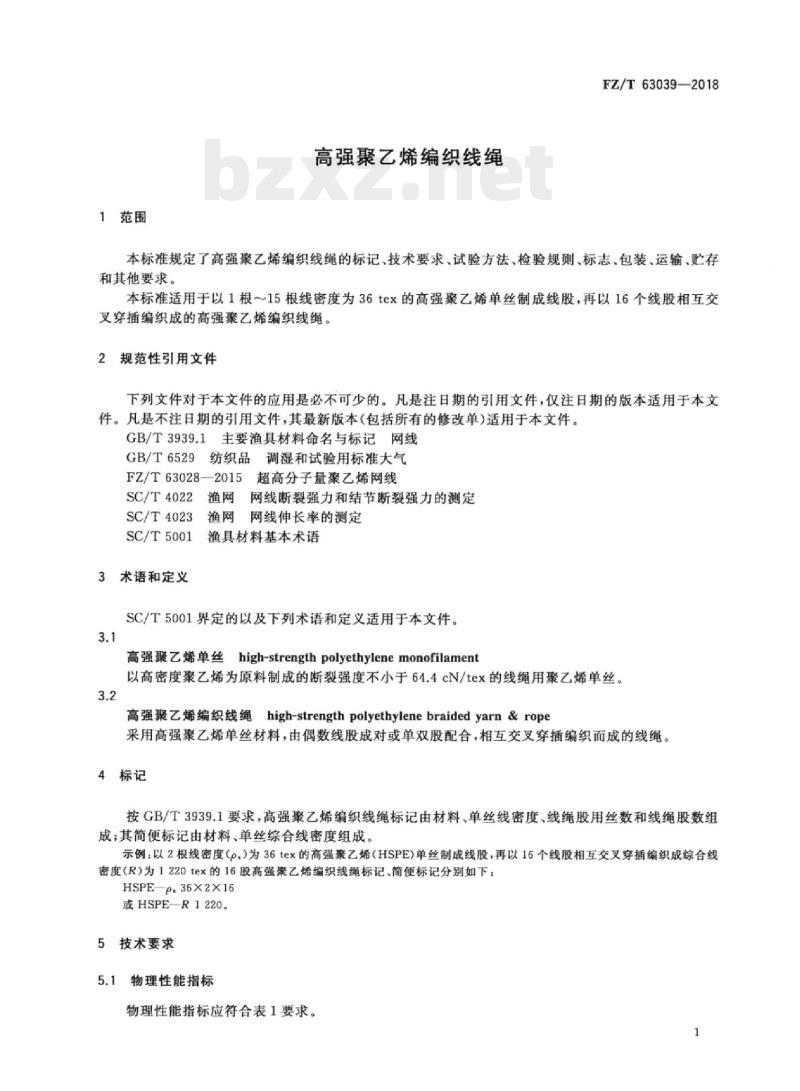

中华人民共和国纺织行业标准 FZ/T63039—2018 高强聚乙烯编织线绳 High-strength polyethylene braided yarn & rope 发布日期：2018-04-30 实施日期：2018-09-01 中华人民共和国工业和信息化部发布 前言 本标准按GB/T1.1—2009给出的规则起草。本标准由中国纺织工业联合会提出。 本标准由全国家用纺织品标准化技术委员会线带分技术委员会（SAC/TC302/SC2）、全国纺织品标准化技术委员会产业分技术委员会（SAC/TC209/SC7）归口。 本标准起草单位：山东好运通网具科技股份有限公司、农业部绳索网具产品质量监督检验测试中心、上海市纺织工业技术监督所、淄博美标高分子纤维有限公司、中国产业用纺织品行业协会、上海斯瑞科技有限公司。 本标准主要起草人：石建高、张元锐、贺美娣、张玉钢、常广、李桂梅、张亮、许海霞。 1 范围 高强聚乙烯编织线绳 本标准规定了高强聚乙烯编织线绳的标记、技术要求、试验方法、检验规则、标志、包装、运输、贮存和其他要求。 本标准适用于以1根～15根线密度为36tex的高强聚乙烯单丝制成线股，再以16个线股相互交叉穿插编织成的高强聚乙烯编织线绳。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T3939.1 主要渔具材料命名与标记 GB/T6529 纺织品调湿和试验用标准大气 FZ/T63028—2015 超高分子量聚乙烯网线渔网网线断裂强力和结节断裂强力的测定 SC/T4022 渔网网线伸长率的测定 SC/T4023 渔具材料基本术语 SC/T5001 渔具材料基本术语 3 术语和定义 SC/T5001界定的以及下列术语和定义适用于本文件。 3.1 高强聚乙烯单丝 (high-strength polyethylene monofilament)：以高密度聚乙烯为原料制成的断裂强度不小于64.4 cN/tex的线绳用聚乙烯单丝。 3.2 高强聚乙烯编织线绳 (high-strength polyethylene braided yarn & rope)：采用高强聚乙烯单丝材料，由偶数线股成对或单双股配合，相互交叉穿插编织而成的线绳。 4 标记 按GB/T3939.1要求，高强聚乙烯编织线绳标记由材料、单丝线密度、线绳股用丝数和线绳股数组成；其简便标记由材料、单丝综合线密度组成。 示例：以2根线密度为36tex的高强聚乙烯(HSPE)单丝制成线股，再以16个线股相互交叉穿插编织成综合线密度为1220tex的16股高强聚乙烯编织线绳，其标记、简便标记分别如下：HSPE-P36X2X16 或 HSPE-R1220。 5 技术要求 5.1 物理性能指标 物理性能指标应符合下表要求： 规格 | 综合线密度(tex) | 断裂强力(N) | 单线结强力(N) | 断裂伸长率(%) 36tex×1×16 | 620 | 360 | 165 | 15~30 36tex×2×16 | 1220 | 700 | 320 | 15~30 36tex×3×16 | 1850 | 1000 | 480 | 15~30 36tex×4×16 | 2480 | 1380 | 630 | 15~30 36tex×5×16 | 3100 | 1700 | 800 | 15~30 36tex×6×16 | 3640 | 2100 | 960 | 15~30 36tex×7×16 | 4300 | 2460 | 1120 | 15~30 36tex×8×16 | 4800 | 2880 | 1300 | 15~30 36tex×9×16 | 5500 | 3200 | 1460 | 15~30 36tex×10×16 | 5890 | 3550 | 1630 | 15~30 36tex×11×16 | 6950 | 3960 | 1800 | 15~30 36tex×12×16 | 7580 | 4300 | 1950 | 15~30 36tex×13×16 | 8190 | 4660 | 2130 | 15~30 36tex×14×16 | 9690 | 5020 | 2300 | 15~30 36tex×15×16 | 10270 | 5400 | 2460 | 15~30 5.2 外观质量要求 外观质量应按表2规定： 项目 | 要求 缺股 | 不允许 起毛 | 轻微 油污 | 轻微 背股 | 不允许 6 试验方法 6.1 调湿和试验用标准大气 应按GB/T6529的规定进行。 6.2 预加张力测定 综合线密度、断裂强力、单线结强力与断裂伸长率测定时，所预加的张力应等于相同材料、相同规格线绳的250m±25m长度的自重。 6.3 综合线密度测定 按FZ/T63028—2015中6.5的规定进行。 6.4 强力与断裂伸长率测定 6.4.1 断裂强力测定按SC/T4022规定进行。 6.4.2 单线结强力测定按SC/T4022规定进行。 6.4.3 断裂伸长率测定按SC/T4023规定进行。 6.5 外观检验 外观质量检验应在光线充足的自然条件或日光灯下逐绞（筒或卷）进行。 6.6 物理性能试验次数 每批高强聚乙烯编织线绳综合线密度、断裂强力、断裂伸长率和单线结强力试验次数应符合下表规定： 项目 | 绞（卷或筒）数 | 每绞（卷或筒）测试数 | 总次数 综合线密度 | 10 | 1 | 10 断裂强力 | 10 | 3 | 30 断裂伸长率 | 10 | 3 | 30 单线结强力 | 10 | 3 | 30 6.7 数据修约 数据修约按表4规定执行： 项目 | 数值修约要求 综合线密度 | 有效数3位 断裂强力 | 有效数3位 单线结强力 | 有效数3位 断裂伸长率 | 整数 7 检验规则 7.1 组批和抽样 7.1.1 相同工艺制造的同一原料、同一规格、同一工艺的高强聚乙烯编织线绳为一批，但每批质量不超过2t。 7.1.2 同批高强聚乙烯编织线绳产品随机抽样10绞（卷或筒），按技术要求进行检验。 7.2 判定规则 7.2.1 产品按批检验，在检验结果中，若有一项物理性能指标不合格时，则判该绞（卷或筒）样品不合格。 7.2.2 每批样品外观质量检验结果中，若10绞（卷或筒）样品中有2绞（卷或筒）以上样品不合格时，则判该批产品为不合格；若有2绞（卷或筒）样品不合格时，则应进行加倍抽样复测，若复测结果中仍有2绞（卷或筒）及以上样品不合格时，则判该批产品为不合格。 8 标志、包装、运输、贮存 8.1 标志 产品应附有合格证，合格证需标明产品名称、规格、标准代号、生产日期或批号、净重量及检验标志、生产企业名称和地址。 8.2 包装 每袋（箱、盒）应是同规格、同额色的产品，每袋（箱或包）净重量以20kg～30kg为宜。应用适当材料外包装，捆扎结实，确保产品在运输与储存中不受损伤。 8.3 运输 运输装卸过程中应轻装轻卸，切勿拖、钩挂，避免损坏包装和产品。 8.4 贮存 产品应贮存在远离热源、无阳光直射、清洁干燥的库房内。若产品贮存期（从生产日起）超过一年，则应经复验合格后方可出厂。 9 其他 用户对产品有特殊要求的由供需双方另订协议。
