【JT交通运输标准】 公路桥梁多级水平力盆式支座

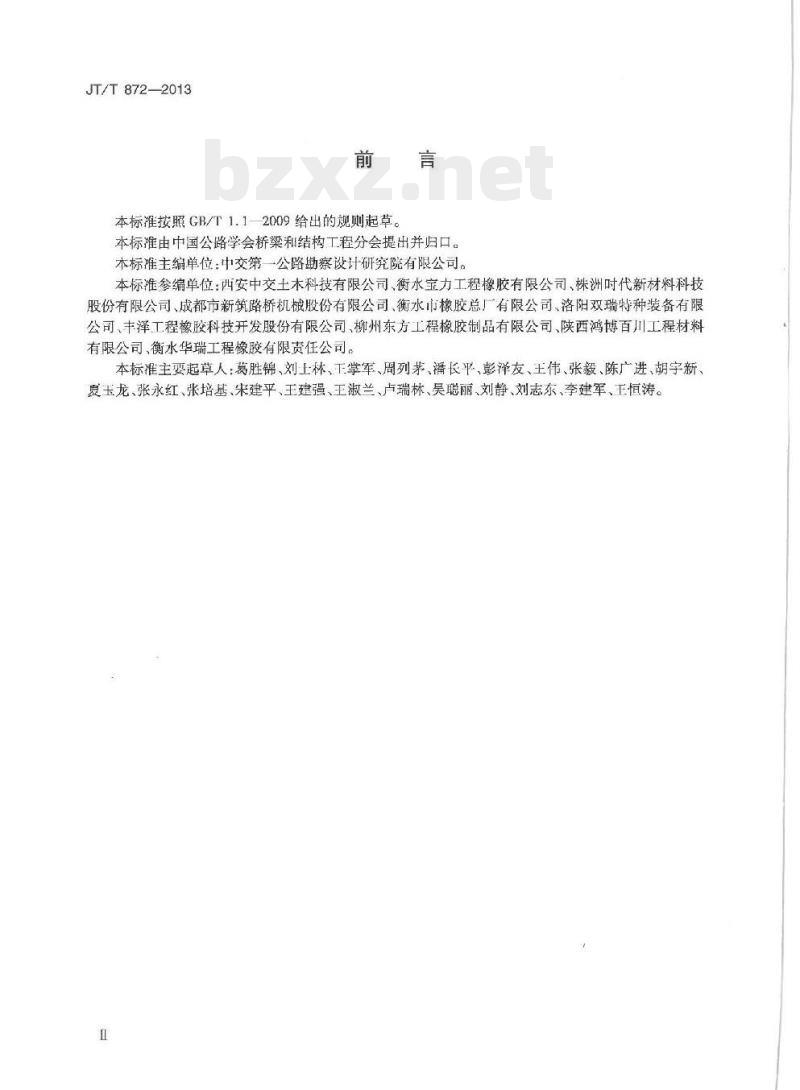

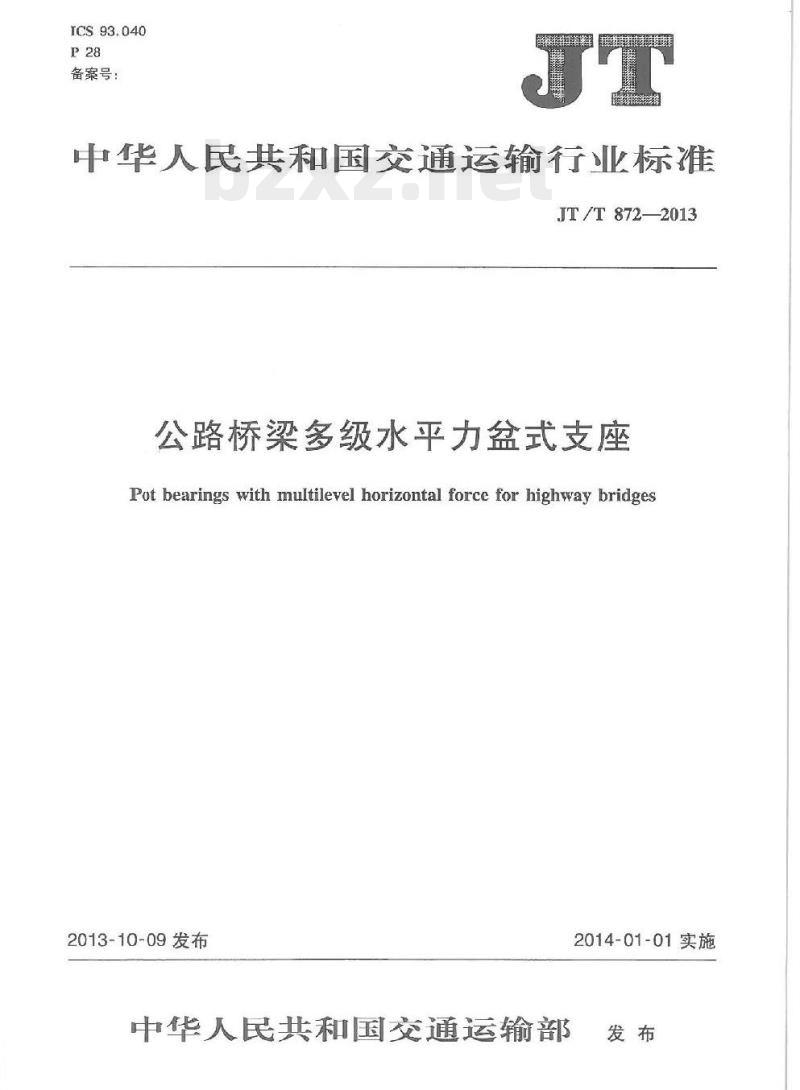

中华人民共和国交通运输行业标准 JT/T 872—2013 公路桥梁多级水平力盆式支座 Pot bearings with multilevel horizontal force for highway bridges 前言 本标准按照GB/T 1.1规定起草。本标准由中国公路学会桥梁和结构工程分会提出并归口。本标准主编单位：中交第一公路勘察设计研究院有限公司。本标准参编单位：西安中交土木科技有限公司、衡水宝力工程橡胶有限公司、株洲时代新材料科技股份有限公司、成都市新筑路桥机械股份有限公司、衡水市橡胶总厂有限公司、洛阳双瑞特种装备有限公司、丰泽工程橡胶科技开发股份有限公司、柳州东方工程橡胶制品有限公司、陕西鸿博百川工程材料有限公司、衡水华瑞工程橡胶有限责任公司。 引言 公路桥梁多级水平力盆式支座具有结构合理、性能可靠、功能显著、安装方便、维养成本低、经济耐久等特点，且能够适应于不同的水平承载力要求，具有良好的推广应用前景。为进一步规范公路桥梁多级水平力盆式支座的技术质量要求，促进产品标准化、系列化和产业化，特制定本标准。 本标准的发布机构提请注意，声明符合本标准时，可能涉及4.3多级水平力盆式支座结构形式相关的专利的使用。本标准的发布机构对于专利的真实性、有效性和范围无任何立场。该专利持有人的声明已在本标准的发布机构备案。相关信息可以通过以下联系方式获得：专利持有人姓名：中交第一公路勘察设计研究院有限公司，地址：陕西省西安市高新区科技二路63号。 1 范围 本标准规定了公路桥梁多级水平力盆式支座的产品分类、型号、结构形式、技术要求、试验方法、检验规则、包装、标志、运输和储存等。本标准适用于竖向承载力为0.4MN~60MN的多级水平力盆式支座。 2 规范性引用文件 下列文件对于本文件的实施是必不可少的。凡是注日期的引用文件的版本适用于本文，其最新版本（包括所有的修改单）适用于本文。 GB/T 699 结构钢 GB/T 1033 结构钢 GB/T 1040 合金高强度结构钢 GB/T 1184 未注公差 GB/T 159 非泡沫塑料密度的测定 第1部分：液相法、液体密度瓶和滴定法 GB/T 1800 几何技术规范 GB/T 1804 公差、位置公差 GB/T 307 钢的机械性能 GB/T 3280 钢材的化学成分 GB/T 3398 钢材的机械性能 GB/T 4171 金属材料拉伸性能的测定 GB 50661 公路桥梁设计规范 HG/T 2502 结构防腐涂装技术条件 JT/T 391 公路桥梁支座 JT/T 872 公路桥梁多级水平力盆式支座 3 术语、定义和符号 3.1 术语和定义 3.1.1 多级水平力盆式支座(Pot bearings with multilevel horizontal force, JPz)：在水平限位约束方向具有多级水平承载能力的盆式支座。 3.1.2 导轨(guide rail)：横断面呈倒“T”形，在支座中起活动方向滑移导向和限位方向传递水平力作用的条状金属零件。 3.1.3 改性聚四氟乙烯板(modified polytetrafluoroethylene plate)：加硅脂5201-2润滑后，具有高压（45MPa）下低摩擦系数、耐磨耗和高温、压缩稳定的非金属板材。 3.2 符号 d——改性聚四氟乙烯板直径，单位为毫米（mm）； h——改性聚四氟乙烯板厚度，单位为毫米（mm）； hg——镶嵌的改性聚四氟乙烯板初始外露高度，单位为毫米（mm）； h1——压缩3h后镶嵌的改性聚四氟乙烯板外露高度，单位为毫米（mm）； h2——压缩48h后镶嵌的改性聚四氟乙烯板外露高度，单位为毫米（mm）； Ah——压缩时间内镶嵌的改性聚四氟乙烯板外露高度每小时变化的平均值，单位为毫米/小时（mm/h）； L——不锈钢板对角线长度，单位为毫米（mm）； μ——动摩擦系数； μs——初始静摩擦系数。 4 分类、型号及结构形式 4.1 分类 4.1.1 按功能分为： a) 双向活动支座，代号SX；具有竖向承载、竖向转动和双向滑移性能； b) 纵向活动支座，代号ZX；具有竖向承载、竖向转动、纵向滑移和横向水平承载性能； c) 横向活动支座，代号HX；具有竖向承载、竖向转动、横向滑移和纵向水平承载性能； d) 固定支座，代号GD；具有竖向承载、竖向转动和双向水平承载性能。 4.1.2 按水平承载力分为： a) I型支座：设计水平承载力为竖向承载力的10%，代号JPZ(I)； b) II型支座：设计水平承载力为竖向承载力的15%，代号JPZ(II)； c) III型支座：设计水平承载力为竖向承载力的20%，代号JPZ(III)。 4.1.3 按适用温度范围分为： a) 常温型支座：适用于-25℃～+60℃； b) 耐寒型支座：适用于-40℃～+60℃。 4.2 型号 公路桥梁多级水平力盆式支座型号表示方法如下： JPz(功能代号)-竖向承载力-设计位移量-温度适应范围 其中： 功能代号：SX-双向活动支座，ZX-纵向活动支座，HX-横向活动支座，GD-固定支座； 竖向承载力：设计竖向承载力，单位为兆牛（MN）； 设计位移量：支座主位移方向活动位移量，单位为毫米(mm)； 温度适应范围：C-常温型（可省略），F-耐寒型； 水平承载力：分为I型、II型和III型。 示例1：支座设计竖向承载力为15MN，主位移方向活动位移量为±50mm，耐寒型双向活动盆式支座，其型号表示为：JPZ(I)-15SX-e50-F。 示例2：支座设计竖向承载力为10MN，设计水平承载力为竖向承载力的15%，纵向活动位移量为±100mm，常温型纵向活动多级水平力盆式支座，其型号表示为：JPZ(II)-10ZX-e100-C。 示例3：支座设计竖向承载力为8MN，设计水平承载力为竖向承载力的20%，横向活动位移量为±50mm，常温型横向活动多级水平力盆式支座，其型号表示为：JPZ(III)-8HX-e50-C。 示例4：支座设计竖向承载力为6MN，设计水平承载力为竖向承载力的10%，常温型固定多级水平力盆式支座，其型号表示为：JPZ(I)-6GD-C。 4.3 结构形式 4.3.1 双向活动支座由上支座钢板、不锈钢板、改性聚四氟乙烯板、中间钢板、橡胶密封圈、黄铜密封圈、橡胶承压板、底盆、锚固块、套筒、锚固螺栓等组成。 4.3.2 纵向活动支座由上支座钢板、导轨、SF-二层复合板、螺栓、不锈钢板、改性聚四氟乙烯板、中间钢板、橡胶密封圈、黄铜密封圈、橡胶承压板、底盆、锚固块、套筒、锚固螺栓等组成。 4.3.3 横向活动支座由上支座钢板、导轨、不锈钢板、中间钢板、橡胶密封圈、黄铜密封圈、橡胶承压板、底盆等组成。
