【JT交通运输标准】 道路甩挂运输车辆技术条件

ICS43.020；43.080.10
备案号：

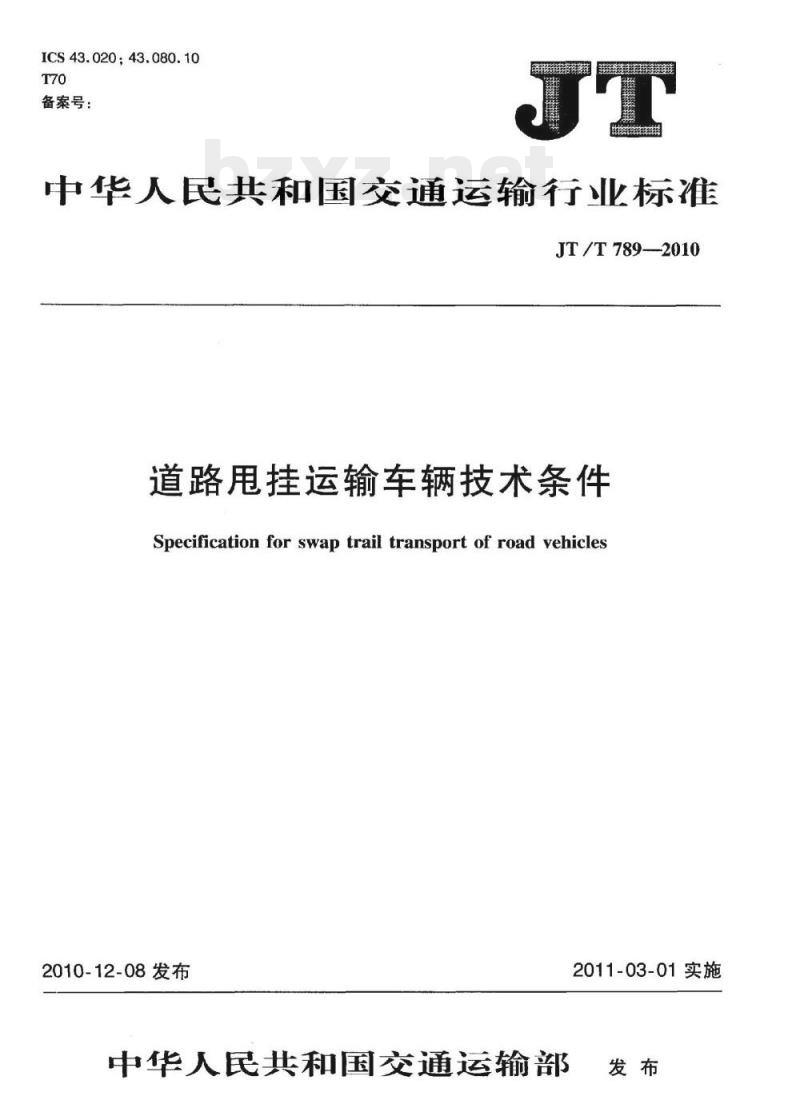

中华人民共和国交通运输行业标准JT/T 789-2010
道路甩挂运输车辆技术条件bzxZ.net
Specification for swap trail transport of road vehicles2010-12-08发布
中华人民共和国交通运输部
2011-03-01实施
规范性引用文件
牵引车
半挂车
半挂汽车列车
JT/T789—2010

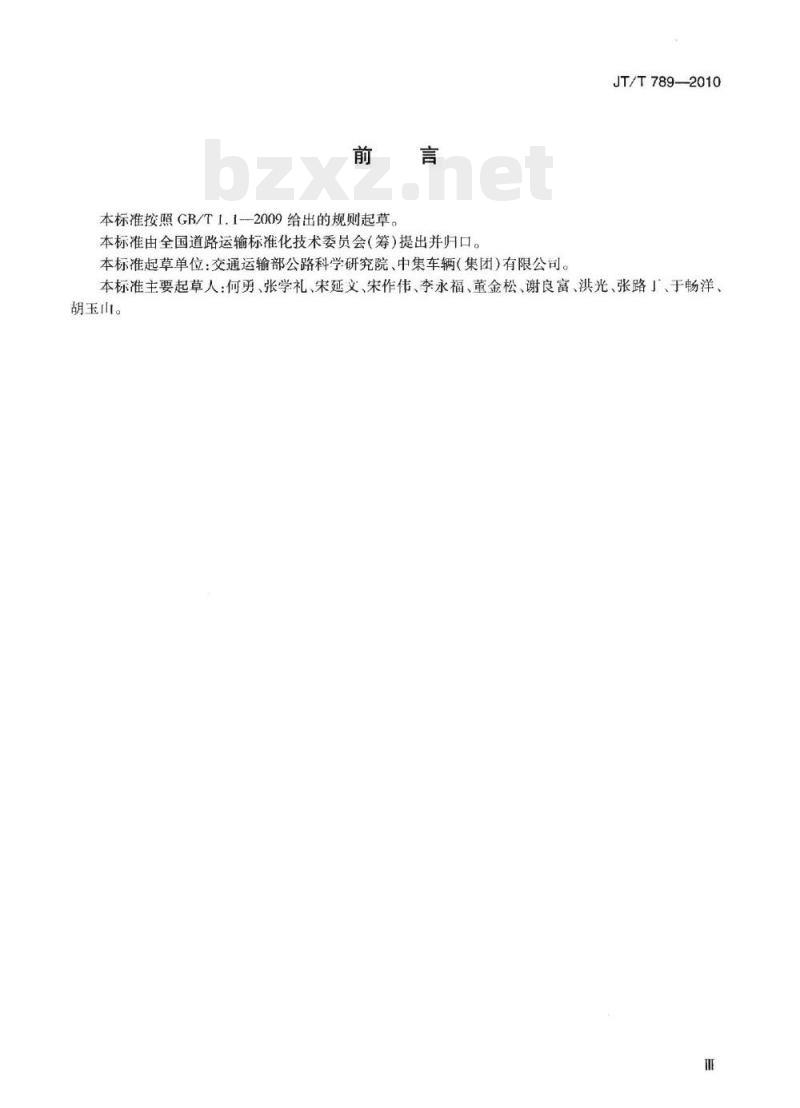

本标准按照GB/T1.1-2009给出的规则起草。本标准由全国道路运输标准化技术委员会（筹）提出并归口。本标准起草单位：交通运输部公路科学研究院、中集车辆（集团)有限公司。JT/T789-2010
本标准主要起草人：何勇、张学礼、宋延文、宋作伟、李永福、董金松、谢良富、洪光、张路厂于畅洋、胡玉山。
1范围
道路甩挂运输车辆技术条件
本标准规定了牵引车，半挂车和总质量49以下的半挂汽车列车的性能与装置。本标准适用于甩挂运输的车辆。2规范性引用文件
JT/T789--2010
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T4606
GB/T5053.1
GB/T13880
GB/T13881
GB/T20070
CB/T20716.1
JT/T476
3牵引车
牵引车性能
道路车辆半挂车牵引座50号牵引销的基不尺寸和安装、互换性尺寸道路车辆牵引车与挂车之间电连接器7芯24V标准型（24N）道路车辆牵引座互换性
牵引车与挂车之间气制动管连接器道路车辆牵引车与半挂车之间机械连接互换性道路车辆牵引车和挂车之间的电连接器第1部分：24V标称电压车辆的制动系统和行走系的连接
挂车支承装置
营运货车燃料消耗量限值及测量方法3.1.1发动机比油耗不大于200g/（kW·h）。3.1.2在与半挂车脱开状态下，牵引座结合面离地高度H应为1280mm~1320mm（图1）。3.1.3牵引座的牵引销孔中心至驾驶室后端固定物的距离L不小于2120mm（图1）。图1牵引车
3.1.4牵引车后回转半径R，不超过2200mm（图2）。1
JT/T789—2010
3.2牵引车装置
图2牵引车与半挂车
牵引车的驱动形式分为4×2和6×4两种。3.2.2牵引车安装50号牵引座（FW50），牵引座的互换性应符合CB/T13880的规定。3.2.3
安装卫星定位系统终端。
安装缓速控制装置。
4半挂车
4.1半挂车性能
4.1.1空载水平状态时，承载面离地高度应为1370mm~1410mm，牵引板下平面离地高度应为1230mm~1250mm。
4.1.2半挂车车轴数量为二轴或三轴。4.1.3
前回转半径R，不超过2040mm（图2）。4.1.4牵引销轴线至半挂车鹅颈圆弧向下突出物表面的最近点的水距离（间隙半径）不小于2300mm。
半挂车装置
4.2.1半挂车装配50号牵引销，牵引销主要尺寸和安装、互换性尺寸应符合GB/T4606的规定。4.2.2半挂车装配10t级车轴。
4.2.3半挂车支承装置应符合JT/T476的规定。5半挂汽车列车
5.1列车性能
5.1.1汽车列车比功率（发动机净功率/总质量）不小于5.40kW/t。5.1.2汽车列车满载综合油耗应符合JT719的规定。5.1.3半挂车相对于牵引车的纵向倾角、侧向倾角、铰接角以及牵引车与半挂车之间的白由空间应符合2
GB/T20070的规定。
列车装置
规定。
牵引车与挂车之间的电连接器应符合GB/T5053.1的规定JT/T789-—2010
气制动连接装置应符合GB/T13881的规定，ABS系统型式及接口应符合GB/T20716.1的半挂汽车列车应装用子午线轮胎。3
中华人民共和国
交通运输行业标准
道路甩挂运输车辆技术条件
JT/T789-2010
人民交通出版社出版发行
北京市朝阳区安定门外外馆斜街3号）（100011
北京交通印务实业公司印刷
各地新华书店经销
印张：0.5字数：6千
开本：880×12301/16
2011年1月第1版
2011年1月第1次印刷
统—书号：15114·1590
版权专有
定价：10.00元
侵权必究
举报电话：010-85285150
