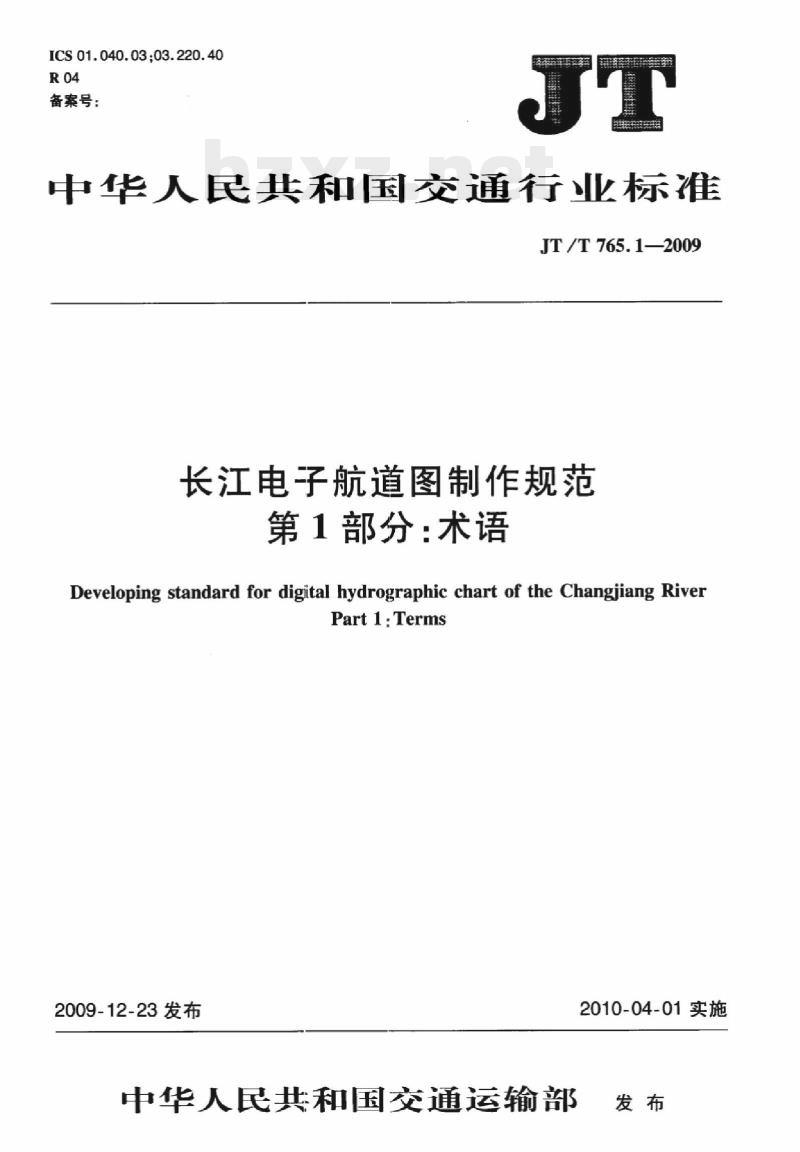

【JT交通运输标准】 长江电子航道图制作规范第1部分:术语

ICS01.040.03;03.220.40
备案号：
中华人民共和国交通行业标准
JT/T765.1—2009
长江电子航道图制作规范
第1部分：术语
Developing standard for digital hydrographic chart of the Changjiang RiverPart 1:Terms
2009-12-23发布
2010-04-01实施
中华人民共和国交通运输部
前言：
2术语和定义
中文索引
英文索引
建筑321-
标准查询下载网
JT/T765.1-2009
......
.... 4
JT/T765.1—2009

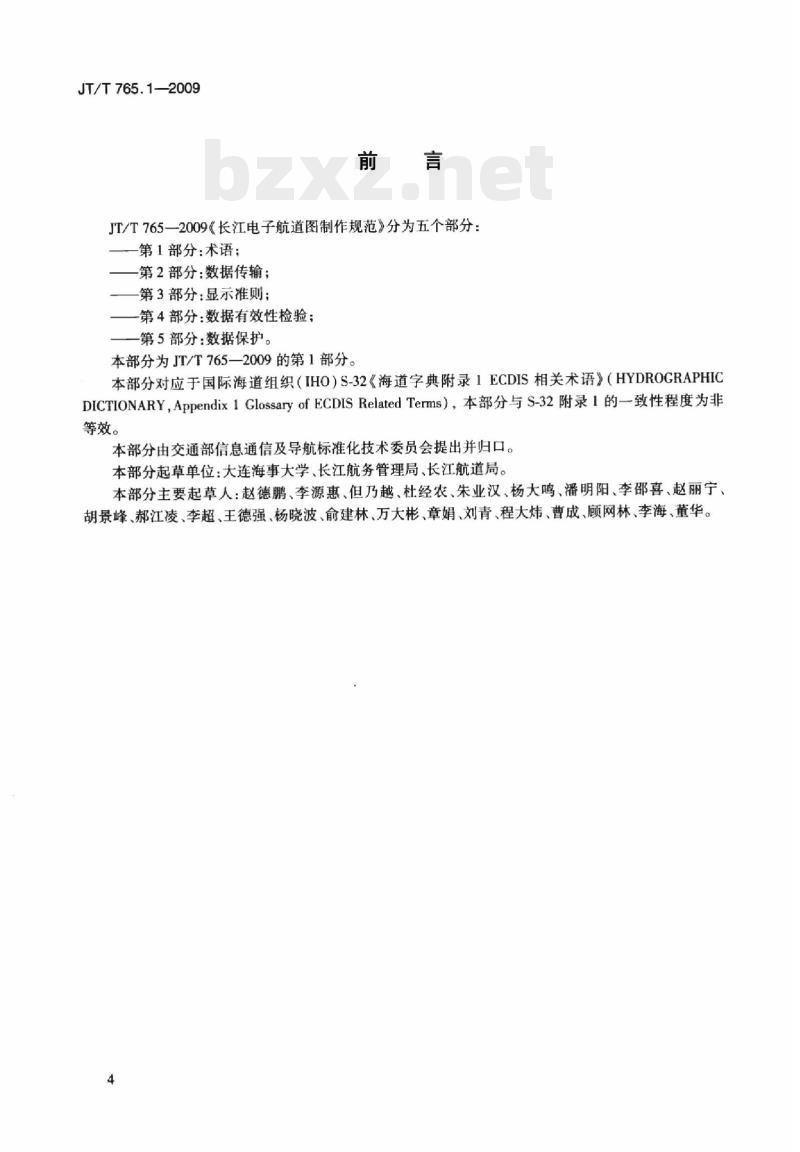

JT/T765—2009《长江电子航道图制作规范》分为五个部分：一第1部分：术语；
-第2部分：数据传输；
第3部分：显示准则；
第4部分：数据有效性检验；
一第5部分：数据保护。
本部分为JT/T765—2009的第1部分。本部分对应于国际海道组织（IHO）S-32《海道字典附录1ECDIS相关术语》（HYDROGRAPHICDICTIONARY，Appendix1GlossaryofECDISRelatedTerms），本部分与S-32附录1的一致性程度为非等效。
本部分由交通部信息通信及导航标准化技术委员会提出并归口。本部分起草单位：大连海事大学、长江航务管理局、长江航道局。本部分主要起草人：赵德鹏、李源惠、但乃越、杜经农、朱业汉、杨大鸣、潘明阳、李邵喜、赵丽宁、胡景峰、郝江凌、李超、王德强、杨晓波、俞建林、万大彬、章娟、刘青、程大炜、曹成、顾网林、李海、董华。4

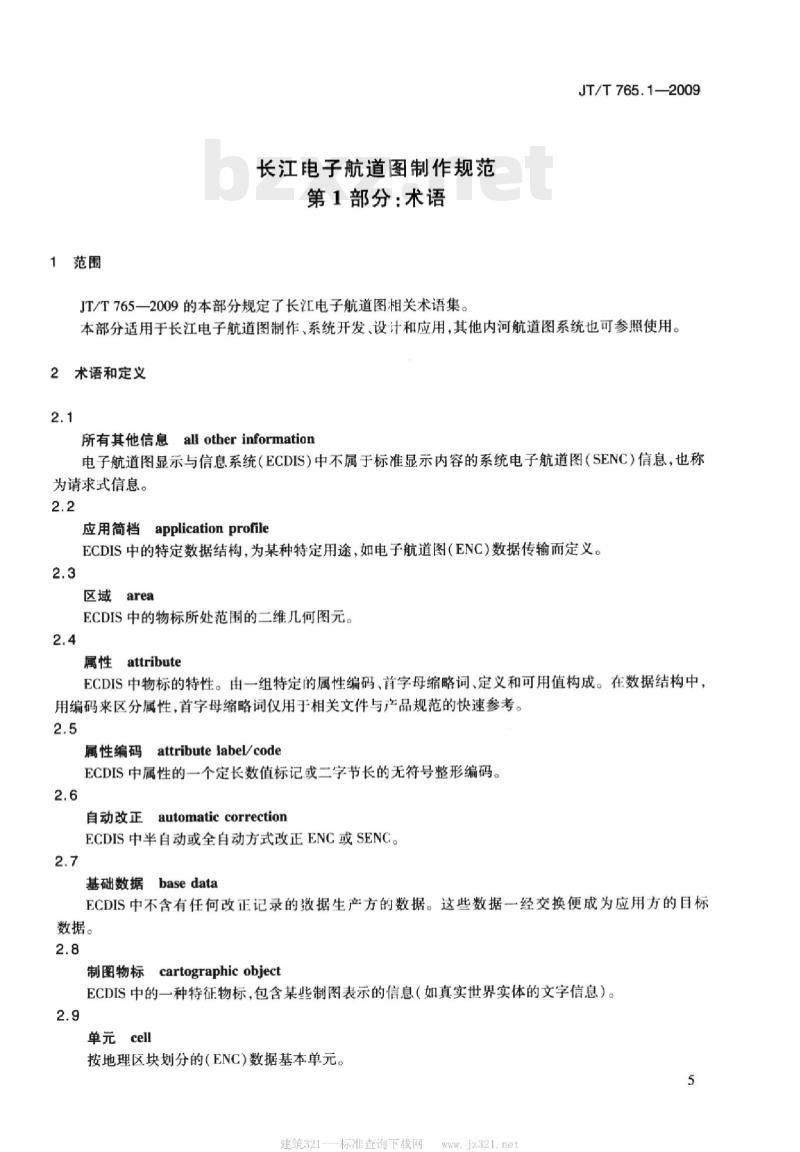

1范围
长江电子航道图制作规范
第1部分：术语
JT/T765—2009的本部分规定了长江电子航道图相关术语集JT/T765.1—2009
本部分适用于长江电子航道图制作、系统开发、设计和应用，其他内河航道图系统也可参照使用。2术语和定义
所有其他信息all otherinformatian电子航道图显示与信息系统（ECDIS）中不属于标准显示内容的系统电子航道图（SENC）信息，也称为请求式信息。
应用简档applicationprofile
ECDIS中的特定数据结构，为某种特定用途，如电子航道图（ENC)数据传输而定义。2.3
区域area
ECDIS中的物标所处范围的二维几何图元。2.4
属性attribute
ECDIS中物标的特性。由一组特定的属性编码、首字母缩略词、定义和可用值构成。在数据结构中，用编码来区分属性，首字母缩略词仅用于相关文件与产品规范的快速参考。2.5
attributelabeVcode
属性编码
ECDIS中属性的一个定长数值标记或二字节长的无符号整形编码。2.6
自动改正automaticcorrection
ECDIS中半自动或全自动方式改正ENC或SENC。2.7
basedata
基础数据
ECDIS中不含有任何改正记录的效据生产方的数据。这些数据一经交换便成为应用方的目标数据。
制图物标
示cartographicobject
ECDIS中的一种特征物标，包含某些制图表示的信息（如真实世界实体的文字信息）。2.9
单元cell
按地理区块划分的（ENC)数据基本单元。5
建筑321——标准查询下载网
.jz321.net
JT/T765.1—2009

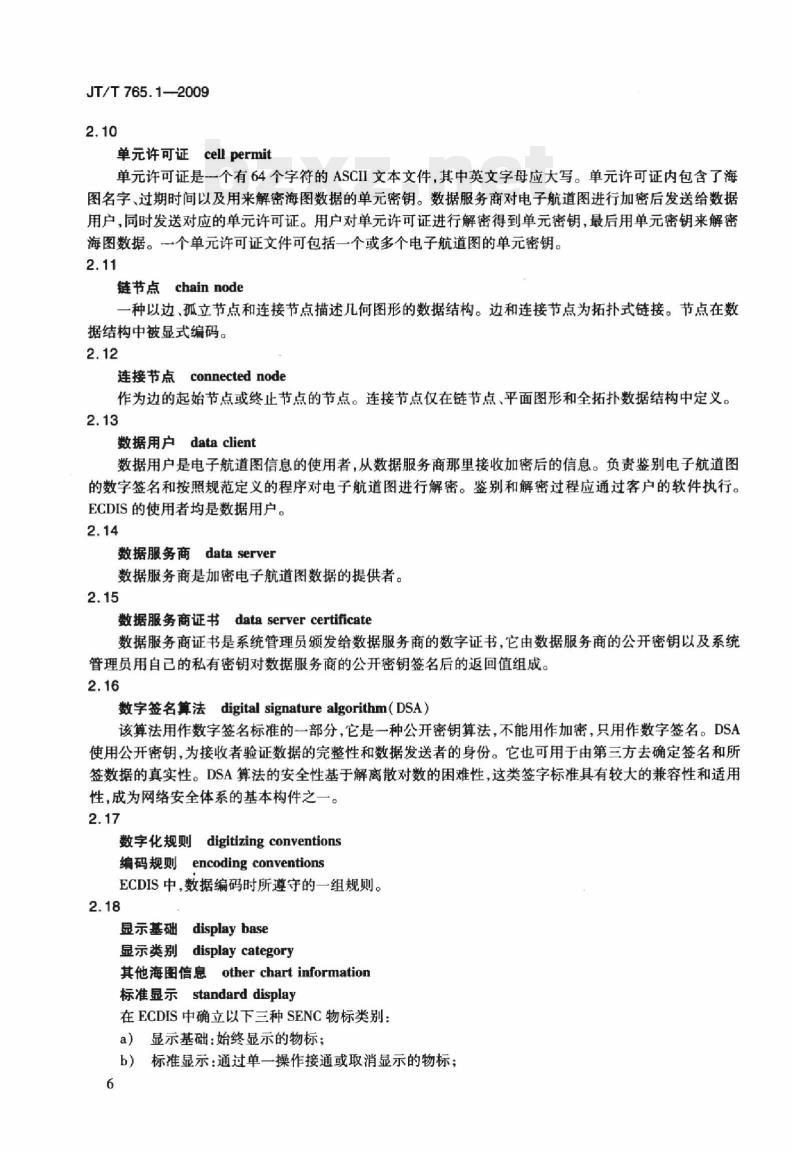

单元许可证cellpermit
单元许可证是一个有64个字符的ASCII文本文件，其中英文字母应大写。单元许可证内包含了海图名字、过期时间以及用来解密海图数据的单元密钥。数据服务商对电子航道图进行加密后发送给数据用户，同时发送对应的单元许可证。用户对单元许可证进行解密得到单元密钥，最后用单元密钥来解密海图数据。个单元许可证文件可包括一个或多个电子航道图的单元密钥。2.11
链节点chainnode
一种以边、孤立节点和连接节点描述几何图形的数据结构。边和连接节点为拓扑式链接。节点在数据结构中被显式编码。
连接节点connected node
作为边的起始节点或终止节点的节点。连接节点仅在链节点、平面图形和全拓扑数据结构中定义。2.13
数据用户dataclient
数据用户是电子航道图信息的使用者，从数据服务商那里接收加密后的信息。负责鉴别电子航道图的数字签名和按照规范定义的程序对电子航道图进行解密。鉴别和解密过程应通过客户的软件执行。ECDIS的使用者均是数据用户。
数据服务商dataserver
数据服务商是加密电子航道图数据的提供者。2.15
数据服务商证书
data server certificate
数据服务商证书是系统管理员颁发给数据服务商的数字证书，它由数据服务商的公开密钥以及系统管理员用自己的私有密钥对数据服务商的公开密钥签名后的返回值组成。2.16
数字签名算法digitalsignaturealgorithm（DSA）该算法用作数字签名标准的一部分，它是一种公开密钥算法，不能用作加密，只用作数字签名。DSA使用公开密钥，为接收者验证数据的完整性和数据发送者的身份。它也可用于由第三方去确定签名和所签数据的真实性。DSA算法的安全性基于解离散对数的困难性，这类签字标准具有较大的兼容性和适用性，成为网络安全体系的基本构件之一。2.17
数字化规则digitizingconventions编码规则encoding conventionsECDIS中，数据编码时所遵守的一组规则。2.18
显示基础displaybase
显示类别displaycategory
其他海图信息otherchartinformation标准显示standarddisplay
在ECDIS中确立以下三种SENC物标类别：a）显示基础：始终显示的物标；b）标准显示：通过单一操作接通或取消显示的物标；6
c）所有其他信息：按需显示的物标。2.19
边edge
JT/T765.1—2009
一维空间物标，由两个或多个坐标对（或两个连接节点）和任意插值参数所定位。如果缺少参数则插值默认为坐标对间的线段。在链节点、平面图和完全拓扑数据结构中，边应以连接节点的两端为基准，不能参照任何其他节点。
电子航道图数据库electronicchartdatabase（ECDB）在ECDIS中ENC数据的主数据库，由法定认可的航道测量机构以数字形式提供。2.21
电子航道图显示与信息系统electronicchartdisplayandinformation system（ECDIS）一种航行信息系统，通过集成显示天自SENC的航道图信息和导航传感器的位置信息或其他与航行有关信息，帮助航行人员做航线规则和航行监视。可将其视为符合1974年国际海上人命安全公约第V章第19条和第27条要求。
电子航道图系统electronicchartsystem（ECS）一种航行信息系统，能够在一个屏上显示船位和来自ECS数据库的航道图信息，但不满足IMO关于ECDIS性能所有要求，也不满足SOLAS第V章携带航行图的要求。2.23
电子航道图electronicnavigationalchart（ENC）由法定认可航道测量机构发布的、在内容、结构和格式上标准化了的数据库。ENC包含了为安全航行所必需的所有航道图信息，专供ECDIS使用的、还可能包含与纸质图有关的，且对安全航行来说是必需的其他附加信息（如航路指南）。2.24
封装encapsulation
在ECDIS中，字段、记录的识别及其分组和数据语法规则。2.25
电子航道图处理系统ENCproceisingsystem（EPS）EPS系统是整个电子航道图数据保护系统的核心，设备制造商在经过开发、测试，并且通过系统管理员指定的单位检验合格后，将其安装在数据用户（ECIIS用户）的机器设备上，对数据服务商的ENC进行处理。
交换格式exchangeformat
ECDIS中为便于不同计算机系统之间交换数据而制定的、关于数据结构和组织的规定。2.27
交换集exchangeset
ECDIS中一组代表一个完整、单一目的（产品专用性）数据传输的文件。例如，《电子航道图产品规范》定义了一个包含一个类文件且至少包含一个数据集文件的交换集。2.28
面face
ECDIS中二维空间物标。面是一个连续区域，是由包围它的一个或多个边组成的环所定义。面可能包含内孔（由边的闭合环组成）。这些内部边界应在外部边界之内，不允许其边界自身相交（除起始节点/终止节点外），不允许其边界与其他边界相交。只在完全拓扑数据结构中定义面。7
建筑321——标准查询下载网JT/T765.1—2009
特征feature
ECDIS中一个真实世界实体的表示。2.30
特征物标featureobject
ECDIS中具有真实世界实体非位置信息的物标。2.31
特征记录featurerecord
在ECDIS中，本部分数据结构针对特征物标（在数据模型中定义的特征物标在数据结构中编码为特征记录）所使用的术语。这种记录有地理、元、集合和制图四种类型。2.32
完全拓扑fulltopology
在ECDIS中，一种几何图形是由拓扑连接的节点、边和面描述的二维数据结构，即一种具有面的平面图。
几何图元geometricprimitive
ECDIS中儿何图形的基本表示单位：点、线和面。2.34
孤立节点isolatednode
ECDIS中表示点特征的几何位置为孤立的零维空间物标。孤立节点不能被用为起始节点或终止节点。
航海人员信息mariner's information在ECDIS中，由航行人员向SENC添加的信息。2.36
制造商密钥M_KEY
设备制造商对硬件标识（HW_ID）进行加密的密码。2.37
节点node
ECDIS零维空间物标，由一个坐标对定位。节点或是孤立节点或是连接节点。2.38
非海图符号non-chartsymbol
ECDIS中对于本船位置和航迹等信息所用的符号。2.39
非航道测量信息non-HOinformationECDIS中由非法定认可航道测量部门提供的、加在SENC上的信息。这类信息是航行人员信息从非航道测量部门获得的信息。
物标object
ECDIS中可识别的信息集。一个物标可有属性，也可与其他物标相关。2.41Www.bzxZ.net
物标目录objectcatalogue
物标分类的综合列表，包含物标类名称、缩写、代码和可用属性等内容。8
物标类objectclass
ECDIS中有相同特性的物标的描述。2.43
请求式信息on-demandinformationECDIS中非标准显示内容的SENC信息，也称为所有其他信息。2.44
设备制造商originalequipmentmanufacturer（()EM）生产ECDIS平台及配置硬件设备的制造商。2.45
其他航行信息othernavigational informationECDIS中不包括在SENC中的航行信息，但可为ECDIS显示，如雷达信息。2.46
超比例尺显示overscale
ECDIS中以大于编图比例尺的比例显示航道图数据。2.47
本船安全等深线ownship'ssafetycontour安全等深线safetycontour
ECDIS中指由船主设定的、临近且深于本船吃水量的、航道图上特写的等深线。2.48
平面图planargraph
JT/T765.12009
ECDIS中一种几何图形是由拓扑连接的节点、边和面描述的二维数据结构，是边不能相交的链节点数据结构的特殊情形。在所有边相交处都由连接节点构成。2.49
表示库presentationlibrary
ECDIS中一组主要以数字形式定义的规范，由符号库、色彩表、查询表、查询规则组成。它把SENC的每个物标（组）及属性与ECDIS显示器上适当的表示方式联系起来。2.50
产品规范productspecificationECDIS中为传递数据而编制的、由各种使用规则构成的、完整说明书的特定子集。2.51
相对运动显示relativemotiondisplayECDIS中相对于固定在屏幕上的船位、移动显示航道图信息和雷达物标。2.52
routemonitoring
航行监视
ECDIS中在定位仪的输人控制下，按照船舶的当前位置（无论是真实运动方式还是相对运动方式），自动显示的船位。
routeplanning
航行计划
航行计划是ECDIS的一个功能。该功能可显示拟定航行所需的区域、选择标注拟走航线、航线转向点和航行说明。
建筑321——标准查询下载网JT/T765.1—2009
安全深度safetydepth
ECDIS中由航行人员设定的深度，如船的吃水加上富余水深。ECDIS使用这个深度，在显示器上突出显示那些小于或等于此深度的水深注记。2.55
数据服务商自我签名密钥文件self signedkey（SSK）数据服务商自我签名密钥文件。它由数据服务商的公开密钥以及数据服务商用私有密钥对公开密钥签名后的返回值组成。
系统管理员schemeadministrator（SA）系统管理员是独立负责维护规范的运行，管理系统成员加入的系统管理者。具体控制数据保护规范的成员资格，确保参加者按照指定的程序进行操作，操纵整个加密规范的高层级别加密密钥，是给本数据保护规范的其他参与者发布证书的唯一实体。2.57
制图线数据spaghettidata
ECDIS中所有点和线相互无关联的数据结构，即数据结构中不存在拓扑关系。2.58
空间物标spatial object
ECDIS中包含有关真实世界实体位置信息的物标。2.59
空间记录spatial record
ECDIS中空间物标在数据结构中编码。2.60
补充性信息supplementaryinformation航道测量机构提供的非航道图的信息，如航路指南和灯标表。2.61
系统电子航道图systemelectronicnavigational chart(SENC）ECDIS中制造商内部数据格式的数据库，保证ENC及其改正信息无丢失的转换。这是ECDIS为显示海图和实现其他的导航功能而存取的数据库，它等效于改正至最新的纸质图。SENC还包含从其他渠道来的信息。
更新信息updateinformation
ECDIS中自动更新目标数据时所需的信息。更新信息包含一个或多个更新记录。2.63
更新记录updaterecord
ECDIS中包含更新指令的特征记录或空间记录的通用术语。10
安全等深线
安全深度
本船安全等深线
编码规则…
标准显示…
表示库
补充性信息
产品规范
超比例尺显示
单元许可证：
电子航道图·
电子航道图处理系统
电子航道图数据库
电子航道图系统
电子航道图显示与信息系统
非海图符号
非航道测量信息
更新记录
更新信息
孤立节点
航海人员信息
航行计划…
航行监视
中文家引
建筑321--—标准查询下载网
JT/T765.1—2009
JT/T765.1-2009
基础数据
几何图元.
交换格式·
交换集…
节点·
空间记录
空间物标·
连接节点
链节点·
平面图·
其他海图信息
其他航行信息
请求式信息·
设备制造商·
属性编码
数据服务商·
数据服务商证书·
数据服务商自我签名密钥文件：数据用户
数字化规则……
数字签名算法
所有其他信息
特征记录
特征物标
完全拓扑
物标类
物标目录
系统电子航道图
系统管理员
显示基础：
显示类别
相对运动显示
应用简档
制图物标
制图线数据
制造商密钥，
自动改正
建筑321--—标准查询下载网
JT/T765.1-2009
