【FZ纺织行业标准】 塑料经纱筒管

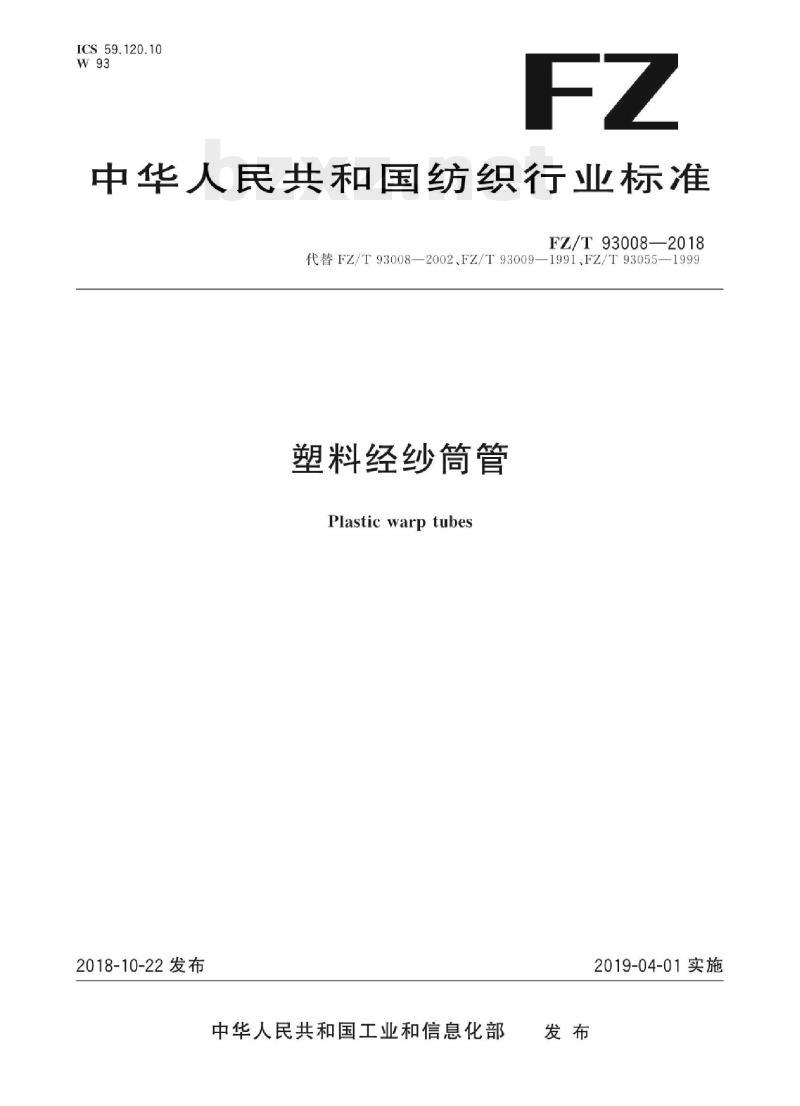

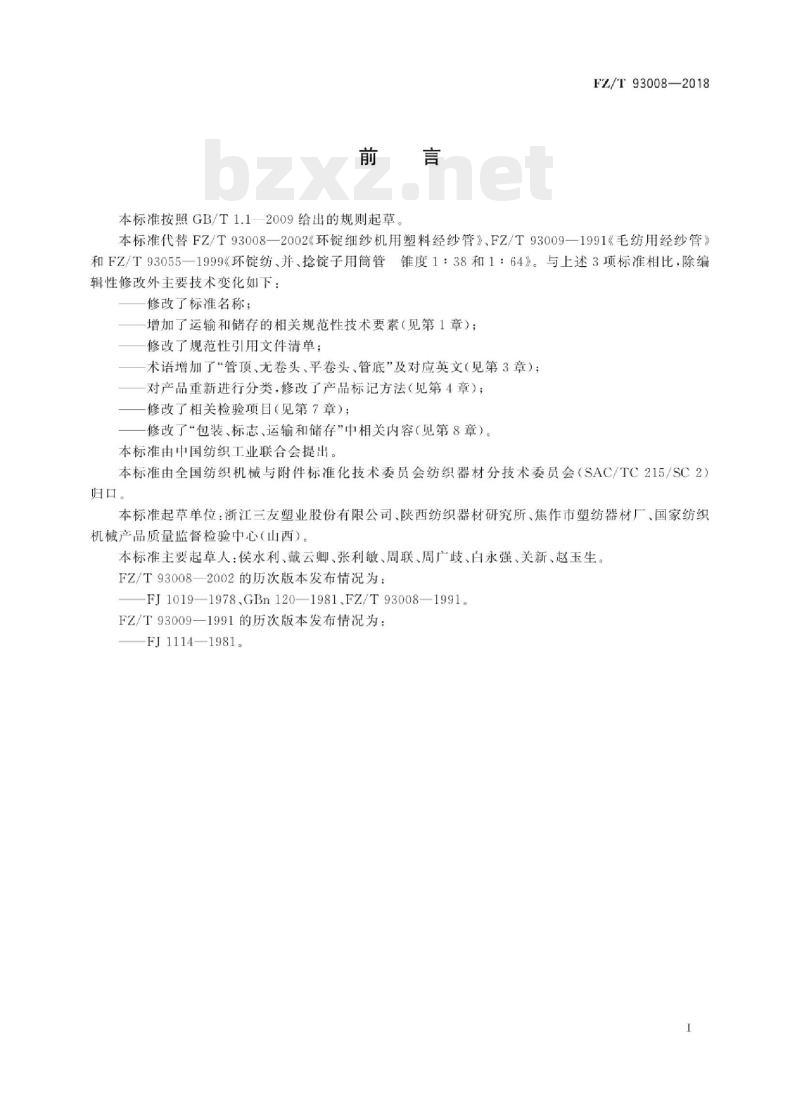

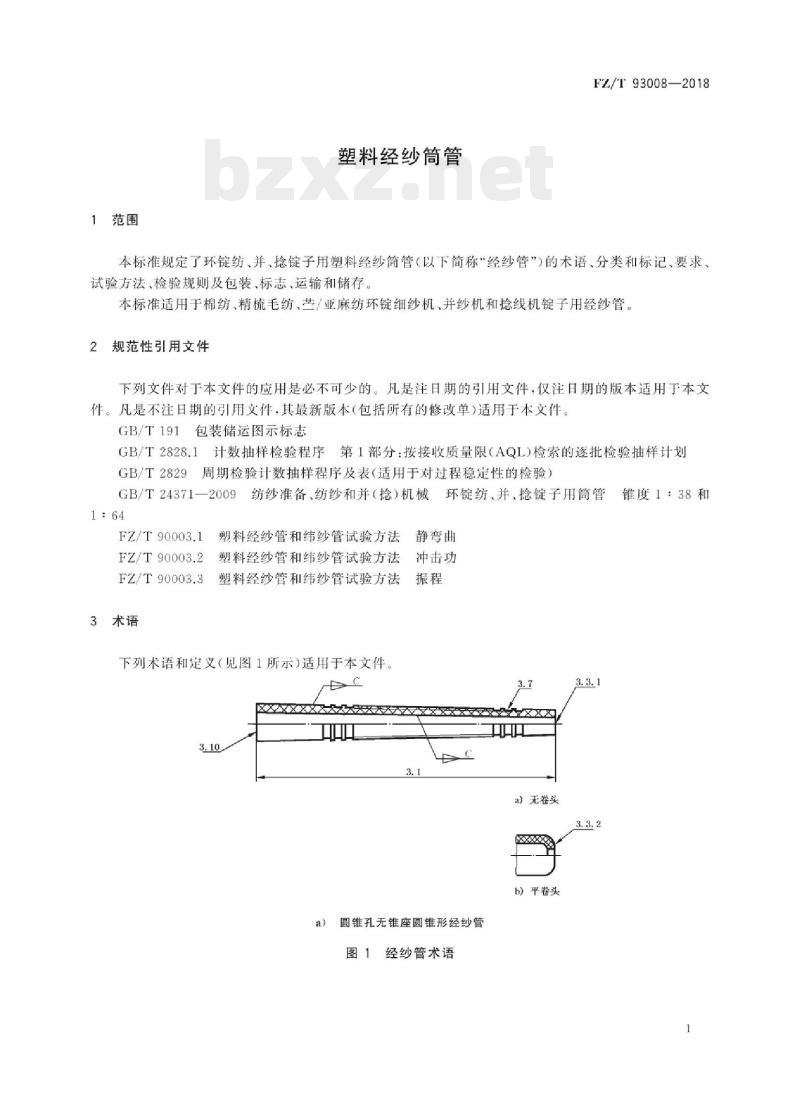

中华人民共和国纺织行业标准 FZ/T 93008—2018 代替 FZ/T 93008—2002、FZ/T 93009—1991、FZ/T 93055—1999 塑料经纱筒管 Plastic warp tubes 2018-10-22发布 中华人民共和国工业和信息化部发布 2019-04-01实施 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。 本标准代替 FZ/T 93008—2002《环锭细纱机用塑料经纱管》、FZ/T 93009—1991《毛纺用经纱管》和 FZ/T 93055—1999《环锭纺、并、抢锭子用筒管锥度 1:38 和 1:64》。与上述 3 项标准相比，除编辑性修改外主要技术变化如下： 1. 修改了标准名称； 2. 增加了运输和储存的相关规范性技术要素（见第 1 章）； 3. 修改了规范性引用文件清单； 4. 术语增加了“管顶、无卷头、平卷头、管底”及对应英文（见第 3 章）； 5. 对产品重新进行分类，修改了产品标记方法（见第 4 章）； 6. 修改了相关检验项目（见第 7 章）； 7. 修改了“包装、标志、运输和储存”中相关内容（见第 8 章）。 本标准由中国纺织工业联合会提出。本标准由全国纺织机械与附件标准化技术委员会纺织器材分技术委员会（SAC/TC215/SC2）归口。 本标准起草单位：浙江三友塑业股份有限公司、陕西纺织器材研究所、焦作市塑纺器材厂、国家纺织机械产品质量监督检验中心（山西）。 本标准主要起草人：侯水利、戴云卿、张利敏、周联、周广歧、白永强、关新、赵玉生。 1 范围 本标准规定了环锭纺、并、捻锭子用塑料经纱筒管（以下简称“经纱管”）的术语、分类和标记、要求、试验方法、检验规则及包装、标志、运输和储存。本标准适用于棉纺、精梳毛纺、苎/亚麻纺环锭细纱机、并纱机和捻线机锭子用经纱管。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 191 包装储运图示标志 GB/T 2828.1 计数抽样检验程序 第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB/T 2829 周期检验计数抽样程序及表（适用于对过程稳定性的检验） GB/T 24371—2009 纺纱准备，纺纱和并（抢）机械环锭纺，并，抢锭子用筒管锥度 1:38 和 1:64 FZ/T 90003.1 塑料经纱管和纬纱管试验方法 静弯曲 FZ/T 90003.2 塑料经纱管和纬纱管试验方法 冲击功 FZ/T 90003.3 塑料经纱管和纬纱管试验方法 振幅 3 术语 下列术语和定义适用于本文件： 3.1 管长 tube length 3.2 芯底距 distance between core and base 3.3 管顶 tube top 3.3.1 无卷头 rolled-in top 3.3.2 平卷头 flat top 3.4 管上部 upper tube 3.5 管中部 middle tube 3.6 管下部 lower tube 3.7 线槽 yarn groove 3.8 管芯 tube core 3.9 管箍 tube band 3.10 管底 tube base 4 分类和标记 4.1 分类 4.1.1 根据管孔结构，经纱管分为圆锥孔和组合孔经纱管。 4.1.2 根据管下部结构，经纱管分为无锥座和有锥座经纱管。 4.1.3 根据管顶结构，经纱管分为无卷头和平卷头经纱管。 4.1.4 根据使用工况，经纱管分为普通型（使用环境温度不高于 50℃）和耐热型（使用环境温度高于 50℃）。 4.1.5 经纱管分类特征及其型式代号见表 1。 表 1 经纱管分类特征及其型式代号 | 分类特征 | 型式代号 | | :--- | :--- | | 管孔结构 | 圆锥孔 (Z)、组合孔 (H) | | 管下部结构 | 无锥座 (W)、有锥座 (Y) | | 管顶结构 | 无卷头 (A)、平卷头 (B) | | 使用工况 | 普通 (P)、耐热 (N) | 4.2 标记 4.2.1 无锥座圆锥形经纱管的标记： 4.2.1.1 内、外锥度为 1:38 和 1:64 的圆锥孔无锥座圆锥形经纱管，其标记应符合 GB/T 24371—2009 中 5.1 规定。 4.2.1.2 其他内、外锥度的圆锥孔无锥座圆锥形经纱管，其标记应依次包括： a) 经纱管； b) 本标准代号和顺序号，即 FZ/T 93008； c) 内、外锥度 C； d) 管孔结构型式代号 Z； e) 管下部结构代号 W； f) 管顶结构型式代号（A 或 B）； g) 使用工况代号（P 或 N）； h) 管长 l1，单位为毫米 (mm)。 示例：以符合 FZ/T 93008，内、外锥度 C 为 1:40，管长 l1 为 260mm 的圆锥孔无锥座平卷头耐热型圆锥形经纱管，标记为：经纱管 FZ/T 93008-1:40ZWBN-260。 4.2.2 有锥座圆锥形经纱管的标记： 其标记应依次包括： a) 经纱管； b) 本标准代号和顺序号，即 FZ/T 93008； c) 圆锥孔锥度或管芯孔锥度 C； d) 管孔结构型式代号（Z 或 H）； e) 管下部结构代号 Y； f) 管顶结构型式代号（A 或 B）； g) 使用工况代号（P 或 N）； h) 管长 l1，单位为毫米 (mm)。 示例1：以符合 FZ/T 93008，圆锥孔锥度 C 为 1:36，管长 l1 为 260mm 的圆锥孔有锥座无卷头普通型圆锥形经纱管，标记为：经纱管 FZ/T 93008-1:36ZYAP-260。 示例2：以符合 FZ/T 93008，管芯孔锥度 C 为 1:18，管长 l1 为 205mm 的组合孔有锥座无卷头普通型圆锥形经纱管，标记为：经纱管 FZ/T 93008-1:18HYAP-205。 5 要求 5.1 基本尺寸及其极限偏差和全跳动公差 5.1.1 经纱管的基本尺寸及其极限偏差： a) 内、外锥度 1:38 和 1:64 圆锥孔无锥座圆锥形经纱管应符合 GB/T 24371—2009 中 4.1 规定。 b) 其他内、外锥度的圆锥孔无锥座圆锥形经纱管应符合表 2 的规定。 c) 圆锥孔有锥座圆锥形经纱管应符合表 3 规定。 表 2 内、外锥度非 1:38 或 1:64 圆锥孔无锥座圆锥形经纱管基本尺寸及其极限偏差（单位：mm） | 管孔锥度 C | 管长 l1 | 管下部外径 D | 管上部外径 Ds | 管底孔径 d | | :--- | :--- | :--- | :--- | :--- | | 1:43 | 190 | 23.50 | 19.00 | 17.35 | | 1:43 | 210 | 23.50 | 18.70 | 17.35 | | 1:43 | 200 | 24.80 | 18.70 | 18.00 | | 1:40 | 210 | 27.00 | 21.00 | 20.00 | | 1:40 | 220 | 26.80 | 20.20 | 20.00 | | 1:40 | 230 | 26.00 | 20.50 | 20.00 | | 1:40 | 260 | 30.00 | 24.50 | 24.00 | | 1:40 | 280 | 33.00 | 27.50 | 27.00 | | 1:40 | 310 | 39.50 | 33.50 | 32.50 | | 1:40 | 320 | 43.50 | 37.50 | 36.50 | 表 3 圆锥孔有锥座圆锥形经纱管基本尺寸及其极限偏差（单位：mm） | 管孔锥度 C | 管长 l1 | 管下部外径 D | 管上部外径 Ds | 管底孔径 di | | :--- | :--- | :--- | :--- | :--- | | 1:36 | 230 | 26.00 | 23.00 | 20.50 | | 1:40 | 260 | 30.00 | 24.50 | 24.00 | | 1:46 | 230 | 26.00 | 23.00 | 20.50 | | 1:50 | 260 | 30.00 | 24.50 | 24.00 |
